公開番号2025073432
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184214
出願日2023-10-26
発明の名称カテーテルハンドルおよびそれを備えたカテーテル
出願人株式会社カネカ
代理人弁理士法人アスフィ国際特許事務所
主分類A61M 25/092 20060101AFI20250502BHJP(医学または獣医学;衛生学)
要約【課題】カテーテルのチューブを操作するためのハンドルであって、チューブの遠位部の動きや操作性を調整することができるハンドルを提供する。
【解決手段】カテーテルのチューブを操作するためのハンドル1であって、ハンドル本体2と、遠位部がチューブの内腔に配置され、近位部がハンドル1に配置されたワイヤ6と、ハンドル本体2に対して回転自在に設けられ、ワイヤ6の近位部が固定される係止部4を備えた回転盤3と、回転盤3に設置され、ワイヤ6が当接するガイド部材7とを有し、回転盤3とガイド部材7は一方が凸部8を有し他方が凹部9を有し、凸部8が凹部9に嵌合されることにより、ガイド部材7が回転盤3に設置され、凸部8と凹部9は非円形の回転対称の形状を有し、ガイド部材7は、回転盤3に設置された状態の平面視で、凸部8または凹部9の中心から不等距離に形成された外縁を有する。
【選択図】図3
特許請求の範囲【請求項１】
カテーテルのチューブを操作するためのハンドルであって、
ハンドル本体と、
遠位部が前記チューブの内腔に配置され、近位部がハンドルに配置されたワイヤと、
前記ハンドル本体に対して回転自在に設けられ、前記ワイヤの近位部が固定される係止部を備えた回転盤と、
前記回転盤に設置され、前記ワイヤが当接するガイド部材とを有し、
前記回転盤と前記ガイド部材は一方が凸部を有し他方が凹部を有し、前記凸部が前記凹部に嵌合されることにより、前記ガイド部材が前記回転盤に設置され、
前記凸部と前記凹部は、非円形の回転対称の形状を有し、
前記ガイド部材は、前記回転盤に設置された状態の平面視で、前記凸部または前記凹部の中心から不等距離に形成された外縁を有するカテーテルハンドル。
続きを表示（約 400 文字）【請求項２】
前記ワイヤとして、第１ワイヤと第２ワイヤが設けられ、
前記係止部として、前記第１ワイヤの近位部が固定される第１係止部と、前記第２ワイヤの近位部が固定される第２係止部が設けられ、
前記ガイド部材として、前記第１ワイヤが当接する第１ガイド部材と、前記第２ワイヤが当接する第２ガイド部材が設けられている請求項１に記載のカテーテルハンドル。
【請求項３】
前記凸部と前記凹部は、ｎ回回転対称（ただしｎは２以上１０以下の整数）の形状を有する請求項１に記載のカテーテルハンドル。
【請求項４】
前記ガイド部材は前記回転盤に取り外し可能に設置されている請求項１に記載のカテーテルハンドル。
【請求項５】
請求項１～４のいずれか一項に記載のカテーテルハンドルと、
近位部が前記ハンドルに接続したチューブとを有するカテーテル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、医療用カテーテルに用いられるカテーテルハンドルと、それを備えたカテーテルに関するものである。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
医療用のカテーテルは、通常、血管や消化管や尿管などの体腔に挿入するためのチューブと、チューブの近位側に設けられたハンドルとから構成されている。カテーテルには、手元のハンドルを操作してチューブの遠位部を屈曲できるように構成されたものが知られており、このようなカテーテルは、チューブの内腔にワイヤが配され、ワイヤの遠位部がチューブの遠位部に固定され、ワイヤの近位部がハンドルの内部に配置され、ハンドルを操作することによりチューブの遠位部を屈曲できるようになっている。ワイヤが２本配されたカテーテルでは、２本のワイヤの一方を牽引することでチューブの遠位部を一方向に屈曲させ、他方を牽引することでチューブの遠位部を他方向に屈曲させることができる。
【０００３】
例えば特許文献１には、チューブ部材の近位端側に装着された操作用ハブと、操作用ハブに回動自在に装着され、ワイヤの近位端が接続された回動摘みとを有するカテーテルが開示されており、このカテーテルは、回動摘みを第１方向または第２方向に回動することによりチューブ部材の遠位端の向きを変化できるようになっている。特許文献２には、カテーテルチューブの基端側に装着されるハンドル本体と、ハンドル本体に対して回転自在に装着され、ワイヤの基端が固定される回転板を備えたカテーテル用ハンドルが開示され、この回転板には、回転板内におけるワイヤの経路を規定するための円弧状または円環状の複数のガイドレールが、回転軸を中心とする同心円の円周上に形成されている。特許文献３には、ハンドル本体と、ハンドル本体に対して回転自在に設けられた回転盤と、回転盤の平面方向に変位可能に形成されたワイヤガイド部材とを有するカテーテル用ハンドルが開示されており、当該ハンドルは、ワイヤガイド部材を回転盤の平面方向に変位させることにより、回転盤を回転させた際に、ワイヤガイド部材に沿って配されたワイヤの牽引長を自在に調整することができるものとなっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２３０４７１号公報
特開２０１３－０１７６９３号公報
特開２０１７－１５８６５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のように、従来、遠位側に設けられたチューブを操作するためのカテーテルハンドルが様々知られているが、チューブの遠位部の屈曲の程度や操作性を使用者の好みやニーズに応じて任意に調整することができるなど、適用範囲の広いハンドルであることが望ましい。本発明は前記事情に鑑みてなされたものであり、その目的は、カテーテルのチューブを操作するためのハンドルであって、チューブの遠位部の動きや操作性を調整することができるハンドルを提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決することができた本発明のカテーテルハンドルおよび当該ハンドルを備えたカテーテルは、下記の通りである。
［１］カテーテルのチューブを操作するためのハンドルであって、
ハンドル本体と、
遠位部が前記チューブの内腔に配置され、近位部がハンドルに配置されたワイヤと、
前記ハンドル本体に対して回転自在に設けられ、前記ワイヤの近位部が固定される係止部を備えた回転盤と、
前記回転盤に設置され、前記ワイヤが当接するガイド部材とを有し、
前記回転盤と前記ガイド部材は一方が凸部を有し他方が凹部を有し、前記凸部が前記凹部に嵌合されることにより、前記ガイド部材が前記回転盤に設置され、
前記凸部と前記凹部は、非円形の回転対称の形状を有し、
前記ガイド部材は、前記回転盤に設置された状態の平面視で、前記凸部または前記凹部の中心から不等距離に形成された外縁を有するカテーテルハンドル。
［２］前記ワイヤとして、第１ワイヤと第２ワイヤが設けられ、
前記係止部として、前記第１ワイヤの近位部が固定される第１係止部と、前記第２ワイヤの近位部が固定される第２係止部が設けられ、
前記ガイド部材として、前記第１ワイヤが当接する第１ガイド部材と、前記第２ワイヤが当接する第２ガイド部材が設けられている［１］に記載のカテーテルハンドル。
［３］前記凸部と前記凹部は、ｎ回回転対称（ただしｎは２以上１０以下の整数）の形状を有する［１］または［２］に記載のカテーテルハンドル。
［４］前記ガイド部材は前記回転盤に取り外し可能に設置されている［１］～［３］のいずれかに記載のカテーテルハンドル。
［５］［１］～［４］のいずれかに記載のカテーテルハンドルと、近位部が前記ハンドルに接続したチューブとを有するカテーテル。
【発明の効果】
【０００７】
本発明のハンドルは、ガイド部材の向きを変えて、ガイド部材を回転盤に複数通りの形態で設置することができる。これにより、ハンドルを操作して回転盤を回転させたときに、ガイド部材の設置形態に応じて、回転盤におけるワイヤの道のりを変えることができる。そのため、本発明のハンドルを用いれば、回転盤を回転させた際のチューブの動きや操作性を調整することができる。また、チューブの仕様に応じて、ガイド部材の設置形態を適宜選択することで、チューブの遠位部の動きを適切に制御することができ、様々な仕様のチューブを繋げて使用可能なハンドルとすることができる。
【図面の簡単な説明】
【０００８】
ハンドルを備えたカテーテルの一例であって、カテーテルの全体平面図を表す。

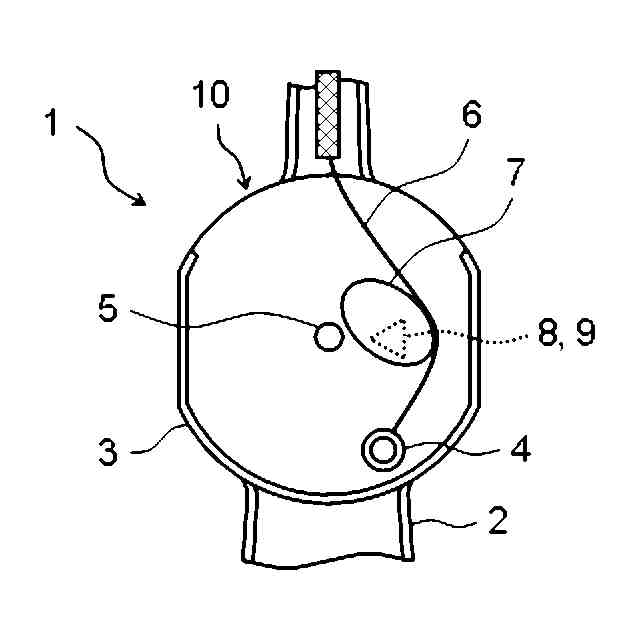

図１に示したカテーテルに設けられたハンドルの主要部の平面図を表す。
図２に示したハンドルの内部構造の平面図を表す。

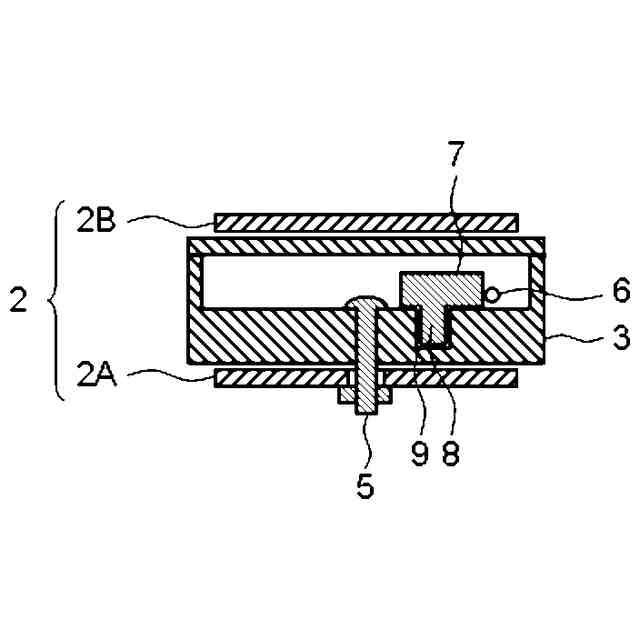

図２に示したハンドルのＩＶ－ＩＶ断面図の一例を表す。

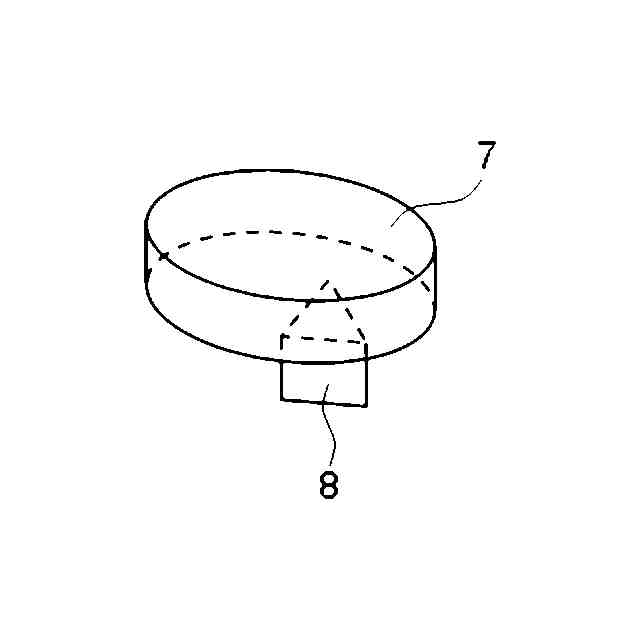

図４に示したハンドルに設けられたガイド部材の斜視図を表す。

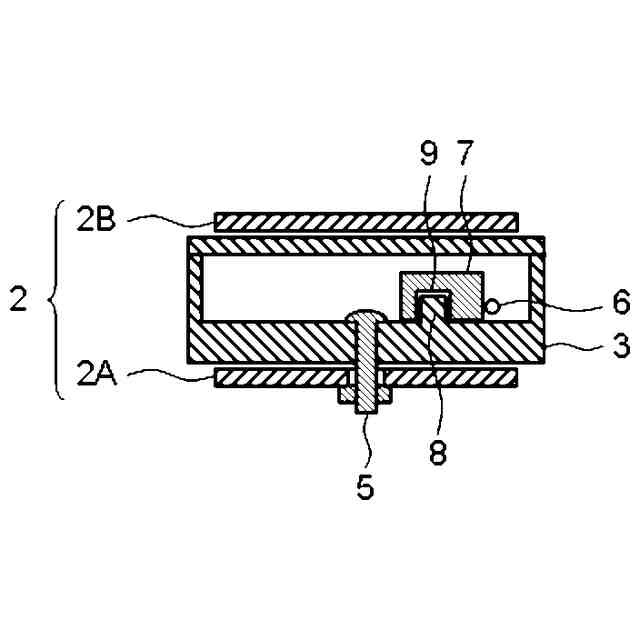

図２に示したハンドルのＩＶ－ＩＶ断面図の他の例を表す。
図６に示したハンドルに設けられたガイド部材の斜視図を表す。
図３に示したハンドルにおいて、回転盤を回転させてワイヤを牽引した状態の平面図を表す。

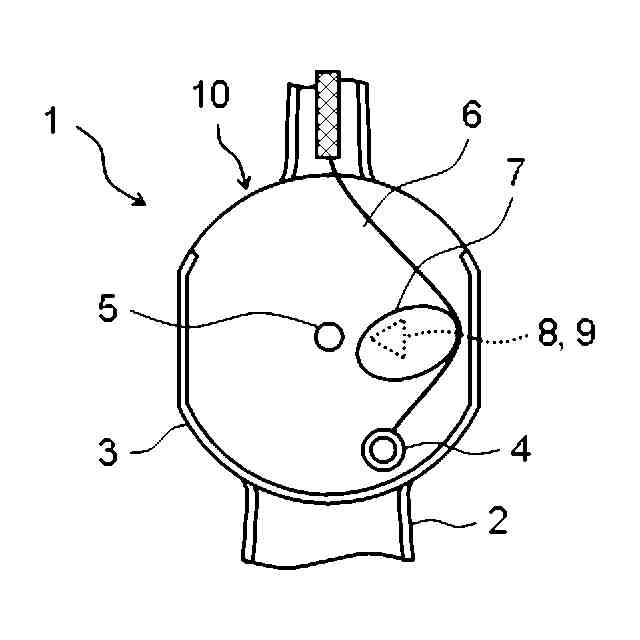

図３に示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
図３に示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
ハンドルの他の構成例を表し、ハンドルの主要部の内部構造の平面図を表す。
図１０Ａに示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
図１０Ａに示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
ハンドルの他の構成例を表し、ハンドルの主要部の内部構造の平面図を表す。
図１１Ａに示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
図１１Ａに示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
ハンドルの他の構成例を表し、ハンドルの主要部の内部構造の平面図を表す。
図１２Ａに示したハンドルにおいて、ガイド部材の設置の向きを変えたハンドルの内部構造の平面図を表す。
ハンドルを備えたカテーテルの他の例であって、カテーテルの全体平面図を表す。
図１３に示したカテーテルに設けられたハンドルの主要部の平面図を表す。
図１４に示したハンドルの内部構造の平面図を表す。
図１４に示したハンドルのＸＶＩ－ＸＶＩ断面図の一例を表す。
図１４に示したハンドルのＸＶＩ－ＸＶＩ断面図の他の例を表す。
図１５に示したハンドルにおいて、回転盤を時計回りに回転させて第１ワイヤを牽引した状態の平面図を表す。
図１５に示したハンドルにおいて、回転盤を反時計回りに回転させて第２ワイヤを牽引した状態の平面図を表す。
【発明を実施するための形態】
【０００９】
本発明は、医療用カテーテルに用いられるカテーテルハンドルに関するものであり、カテーテルに設けられるチューブの遠位側を屈曲させる操作を行うためのものである。このようなカテーテルは、血管や消化管や尿管などの体内管腔に挿入するためのチューブと、チューブの近位側に設けられたハンドルとから構成される。チューブの内腔に配されたワイヤの遠位部をチューブに固定し、近位部をハンドルに固定して、ハンドルを操作してワイヤをハンドル側に引き込むことにより、チューブの遠位部を屈曲させることができる。本発明のハンドルは、ハンドルを操作した際のワイヤの引き代すなわち最大牽引長を調整したり、ワイヤを牽引する際のハンドルの操作性を調整できるようにしたものであり、これにより使用者の好みに応じたハンドル操作が可能となる。また、様々な仕様のチューブを繋げて使用することができ、ハンドルの適用範囲を広げることができる。
【００１０】
以下、本発明のハンドルについて、下記実施の形態に基づき、カテーテルを例に挙げて具体的に説明するが、本発明はもとより下記実施の形態によって制限を受けるものではなく、前・後記の趣旨に適合し得る範囲で適当に変更を加えて実施することも勿論可能であり、それらはいずれも本発明の技術的範囲に包含される。なお、各図面において、便宜上、ハッチングや部材符号等を省略する場合もあるが、かかる場合、明細書や他の図面を参照するものとする。また、図面における種々部材の寸法は、本発明の特徴の理解に資することを優先しているため、実際の寸法とは異なる場合がある。
（【００１１】以降は省略されています）
