特許ウォッチ

公開番号2025071726
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023182151
出願日2023-10-23
発明の名称プロピレン樹脂組成物及び成形体
出願人住友化学株式会社
代理人弁理士法人浅村特許事務所
主分類C08L 23/10 20060101AFI20250428BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)

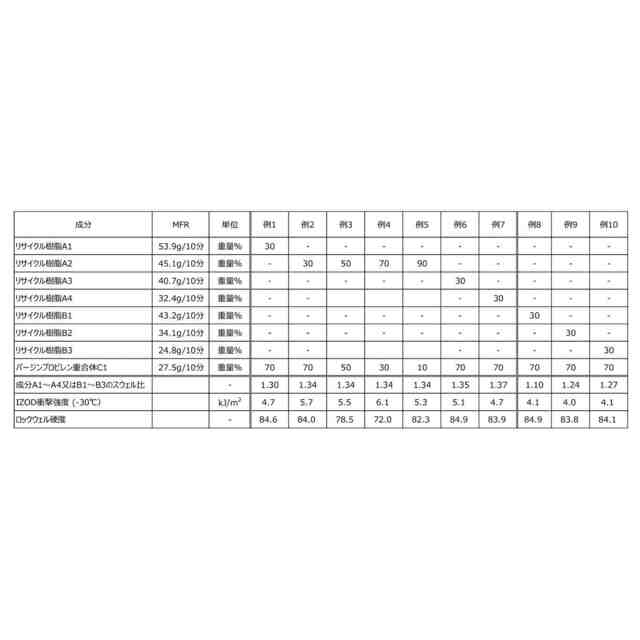

要約【課題】低温衝撃強度に優れる成形体及びその原料であるプロピレン樹脂組成物を提供すること。
【解決手段】スウェル比が1.3以上であるリサイクル樹脂と、バージンプロピレン重合体とを含む、プロピレン樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
下記条件で測定した時のスウェル比が１．３以上であるリサイクル樹脂と、バージンプロピレン重合体とを含む、プロピレン樹脂組成物：
測定温度=220℃、オリフィスL/D=40mm/1mm、せん断速度=2432sec
-1
。
続きを表示（約 670 文字）【請求項２】
前記リサイクル樹脂として、プロピレン重合体及びエチレン－α－オレフィン共重合体からなる群より選ばれる少なくとも一種を含む、請求項１に記載のプロピレン樹脂組成物。
【請求項３】
前記プロピレン重合体として、プロピレン単独重合体及びヘテロファジックプロピレン重合材料からなる群より選ばれる少なくとも一種を含む、請求項２に記載のプロピレン樹脂組成物。
【請求項４】
前記リサイクル樹脂として複数のリサイクル樹脂が含まれている、請求項１に記載のプロピレン樹脂組成物。
【請求項５】
前記バージンプロピレン重合体としてプロピレン重合体を含む、請求項１に記載のプロピレン樹脂組成物。
【請求項６】
前記プロピレン重合体として、プロピレン単独重合体及びヘテロファジックプロピレン重合材料からなる群より選ばれる少なくとも一種を含む、請求項５に記載のプロピレン樹脂組成物。
【請求項７】
無機充填材をさらに含む、請求項１に記載のプロピレン樹脂組成物。
【請求項８】
前記無機充填材としてリサイクル無機充填材を含む、請求項７に記載のプロピレン樹脂組成物。
【請求項９】
前記リサイクル樹脂以外の成分としてエチレン－α－オレフィン共重合体を含む、請求項１に記載のプロピレン樹脂組成物。
【請求項１０】
請求項１～９のいずれかに記載のプロピレン樹脂組成物を含む成形体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロピレン樹脂組成物及び成形体に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
プロピレン樹脂組成物からなる成形体は、自動車材料、家電材料、容器包装材料等に用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２７７３６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、自動車材料等に用いられる成形体は、高い低温衝撃強度が求められている。
【０００５】
そこで、本願は、低温衝撃強度に優れる成形体を製造できるプロピレン樹脂組成物を提供することを目的とする。本発明はまた、低温衝撃強度に優れる成形体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は以下に関するが、それに限定されない。
［発明１］
下記条件で測定した時のスウェル比が１．３以上であるリサイクル樹脂と、バージンプロピレン重合体とを含む、プロピレン樹脂組成物：
測定温度=220℃、オリフィスL/D=40mm/1mm、せん断速度=2432sec
-1
。
［発明２］
前記リサイクル樹脂として、プロピレン重合体及びエチレン－α－オレフィン共重合体からなる群より選ばれる少なくとも一種を含む、発明１に記載のプロピレン樹脂組成物。
［発明３］
前記プロピレン重合体として、プロピレン単独重合体及びヘテロファジックプロピレン重合材料からなる群より選ばれる少なくとも一種を含む、発明２に記載のプロピレン樹脂組成物。
［発明４］
前記リサイクル樹脂として複数のリサイクル樹脂が含まれている、発明１～３のいずれかに記載のプロピレン樹脂組成物。
［発明５］
前記バージンプロピレン重合体としてプロピレン重合体を含む、発明１～４のいずれかに記載のプロピレン樹脂組成物。
［発明６］
前記プロピレン重合体として、プロピレン単独重合体及びヘテロファジックプロピレン重合材料からなる群より選ばれる少なくとも一種を含む、発明５に記載のプロピレン樹脂組成物。
［発明７］
無機充填材をさらに含む、発明１～６のいずれかに記載のプロピレン樹脂組成物。
［発明８］
前記無機充填材としてリサイクル無機充填材を含む、発明７に記載のプロピレン樹脂組成物。
［発明９］
前記リサイクル樹脂以外の成分としてエチレン－α－オレフィン共重合体を含む、発明１～８のいずれかに記載のプロピレン樹脂組成物。
［発明１０］
発明１～９のいずれかに記載のプロピレン樹脂組成物を含む成形体。
［発明１１］
発明１～９のいずれかに記載のプロピレン樹脂組成物の製造方法。
【発明の効果】
【０００７】
本発明によれば、低温衝撃強度に優れる成形体及びその原料であるプロピレン樹脂組成物を提供できる。
【発明を実施するための形態】
【０００８】
定義
本明細書において、用語「プロピレン重合体」は、プロピレンに由来する単量体単位を５０重量％以上有する重合体を意味する。後で詳細に説明する。
本明細書において、用語「プロピレン樹脂組成物」は、プロピレン重合体を含有する組成物を意味する。後で詳細に説明する。
本明細書において、用語「α－オレフィン」は、α位に炭素－炭素不飽和二重結合を有する脂肪族不飽和炭化水素を意味する。
本明細書において、用語「Ｃ４～１０の炭化水素基」は、炭素原子数４～１０の炭化水素基を意味する。他の類似の表現についても同様である。
本明細書において、用語「エチレン－α－オレフィン共重合体」は、エチレンに由来する単量体単位と、Ｃ４以上（炭素原子数４以上を意味する。他の類似の表現についても同様である）のα－オレフィンに由来する単量体単位とを含有する共重合体であり、プロピレンに由来する単量体単位を実質的に含まないものを意味する。後で詳細に説明する。
本明細書において、用語「ヘテロファジックプロピレン重合材料」は、プロピレンに由来する単量体単位を８０重量％以上含有する重合体Ｉ（ただし、該重合体Ｉの全重量を１００重量％とする。）と、エチレン及びＣ４～１２のα－オレフィンからなる群より選択される少なくとも一種のα－オレフィンに由来する単量体単位とプロピレンに由来する単量体単位とを含有する重合体ＩＩとを含む混合物を意味する。
本明細書において、用語「キシレン不溶成分（「ＣＸＩＳ成分」ともいう）」は、重合体に含まれるｐ－キシレンに不溶な成分であって、下記方法により得られる固形物を意味する：
重合体約２ｇを、沸騰しているｐ－キシレン中で２時間溶解して溶液を得、次いで、該溶液を２０℃まで冷却することにより、固形物を析出させる方法。
本明細書において、用語「キシレン可溶成分（「ＣＸＳ成分」ともいう）」は、重合体中の「ＣＸＩＳ成分」以外の成分を意味する。
【０００９】
本明細書において開示されている全ての数は、「約」又は「概ね」という単語がそれと関連して使用されようとなかろうと、近似値である。それらは、１パーセント、２パーセント、５パーセント、又は時には１０～２０パーセントで変動してもよい。下限ＲＬ及び上限ＲＵを伴う数値の範囲が開示されている場合はいつも、範囲に含まれる任意の数が特に開示される。特に、範囲内の下記の数が特に開示される。Ｒ＝ＲＬ＋ｋ＊（ＲＵ－ＲＬ）（式中、ｋは、１パーセントずつ増加する１パーセント～１００パーセントの範囲の変数であり、すなわち、ｋは、１パーセント、２パーセント、３パーセント、４パーセント、５パーセント、．．．、５０パーセント、５１パーセント、５２パーセント、．．．、９５パーセント、９６パーセント、９７パーセント、９８パーセント、９９パーセント、又は１００パーセントである）。さらに、上記に記載の２つのＲの数によって定義される任意の数値の範囲もまた、特に開示される。
【００１０】
数値範囲を表す「下限～上限」の記載は、「下限以上、上限以下」を表し、「上限～下限」の記載は、「上限以下、下限以上」を表す。すなわち、これらの記載は、下限及び上限を含む数値範囲を表すが、一態様において、上限及び下限の一方又は両方が除外されてもよい、すなわち、「下限～上限」が、「下限より多く、上限以下」、「下限以上、上限未満」、又は「下限より多く、上限未満」を表してもよい。同様に、「ｘｘ以上」が「ｘｘより多い」を表してもよく、「ｘｘ以下」が「ｘｘ未満」を表してもよい。
（【００１１】以降は省略されています）

関連特許
