公開番号2025062450
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171540
出願日2023-10-02
発明の名称転炉の吹錬終了温度設定方法
出願人日本製鉄株式会社
代理人個人,個人,個人,個人,個人
主分類C21C 5/30 20060101AFI20250407BHJP(鉄冶金)
要約【課題】本発明は、鋼の精錬工程における溶鋼の温度降下の予測精度を向上させ、結果として予測誤差のバラツキを小さくすることを課題とし、予測精度が向上した転炉の吹錬終了温度(吹止温度)の決定方法を提供することを目的とする。
【解決手段】吹錬終了時からその後の工程基準時までの溶鋼温度降下を、温度影響因子ごとに予め求めた影響関数により、温度影響因子ごとに予測して温度降下予測値を求め、後工程基準時温度に、温度降下予測値を加算して、吹錬の終了温度を決定するに際し、
温度影響因子の一つである脱酸材の投入については、脱酸材の投入量と脱酸材ごとに予め定めた脱酸閾値と比較して脱酸形態のグループを判定し、判定した脱酸形態のグループごとに溶鋼の温度降下に対する温度影響関数を予め求め、脱酸に関する温度影響因子に、脱酸材の投入量と溶鋼の吹錬終了時のフリー酸素量を含み、脱酸形態のグループに応じた温度影響因子と温度影響関数とから溶鋼の温度降下予測値を求めて、転炉の吹錬終了温度を決定する。
【選択図】なし
特許請求の範囲【請求項１】
転炉での溶鋼を吹錬する吹錬工程、吹錬工程の後に前記溶鋼を前記転炉から溶鋼鍋などの搬送容器に出湯しながら脱酸のための脱酸材などを投入して主要成分を調整する出鋼工程、および前記出鋼工程の後工程として前記溶鋼の成分調整を行う二次精錬工程、および前記溶鋼を連続鋳造する鋳造工程、を含む製鋼工程において、
前記後工程での任意の基準時である後工程基準時において要求する前記溶鋼の温度である後工程基準時温度を確保するため、前記吹錬終了時から前記後工程基準時までの前記溶鋼の温度降下を、温度影響因子ごとに予め求めた温度影響関数により予測して、前記溶鋼の温度降下予測値を求め、前記後工程基準時温度に、前記温度降下予測値を加算して、前記吹錬の終了温度を設定し、
前記脱酸については、

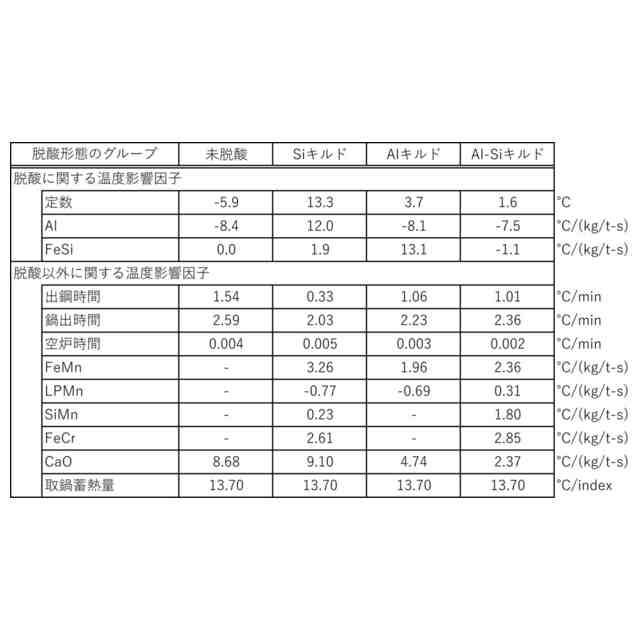

前記脱酸材の投入量と、前記脱酸材ごとに予め定めた脱酸閾値とを比較して、脱酸形態のグループを判定し、
前記脱酸形態のグループごとに前記溶鋼の温度降下に対する前記温度影響関数を予め求め、
前記温度影響因子に、前記脱酸材の投入量、および前記溶鋼の前記吹錬終了時のフリー酸素量を含み、
前記脱酸形態のグループに応じた前記温度影響因子と前記温度影響関数とから前記溶鋼の前記温度降下予測値を求めることを含む転炉の吹錬終了温度の設定方法。
続きを表示（約 1,500 文字）【請求項２】
前記脱酸材がＡｌおよびＳｉのうちいずれか一方または両方である請求項１に記載の転炉の吹錬終了温度の設定方法。
【請求項３】
前記脱酸材がＡｌの場合の前記脱酸閾値であるＡｌ脱酸閾値が、溶鋼１ｔ当たりの原単位で１．５ｋｇ／ｔ以下であり、
前記脱酸材がＳｉの場合の前記脱酸閾値であるＳｉ脱酸閾値が、溶鋼１ｔ当たりの原単位で１．０ｋｇ／ｔ以下、
である請求項２に記載の転炉の吹錬終了温度の設定方法。
【請求項４】
前記吹錬終了時での前記溶鋼の前記フリー酸素量は、
前記吹錬終了時での測定値、
前記吹錬終了時における冷却凝固温度によるＣ濃度推定値（ＣＤ値）および前記溶鋼の温度から求めた予測値、
前記吹錬中の冷却凝固温度によるＣ濃度推定値（ＣＤ値）と前記溶鋼の温度、および前記吹錬の条件から求めた予測値、および
前記吹錬中の測定値および前記吹錬の条件から求めた予測値、
のうちいずれか一つである
請求項１～３のいずれか１項に記載の転炉の吹錬終了温度の設定方法。
【請求項５】
前記脱酸以外の前記温度影響因子については、前記温度影響因子ごとの前記温度影響関数の一部または全てを、前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響関数として予め求めておくことを特徴とする請求項１～３のいずれか１項に記載の転炉の吹錬終了温度の設定方法。
【請求項６】
前記脱酸以外の前記温度影響因子については、前記温度影響因子ごとの前記温度影響関数の一部または全てを、前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響関数として予め求めておくことを特徴とする請求項４に記載の転炉の吹錬終了温度の設定方法。
【請求項７】
前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響関数による前記温度降下予測値を先に求めておき、前記脱酸形態のグループごとに設定される前記温度影響因子の前記温度影響関数による前記温度降下予測値を加算して、前記吹錬の終了温度を設定することを含む請求項５に記載の転炉の吹錬終了温度の設定方法。
【請求項８】
前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響関数による前記温度降下予測値を先に求めておき、前記脱酸形態のグループごとに設定される前記温度影響因子の前記温度影響関数による前記温度降下予測値を加算して、前記吹錬の終了温度を設定することを含む請求項６に記載の転炉の吹錬終了温度の設定方法。
【請求項９】
前記脱酸形態のグループでグループ分けした前記脱酸に係る前記温度影響関数を求める際、前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響因子による前記温度降下の予測値を、温度降下の実績値から除いた温度降下の残部と、前記脱酸形態のグループごとに与える前記温度影響因子との相関関係を求めることを含む請求項５に記載の転炉の吹錬終了温度の設定方法。
【請求項１０】
前記脱酸形態のグループでグループ分けした前記脱酸に係る前記温度影響関数を求める際、前記脱酸形態のグループに共通の前記温度影響因子に係る前記温度影響因子による前記温度降下の予測値を、温度降下の実績値から除いた温度降下の残部と、前記脱酸形態のグループごとに与える前記温度影響因子との相関関係を求めることを含む請求項７に記載の転炉の吹錬終了温度の設定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は鉄鋼の精錬工程における転炉の吹錬終了温度設定方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
鉄鋼の製鋼工程は精錬工程と鋳造工程から構成される。精錬工程は高炉で得られた銑鉄などを所定の成分と温度に調整した溶鋼を製造する工程であり、精錬工程では、通常、転炉にて吹錬し炭素などの主要な成分の粗調整を行い、二次精錬にて成分や温度の最終調整を行う。その後、所定の成分に調整された溶鋼を鋳造工程にて連続鋳造して鋼片を得る。
【０００３】
精錬工程において、転炉での吹錬終了温度（吹止温度）は、後工程である二次精錬や連続鋳造で必要な温度が得られるよう、溶鋼の温度降下を予測して決定される。転炉での吹錬終了温度の予測方法については、特許文献１や特許文献２などの例がある。
【０００４】
特許文献１には、Ａｌ脱酸の有無で分類した重回帰モデルによって出鋼中温度降下の予測精度向上を図る取り組みが記載されている。特許文献２には、取鍋の蓄熱による溶鋼の温度降下を伝熱計算にて予測し、同一の二次精錬装置を使用した際の温度降下の予測に対する誤差のバラツキを加味して、転炉吹錬終了温度を設定することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－１１２８７１号公報
特開２０１６－１８０１２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
転炉の吹錬終了温度（吹止温度）は、二次精錬や連続鋳造などの後工程での処理で必要とされる温度、および転炉での吹錬終了以降の温度降下を想定して設定する必要がある。一方で転炉の吹錬終了温度は、吹錬中の反応効率、転炉の耐火物損耗、省エネルギー、カーボンニュートラルなどの観点から、極力低減することが求められている。特許文献１および２に記載の予測手法を用いて予測した温度降下と実際の温度降下を比較すると、まだ誤差バラツキが大きいのが実態である。従って、精錬工程における溶鋼の温度降下の予測精度を向上させ、誤差のバラツキを小さくする余地がある。
【０００７】
本発明は、このような要望に応えるため、鋼の精錬工程における溶鋼の温度降下の予測精度を向上させ、予測誤差のバラツキを小さくすることを課題とし、予測精度が向上した転炉の吹錬終了温度（吹止温度）の設定方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を達成するため鋭意検討し、以下の知見を得た。
【０００９】
（ａ）
転炉の吹錬終了後から溶鋼の温度降下に寄与する要素として、主に以下の３つが考えられる。
（ア）ＡｌおよびＳｉなどの脱酸材による、溶鋼中の酸素を脱酸する際の化学反応熱
（イ）成分調整や冷却のため投入する合金鉄の溶解熱
（ウ）溶鋼が接する耐火物または大気中へ移動する放散熱
これらのうち（ア）の脱酸に伴う化学反応熱は比較的大きく、温度降下の予測精度への影響代が大きい。また、脱酸の状態により反応熱が変動することから、温度降下の予測精度に対する影響度が大きい。そこで、この脱酸による化学反応熱による温度降下を中心に検討を進めた。
【００１０】
（ｂ）
従来の脱酸反応による温度降下への影響の予測は、例えば特許文献１ではＡｌ添加なし、Ａｌ脱酸済みでＳｉ添加なし、Ａｌ脱酸済みでＳｉ添加した場合の３つの形態に応じて、それぞれの場合が温度降下への影響係数を決定して温度降下を予測している。しかし、本発明者らが、温度降下の予測値のバラツキを分析したところ、Ａｌ添加の有無だけでは、Ａｌ、Ｓｉ添加量当たりの発熱量を正確に推定できないことが分かった。脱酸反応は、転炉での吹錬終了時の溶鋼中のフリー酸素量に依存することから、転炉吹止時の溶鋼中のフリー酸素量を加味して温度降下を予測することで、温度降下予測精度を向上できることを見出した。
（【００１１】以降は省略されています）
