公開番号
2025059439
公報種別
公開特許公報(A)
公開日
2025-04-10
出願番号
2023169522
出願日
2023-09-29
発明の名称
鞍乗型車両
出願人
スズキ株式会社
代理人
個人
,
個人
,
個人
主分類
B62J
9/14 20200101AFI20250403BHJP(鉄道以外の路面車両)
要約
【課題】大きなバッテリが設置されても運転者の快適性を損うことを防止する。
【解決手段】鞍乗型車両(1)は、電力によって走行可能な電動式の車両である。鞍乗型車両には、ハンドル後方で運転者の臀部が載置されるシート(35)と、シートの下方に設置された固定式のバッテリ(61)と、が設けられている。バッテリの上面前端がシートの座面(36)から離れるようにバッテリが前傾し、バッテリの上面前端が上面後端よりも下方に位置している。
【選択図】図6
特許請求の範囲
【請求項1】
電力によって走行可能な電動式の鞍乗型車両であって、
ハンドル後方で運転者の臀部が載置されるシートと、
前記シートの下方に設置された固定式のバッテリと、を備え、
前記バッテリの上面前端が前記シートの座面から離れるように前記バッテリが前傾し、
前記バッテリの上面前端が上面後端よりも下方に位置していることを特徴とする鞍乗型車両。
続きを表示(約 220 文字)
【請求項2】
前記バッテリの上面に前記シートを揺動可能に連結するヒンジ部が設けられていることを特徴とする請求項1に記載の鞍乗型車両。
【請求項3】
前記ヒンジ部が前記バッテリの上面前端に設けられていることを特徴とする請求項2に記載の鞍乗型車両。
【請求項4】
前記バッテリの上面後端が運転者の臀部が接する前記シートの座面よりも後方に位置していることを特徴とする請求項1又は請求項2に記載の鞍乗型車両。
発明の詳細な説明
【技術分野】
【0001】
本発明は、鞍乗型車両に関する。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
近年、電力によって走行する電動式の鞍乗型車両が開発されている。この種の鞍乗型車両として、シート下方に収容ボックスとバッテリを設置したスクータタイプの車両が知られている(例えば、特許文献1参照)。特許文献1に記載の鞍乗型車両では、シート前方に低床のフロアボードが設置されており、シートの下方スペースがボディカバーによって覆われている。ボディカバー内の上部スペースに収容ボックスが設置されており、ボディカバー内の下部スペースに固定式のバッテリが設置されている。シートが開かれることで、収容ボックスにヘルメット等の物品が収容可能になっている。
【先行技術文献】
【特許文献】
【0003】
国際公開第2012/043562号
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1に記載の鞍乗型車両に大型のバッテリが搭載されると、シートの座面からバッテリまでの距離が狭くなって十分なクッション厚を確保することができない。車体からの振動がシートで吸収され難くなって乗り心地が悪化する。
【0005】
本発明はかかる点に鑑みてなされたものであり、大きなバッテリが設置されても運転者の快適性を損なわない鞍乗型車両を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明の一態様の鞍乗型車両は、電力によって走行可能な電動式の鞍乗型車両であって、ハンドル後方で運転者の臀部が載置されるシートと、前記シートの下方に設置された固定式のバッテリと、を備え、前記バッテリの上面前端が前記シートの座面から離れるように前記バッテリが前傾し、前記バッテリの上面前端が上面後端よりも下方に位置していることで上記課題を解決する。
【発明の効果】
【0007】
本発明の一態様の鞍乗型車両によれば、容量の大きなバッテリが設置されても、バッテリの前傾によってバッテリの上面前端が下方に位置付けられることでシートのクッション厚が十分に確保される。シートのクッション厚によって車体からの振動が吸収され易くなって鞍乗型車両の乗り心地が向上する。
【図面の簡単な説明】
【0008】

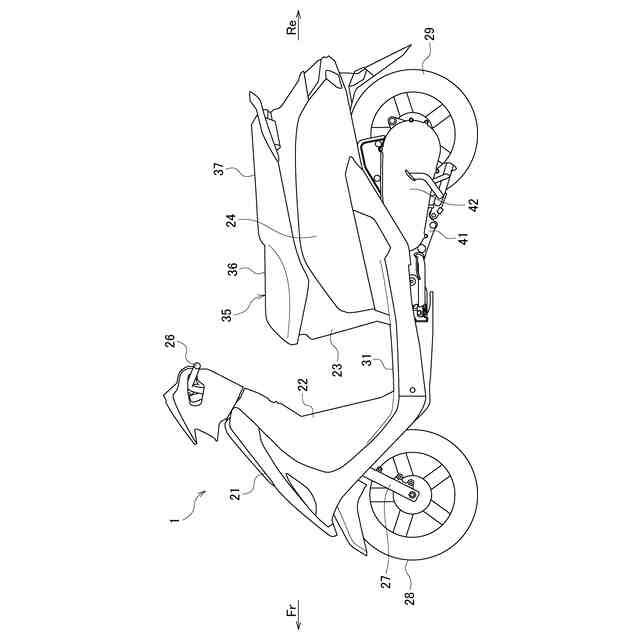

本実施例の鞍乗型車両の左側面図である。

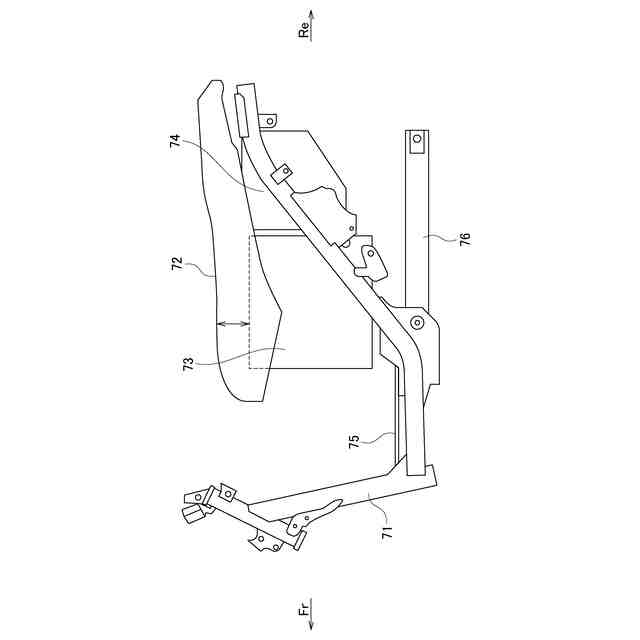

比較例の車体後部の左側面図である。
本実施例の車体後部の左側面図である。

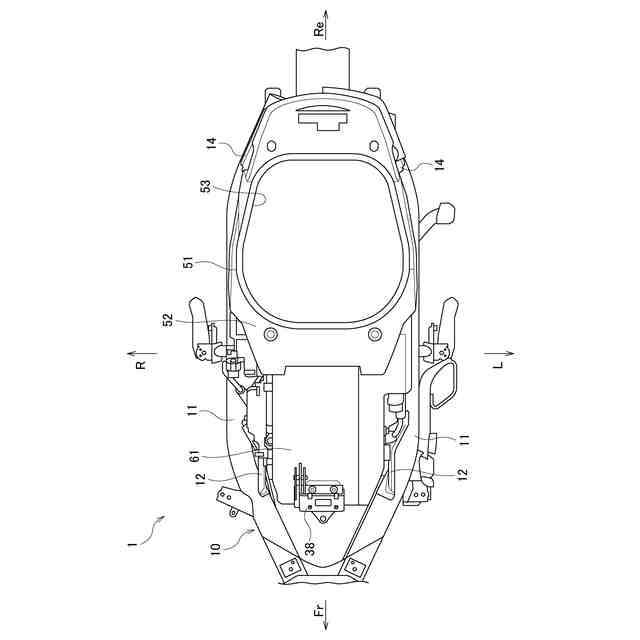

本実施例の車体後部の上面図である。

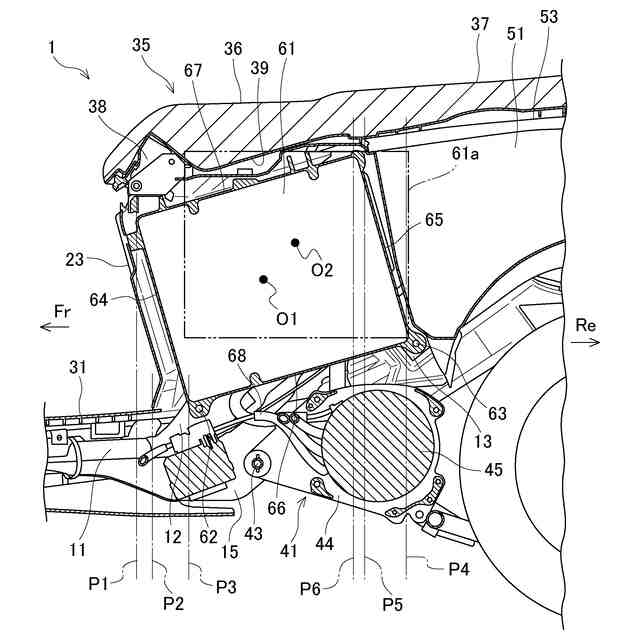

本実施例のバッテリレイアウトの説明図である。

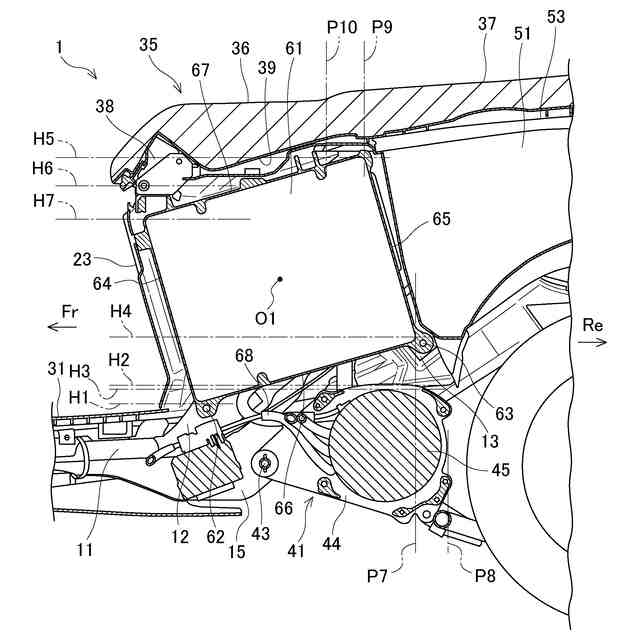

本実施例のバッテリレイアウトの説明図である。
【発明を実施するための形態】
【0009】
本発明の一態様の鞍乗型車両は、バッテリの電力によって走行する。鞍乗型車両のハンドル後方には運転者の臀部が載置されるシートが設置されている。シートの下方に固定式のバッテリが設置されている。バッテリの上面前端がシートの座面から離れるようにバッテリが前傾し、バッテリの上面前端が上面後端よりも下方に位置している。容量の大きなバッテリが設置されても、バッテリの前傾によってバッテリの上面前端が下方に位置付けられることでシートのクッション厚が十分に確保される。シートのクッション厚によって車体からの振動が吸収され易くなって鞍乗型車両の乗り心地が向上する。
【実施例】
【0010】
以下、添付図面を参照して、本実施例の鞍乗型車両について説明する。図1は本実施例の鞍乗型車両の左側面図である。図2は比較例の車体後部の左側面図である。また、以下の図では、矢印Frは車両前方、矢印Reは車両後方、矢印Lは車両左方、矢印Rは車両右方をそれぞれ示している。
(【0011】以降は省略されています)
