発明の名称窒化物半導体積層構造体前駆体、窒化物半導体積層構造体、半導体装置、窒化物半導体積層構造体前駆体の製造方法、窒化物半導体積層構造体の製造方法
出願人公立大学法人大阪,国立大学法人東北大学
代理人個人,個人,個人,個人
主分類H01L 21/02 20060101AFI20250402BHJP(基本的電気素子)
要約【課題】ダイヤモンド基板と半導体層の接合性に優れ、放熱性および耐熱性に優れる半導体積層構造体を得るための半導体積層構造体前駆体、半導体積層構造体、半導体装置、半導体積層構造体前駆体の製造方法、および半導体積層構造体の製造方法を提供する。
【解決手段】炭素からなる基板10と、窒化ガリウムからなる半導体層20と、基板10と半導体層20との間に位置する中間層30とを有し、基板10と半導体層20は中間層30に接している窒化物半導体積層構造体前駆体1であって、中間層30は、炭素および窒化ガリウムの少なくとも一方と化合物を形成する金属Mを含む、窒化物半導体積層構造体前駆体1。
【選択図】図1
特許請求の範囲【請求項１】
炭素からなる基板と、窒化ガリウムを含む窒化物半導体からなる半導体層と、前記基板と前記半導体層との間に位置する中間層とを有し、
前記基板と前記半導体層は前記中間層に接している窒化物半導体積層構造体前駆体であって、
前記中間層は、前記炭素および前記窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを含む、窒化物半導体積層構造体前駆体。
続きを表示（約 910 文字）【請求項２】
前記金属Ｍは、アルミニウム、マンガン、マグネシウムまたはリチウム、および、前記アルミニウム、前記マンガン、前記マグネシウムまたは前記リチウムを含む合金である、請求項１に記載の窒化物半導体積層構造体前駆体。
【請求項３】
炭素からなる基板と、窒化ガリウムを含む窒化物半導体からなる半導体層とが、前記炭素および前記窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを含む中間層を介して接合された窒化物半導体積層構造体であって、
前記中間層は、前記金属Ｍと前記炭素の化合物Ａおよび前記金属Ｍと前記窒化ガリウムの化合物Ｂの少なくとも一方を含み、
前記基板と前記中間層の間に形成された前記化合物Ａ、および、前記中間層と前記半導体層の間に形成された前記化合物Ｂのうち少なくとも一方を含む、窒化物半導体積層構造体。
【請求項４】
前記金属Ｍは、アルミニウム、マンガン、マグネシウムまたはリチウム、および、前記アルミニウム、前記マンガン、前記マグネシウムまたは前記リチウムを含む合金である、請求項３に記載の窒化物半導体積層構造体。
【請求項５】
前記化合物Ａは三炭化四アルミニウム、前記化合物Ｂは窒化アルミニウムガリウムである、請求項４に記載の窒化物半導体積層構造体。
【請求項６】
請求項３～５のいずれか１項に記載の窒化物半導体積層構造体を有する、半導体装置。
【請求項７】
炭素からなる基板の一方の面の少なくとも一部に、前記炭素および窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを堆積して中間層を形成する堆積工程と、
前記中間層の表面に、窒化ガリウムを含む窒化物半導体からなる半導体層を形成する半導体層形成工程と、を有する、窒化物半導体積層構造体前駆体の製造方法。
【請求項８】
請求項７に記載の窒化物半導体積層構造体前駆体の製造方法で窒化物半導体積層構造体前駆体を得、前記窒化物半導体積層構造体前駆体を５００℃以上で熱処理を施す熱処理工程を有する、窒化物半導体積層構造体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、窒化物半導体積層構造体前駆体、窒化物半導体積層構造体、半導体装置、窒化物半導体積層構造体前駆体の製造方法、窒化物半導体積層構造体の製造方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
近年、半導体デバイス（半導体装置）の高出力化、高速化、高集積化に伴い、熱伝導率が高い半導体装置形成用基板が要望されている。このような半導体装置形成用基板として、５００Ｗ／ｍＫ以上の高い熱伝導率を有するダイヤモンド基板が注目されている。一般に、ダイヤモンド基板の表面は粗く、半導体層と接合しにくいという問題がある。
【０００３】
このような問題に対し、例えば、窒化物半導体素子の製造において、窒化ガリウム（ＧａＮ）とダイヤモンドを接合するする方法が検討されている。
窒化ガリウムとダイヤモンドを接合する方法としては、例えば、窒化ガリウムとダイヤモンドの接合面にケイ素（Ｓｉ）を堆積し、Ｓｉ層を介して、ＧａＮとダイヤモンドを接合する方法が知られている（例えば、非特許文献１参照）。
また、窒化物半導体が結晶成長された炭化ケイ素（ＳｉＣ）基板を５０μｍまで薄層化し、厚さ１０ｎｍのチタン（Ｔｉ）層を介して、前記ＳｉＣ基板とダイヤモンドを接合する方法が知られている（例えば、非特許文献２参照）。
また、水素がイオン注入されたＳｉＣ基板をダイヤモンドと接合し、熱処理により厚さ１μｍ～３０μｍのＳｉＣ層をダイヤモンド上に形成し、さらに、ＳｉＣ層の上に窒化物半導体層を結晶成長する方法が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１３９６５５号公報
【非特許文献】
【０００５】
Ｚ．Ｃｈｅｎｇ，ｅｔａｌ．， “ＩｎｔｅｒｆａｃｉａｌＴｈｅｒｍａｌＣｏｎｄｕｃｔａｎｃｅａｃｒｏｓｓＲｏｏｍ－ＴｅｍｐｅｒａｔｕｒｅＢｏｎｄｅｄＧａＮ－ＤｉａｍｏｎｄＩｎｔｅｒｆａｃｅｓｆｏｒＧａＮ－ｏｎ－ＤｉａｍｏｎｄＤｅｖｉｃｅｓ，” ＡＣＳＡｐｐｌ．Ｍａｔｅｒ．Ｉｎｔｅｒｆａｃｅｓ１２，ｐｐ．８３７６－８３８４（２０２０）．
ＹｕｉｃｈｉＭｉｎｏｕｒａ，ｅｔａｌ．， “ＳｕｒｆａｃｅａｃｔｉｖａｔｅｄｂｏｎｄｉｎｇｏｆＳｉＣ／ｄｉａｍｏｎｄｆｏｒｔｈｅｒｍａｌｍａｎａｇｅｍｅｎｔｏｆｈｉｇｈ－ｏｕｔｐｕｔｐｏｗｅｒＧａＮＨＥＭＴｓ，” Ｊｐｎ．Ｊ．Ａｐｐｌ．Ｐｈｙｓ．５９，ＳＧＧＤ０３（２０２０）．
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、非特許文献１に記載の方法では、高温の熱処理によりＳｉとＧａＮが反応（メルトバック）し、ＳｉとＧａＮの接合界面に空隙が生ずる。そのため、この方法には、半導体素子の製造に必要な熱処理を適用することができないという課題があった。
また、非特許文献２、特許文献１に記載の方法では、ＳｉＣがＳｉよりも硬いため、ダイヤモンドの表面の凹凸を、ＳｉＣによって吸収し、窒化物半導体層とダイヤモンドを強固に接合することができないという課題があった。
【０００７】
本発明は、上記事情に鑑みてなされたものであって、ダイヤモンド基板と半導体層の接合性に優れ、放熱性および耐熱性に優れる窒化物半導体積層構造体を得るための窒化物半導体積層構造体前駆体、窒化物半導体積層構造体、半導体装置、窒化物半導体積層構造体前駆体の製造方法、および窒化物半導体積層構造体の製造方法を提供する。
【課題を解決するための手段】
【０００８】
本発明は以下の態様を有する。
［１］炭素からなる基板と、窒化ガリウムを含む窒化物半導体からなる半導体層と、前記基板と前記半導体層との間に位置する中間層とを有し、
前記基板と前記半導体層は前記中間層に接している窒化物半導体積層構造体前駆体であって、
前記中間層は、前記炭素および前記窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを含む、窒化物半導体積層構造体前駆体。
［２］前記金属Ｍは、アルミニウム、マンガン、マグネシウムまたはリチウム、および、前記アルミニウム、前記マンガン、前記マグネシウムまたは前記リチウムを含む合金である、［１］に記載の窒化物半導体積層構造体前駆体。
［３］炭素からなる基板と、窒化ガリウムを含む窒化物半導体からなる半導体層とが、前記炭素および前記窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを含む中間層を介して接合された窒化物半導体積層構造体であって、
前記中間層は、前記金属Ｍと前記炭素の化合物Ａおよび前記金属Ｍと前記窒化ガリウムの化合物Ｂの少なくとも一方を含み、
前記基板と前記中間層の間に形成された前記化合物Ａ、および、前記中間層と前記半導体層の間に形成された前記化合物Ｂのうち少なくとも一方を含む、窒化物半導体積層構造体。
［４］前記金属Ｍは、アルミニウム、マンガン、マグネシウムまたはリチウム、および、前記アルミニウム、前記マンガン、前記マグネシウムまたは前記リチウムを含む合金である、［３］に記載の窒化物半導体積層構造体。
［５］前記化合物Ａは三炭化四アルミニウム、前記化合物Ｂは窒化アルミニウムガリウムである、［４］に記載の窒化物半導体積層構造体。
［６］［３］～［５］のいずれかに記載の窒化物半導体積層構造体を有する、半導体装置。
［７］炭素からなる基板の一方の面の少なくとも一部に、前記炭素および窒化ガリウムの少なくとも一方と化合物を形成する金属Ｍを堆積して中間層を形成する堆積工程と、
前記中間層の表面に、窒化ガリウムを含む窒化物半導体からなる半導体層を形成する半導体層形成工程と、を有する、窒化物半導体積層構造体前駆体の製造方法。
［８］［７］に記載の窒化物半導体積層構造体前駆体の製造方法で窒化物半導体積層構造体前駆体を得、前記窒化物半導体積層構造体前駆体を５００℃以上で熱処理を施す熱処理工程を有する、窒化物半導体積層構造体の製造方法。
【発明の効果】
【０００９】
本発明によれば、ダイヤモンド基板と半導体層の接合性に優れ、放熱性および耐熱性に優れる窒化物半導体積層構造体を得るための窒化物半導体積層構造体前駆体、窒化物半導体積層構造体、半導体装置、窒化物半導体積層構造体前駆体の製造方法、および窒化物半導体積層構造体の製造方法を提供することができる。
【図面の簡単な説明】
【００１０】

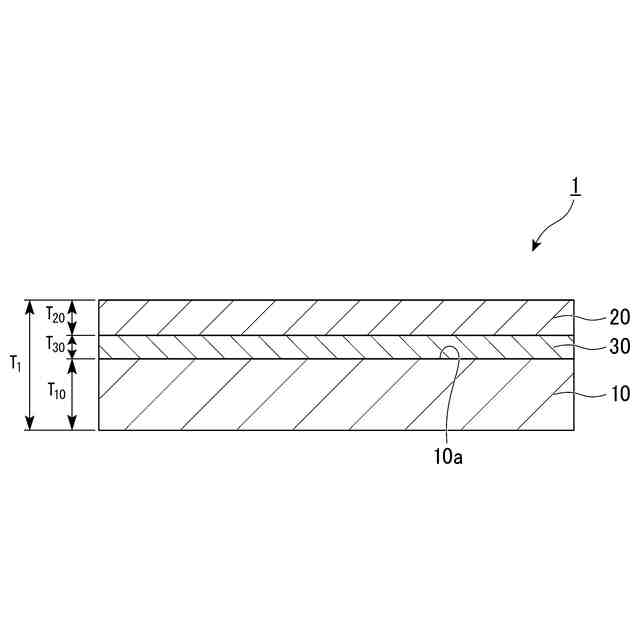

本発明の一実施形態に係る窒化物半導体積層構造体前駆体を模式的に示す断面図である。

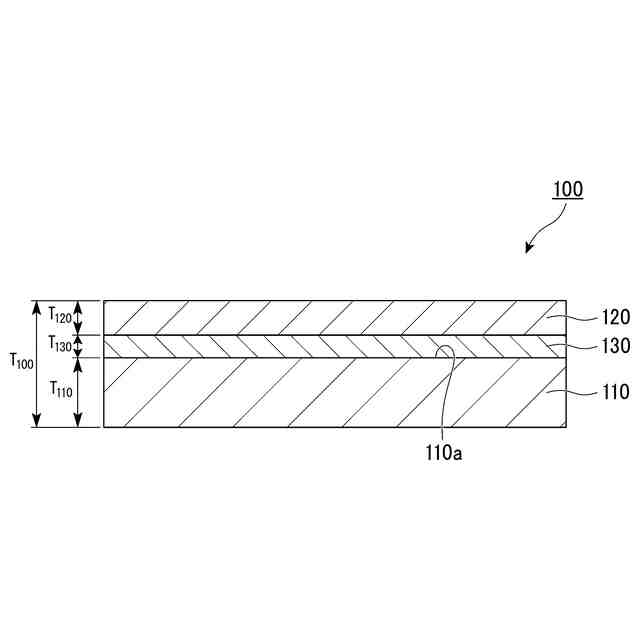

本発明の一実施形態に係る窒化物半導体積層構造体を模式的に示す断面図である。

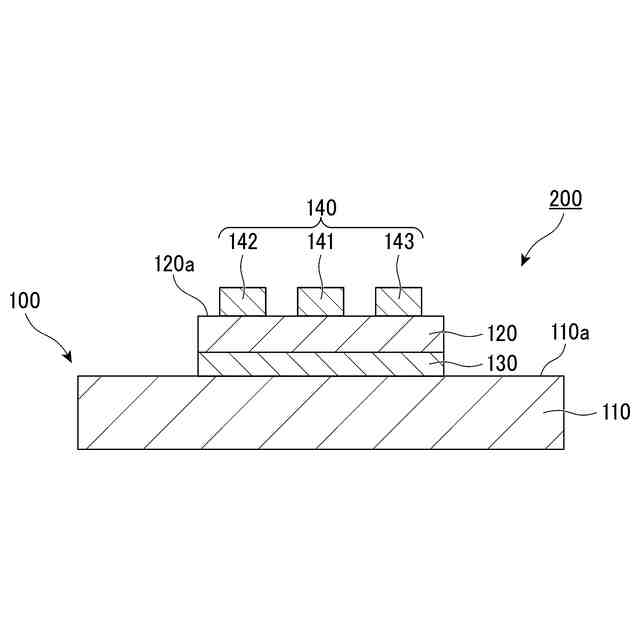

本発明の一実施形態に係る半導体装置を模式的に示す断面図である。
実施例において、窒化物半導体積層構造体前駆体の厚さ方向における断面の透過型電子顕微鏡像である。

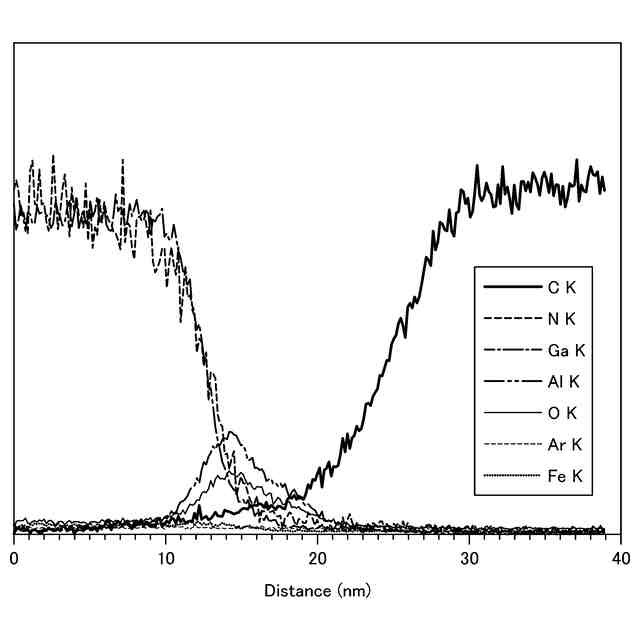

実施例において、窒化物半導体積層構造体前駆体の厚さ方向における断面のエネルギー分散型Ｘ線分析の結果を示す図である。
実施例において、６００℃で熱処理後の窒化物半導体積層構造体の厚さ方向における断面の透過型電子顕微鏡像である。

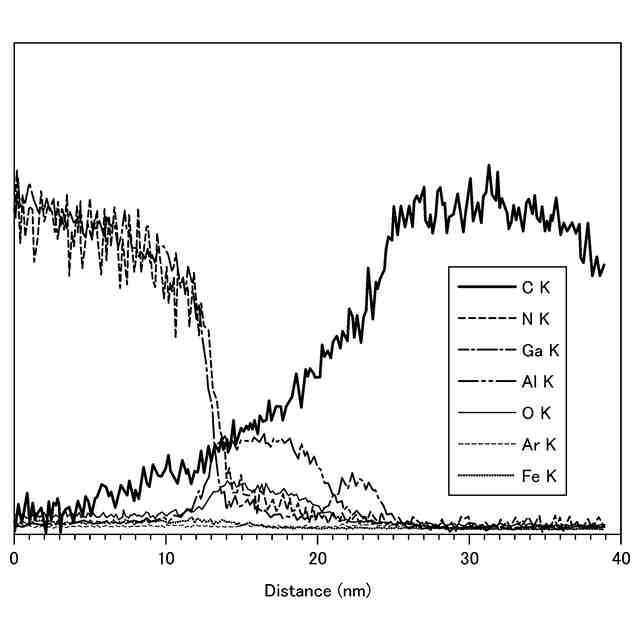

実施例において、６００℃で熱処理後の窒化物半導体積層構造体の厚さ方向における断面のエネルギー分散型Ｘ線分析の結果を示す図である。
実施例において、１０００℃で熱処理後の窒化物半導体積層構造体の厚さ方向における断面の透過型電子顕微鏡像である。

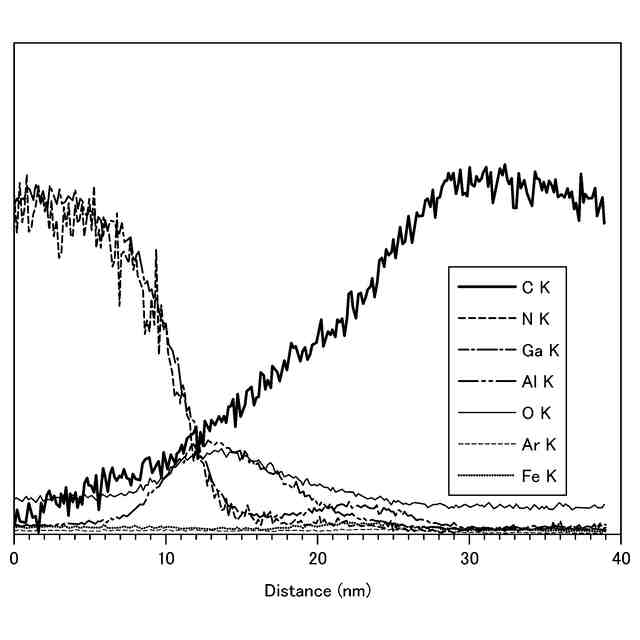

実施例において、１０００℃で熱処理後の窒化物半導体積層構造体の厚さ方向における断面のエネルギー分散型Ｘ線分析の結果を示す図である。
【発明を実施するための形態】
