公開番号2025050509
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159344
出願日2023-09-25
発明の名称車両用ステアリングハンドル
出願人トヨタ自動車株式会社
代理人弁理士法人YKI国際特許事務所
主分類B62D 1/04 20060101AFI20250328BHJP(鉄道以外の路面車両)
要約【課題】運転者の操作が容易で、運転者の負担が少ない車両用ステアリングハンドルを提供する。

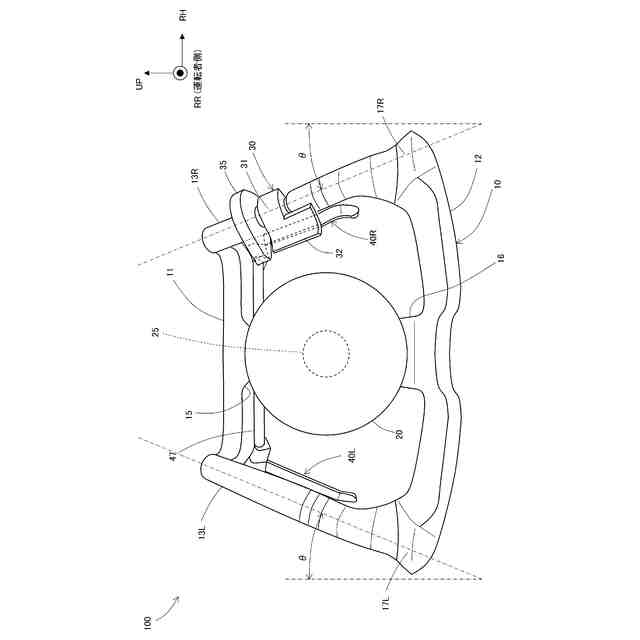

【解決手段】車両用ステアリングハンドル100であって、上底部11と、上底部11よりも長い下底部12と、左右の脚部13L、13Rとで構成される等脚台形の環状体であるステアリングホイール10と、右脚部13Rに取り付けられたアクセルレバー30と、
左脚部13Lと右脚部13Rに取り付けられたブレーキレバー40L,40Rと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
車両用ステアリングハンドルであって、
台形のステアリングホイールと、
いずれか一方または両方の脚部に取り付けられたアクセルレバーと、
いずれか一方又は両方の前記脚部に取り付けられたブレーキレバーと、を備えること、を特徴とする車両用ステアリングハンドル。
続きを表示（約 630 文字）【請求項２】
請求項１に記載の車両用ステアリングハンドルであって、
前記ステアリングホイールは、上底部と、前記上底部よりも長い下底部と、左右の前記脚部とで構成される等脚台形の環状体であること、
を特徴とする車両用ステアリングハンドル。
【請求項３】
請求項２に記載の車両用ステアリングハンドルであって、
左右の前記脚部は、上下方向に対して傾斜しており、
傾斜の角度は、１０度から３０度の範囲であること、
を特徴とする車両用ステアリングハンドル。
【請求項４】
請求項２または３に記載の車両用ステアリングハンドルであって、
前記アクセルレバーは、操作端が前記ステアリングホイールの内周側となるように前記脚部の周りに回転可能に取り付けられ、回転角度に応じてアクセル開度を調整し、

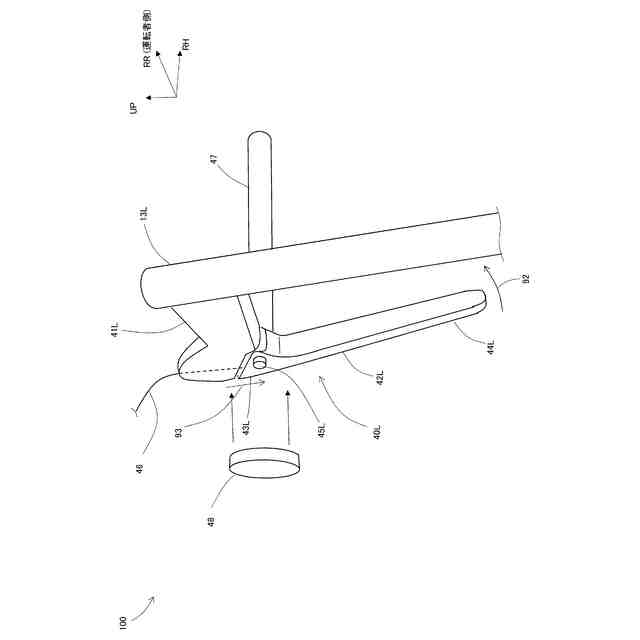

前記ブレーキレバーは、下端部が前記脚部に対して接離するとともに前記下端部が運転者側に対して進退するように上端部が前記脚部に対して回転自在に取り付けられ、前記下端部の前記脚部に対するストロークに応じて制動力を調整すること、
を特徴とする車両用ステアリングハンドル。
【請求項５】
請求項４に記載の車両用ステアリングハンドルであって、
いずれか一方または両方の前記脚部にターンスイッチとワイパースイッチとを備えること、
を特徴とする車両用ステアリングハンドル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用ステアリングハンドルの構造に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
障害者を対象とした運転装置が提案されている。例えば、特許文献１には、ハンドル、アクセル、ブレーキに代えてジョイスティックを用いた運転装置が開示されている。また、特許文献１には、ジョイスティックと運転者の操作を受ける補助ハンドルにより構成される運転装置が開示されている。
【０００３】
また、特許文献２には、ハンドルを把持した運転者の親指でブレーキの操作を行い、親指以外の指でアクセル操作を行う運転装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－５２８８７号公報
特開２０２２－１３５５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載された運転装置では、加減速の際にジョイスティックを前後方向に移動させる必要があるので、長時間の運転を行う場合に運転者の手の負担が大きくなるおそれがあった。また、特許文献２に記載された運転装置の場合、親指でブレーキの操作を行い、親指以外の指でアクセル操作を行うので、運転操作が直感的ではなく、運転者によっては操作しにくい場合があった。
【０００６】
そこで、本開示は、運転者の操作が容易で、運転者の負担が少ない車両用ステアリングハンドルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の車両用ステアリングハンドルは、台形のステアリングホイールと、いずれか一方または両方の脚部に取り付けられたアクセルレバーと、いずれか一方又は両方の前記脚部に取り付けられたブレーキレバーと、を備えること、を特徴とする。
【０００８】
この構成により、運転者がステアリングホイールの脚部を握ることにより、車両の操舵と加速、減速を行うことができるので、運転操作が容易で、運転者の運転操作の負担を少なくできる。
【０００９】
本開示の車両用ステアリングハンドルにおいて、前記ステアリングホイールは、上底部と、前記上底部よりも長い下底部と、左右の前記脚部とで構成される等脚台形の環状体としてもよい。
【００１０】
これにより、運転操作がより容易になる。
（【００１１】以降は省略されています）
