公開番号2025048684
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023188599
出願日2023-11-02
発明の名称伸長可能な表示パネル
出願人ティーシーエルチャイナスターオプトエレクトロニクステクノロジーカンパニーリミテッド,TCL China Star Optoelectronics Technology Co.,Ltd.
代理人個人
主分類G09F 9/30 20060101AFI20250326BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】信頼性の低下を効果的に解決することができる伸長可能な表示パネル。
【解決手段】伸長可能な表示パネルは、複数の画素セルと、伸長可能なブリッジであって、各伸長可能なブリッジは隣接して配置された2つの画素セルと接続される複数の伸長可能なブリッジと、を含み、ここで、画素セルの周縁は少なくとも1つの第1縁部と、少なくとも1つの第1縁部以外の第2縁部とを含み、画素セルは第1縁部において伸長可能なブリッジと接続され、伸長可能な表示パネルは変形防止層をさらに含み、変形防止層は少なくとも一部の第2縁部の周囲に配置され、変形防止層は画素セルの周縁を支持することができるため、画素セルの周縁の形状が変化することを防止する機能を有し、それにより、伸長可能なブリッジが画素セルに応力を加えることによる画素セルの周縁の形状が変化する課題を改善し、又、表示効果を向上させ、伸長可能な表示パネルの信頼性を高めた。

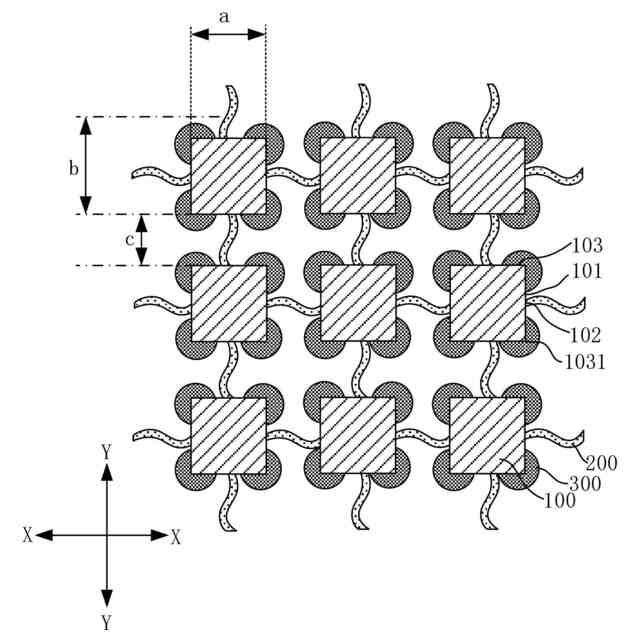

【選択図】図2
特許請求の範囲【請求項１】
複数の画素セルと、伸長可能なブリッジであって、各前記伸長可能なブリッジは隣接して配置された２つの前記画素セルと接続される複数の伸長可能なブリッジと、を含み、ここで、前記画素セルの周縁は少なくとも１つの第１縁部と、前記少なくとも１つの第１縁部以外の第２縁部とを含み、前記画素セルは前記第１縁部において前記伸長可能なブリッジと接続され、
前記伸長可能な表示パネルは変形防止層をさらに含み、前記変形防止層は少なくとも一部の前記第２縁部の周囲に配置される、
伸長可能な表示パネル。
続きを表示（約 1,200 文字）【請求項２】
前記変形防止層は第１弾性係数を有し、前記伸長可能なブリッジは第２弾性係数を有し、ここで、前記第１弾性係数は前記第２弾性係数よりも大きい、
請求項１に記載の伸長可能な表示パネル。
【請求項３】
前記変形防止層の材料は、絶縁材料又は金属材料である、
請求項２に記載の伸長可能な表示パネル。
【請求項４】
前記画素セルは第３弾性係数を有し、前記第１弾性係数は前記第３弾性係数よりも大きく、前記第３弾性係数は前記第２弾性係数よりも大きい、
請求項２に記載の伸長可能な表示パネル。
【請求項５】
前記伸長可能な表示パネルは伸長状態と非伸長状態とを含み、非伸長状態では、前記画素セルの周縁の形状は四角形であり、前記第２縁部は４つの縁角部を含み、ここで、前記変形防止層は４つの前記縁角部を囲む、
請求項１に記載の伸長可能な表示パネル。
【請求項６】

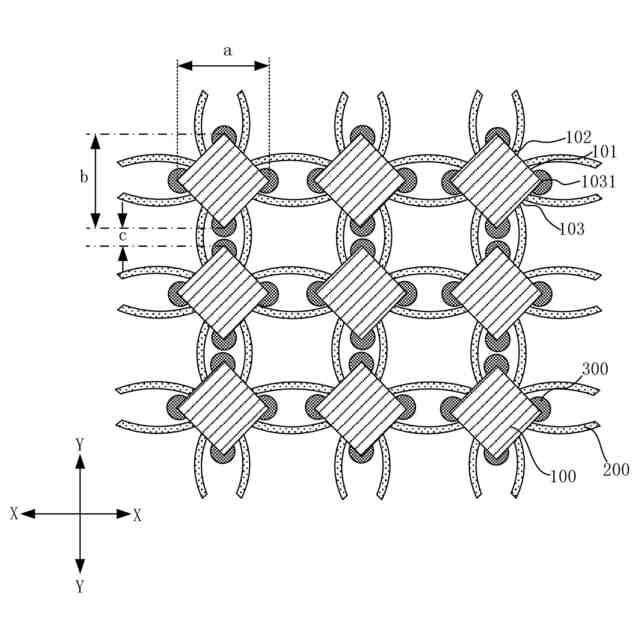

非伸長状態では、いずれか１つの前記画素セルのうち１つの縁角部は、前記画素セルに隣接する他の前記画素セルのうち１つの縁角部と対向して配置され、
伸長状態では、いずれか１つの前記画素セルのうち１つの縁角部は、前記画素セルに隣接する他の前記画素セルのうち１つの縁角部と対向して配置される、
請求項５に記載の伸長可能な表示パネル。
【請求項７】
前記表示パネルは表示領域を含み、前記表示領域は第１表示領域と第２表示領域とを含み、前記第１表示領域及び前記第２表示領域内には複数の画素セルが配置され、前記第２表示領域は前記第１表示領域を囲み、ここで、前記第１表示領域内の各画素セルの周縁は４つの第１縁部を含む、
請求項６に記載の伸長可能な表示パネル。
【請求項８】

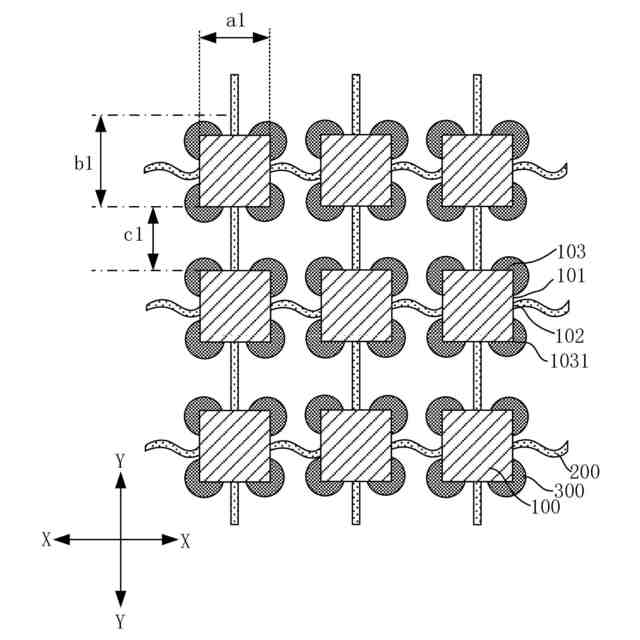

前記第１表示領域内の前記画素セルにおいて、２つの前記第１縁部は前記四角形のうち１つの側辺に位置し、他の２つの前記第１縁部は前記四角形のうち他の１つの側辺に位置し、前記変形防止層は前記四角形のうち他の２つの側辺を囲む、
請求項７に記載の伸長可能な表示パネル。
【請求項９】
前記表示パネルは表示領域を含み、前記表示領域は第１表示領域と第２表示領域とを含み、前記第１表示領域及び前記第２表示領域内にはいずれも複数の画素セルが配置され、前記第２表示領域は前記第１表示領域を囲み、ここで、前記第１表示領域内の各画素セルの周縁は８つの第１縁部を含む、
請求項６に記載の伸長可能な表示パネル。
【請求項１０】

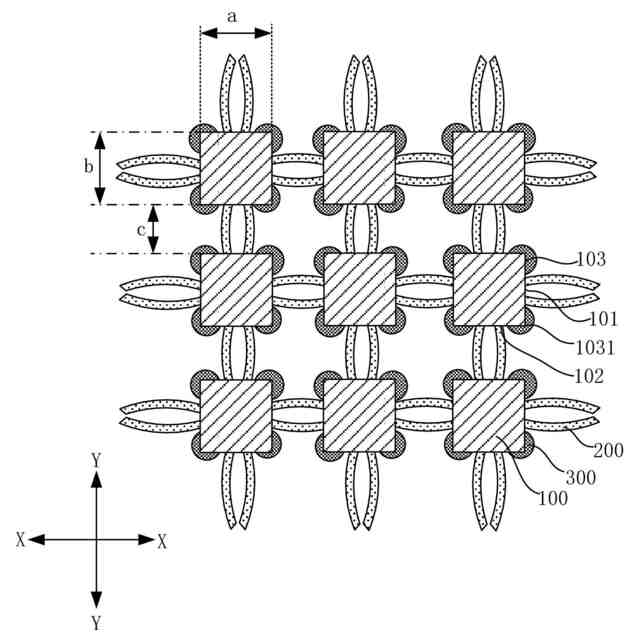

前記第１表示領域内の前記画素セルにおいて、前記四角形の各前記側辺にはそれぞれ２つの前記第１縁部が配置される、
請求項９に記載の伸長可能な表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術分野に関し、具体的には伸長可能な表示パネルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
伸長可能な有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔ－ＥｍｉｔｔｉｎｇＤｉｏｄｅ，ＯＬＥＤと略称する）表示パネルは、液晶ディスプレイに比べ、より軽薄で、表示効果がよく、解像度が高く、色域が広く、より低消費電力で、フレキシブル表示を実現できるなどのメリットを有するため、ここ数年で急速に発展しており、携帯端末の第１順位の伸長可能な表示パネルのタイプとなっている。
【０００３】
伸長可能な有機発光ダイオード表示パネルは、フレキシブル表示の機能を有するため、伸長可能な表示パネルの製造に用いられることができる。しかしながら、従来の伸長可能な表示パネルは、表示機能を実行する時、各画素セルに対応する表示セル領域が伸長状態で変形することによって表示効果及び信頼性に影響を与え、当該課題を早急に解決する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願は伸長可能な表示パネルを提供し、従来の伸長可能な表示パネルにおける表示効果が低下し、信頼性が悪くなるという課題を効果的に解決することができる。
【課題を解決するための手段】
【０００５】
第１方面では、本願は伸長可能な表示パネルを提供し、前記伸長可能な表示パネルは、複数の画素セルと、伸長可能なブリッジであって、各前記伸長可能なブリッジは隣接して配置された２つの前記画素セルと接続される複数の伸長可能なブリッジと、を含み、ここで、前記画素セルの周縁は少なくとも１つの第１縁部を含み、前記画素セルは前記第１縁部において前記伸長可能なブリッジと接続され、前記伸長可能な表示パネルは変形防止層をさらに含み、前記変形防止層は前記第１縁部以外の周縁の周囲に配置される。
【０００６】
好ましくは、前記変形防止層は第１弾性係数を有し、前記伸長可能なブリッジは第２弾性係数を有し、ここで、前記第１弾性係数は前記第２弾性係数よりも大きい。
【０００７】
好ましくは、前記変形防止層の材料は、絶縁材料又は金属材料である。
【０００８】
好ましくは、前記画素セルは第３弾性係数を有し、前記第１弾性係数は前記第３弾性係数よりも大きく、前記第３弾性係数は前記第２弾性係数よりも大きい。
【０００９】
好ましくは、非伸長状態では、前記画素セルの周縁の形状は四角形であり、前記第２縁部は、４つの縁角部を含み、ここで、前記変形防止層は４つの前記縁角部を囲む。
【００１０】
好ましくは、非伸長状態では、いずれか１つの前記画素セルのうち１つの縁角部は、前記画素セルに隣接する他の前記画素セルのうち１つの縁角部と対向して配置され、伸長状態では、いずれか１つの前記画素セルのうち１つの縁角部は、前記画素セルに隣接する他の前記画素セルのうち１つの縁角部と対向して配置される。
（【００１１】以降は省略されています）
