公開番号2025043891
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023151456
出願日2023-09-19
発明の名称ラッチ機構
出願人三菱電機株式会社
代理人弁理士法人クロスボーダー特許事務所
主分類E05C 19/06 20060101AFI20250325BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】ラッチピンとラッチ溝とが接触する面にテーパー角度が設けられたラッチ機構を設計する際、構成部品の製造公差を緩くすることができ、外力が高負荷である場合にラッチが解除される可能性が高くならないテーパー角度を選定する。
【解決手段】ラッチ溝5は、ラッチピン3の嵌合方向41に対して挿入方向40の反対側に第1テーパー角度θ1だけ傾いている第1テーパー面11と、嵌合方向41に対して挿入方向40の反対側に第2テーパー角度θ2だけ傾いている第2テーパー面12とを含む。ラッチピン3の第3テーパー面31は嵌合方向41に対して挿入方向40の反対側に第1テーパー角度θ1だけ傾いており、ラッチピン3の第4テーパー面32は嵌合方向41に対して挿入方向40の反対側に第2テーパー角度θ2だけ傾いている。ラッチ完了状態において、スプリング4の伸展力により、第3テーパー面31が第1テーパー面11に押し付けられる。
【選択図】図1
特許請求の範囲【請求項１】
ラッチ溝が設けられている第１部材と、
前記第１部材の内部において挿入方向に沿って移動する第２部材と、
前記第２部材に設けられているスプリングと、
前記スプリングの伸展力により前記第１部材の内部において嵌合方向に突き出るラッチピンと
を備えるラッチ機構であって、
前記ラッチピンは前記ラッチ溝に嵌合し、
前記ラッチ溝は、前記嵌合方向に対して前記挿入方向の反対側に第１テーパー角度だけ傾いている第１テーパー面と、前記第１テーパー面の前記嵌合方向における下方に隣接している面であって、前記嵌合方向に対して前記挿入方向の反対側に第２テーパー角度だけ傾いている面である第２テーパー面とを含み、
前記第１テーパー面と、前記第２テーパー面との各々は、前記挿入方向の反対側に位置する面であり、
前記第２テーパー角度は、前記第１テーパー角度よりも小さく、
前記ラッチピンは、第３テーパー面と、第４テーパー面とを含み、
前記第３テーパー面は、前記嵌合方向に対して前記挿入方向の反対側に前記第１テーパー角度だけ傾いており、
前記第４テーパー面は、前記第３テーパー面の前記嵌合方向における下方に隣接しており、前記嵌合方向に対して前記挿入方向の反対側に前記第２テーパー角度だけ傾いており、
前記ラッチピンが前記ラッチ溝に嵌合している状態であるラッチ完了状態において、
前記スプリングの伸展力により、前記第３テーパー面が前記第１テーパー面に押し付けられるラッチ機構。
続きを表示（約 530 文字）【請求項２】
前記第２部材が前記挿入方向に沿って前記第１部材の内部を移動している途中において、前記ラッチピンは、前記スプリングの伸展力により、前記第１テーパー面に沿って摺動する請求項１に記載のラッチ機構。
【請求項３】
前記ラッチ完了状態において、
前記第１テーパー面と、前記第３テーパー面との間には隙間がなく、
前記第２テーパー面と、前記第４テーパー面との間には隙間が存在する請求項１又は２に記載のラッチ機構。
【請求項４】
前記ラッチ完了状態において、前記スプリングの伸展力の分力により、前記第２部材の面のうち前記挿入方向側に位置する面は、前記第１部材の内部の面のうち前記挿入方向側に位置する面に押し付けられる請求項１又は２に記載のラッチ機構。
【請求項５】
前記ラッチ完了状態において、前記スプリングの伸展力の分力により、前記第２部材の面のうち前記嵌合方向の反対側に位置する面は、前記第１部材の内部の面のうち前記嵌合方向の反対側に位置する面に押し付けられる請求項１又は２に記載のラッチ機構。
【請求項６】
前記第２テーパー角度は０度である請求項１又は２に記載のラッチ機構。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ラッチ機構に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来のラッチ機構として、具体例として特許文献１に見られるようなラッチ機構が存在する。
特許文献１が開示しているラッチ機構では、連結部材Ａと連結部材Ｂとが駆動軸を介して相対的に回転運動し、所望の角度まで回転すると、連結部材Ｂに実装されたばねによってピンが、連結部材Ａに設けられたラッチ溝に嵌合してラッチが完了する。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－２９３７８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラッチ完了時においてラッチピンとラッチ溝とが接触する面は、ラッチピンの嵌合方向に対して傾いている。当該面の傾きをテーパー角度と呼ぶ。テーパー角度を設けることによって生じる効果は下記の通りである。
【０００５】
（効果１）構成部品の製造公差を緩くすることが可能となる。
テーパー角度が設けられている場合、ラッチ完了位置よりも手前にあるラッチ開始位置において、ラッチピンがラッチ溝に対して嵌合を開始する。そのため、各部品に製造誤差が存在する場合であっても、ラッチピンがラッチ溝に嵌合し、スプリングの伸展力によってラッチピンがラッチ溝のテーパー面に押しつけられて接触し、ラッチピンがラッチ完了位置に到達してラッチが完了する。ここで、テーパー面はテーパー角度が設けられている面である。
なお、テーパー角度が設けられていない場合、挿入方向におけるラッチピンのラッチ開始位置とラッチ完了位置との差がゼロに近づく。そのため、この場合において、各部品に許容される製造公差を厳しくしないと、ラッチピンがラッチ完了位置に到達してもラッチピンが挿入されない、又は、ラッチピンがラッチ溝に嵌合してもラッチピンとラッチ溝とが接触している面において隙間が生じる。
【０００６】
（効果２）外力が高負荷である場合、ラッチが解除される可能性が生じる。
ラッチ完了状態において、ラッチを解除する方向の外力が部材Ａと部材Ｂとに作用するとき、テーパー角度に応じた外力の分力が嵌合方向と逆方向にラッチピンに対して作用する。スプリングの伸展力がこの分力よりも小さい場合において、ラッチピンが嵌合方向と逆方向に動き出し、最終的にはラッチピンが全てラッチ溝から抜けてラッチが解除されてしまうこともある。
一方、スプリングの伸展力を増加させると、ラッチ動作中における部品間の摩擦力が大きくなる。そのため、ラッチさせるために必要な力（モーター出力トルクなど）を大きくする必要が生じ、結果として、質量及び電力などのリソースを増加せざるを得なくなる。
【０００７】
上記の２つの効果は相反する。そのため、ラッチピンとラッチ溝とが接触する面にテーパー角度が設けられたラッチ機構を設計する際、相反する２つの効果を比較検討してテーパー角度を選定する必要があるという課題があった。
本開示は、ラッチピンとラッチ溝とが接触する面にテーパー角度が設けられたラッチ機構を設計する際、テーパー角度を大きくすると構成部品の製造公差を緩くすることができる反面、外力が高負荷である場合にラッチが解除される可能性が高くなるという相反する２つの効果を比較検討せずにテーパー角度を選定することを目的とする。
【課題を解決するための手段】
【０００８】
本開示に係るラッチ機構は、
ラッチ溝が設けられている第１部材と、
前記第１部材の内部において挿入方向に沿って移動する第２部材と、
前記第２部材に設けられているスプリングと、
前記スプリングの伸展力により前記第１部材の内部において嵌合方向に突き出るラッチピンと
を備えるラッチ機構であって、
前記ラッチピンは前記ラッチ溝に嵌合し、
前記ラッチ溝は、前記嵌合方向に対して前記挿入方向の反対側に第１テーパー角度だけ傾いている第１テーパー面と、前記第１テーパー面の前記嵌合方向における下方に隣接している面であって、前記嵌合方向に対して前記挿入方向の反対側に第２テーパー角度だけ傾いている面である第２テーパー面とを含み、
前記第１テーパー面と、前記第２テーパー面との各々は、前記挿入方向の反対側に位置する面であり、
前記第２テーパー角度は、前記第１テーパー角度よりも小さく、
前記ラッチピンは、第３テーパー面と、第４テーパー面とを含み、
前記第３テーパー面は、前記嵌合方向に対して前記挿入方向の反対側に前記第１テーパー角度だけ傾いており、
前記第４テーパー面は、前記第３テーパー面の前記嵌合方向における下方に隣接しており、前記嵌合方向に対して前記挿入方向の反対側に前記第２テーパー角度だけ傾いており、
前記ラッチピンが前記ラッチ溝に嵌合している状態であるラッチ完了状態において、
前記スプリングの伸展力により、前記第３テーパー面が前記第１テーパー面に押し付けられる。
【発明の効果】
【０００９】
本開示によれば、ラッチ溝は、第１テーパー面と第２テーパー面とを含む。ラッチピンは、第３テーパー面と、第４テーパー面とを含む。ここで、第２テーパー面は、第１テーパー面の嵌合方向における下方に隣接している。第１テーパー面は挿入方向の反対側に第１テーパー角度だけ傾いている。第２テーパー面は挿入方向の反対側に第２テーパー角度だけ傾いている。第３テーパー面は挿入方向の反対側に第１テーパー角度だけ傾いている。第４テーパー面は挿入方向の反対側に第２テーパー角度だけ傾いている。第２テーパー角度は、第１テーパー角度よりも小さい。ラッチ完了状態において、第３テーパー面は第１テーパー面に押し付けられる。そのため、本開示によれば、第１テーパー面と第２テーパー面と第３テーパー面と第４テーパー面とにおいて２種類のテーパー角度が設けられていることにより、構成部品の製造公差を緩くすることができ、外力が高負荷である場合であってもラッチが解除されない。
従って、本開示によれば、ラッチピンとラッチ溝とが接触する面にテーパー角度が設けられたラッチ機構を設計する際、相反する２つの効果を比較検討せずにテーパー角度を選定することができる。
【図面の簡単な説明】
【００１０】

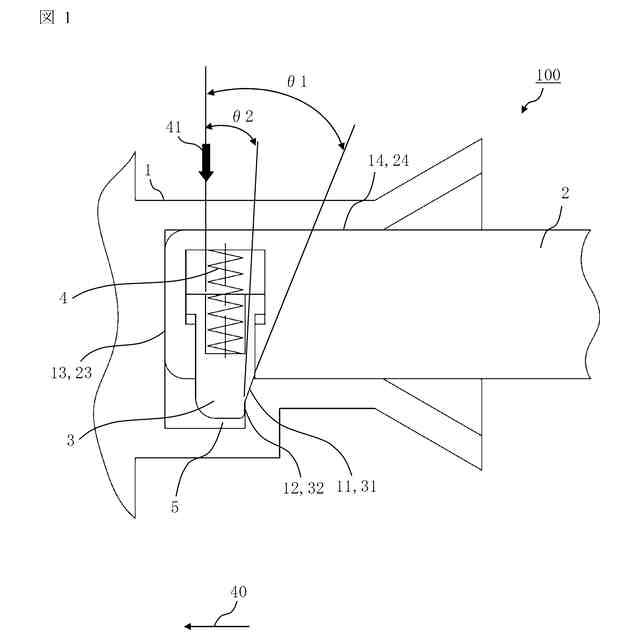

実施の形態１に係るラッチ機構１００の構成例を示す図。
実施の形態１に係るラッチ機構１００の動作シーケンスを示す図であり、（ａ）は挿入の開始前を示す図、（ｂ）は挿入途中を示す図、（ｃ）はラッチ動作の開始時を示す図、（ｄ）はラッチ動作を示す図、（ｅ）はラッチ完了状態を示す図。
実施の形態１に係るラッチ機構１００に外力が作用する場合を説明する図であり、（ａ）はラッチ完了状態を示す図、（ｂ）はラッチ機構１００に外力が作用する様子を示す図。
従来技術に係るラッチ機構２００を表す図であり、（ａ）は嵌合開始時を示す図、（ｂ）は嵌合途中を示す図、（ｃ）はラッチ完了状態を示す図。
従来技術に係るラッチ機構２００を表す図であり、（ａ）は嵌合開始時を示す図、（ｂ）はラッチ完了状態を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
