公開番号2025042065
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023148874
出願日2023-09-14
発明の名称電極の製造方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 4/139 20100101AFI20250319BHJP(基本的電気素子)
要約【課題】生産性を向上できる電極の製造方法を提供する。
【解決手段】電極の製造方法であって、基材に電極スラリーを塗工する塗工工程と、前記電極スラリーを乾燥する乾燥工程と、を有し、前記乾燥工程は、前記塗工工程後、前記電極スラリーを第1露点下で定率乾燥する第1工程と、前記第1工程後、前記電極スラリーを第2露点下で減率乾燥する第2工程と、前記第2工程後、前記電極スラリーを第3露点下で減率乾燥する第3工程と、を含み、前記第2露点は、前記第1露点よりも低く、前記第3露点は、前記第2露点よりも低い、電極の製造方法。

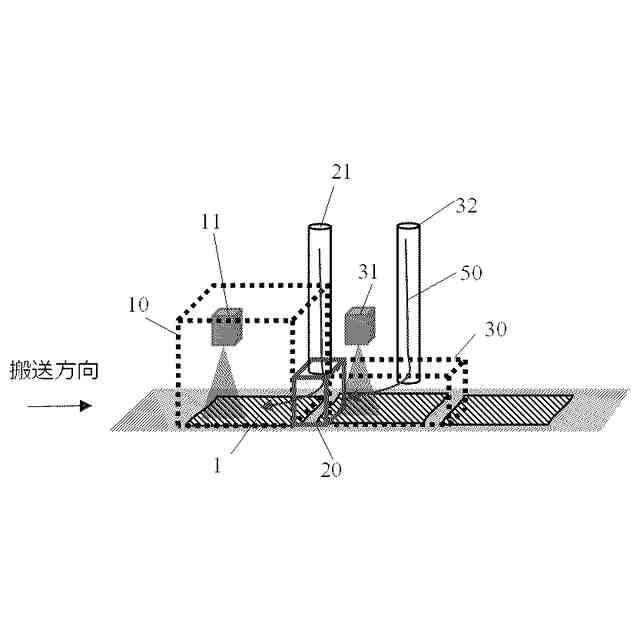

【選択図】図1
特許請求の範囲【請求項１】
電極の製造方法であって、
基材に電極スラリーを塗工する塗工工程と、
前記電極スラリーを乾燥する乾燥工程と、を有し、
前記乾燥工程は、
前記塗工工程後、前記電極スラリーを第１露点下で定率乾燥する第１工程と、
前記第１工程後、前記電極スラリーを第２露点下で減率乾燥する第２工程と、
前記第２工程後、前記電極スラリーを第３露点下で減率乾燥する第３工程と、を含み、
前記第２露点は、前記第１露点よりも低く、
前記第３露点は、前記第２露点よりも低い、電極の製造方法。
続きを表示（約 300 文字）【請求項２】
前記第１工程における第１炉内の圧力は、前記第２工程における第２炉内の圧力よりも小さく、
前記第２工程における前記第２炉内の圧力は、前記第３工程における第３炉内の圧力よりも小さい、請求項１に記載の電極の製造方法。
【請求項３】
前記第３工程における前記第３炉内の温度は、６５℃以上である、請求項２に記載の電極の製造方法。
【請求項４】
前記第１炉の体積は、前記第２炉及び前記第３炉の体積よりも大きい、請求項２に記載の電極の製造方法。
【請求項５】
前記第３露点は、－２０℃以下である、請求項１に記載の電極の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電極の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１において開示されるような電極の製造方法に関して様々な技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４５０３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術では、プレス加工時の残留応力が経時的に開放され電極厚みが増加する電極のスプリングバックを抑制するため、塗工乾燥処理、プレス処理、ベーク（絶乾）処理の順に処理しているが、塗工乾燥処理後のワーク温度が高い状態でプレス処理をすると、電極合材の線膨張量と集電体の線膨張量が異なることによる電極ひずみが生じてしまうため、プレス処理前に一度温度を下げる必要がある。
よって、塗工乾燥処理で温度を上げたにもかかわらず、一度温度を低下させ、再度ベーク処理で温度を上げる必要があり、エネルギー効率が悪い（生産性が低い）。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、生産性を向上できる電極の製造方法を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１実施形態においては、電極の製造方法であって、
基材に電極スラリーを塗工する塗工工程と、
前記電極スラリーを乾燥する乾燥工程と、を有し、
前記乾燥工程は、
前記塗工工程後、前記電極スラリーを第１露点下で定率乾燥する第１工程と、
前記第１工程後、前記電極スラリーを第２露点下で減率乾燥する第２工程と、
前記第２工程後、前記電極スラリーを第３露点下で減率乾燥する第３工程と、を含み、
前記第２露点は、前記第１露点よりも低く、
前記第３露点は、前記第２露点よりも低い、電極の製造方法を提供する。
【０００７】
本開示の第２実施形態においては、第１実施形態において、前記第１工程における第１炉内の圧力は、前記第２工程における第２炉内の圧力よりも小さく、
前記第２工程における前記第２炉内の圧力は、前記第３工程における第３炉内の圧力よりも小さくてもよい。
【０００８】
本開示の第３実施形態においては、第２実施形態において、前記第３工程における前記第３炉内の温度は、６５℃以上であってもよい。
【０００９】
本開示の第４実施形態においては、第２実施形態において、前記第１炉の体積は、前記第２炉及び前記第３炉の体積よりも大きくてもよい。
【００１０】
本開示の第５実施形態においては、第１実施形態において、前記第３露点は、－２０℃以下であってもよい。
【発明の効果】
（【００１１】以降は省略されています）
