公開番号2025040579
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147471
出願日2023-09-12
発明の名称ロータ
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類H02K 1/276 20220101AFI20250317BHJP(電力の発電,変換,配電)
要約【課題】磁石をロータコアに容易に固定する。
【解決手段】ロータは、ロータコアと、シャフトと、複数の磁石を有する。前記ロータコアが、中心孔と、前記中心孔の周囲に配置されている複数の磁石収容孔とを有している。前記シャフトが、前記ロータコアの中心孔内に配置されており、前記シャフトから前記ロータコアに圧力が加わっている状態で前記ロータコアに固定されている。前記各磁石が、対応する前記磁石収容孔内に配置されており、前記シャフトから前記ロータコアに加わる前記圧力によって前記ロータコアに固定されている。
【選択図】図1
特許請求の範囲【請求項１】
ロータコアと、シャフトと、複数の磁石を有するロータであって、
前記ロータコアが、中心孔と、前記中心孔の周囲に配置されている複数の磁石収容孔を有し、
前記シャフトが、前記ロータコアの中心孔内に配置されており、前記シャフトから前記ロータコアに圧力が加わっている状態で前記ロータコアに固定されており、
前記各磁石が、対応する前記磁石収容孔内に配置されており、前記シャフトから前記ロータコアに加わる前記圧力によって前記ロータコアに固定されている、
ロータ。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示の技術は、ロータに関する。
続きを表示（約 1,400 文字）【０００２】
特許文献１に開示のロータでは、ロータコアに設けられた磁石収容孔内に磁石が固定されている。磁石を固定するステーキング工程では、磁石収容孔内に磁石を収容した状態で、ロータコアの磁石収容孔よりも内側の部位が軸方向両側から加圧される。これによって、磁石収容孔の内面が磁石に向かって変形し、磁石がかしめ固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－００３７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術では、磁石をロータコアに固定するステーキング工程が複雑であった。本明細書では、磁石をロータコアに容易に固定することが可能なロータの構造を提案する。
【課題を解決するための手段】
【０００５】
本明細書が開示するロータは、ロータコアと、シャフトと、複数の磁石を有する。前記ロータコアが、中心孔と、前記中心孔の周囲に配置されている複数の磁石収容孔を有している。前記シャフトが、前記ロータコアの中心孔内に配置されており、前記シャフトから前記ロータコアに圧力が加わっている状態で前記ロータコアに固定されている。前記各磁石が、対応する前記磁石収容孔内に配置されており、前記シャフトから前記ロータコアに加わる前記圧力によって前記ロータコアに固定されている。
【０００６】
このロータの製造工程では、磁石収容孔内に磁石が収容された状態で中心孔内にシャフトを固定すると、シャフトからロータコアに加わる圧力によって磁石が固定される。共通の工程でシャフトと磁石をロータコアに固定できるので、磁石をロータコアに容易に固定できる。
【図面の簡単な説明】
【０００７】
ロータの側面図。

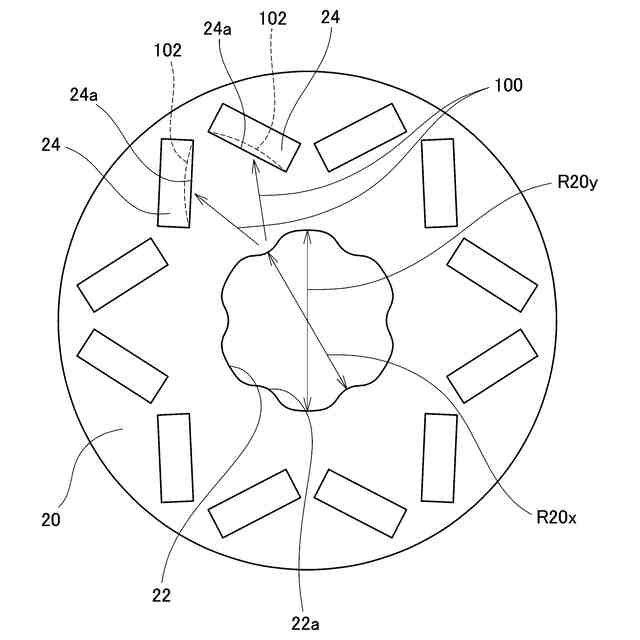

シャフト取り付け前のロータコアの側面図。
【発明を実施するための形態】
【０００８】

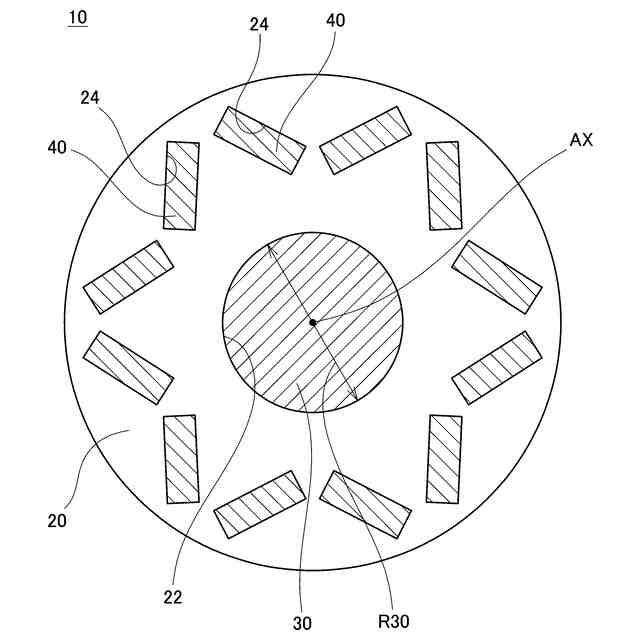

図１は、ロータ１０を回転軸ＡＸと平行な方向（以下、軸方向という）に沿って見た側面図である。ロータ１０は、電気モータの一部であり、図示しないステータの内部に収容されている。図１に示すように、ロータ１０は、ロータコア２０、シャフト３０、及び、複数の磁石４０を有している。なお、図１では、図の見易さのため、シャフト３０と磁石４０をハッチングにより示している。
【０００９】
ロータコア２０は、複数の電磁鋼板が軸方向に積層された積層体によって構成されている。ロータコア２０は円筒形状を有している。ロータコア２０の中心には、回転軸ＡＸに沿って伸びる中心孔２２が設けられている。中心孔２２は、ロータコア２０を軸方向に貫通している。中心孔２２の周囲には、複数の磁石収容孔２４が設けられている。磁石収容孔２４は、中心孔２２の周囲に一定の角度間隔で配置されている。各磁石収容孔２４は、ロータコア２０を軸方向に貫通している。各磁石収容孔２４は、矩形の断面形状を有している。
【００１０】
シャフト３０は、ロータコア２０の中心孔２２内に挿入されている。シャフト３０は、中心孔２２内でロータコア２０に固定されている。後述するように、シャフト３０は中心孔２２内に圧入されている。したがって、シャフト３０からロータコア２０に圧力が加わっている。
（【００１１】以降は省略されています）
