公開番号2025027633
公報種別公開特許公報(A)
公開日2025-02-28
出願番号2023132577
出願日2023-08-16
発明の名称ワイヤハーネス
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H02G 15/18 20060101AFI20250220BHJP(電力の発電,変換,配電)
要約【課題】高温環境下においても高い防水性を確保可能としたワイヤハーネスを提供すること。
【解決手段】ワイヤハーネス11は、第1シールド電線12及び第2シールド電線13,14を備える。ワイヤハーネス11は、第1芯線12a及び第2芯線13a,14aが接続されている芯線接続部16と、芯線接続部16の外周を覆う内部熱収縮チューブ21と、内部熱収縮チューブ21の外周を覆いつつ第1シールド部材12c及び第2シールド部材13c,14cが接続されているシールド連結部材31と、シールド連結部材31の外周を覆いつつ内側に接着剤37が設けられる熱収縮チューブ34と、隣り合う2つの第2シールド電線13,14の間に介在されつつ熱収縮チューブ34内の接着剤37を封止するスペーサ35とを備える。
【選択図】図1
特許請求の範囲【請求項１】
複数のシールド電線を備えるワイヤハーネスであって、
それぞれの前記シールド電線は、芯線と、前記芯線の外周を覆う絶縁被覆と、前記絶縁被覆の外周を覆うシールド部材と、を有し、
前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆う絶縁部と、前記絶縁部の外周を覆いつつ前記シールド部材同士が接続されているシールド接続部と、前記シールド接続部の外周を覆いつつ内側に接着剤が設けられる外装部と、前記複数のシールド電線のうち隣り合う２つのシールド電線の間に介在されつつ前記外装部内の前記接着剤を封止するスペーサと、を備える、
ワイヤハーネス。
続きを表示（約 780 文字）【請求項２】
前記スペーサは、前記シールド電線の外周面と面接触可能に形成されている、
請求項１に記載のワイヤハーネス。
【請求項３】
前記シールド電線は、前記シールド部材の外周を覆いつつ外周が円形の外側絶縁被覆を有し、
前記スペーサは、前記外側絶縁被覆の外周面に沿った円弧面を有する、
請求項２に記載のワイヤハーネス。
【請求項４】
前記スペーサは、前記隣り合う２つのシールド電線の間を最短距離で繋ぎつつ前記外装部内の前記接着剤を封止する平坦面を有する、
請求項１に記載のワイヤハーネス。
【請求項５】
前記スペーサは、前記外装部の開口端に設けられることにより、前記外装部内の前記接着剤を封止する、
請求項１に記載のワイヤハーネス。
【請求項６】
前記スペーサは、一部が前記外装部の開口端から外部に突出するように設けられている、
請求項５に記載のワイヤハーネス。
【請求項７】
前記隣り合う２つのシールド電線は、前記スペーサが配置される部位において全体が離れて配置され、
前記隣り合う２つのシールド電線の間に介在される前記スペーサは単一の部品である、
請求項１に記載のワイヤハーネス。
【請求項８】
前記ワイヤハーネスは、前記外装部の開口端の全周を含む部位に巻き付けられているテープ部材を備える、
請求項１に記載のワイヤハーネス。
【請求項９】
前記スペーサは、一部が前記外装部の開口端から外部に突出するように設けられ、
前記テープ部材は、前記外装部の開口端から外部に突出した前記スペーサにも巻き付けられている、
請求項８に記載のワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ワイヤハーネスとしては、複数の電線の芯線同士が接続された接続部を有するものがある（例えば、特許文献１参照）。このワイヤハーネスでは、接続部が樹脂材料よりなる防水部に覆われることで接続部の防水性が確保されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－３４１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のようなワイヤハーネスの電線としては、シールド電線が採用される場合がある。シールド電線は、絶縁被覆を介して芯線の外周を覆う編組線等のシールド部材を有することにより、電磁波の放射が抑えられる。また、このような場合、シールド部材同士が接続されているシールド接続部の外周を熱収縮チューブ等の外装部で覆いつつその外装部の内側に設けた接着剤によって防水性を確保することが考えられる。このようにすると、ワイヤハーネスの小型化、及び低コスト化が可能となる。しかしながら、このように接着剤を用いた場合、高温環境下においては、隣り合う２つのシールド電線の間から接着剤が外装部の外に溶け出す虞があった。よって、防水性が低下する虞があった。
【０００５】
本開示の目的は、高温環境下においても高い防水性を確保可能としたワイヤハーネスを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、複数のシールド電線を備えるワイヤハーネスであって、それぞれの前記シールド電線は、芯線と、前記芯線の外周を覆う絶縁被覆と、前記絶縁被覆の外周を覆うシールド部材と、を有し、前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆う絶縁部と、前記絶縁部の外周を覆いつつ前記シールド部材同士が接続されているシールド接続部と、前記シールド接続部の外周を覆いつつ内側に接着剤が設けられる外装部と、前記複数のシールド電線のうち隣り合う２つのシールド電線の間に介在されつつ前記外装部内の前記接着剤を封止するスペーサと、を備える。
【発明の効果】
【０００７】
本開示のワイヤハーネスによれば、高温環境下においても高い防水性を確保できる。
【図面の簡単な説明】
【０００８】
図１は、一実施形態におけるワイヤハーネスの断面図である。

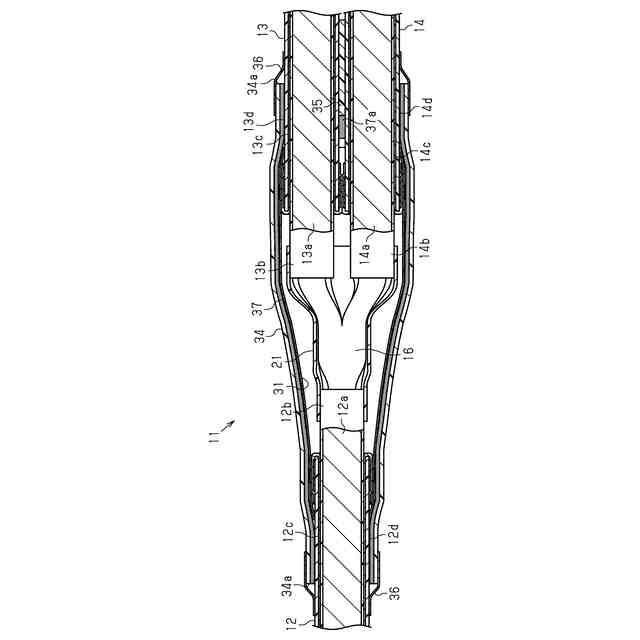

図２は、一実施形態におけるワイヤハーネスの一部拡大断面図である。
図３は、一実施形態におけるワイヤハーネスの一部拡大断面図である。

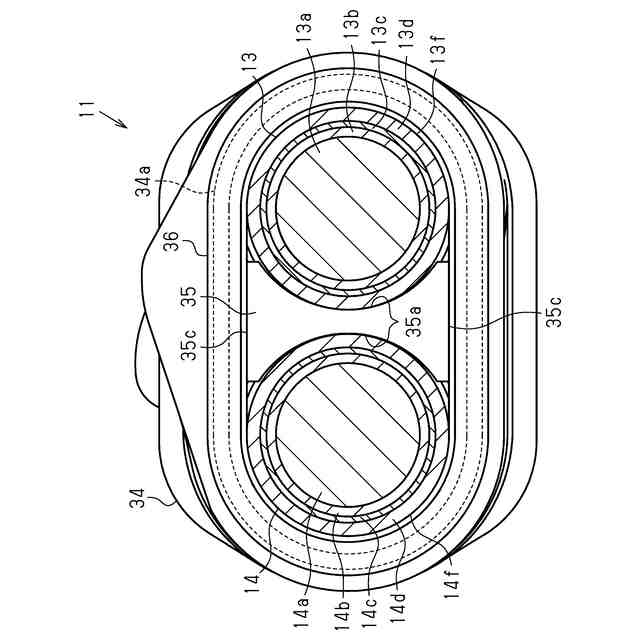

図４は、図３の４－４線に沿った断面図である。

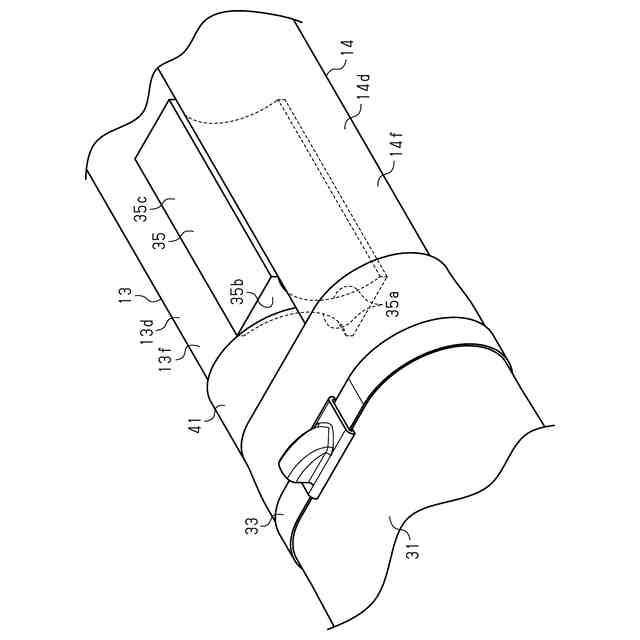

図５は、一実施形態におけるワイヤハーネスの製造過程の一部拡大斜視図である。
図６は、一実施形態におけるワイヤハーネスの製造過程の平面図である。

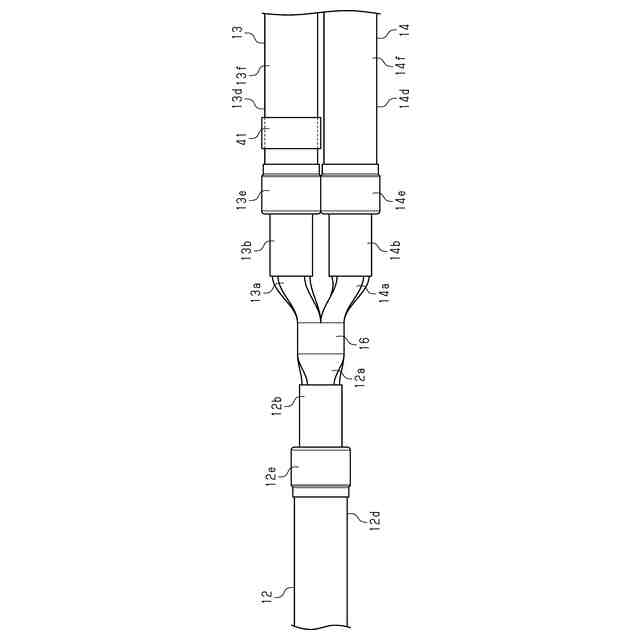

図７は、一実施形態におけるワイヤハーネスの製造過程の平面図である。

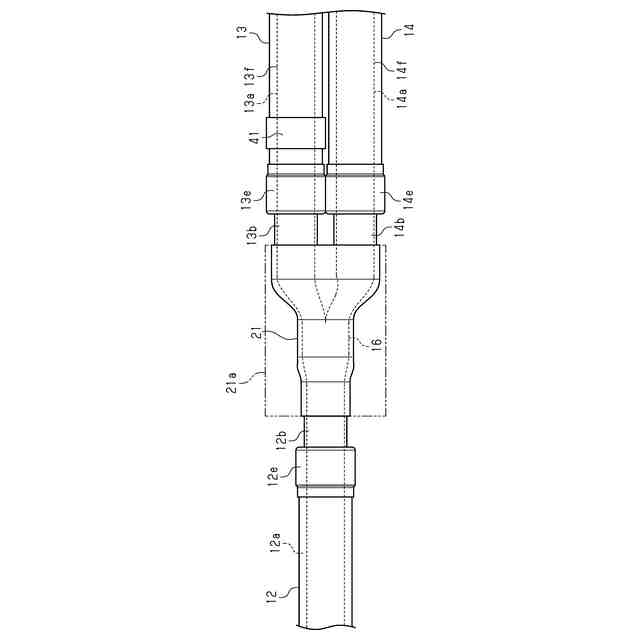

図８は、一実施形態におけるワイヤハーネスの製造過程の平面図である。

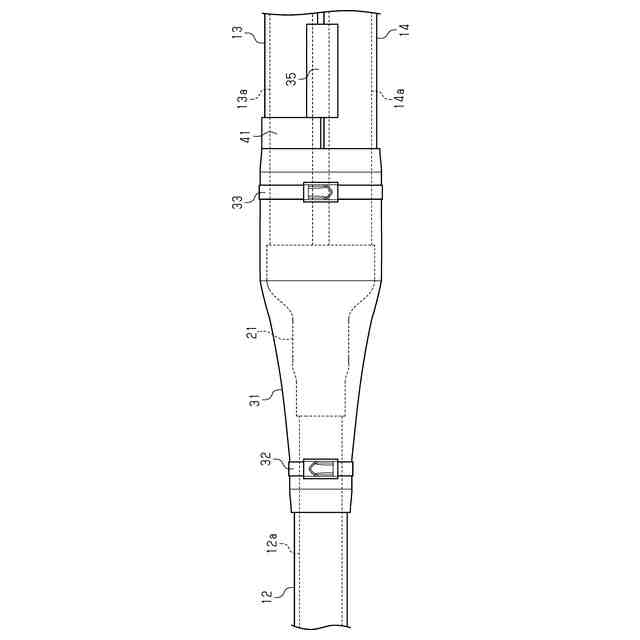

図９は、一実施形態におけるワイヤハーネスの製造過程の平面図である。
図１０は、一実施形態におけるワイヤハーネスの平面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のワイヤハーネスは、
［１］複数のシールド電線を備えるワイヤハーネスであって、それぞれの前記シールド電線は、芯線と、前記芯線の外周を覆う絶縁被覆と、前記絶縁被覆の外周を覆うシールド部材と、を有し、前記ワイヤハーネスは、前記芯線同士が接続されている芯線接続部と、前記芯線接続部の外周を覆う絶縁部と、前記絶縁部の外周を覆いつつ前記シールド部材同士が接続されているシールド接続部と、前記シールド接続部の外周を覆いつつ内側に接着剤が設けられる外装部と、前記複数のシールド電線のうち隣り合う２つのシールド電線の間に介在されつつ前記外装部内の前記接着剤を封止するスペーサと、を備える。
【００１０】
同構成によれば、スペーサによって、隣り合う２つのシールド電線の間から接着剤が外装部外に溶け出すことが抑制される。よって、高温環境下においても高い防水性を確保することができる。
（【００１１】以降は省略されています）
