特許ウォッチ

公開番号2025025302
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023129953
出願日2023-08-09
発明の名称緩衝材用紙および紙緩衝材
出願人王子ホールディングス株式会社
代理人弁理士法人大谷特許事務所
主分類D21H 27/10 20060101AFI20250214BHJP(製紙;セルロースの製造)
要約【課題】緩衝性に優れる紙緩衝材が得られるとともに、折り曲げ加工性に優れる緩衝材用紙を提供すること、さらに、前記緩衝材用紙から得られる紙緩衝材を提供すること。
【解決手段】密度が0.80g/cm³以下であり、JIS P 8113:2006に準拠して測定される縦方向の引張弾性率と横方向の引張弾性率の相乗平均値が2.4GPa以上4.5GPa以下である、緩衝材用紙。
【選択図】なし

特許請求の範囲【請求項１】
密度が０．８０ｇ／ｃｍ
３
以下であり、
ＪＩＳＰ８１１３：２００６に準拠して測定される縦方向の引張弾性率と横方向の引張弾性率の相乗平均値が２．４ＧＰａ以上４．５ＧＰａ以下である、
緩衝材用紙。
続きを表示（約 500 文字）【請求項２】
縦方向の引張弾性率が３．８ＧＰａ以上７．５ＧＰａ以下であり、かつ、横方向の引張弾性率が１．５ＧＰａ以上３．０ＧＰａ以下である、請求項１に記載の緩衝材用紙。
【請求項３】
緩衝材用紙を構成するパルプ繊維のカール値が９．０％以下である、請求項１に記載の緩衝材用紙。
【請求項４】
坪量が４０ｇ／ｍ
２
以上１５０ｇ／ｍ
２
以下である、請求項１に記載の緩衝材用紙。
【請求項５】
緩衝材用紙が原料パルプとして針葉樹未晒クラフトパルプ（ＮＵＫＰ）および広葉樹未晒クラフトパルプ（ＬＵＫＰ）を含有し、針葉樹未晒クラフトパルプと広葉樹未晒クラフトパルプとの質量比（ＮＵＫＰ：ＬＵＫＰ）が３０：７０以上８０：２０以下である、請求項１に記載の緩衝材用紙。
【請求項６】
緩衝材用紙の原料パルプのカナダ標準ろ水度（ＣＳＦ）が３００ｍＬ以上６５０ｍＬ以下である、請求項１に記載の緩衝材用紙。
【請求項７】
請求項１～６のいずれか１項に記載の緩衝材用紙を折り曲げてなる、紙緩衝材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、緩衝材用紙および紙緩衝材に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
梱包用の段ボールケース等のケースの中に商品等の収容物を収納したときに生じるケースと収容物との隙間を埋め、また、輸送の際に生じる収容物に加わる振動・衝撃等を吸収するために、緩衝材が利用されている。
緩衝材として、エアーキャップ、エアークッション、発泡チップなどが使用されてきた。エアーキャップおよびエアークッションは、ポリエチレンなどの樹脂によって形成され、樹脂シートに多数の中空の突起が形成されたものである。発泡チップは、発泡性を有する樹脂により形成された、比較的小サイズの緩衝材であり、ケースと収容物との隙間を埋めるように詰めて使用する。
環境保護の観点から、上述したようなプラスチック製の緩衝材に代わり、紙製の緩衝材（紙緩衝材）が普及しつつある。
【０００３】
特許文献１は、従来緩衝材の利点、すなわち、安価に製造することができ、焼却処分時に有害ガスが発生しない等の点から廃棄処分が容易に行え、しかも、不定型であるので汎用性があるといった利点をそのまま有し、さらに、優れた緩衝効果を有する紙製緩衝材およびその製造方法を提供することを目的として、軸線方向に亘ってスリットが形成された中空ドラムの前記スリットから前記中空ドラム内に紙片を供給し、前記紙片の先端を前記中空ドラムの内面に引っ掛け、さらに前記紙片の供給を続けることによって、前記紙片を前記中空ドラム内においてジグザグに折り曲げ、次いで、前記中空ドラム内のジグザグに折り曲げられた前記紙片を、前記中空ドラム内をその軸線方向に沿って移動可能な圧縮板を移動させることによって、前記中空ドラムの端部側から圧縮して丸めることを特徴とする、紙製緩衝材の製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第４３３１２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の紙緩衝材の製造方法は、紙片から折り曲げられた紙緩衝材の製造方法について検討されているが、紙緩衝材に使用される緩衝材用紙自体について検討されていない。
本発明は、緩衝性に優れる紙緩衝材が得られるとともに、折り曲げ加工性に優れる緩衝材用紙を提供することを目的とする。さらに、本発明は、前記緩衝材用紙から得られる紙緩衝材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、緩衝材用紙の密度を特定の値以下とし、かつ、縦方向の引張弾性率と横方向の引張弾性率との相乗平均値を特定の範囲とすることにより、上記の課題が解決されることを見出した。
すなわち、本発明は、以下の＜１＞～＜７＞に関する。
＜１＞密度が０．８０ｇ／ｃｍ
３
以下であり、ＪＩＳＰ８１１３：２００６に準拠して測定される縦方向の引張弾性率と横方向の引張弾性率の相乗平均値が２．４ＧＰａ以上４．５ＧＰａ以下である、緩衝材用紙。
＜２＞縦方向の引張弾性率が３．８ＧＰａ以上７．５ＧＰａ以下であり、かつ、横方向の引張弾性率が１．５ＧＰａ以上３．０ＧＰａ以下である、＜１＞に記載の緩衝材用紙。
＜３＞緩衝材用紙を構成するパルプ繊維のカール値が９．０％以下である、＜１＞または＜２＞に記載の緩衝材用紙。
＜４＞坪量が４０ｇ／ｍ
２
以上１５０ｇ／ｍ
２
以下である、＜１＞～＜３＞のいずれか１つに記載の緩衝材用紙。
＜５＞緩衝材用紙が原料パルプとして針葉樹未晒クラフトパルプ（ＮＵＫＰ）および広葉樹未晒クラフトパルプ（ＬＵＫＰ）を含有し、針葉樹未晒クラフトパルプと広葉樹未晒クラフトパルプとの質量比（ＮＵＫＰ：ＬＵＫＰ）が３０：７０以上８０：２０以下である、＜１＞～＜４＞のいずれか１つに記載の緩衝材用紙。
＜６＞緩衝材用紙の原料パルプのカナダ標準ろ水度（ＣＳＦ）が３００ｍＬ以上６５０ｍＬ以下である、＜１＞～＜５＞のいずれか１つに記載の緩衝材用紙。
＜７＞＜１＞～＜６＞のいずれか１つに記載の緩衝材用紙を折り曲げてなる、紙緩衝材。
【発明の効果】
【０００７】
本発明によれば、緩衝性に優れる紙緩衝材が得られるとともに、折り曲げ加工性に優れる緩衝材用紙が提供される。さらに、本発明によれば、前記緩衝材用紙から得られる紙緩衝材が提供される。
【図面の簡単な説明】
【０００８】

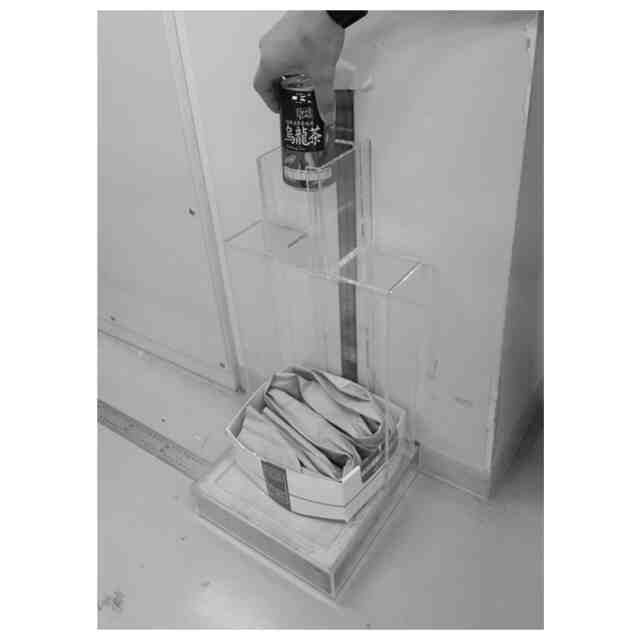

実施例で使用した緩衝性を評価した装置を示す図である。

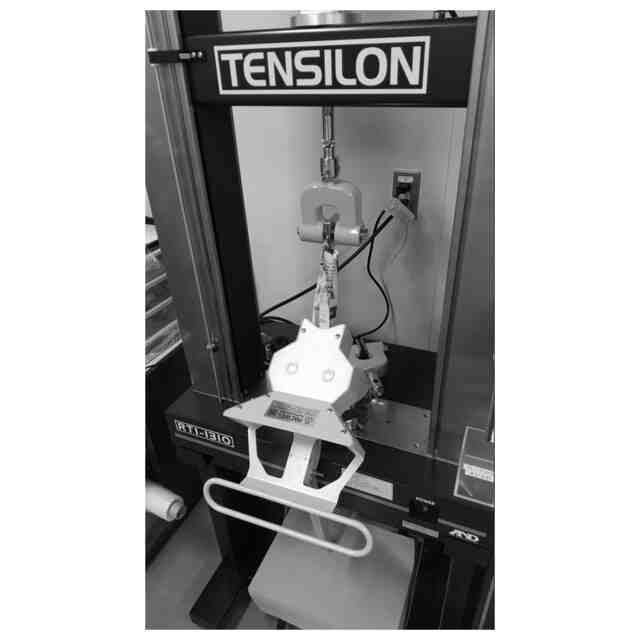

実施例で使用した折り曲げ加工性を評価した装置を示す図である。
【発明を実施するための形態】
【０００９】
［緩衝材用紙］
本実施形態の緩衝材用紙は、密度が０．８０ｇ／ｃｍ
３
以下であり、ＪＩＳＰ８１１３：２００６に準拠して測定される縦方向の引張弾性率と横方向の引張弾性率の相乗平均値（以下、引張弾性率の平均値ともいう）が２．４ＧＰａ以上４．５ＧＰａ以下である。
本実施形態の緩衝材用紙によれば、緩衝性に優れる紙緩衝材が得られるとともに、折り曲げ加工性に優れる緩衝材用紙が提供される。
上記の効果が得られる理由としては、密度が０．８０ｇ／ｃｍ
３
以下であることにより、紙中のパルプ繊維間に多くの空隙が形成され、緩衝性に優れた緩衝材用紙が得られたと考えられる。また、引張弾性率の平均値が大きい値であると、緩衝性に優れるが、折り曲げ加工性に劣る傾向がある。引張弾性率の平均値を特定の範囲とすることで、緩衝性と折り曲げ加工性に優れた緩衝材用紙が得られたものと考えられる。
なお、上記の効果が得られる理由は、これに限定されるものではない。
また、本実施形態の緩衝材用紙によれば、従来のプラスチックから形成された緩衝材に比べ、パルプを主体とする紙により形成されており、環境負荷が低減される。
以下、本発明について、さらに詳細に説明する。
【００１０】
本明細書中、「Ｘ～Ｙ」で表される数値範囲は、Ｘを下限値、Ｙを上限値として含む数値範囲を意味する。数値範囲が段階的に記載されている場合、各数値範囲の上限および下限は任意に組み合わせることができる。
また、緩衝材用紙の縦方向とは、抄紙方向（ＭＤ）を意味し、また、横方向とは、抄紙方向と直交する方向（ＣＤ）を意味する。

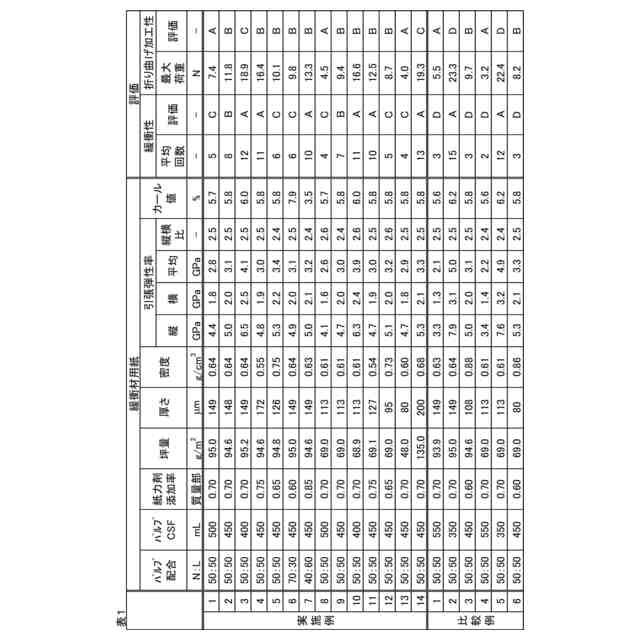

（【００１１】以降は省略されています）

関連特許
