公開番号2025020614
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2023124100
出願日2023-07-31
発明の名称弁装置
出願人川崎重工業株式会社
代理人弁理士法人有古特許事務所
主分類F15B 11/00 20060101AFI20250205BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】油圧アクチュエータへの供給圧または油圧アクチュエータからの排出圧を検出する圧力計の取り付けが可能な弁装置を提供する。
【解決手段】一実施形態に係る弁装置は、スプール6およびハウジング2を含む。ハウジング2は、スプール6が挿入されるスプール穴と、当該ハウジング2の表面上のセンサポート32、第1アクチュエータポート31aおよび第2アクチュエータポート31bを含む。さらに、ハウジング2は、前記スプール穴から第1アクチュエータポート31aに至る第1アクチュエータ通路81と、前記スプール穴から第2アクチュエータポート31bに至る第2アクチュエータ通路82と、第1アクチュエータ通路81とセンサポート32とを連通するセンサ通路34を含む。
【選択図】図3
特許請求の範囲【請求項１】
スプールと、
前記スプールを摺動可能に保持するハウジングと、を備え、
前記ハウジングは、
前記スプールが挿入されるスプール穴と、
当該ハウジングの表面上のセンサポート、第１アクチュエータポートおよび第２アクチュエータポートと、
前記スプール穴から前記第１アクチュエータポートに至る第１アクチュエータ通路と、
前記スプール穴から前記第２アクチュエータポートに至る第２アクチュエータ通路と、
前記第１アクチュエータ通路と前記センサポートとを連通するセンサ通路と、を含む、弁装置。
続きを表示（約 880 文字）【請求項２】
前記ハウジングは、
前記スプールの軸方向に沿って互いに反対側を向く第１側面および第２側面と、
前記スプールの軸方向と直交する方向に沿って互いに反対側を向く第３側面および第４側面と、を含み、
前記センサポートは前記第１側面または前記第２側面上に形成されており、
前記第１アクチュエータポートおよび第２アクチュエータポートは前記第３側面上に形成されている、請求項１に記載の弁装置。
【請求項３】
前記第１アクチュエータ通路には、当該第１アクチュエータ通路を開閉するロック弁が設けられており、
前記センサ通路は、前記スプール穴と前記ロック弁の間で前記第１アクチュエータ通路につながっている、請求項１または２に記載の弁装置。
【請求項４】
前記弁装置は、駆動対象物を反重力方向に駆動するときに作動油が供給される第１作動室、および前記駆動対象物を重力方向に駆動するときに作動油が供給される第２作動室を含む油圧シリンダに用いられ、
前記第１アクチュエータポートは前記第１作動室と接続され、前記第２アクチュエータポートは前記第２作動室と接続され、
前記ロック弁は、前記油圧シリンダの停止中に前記第１アクチュエータ通路を閉じる、請求項３に記載の弁装置。
【請求項５】
前記センサポートは第１センサポート、前記センサ通路は第１センサ通路であり、
前記ハウジングは、
当該ハウジングの表面上の第２センサポートと、
前記第２アクチュエータ通路と前記第２センサポートとを連通する第２センサ通路と、を含む、請求項１または２に記載の弁装置。
【請求項６】
前記スプールは、前記第１アクチュエータ通路をポンプ通路とタンク通路のどちらと連通させるかを切り換える第１スプールと、前記第２アクチュエータ通路を前記ポンプ通路と前記タンク通路のどちらと連通させるかを切り換える第２スプールを含む、請求項１または２に記載の弁装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、油圧回路において油圧ポンプと油圧アクチュエータとの間に介在する弁装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、油圧回路では、油圧アクチュエータに対する作動油の供給および排出を制御する弁装置が用いられている。弁装置は、スプールと、前記スプールを摺動可能に保持するハウジングを含む。
【０００３】
例えば、特許文献１には、複数のスプールが一列に並んだ状態でハウジングに保持され、前記ハウジングにおけるスプールの並び面と直交する方向を向く一つの側面に、各スプールごとに一対のアクチュエータポートが設けられた弁装置が開示されている。なお、特許文献１では、ハウジングが「本体ブロック」と呼ばれている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－１９００４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来、作動油の油圧アクチュエータへの供給圧または油圧アクチュエータからの排出圧を検出する場合、弁装置と油圧アクチュエータの間の作動油配管に圧力計が設けられていた。これに対し、油圧アクチュエータへの供給圧または油圧アクチュエータからの排出圧を検出する圧力計を弁装置に取り付けたいという要望がある。
【０００６】
そこで、本開示は、油圧アクチュエータへの供給圧または油圧アクチュエータからの排出圧を検出する圧力計の取り付けが可能な弁装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示は、スプールと、前記スプールを摺動可能に保持するハウジングと、を備え、前記ハウジングは、前記スプールが挿入されるスプール穴と、当該ハウジングの表面上のセンサポート、第１アクチュエータポートおよび第２アクチュエータポートと、前記スプール穴から前記第１アクチュエータポートに至る第１アクチュエータ通路と、前記スプール穴から前記第２アクチュエータポートに至る第２アクチュエータ通路と、前記第１アクチュエータ通路と前記センサポートとを連通するセンサ通路と、を含む、弁装置を提供する。
【発明の効果】
【０００８】
本開示によれば、油圧アクチュエータへの供給圧または油圧アクチュエータからの排出圧を検出する圧力計の取り付けが可能な弁装置が提供される。
【図面の簡単な説明】
【０００９】

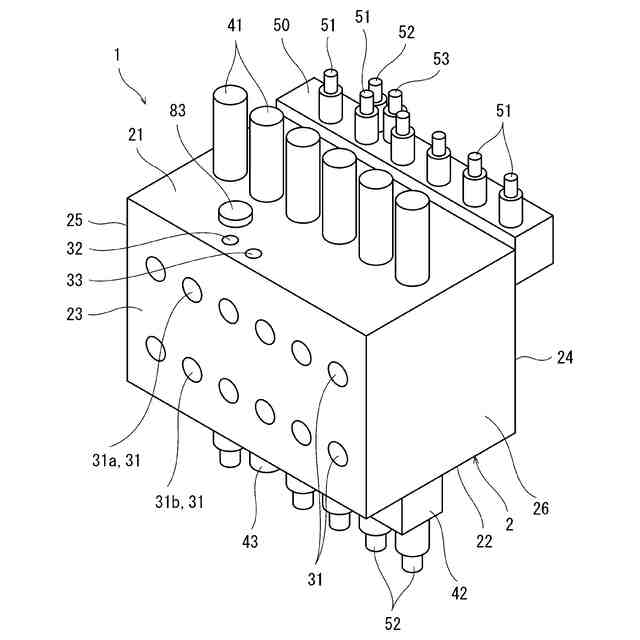

一実施形態に係る弁装置の斜視図である。

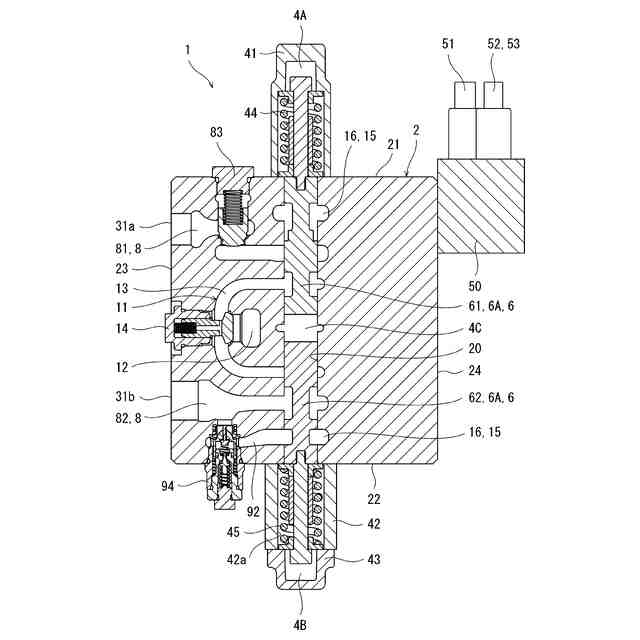

前記弁装置の断面図である。

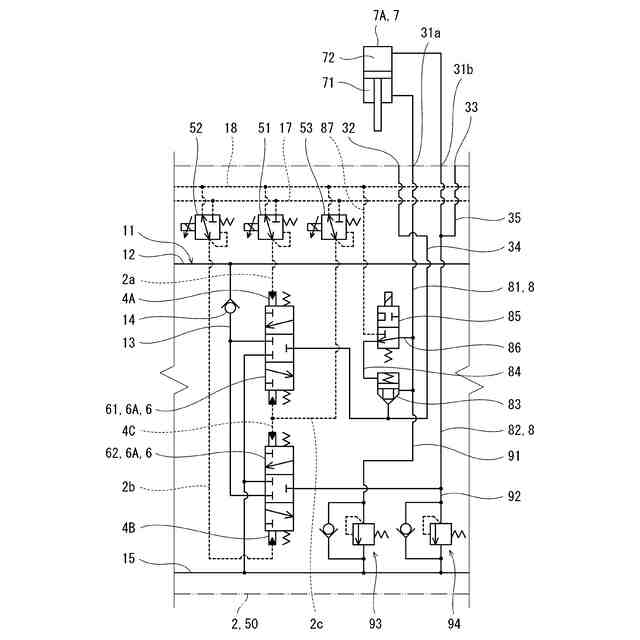

前記弁装置の一部の回路図である。
変形例の弁装置の一部の回路図である。
【発明を実施するための形態】
【００１０】
図１に、一実施形態に係る弁装置１を示す。本実施形態では、弁装置１が複数の油圧アクチュエータ７に用いられるものである。油圧アクチュエータ７については、図３参照。つまり、弁装置１は、油圧回路において油圧ポンプと複数の油圧アクチュエータ７の間に介在する。ただし、弁装置１は、１つの油圧アクチュエータ７に用いられるものであってもよい。
（【００１１】以降は省略されています）
