発明の名称ブロー成形ボトル容器及びこれを備えた包装ボトル容器
出願人花王株式会社
代理人弁理士法人翔和国際特許事務所
主分類B65D 1/00 20060101AFI20241115BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】樹脂量を低減しつつ、ノズル部からの液漏れを効果的に抑制できるブロー成形ボトル容器を提供すること。
【解決手段】ブロー成形ボトル容器10は、ノズル部2、底部32を有する胴部3、及び該胴部3と該ノズル部2間に位置する把持胴部4を備えており、該把持胴部4に高さ方向Zに延びる把持部形成用の貫通孔42が形成されている。
ブロー成形ボトル容器10は、容器容量V(mL)が1100mL以上2500mL以下である。ブロー成形ボトル容器10は、ノズル部2について樹脂量W1(g)を容量V1(mL)の2/3乗で除した係数をA1(A1=W1/V1^2/3)、ノズル部2以外について樹脂量W2(g)を容量V2(mL)の2/3乗で除した係数をA2(A2=W2/V2^2/3)としたとき、A1:A2が6.03:3.97～6.87:3.13である。
【選択図】図1
特許請求の範囲【請求項１】
ノズル部、底部を有する胴部、及び該胴部と該ノズル部との間に位置する把持胴部を備え、該把持胴部に、高さ方向に延びる把持部形成用の貫通孔が形成されたブロー成形ボトル容器であって、
容器容量Ｖ（ｍＬ）が１１００ｍＬ以上２５００ｍＬ未満であり、
前記ノズル部について樹脂量Ｗ１（ｇ）を容量Ｖ１（ｍＬ）の２／３乗で除した係数をＡ１（Ａ１＝Ｗ１／Ｖ１
2/3
）、前記ノズル部以外について樹脂量Ｗ２（ｇ）を容量Ｖ２（ｍＬ）の２／３乗で除した係数をＡ２（Ａ２＝Ｗ２／Ｖ２
2/3
）としたとき、Ａ１：Ａ２が６．０３：３．９７～６．８７：３．１３である、ブロー成形ボトル容器。
続きを表示（約 820 文字）【請求項２】
前記胴部の厚みが０．１５ｍｍ以上１．００ｍｍ以下である、請求項１に記載のブロー成形ボトル容器。
【請求項３】

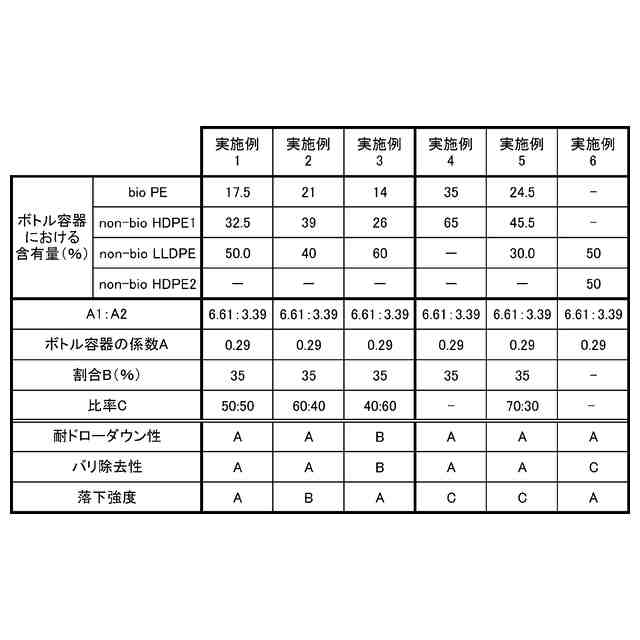

バイオ由来ポリエチレン、高密度ポリエチレン及び直鎖状低密度ポリエチレンを含み、
前記バイオ由来ポリエチレンの質量をＰ１、前記高密度ポリエチレンの質量をＰ２、及び前記直鎖状低密度ポリエチレンの質量をＰ３としたとき、
下記割合Ｂが２０％以上５０％以下であり、
(Ｐ１＋Ｐ２)：Ｐ３の比率が４０：６０～６０：４０である、請求項１又は２に記載のブロー成形ボトル容器。
割合Ｂ（％）＝Ｐ１／（Ｐ１＋Ｐ２）×１００
【請求項４】
前記ノズル部は、キャップを螺合させるための螺条部と該螺条部よりも下方に形成されたネックリングとを有しており、
前記ネックリングは、前記ノズル部の周方向に間欠配置された複数のリブを有し、該ノズル部の全周に対する該複数のリブの周方向の合計長さが１５％以上６０％以下である、請求項１～３の何れか１項に記載のブロー成形ボトル容器。
【請求項５】
前記ノズル部の周方向における前記リブどうし間の部分を非凸部としたとき、該ノズル部の平面視において、該非凸部は、前記ブロー成形ボトル容器のパーティングラインから最も離れた位置及び該パーティングライン上に存在する、請求項４に記載のブロー成形ボトル容器。
【請求項６】
前記リブの高さが２．０ｍｍ以上４．０ｍｍ以下である、請求項４又は５に記載のブロー成形ボトル容器。
【請求項７】
請求項１～６の何れか１項に記載のブロー成形ボトル容器と、前記胴部の周囲の全周を被覆する被覆シートとを備えた、包装ボトル容器。
【請求項８】
前記被覆シートの下端が、前記底部の上縁よりも下方に位置している、請求項７に記載の包装ボトル容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブロー成形ボトル容器及びこれを備えた包装ボトル容器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
飲料や洗剤等の液体は、ボトル容器等の容器に収容された状態で流通している。ボトル容器は、ブロー成形により形成されたものが一般的である。本出願人は、先に、密度、メルトフローレート及び引張衝撃強度それぞれの値が特定範囲であるポリエチレン組成物を用いてブロー成形により製造された、薄肉中空成形容器を提案している（特許文献１）。
また近年、ポリエチレンテレフタレート等の樹脂量の削減の観点から、薄肉化したボトル容器が知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２５３４２４号公報
特開２０１８－０３４８２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
環境負荷の低減の観点から、ボトル容器を形成する樹脂量を低減することが望まれている。しかしながらボトル容器当たりの樹脂量を低減すると、ボトル容器全体の剛性が低下して、液体を吐出するノズル部からの液漏れが生じる虞がある。特許文献１及び２の技術は、樹脂量を低減したボトル容器に関し、ノズル部からの液漏れを防止する点に改善の余地があった。
【０００５】
本発明は、樹脂量を低減しつつ、ノズル部からの液漏れを効果的に抑制できる、ブロー成形ボトル容器及びこれを備えた包装ボトル容器に関する。
【課題を解決するための手段】
【０００６】
本発明は、ノズル部、底部を有する胴部、及び該胴部と該ノズル部間に位置する把持胴部を備え、該把持胴部に、高さ方向に延びる把持部形成用の貫通孔が形成されたブロー成形ボトル容器に関する。
前記ブロー成形ボトル容器は、容器容量Ｖ（ｍＬ）が１１００ｍＬ以上２５００ｍＬ未満であることが好ましい。
前記ブロー成形ボトル容器は、前記ノズル部について樹脂量Ｗ１（ｇ）を容量Ｖ１（ｍＬ）の２／３乗で除した係数をＡ１（Ａ１＝Ｗ１／Ｖ１
2/3
）、前記ノズル部以外について樹脂量Ｗ２（ｇ）を容量Ｖ２（ｍＬ）の２／３乗で除した係数をＡ２（Ａ２＝Ｗ２／Ｖ２
2/3
）としたとき、Ａ１：Ａ２が６．０３：３．９７～６．８７：３．１３であることが好ましい。
【０００７】
また本発明は、前記ブロー成形ボトル容器と、前記胴部の周囲の全周を被覆する被覆シートとを備えた、包装ボトル容器に関する。
【発明の効果】
【０００８】
本発明のブロー成形ボトル容器及び包装ボトル容器によれば、樹脂量を低減しつつ、ノズル部からの液漏れを効果的に抑制できる。
【図面の簡単な説明】
【０００９】

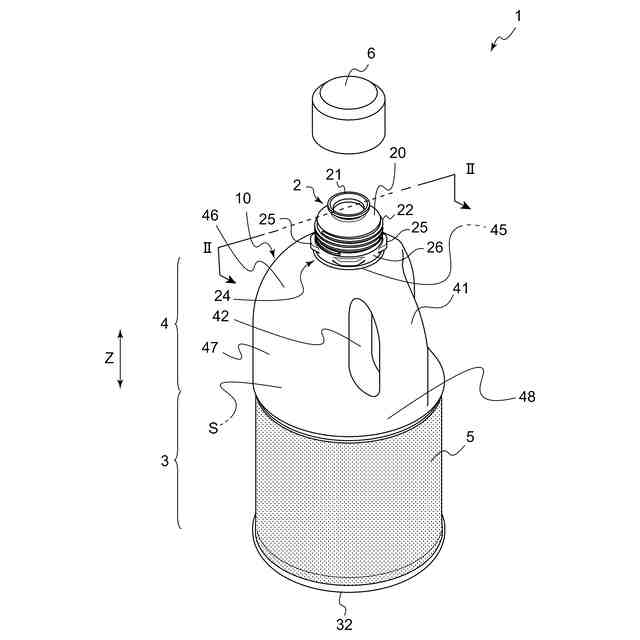

図１は、本発明に係る包装ボトル容器の一実施形態を示す斜視図である。

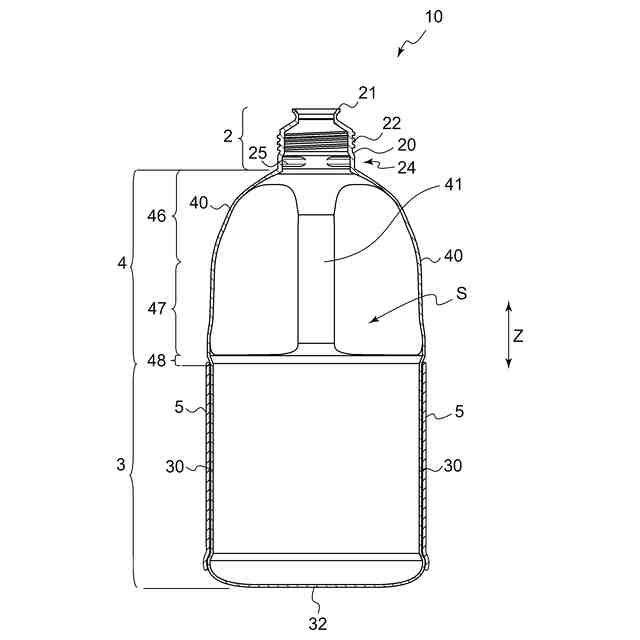

図２は、図１のＩＩ－ＩＩ線断面図であり、ボトル容器の高さ方向に沿う断面図である。

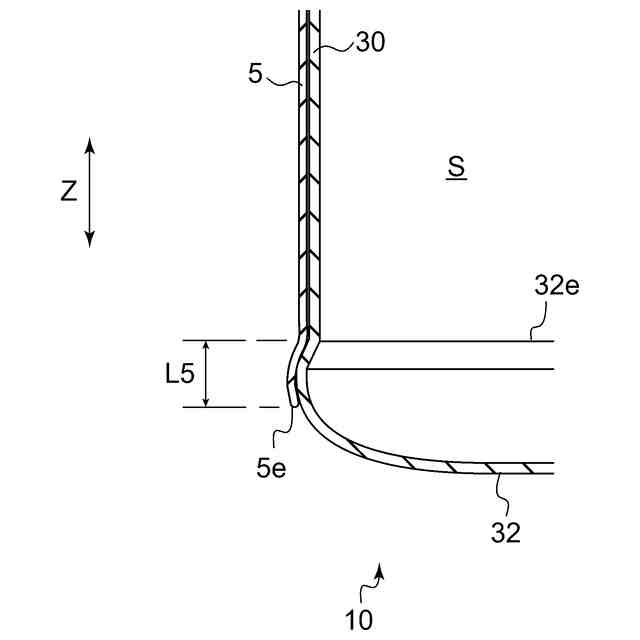

図３は、図２に示すブロー成形ボトル容器の底部近傍を示す断面図である。

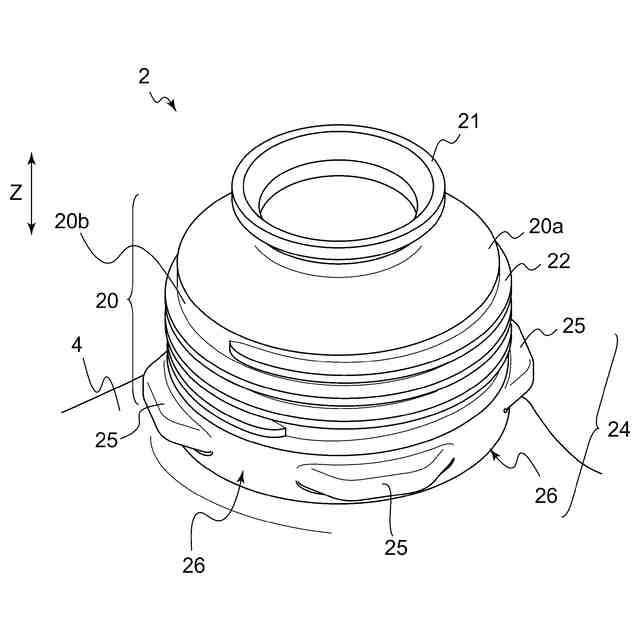

図４は、図１に示すノズル部の拡大斜視図である。

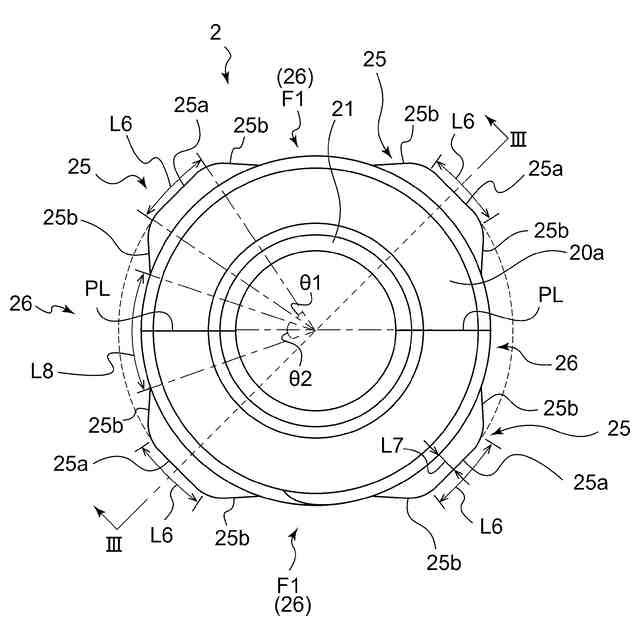

図５は、図４に示すノズル部の平面図である。

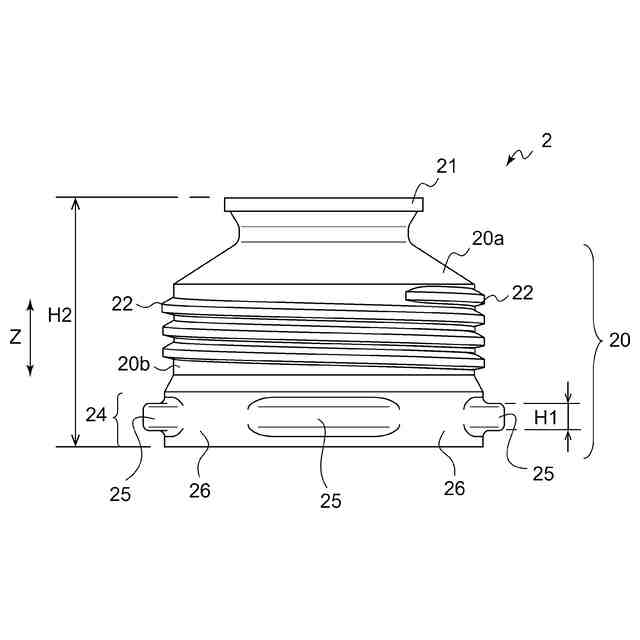

図６は、図４に示すノズル部の側面図である。
図７は、図５のＩＩＩ－ＩＩＩ線断面図である。
図８は、図１に示すブロー成形ボトル容器の製造方法を説明するための概略図である。
図９は、図８に示す押出し機のダイ近傍と、該押出し機により形成されるパリソンとを示す鉛直方向に沿う断面図である。
図１０（ａ）は図８に示すバリ付きボトル容器の上部を示す斜視図であり、図１０（ｂ）はバリとボトル容器との接続部分を示す断面図である。
【発明を実施するための形態】
【００１０】
以下本発明を、その好ましい実施形態に基づき図面を参照しながら説明する。図１～図３には、本発明の包装ボトル容器１の一実施形態が示されている。本実施形態の包装ボトル容器１は、図１に示すように、液体を収容するブロー成形ボトル容器１０と、該ブロー成形ボトル容器１０のノズル部２に着脱可能に装着されるキャップ６と、該ブロー成形ボトル容器１０の胴部３を被覆する被覆シート５とを備えている。
