公開番号2024122603
公報種別公開特許公報(A)
公開日2024-09-09
出願番号2023030233
出願日2023-02-28
発明の名称ホームドア装置
出願人ナブテスコ株式会社
代理人個人,個人
主分類B61B 1/02 20060101AFI20240902BHJP(鉄道)
要約【課題】プラットホームに応じてプラットホームの芯材を避けて設置することができるホームドア装置を提供する。

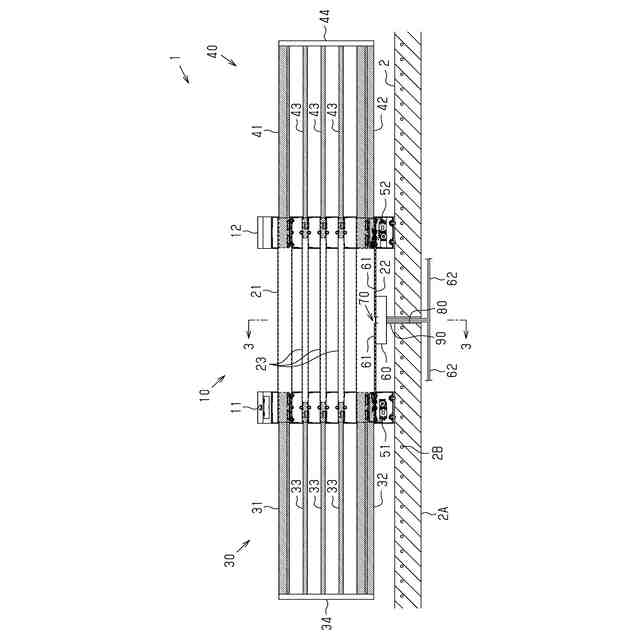

【解決手段】ホームドア装置1は、プラットホーム2上に設けられる戸袋10と、戸袋10の内部から水平方向に進退して開閉移動する第1扉30及び第2扉40と、第1扉30及び第2扉40を駆動する第1駆動部51及び第2駆動部52と、第1駆動部51及び第2駆動部52を制御して第1扉30及び第2扉40を開閉移動させる制御部60と、を備える。戸袋10は、第1扉30及び第2扉40の進退方向に延出して設けられる第2主筒部材22と、第2主筒部材22への制御部60の取付位置を可変とする調整部材70と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
プラットホーム上に設けられる戸袋と、
前記戸袋の内部から水平方向に進退して開閉移動する扉と、
前記扉を駆動する駆動部と、
前記駆動部を制御して前記扉を開閉移動させる制御部と、を備え、
前記戸袋は、前記扉の進退方向に延出して設けられる筒部材と、
前記筒部材への前記制御部の取付位置を可変とする調整部材と、を備える
ホームドア装置。
続きを表示（約 640 文字）【請求項２】
前記戸袋は、前記プラットホーム上に前記水平方向に間隔を空けて立設される一対の柱部材を備え、
前記筒部材は、前記一対の柱部材の間に掛け渡され、
前記扉は、前記筒部材の内部から進退する複数のバー部材である
請求項１に記載のホームドア装置。
【請求項３】
前記複数のバー部材が１つずつ進退する複数の前記筒部材を備え、
前記複数の筒部材は、前記柱部材の延びる方向に並び、
前記制御部は、前記複数の筒部材の中で前記プラットホームに最も近い前記筒部材に取り付けられる
請求項２に記載のホームドア装置。
【請求項４】
前記調整部材は、前記進退方向に延びる長孔であって、前記制御部を固定するねじが取り付けられる前記長孔である
請求項１に記載のホームドア装置。
【請求項５】
前記駆動部は、前記一対の柱部材のそれぞれの内部に設けられ、
前記制御部と前記駆動部とを接続する配線は、前記筒部材の内部に通される
請求項２に記載のホームドア装置。
【請求項６】

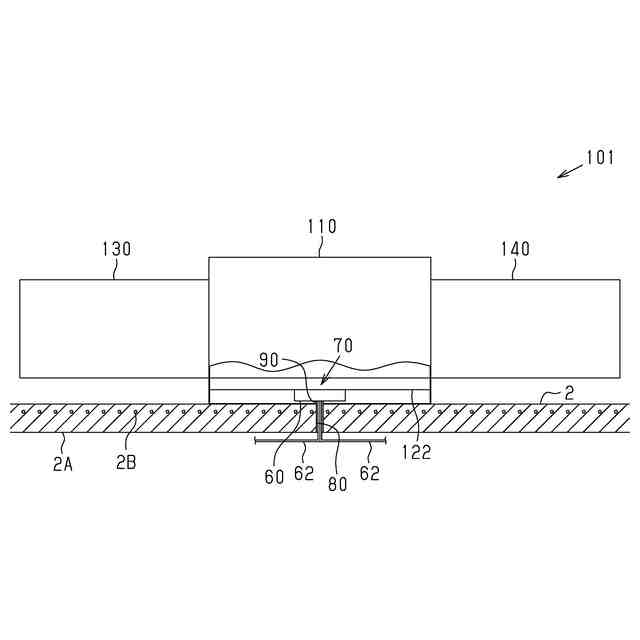

前記制御部と前記プラットホームとを接続し、内部に前記プラットホームから前記制御部への配線が通される接続筒部材を備える
請求項１に記載のホームドア装置。
【請求項７】
前記制御部と前記プラットホームとの間には、隙間が設けられる
請求項１に記載のホームドア装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホームドア装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１に記載のホームドア装置は、複数の筒状の梁部材を有する戸袋と、複数のバー部材を有する扉と、を備える。複数の筒状の梁部材は、一方向に延在し、且つ鉛直方向に配列された状態でプラットホームに設置される支柱に固定されている。複数のバー部材は、複数の筒状の梁部材の内部から一方向に進退する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－９４９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、プラットホームの内部には、鉄筋等の芯材が設けられている。ホームドア装置をプラットホームに設置するときには、プラットホームの芯材を避けて制御部に接続する配線を通す孔をプラットホームに空ける必要がある。芯材の位置はプラットホームによって異なる。このため、プラットホームに応じてプラットホームの芯材を避けてホームドア装置を設置することが要求される。
【課題を解決するための手段】
【０００５】
上記課題を解決するホームドア装置は、プラットホーム上に設けられる戸袋と、前記戸袋の内部から水平方向に進退して開閉移動する扉と、前記扉を駆動する駆動部と、前記駆動部を制御して前記扉を開閉移動させる制御部と、を備え、前記戸袋は、前記扉の進退方向に延出して設けられる筒部材と、前記筒部材への前記制御部の取付位置を可変とする調整部材と、を備える。
【０００６】
上記構成によれば、制御部が扉の進退方向に延出して設けられる筒部材への取付位置を調整部材によって可変に取り付けられる。このため、プラットホームに形成された制御部に接続する配線を通す孔の位置に応じて筒部材において制御部を移動させることでプラットホームの芯材を避けてホームドア装置を設置することができる。
【０００７】
上記ホームドア装置について、前記戸袋は、前記プラットホーム上に前記水平方向に間隔を空けて立設される一対の柱部材を備え、前記筒部材は、前記一対の柱部材の間に掛け渡され、前記扉は、前記筒部材の内部から進退する複数のバー部材であることが好ましい。
【０００８】
上記ホームドア装置について、前記複数のバー部材が１つずつ進退する複数の前記筒部材を備え、前記複数の筒部材は、前記柱部材の延びる方向に並び、前記制御部は、前記複数の筒部材の中で前記プラットホームに最も近い前記筒部材に取り付けられることが好ましい。
【０００９】
上記ホームドア装置について、前記調整部材は、前記進退方向に延びる長孔であって、前記制御部を固定するねじが取り付けられる前記長孔であることが好ましい。
上記ホームドア装置について、前記駆動部は、前記一対の柱部材のそれぞれの内部に設けられ、前記制御部と前記駆動部とを接続する配線は、前記筒部材の内部に通されることが好ましい。
【００１０】
上記ホームドア装置について、前記制御部と前記プラットホームとを接続し、内部に前記プラットホームから前記制御部への配線が通される接続筒部材を備えることが好ましい。
（【００１１】以降は省略されています）
