公開番号2025106830
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000402
出願日2024-01-05
発明の名称線路情報生成装置、線路情報生成方法およびプログラム
出願人株式会社東芝
代理人弁理士法人酒井国際特許事務所
主分類B61L 25/02 20060101AFI20250710BHJP(鉄道)
要約【課題】支障物の誤検知を抑制するとともに、人手をかけずに正確な線路情報を生成すること。
【解決手段】線路情報生成装置は、人工衛星からの測位信号に基づく路線の地点ごとの鉄道車両の位置を示す測位情報に基づいて、路線の地点ごとに左右レールの中央位置を示す第1位置情報を生成する第1生成部と、第1位置情報に基づいて、路線の地点ごとに左右レールの位置を示す第2位置情報を生成する第2生成部と、第2位置情報から、路線の地点ごとの鉄道車両の進行方向を撮像した画像情報における位置を示す第3位置情報を生成する第3生成部とを備え、現在の地点の画像情報の上部の線路領域の所定数だけ先のフレームである将来の地点の画像情報の線路領域を現在の地点の画像情報の線路領域に視点変換して線路領域を抽出し、抽出された画像情報と生成された第3位置情報とに基づいて、第3位置情報の補正を行い、補正後の位置情報を記憶装置に記憶する。
【選択図】図7
特許請求の範囲【請求項１】
鉄道車両に搭載される線路情報生成装置であって、
一対の左右レールを前記鉄道車両が走行することにより、前記鉄道車両に設置された測位装置で受信した、人工衛星からの測位信号、に基づく路線の地点ごとの前記鉄道車両の位置を示す測位情報と、前記鉄道車両に設置された撮像装置で撮像された前記路線の地点ごとの前記鉄道車両の進行方向を撮像した画像情報と、を取得する取得部と、
前記測位情報に基づいて、前記路線の地点ごとに、前記左右レールの中央位置を示す第１位置情報を生成する第１生成部と、
前記第１位置情報に基づいて、前記路線の地点ごとに、前記左右レールの位置を示す第２位置情報を生成する第２生成部と、
前記第２位置情報から、前記画像情報における位置を示す第３位置情報を生成する第３生成部と、
前記画像情報から前記左右レールが存在する線路領域を抽出する処理部であって、前記線路領域を抽出する際に、現在の地点の画像情報の所定高さ位置から上部の前記線路領域に、前記現在の地点の画像情報から所定数だけ先のフレームである将来の地点の画像情報の前記所定高さ位置から下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影する抽出部と、
前記線路領域が抽出された画像情報と、生成された前記第３位置情報と、に基づいて、前記第３位置情報を補正して、補正後の前記第３位置情報を、記憶装置に記憶された、線路に関する線路情報に登録する補正部と、
を備える線路情報生成装置。
続きを表示（約 2,600 文字）【請求項２】
前記抽出部は、前記現在の地点の画像情報の前記上部の前記線路領域の前記左右レールがカーブしている場合には、前記現在の地点の画像情報から所定数だけ先であって、前記カーブの曲率に応じた数の複数のフレームを採択して前記将来の地点の画像情報とし、前記上部の前記線路領域に、前記将来の地点の画像情報の前記下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影する、
請求項１に記載の線路情報生成装置。
【請求項３】
前記抽出部は、前記将来の地点の画像情報として、前記カーブの曲率が大きい程、多い数のフレームを採択する、
請求項２に記載の線路情報生成装置。
【請求項４】
前記抽出部は、前記画像情報に対して深層学習における領域分割アルゴリズムを用いて、前記画像情報から前記線路領域を抽出する、
請求項１に記載の線路情報生成装置。
【請求項５】
前記第３生成部は、
前記撮像装置の姿勢を推定する第１推定部と、
推定された前記撮像装置の姿勢と、前記撮像装置のパラメータと、に基づいて、３次元座標系の前記第２位置情報に対して座標変換を行って前記撮像装置の３次元の座標系の第４位置情報を生成し、前記第４位置情報に対して座標変換を行って２次元座標系の前記第３位置情報と、を生成する座標変換処理部と、
前記第３位置情報と前記第４位置情報とを対応付けて前記線路情報に登録する構築部と、をさらに備え、
前記補正部は、さらに、前記補正後の第３位置情報から、３次元座業系の第５位置情報を求め、前記第５位置情報を、前記線路情報に登録する、
請求項１に記載の線路情報生成装置。
【請求項６】
前記第１位置情報は、複数の点から構成される点列であり、
前記第２生成部は、前記第１位置情報の点列の複数の点のそれぞれについて、一の点から前記鉄道車両の進行方向に一つ進んだ位置の点へのベクトルを左右に９０°ずつ回転させ、前記左右の幅の１／２の長さに延長した点を生成し、当該生成された複数の点からなる左右の点列を前記第２位置情報として生成し、
前記補正部は、前記補正後の第３位置情報としての左右の点列から、３次元座業系の前記左右の点列および前記左右の各点列の中央の点列とを、前記第５位置情報として求める、
請求項５に記載の線路情報生成装置。
【請求項７】
前記抽出部は、前記線路領域を抽出する際に、前記将来の地点の画像情報として、前記鉄道車両が前記進行方向と逆方向に走行しながら前記鉄道車両の後部に設けられた前記撮像装置により撮像されて画像情報の前記下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影する、
請求項１に記載の線路情報生成装置。
【請求項８】
鉄道車両に搭載される線路情報生成装置で実行される線路情報生成方法であって、
一対の左右レールを前記鉄道車両が走行することにより、前記鉄道車両に設置された測位装置で受信した、人工衛星からの測位信号、に基づく路線の地点ごとの前記鉄道車両の位置を示す測位情報と、前記鉄道車両に設置された撮像装置で撮像された前記路線の地点ごとの前記鉄道車両の進行方向を撮像した画像情報と、を取得するステップと、
前記測位情報に基づいて、前記路線の地点ごとに、前記左右レールの中央位置を示す第１位置情報を生成するステップと、
前記第１位置情報に基づいて、前記路線の地点ごとに、前記左右レールの位置を示す第２位置情報を生成するステップと、
前記第２位置情報から、前記画像情報における位置を示す第３位置情報を生成するステップと、
前記画像情報から前記左右レールが存在する線路領域を抽出する処理部であって、前記線路領域を抽出する際に、現在の地点の画像情報の所定高さ位置から上部の前記線路領域に、前記現在の地点の画像情報から所定数だけ先のフレームである将来の地点の画像情報の前記所定高さ位置から下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影するステップと、
前記線路領域が抽出された画像情報と、生成された前記第３位置情報と、に基づいて、前記第３位置情報を補正して、補正後の前記第３位置情報を、記憶装置に記憶された、線路に関する線路情報に登録するステップと、
を含む線路情報生成方法。
【請求項９】
鉄道車両に搭載される線路情報生成装置のコンピュータに実行させるためのプログラムであって、
一対の左右レールを前記鉄道車両が走行することにより、前記鉄道車両に設置された測位装置で受信した、人工衛星からの測位信号、に基づく路線の地点ごとの前記鉄道車両の位置を示す測位情報と、前記鉄道車両に設置された撮像装置で撮像された前記路線の地点ごとの前記鉄道車両の進行方向を撮像した画像情報と、を取得するステップと、
前記測位情報に基づいて、前記路線の地点ごとに、前記左右レールの中央位置を示す第１位置情報を生成するステップと、
前記第１位置情報に基づいて、前記路線の地点ごとに、前記左右レールの位置を示す第２位置情報を生成するステップと、
前記第２位置情報から、前記画像情報における位置を示す第３位置情報を生成するステップと、
前記画像情報から前記左右レールが存在する線路領域を抽出する処理部であって、前記線路領域を抽出する際に、現在の地点の画像情報の所定高さ位置から上部の前記線路領域に、前記現在の地点の画像情報から所定数だけ先のフレームである将来の地点の画像情報の前記所定高さ位置から下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影するステップと、
前記線路領域が抽出された画像情報と、生成された前記第３位置情報と、に基づいて、前記第３位置情報を補正して、補正後の前記第３位置情報を、記憶装置に記憶された、線路に関する線路情報に登録するステップと、
を前記コンピュータに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、線路情報生成装置、線路情報生成方法およびプログラムに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
近年、鉄道車両の自動運転が求められている。鉄道車両の自動運転を実現するためには、走行する鉄道の前方監視の技術が重要となり、例えば、２５０～３５０ｍ遠方の支障物を検出することが求められる。また、レールから４０ｃｍの範囲内にある支障物を検出する必要もある。ここで、屋外環境では、天候や季節等の環境および時間帯の変動により、照度が大きく変動し、レールの見え方が変化する。また、監視距離が２５０～３５０ｍと広範囲にわたるため、撮像画像中のレールを常に安定して検出することは困難である。
【０００３】
このため、人工衛星からの測位信号に基づいて測位する測位装置を搭載した鉄道車両を走行させて、レールの位置を検出して線路データベースに登録する。そして、鉄道車両の自動運転時には、鉄道車両の位置に応じて当該線路データベースを参照することで、常に安定して前方監視の撮像画像中のレール位置を取得することができる技術が知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－２０５０４８号公報
特開２０１６－５９８号公報
特開２０２０－１６４０１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このような従来技術では、測位装置で測定される位置情報には、通常０．５ｍ、最大１ｍ程度の誤差が含まれるため、位置情報に基づくレール位置が、前方監視の撮像画像におけるレール位置に対してずれが生じてしまう。前方監視における遠方領域において、このような位置ずれが支障物の誤検出につながってしまうとともに、正確な線路情報を生成することが困難となる。
【課題を解決するための手段】
【０００６】
実施形態の線路情報生成装置は、鉄道車両に搭載される線路情報生成装置であって、一対の左右レールを前記鉄道車両が走行することにより、前記鉄道車両に設置された測位装置で受信した、人工衛星からの測位信号、に基づく路線の地点ごとの前記鉄道車両の位置を示す測位情報と、前記鉄道車両に設置された撮像装置で撮像された前記路線の地点ごとの前記鉄道車両の進行方向を撮像した画像情報と、を取得する取得部と、前記測位情報に基づいて、前記路線の地点ごとに、前記左右レールの中央位置を示す第１位置情報を生成する第１生成部と、前記第１位置情報に基づいて、前記路線の地点ごとに、前記左右レールの位置を示す第２位置情報を生成する第２生成部と、前記第２位置情報から、前記画像情報における位置を示す第３位置情報を生成する第３生成部と、前記画像情報から前記左右レールが存在する線路領域を抽出する処理部であって、前記線路領域を抽出する際に、現在の地点の画像情報の所定高さ位置から上部の前記線路領域に、前記現在の地点の画像情報から所定数だけ先のフレームである将来の地点の画像情報の前記所定高さ位置から下部の前記線路領域を前記現在の地点の画像情報の前記線路領域に視点変換して投影する抽出部と、前記線路領域が抽出された画像情報と、生成された前記第３位置情報と、に基づいて、前記第３位置情報を補正して、補正後の前記第３位置情報を、記憶装置に記憶された、線路に関する線路情報に登録する補正部と、を備える。
【図面の簡単な説明】
【０００７】

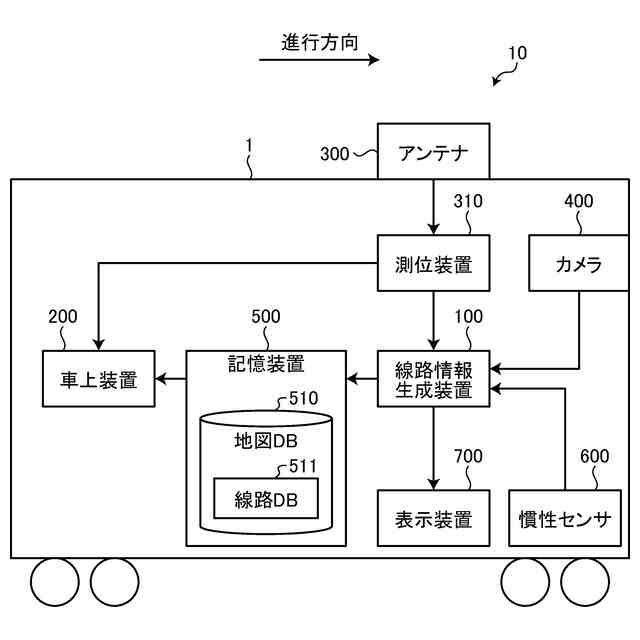

図１は、実施形態の線路情報生成システムの概要構成ブロック図である。

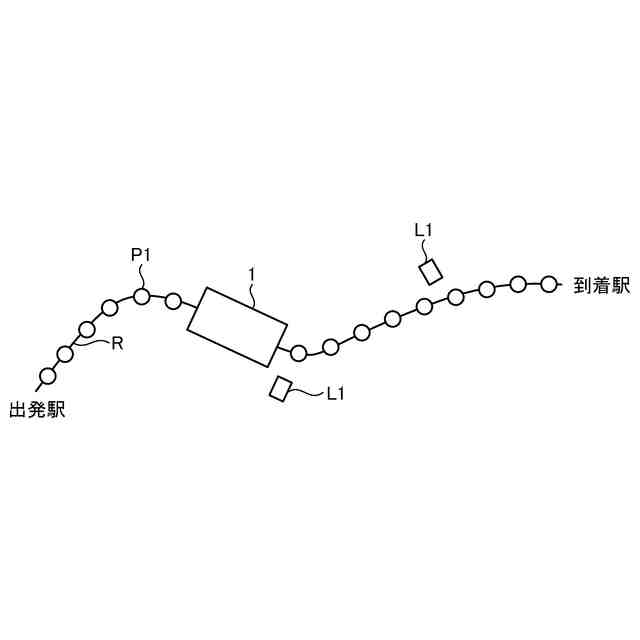

図２は、実施形態における鉄道車両が走行する路線の一例を示す模式図である。

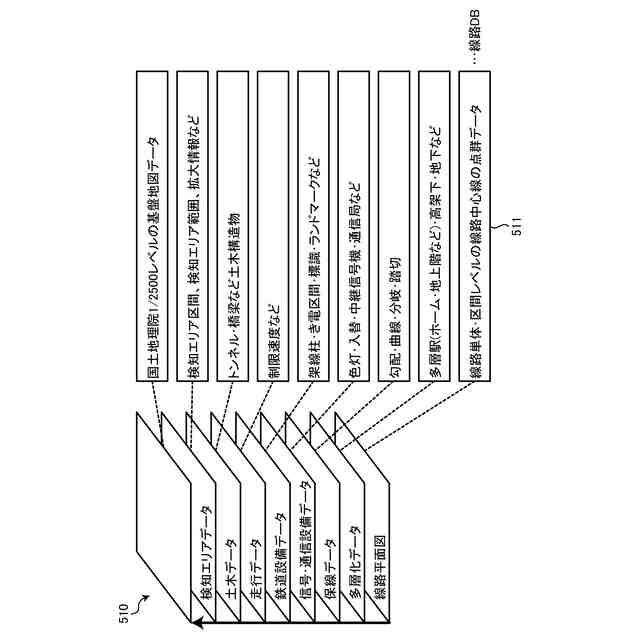

図３は、実施形態にかかる地図ＤＢの構造の一例を示す模式図である。

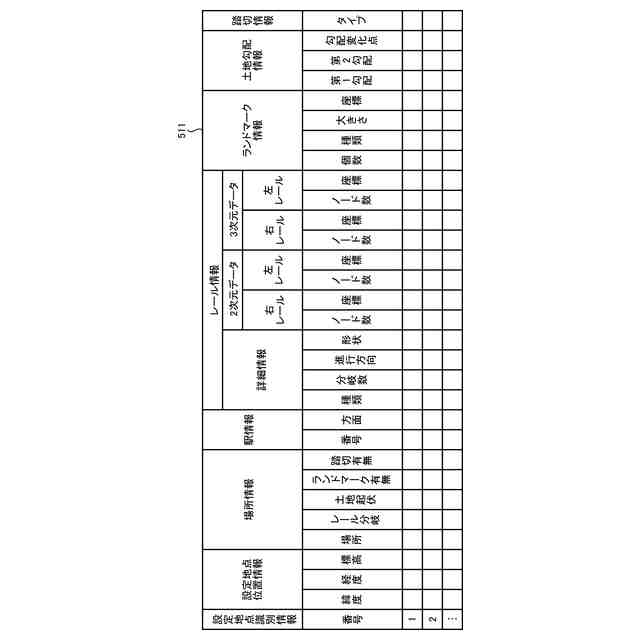

図４は、実施形態にかかる線路ＤＢの構造の一例を示す図である。

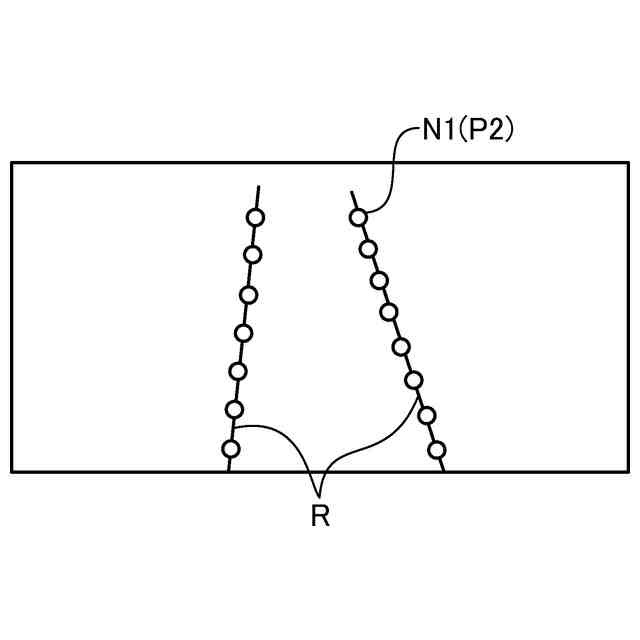

図５は、実施形態における２次元の点列データの一例を示す図である。
図６は、土地勾配情報の一例を示す図である。

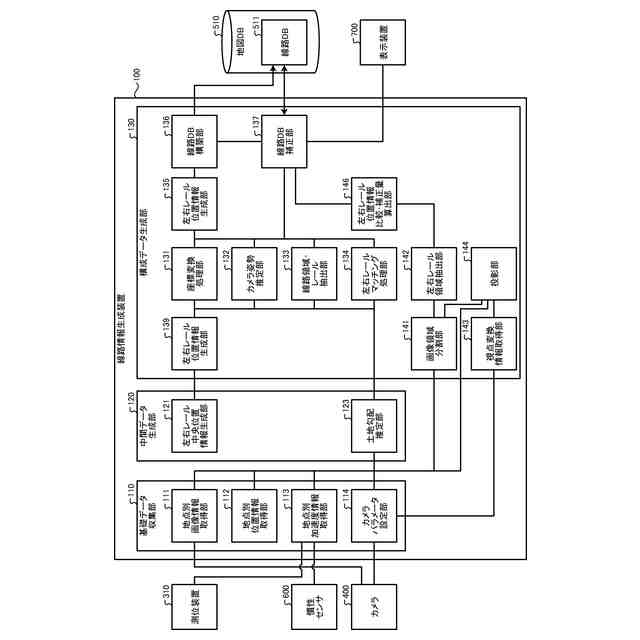

図７は、実施形態にかかる線路情報生成装置の機能ブロックの一例を示す図である。

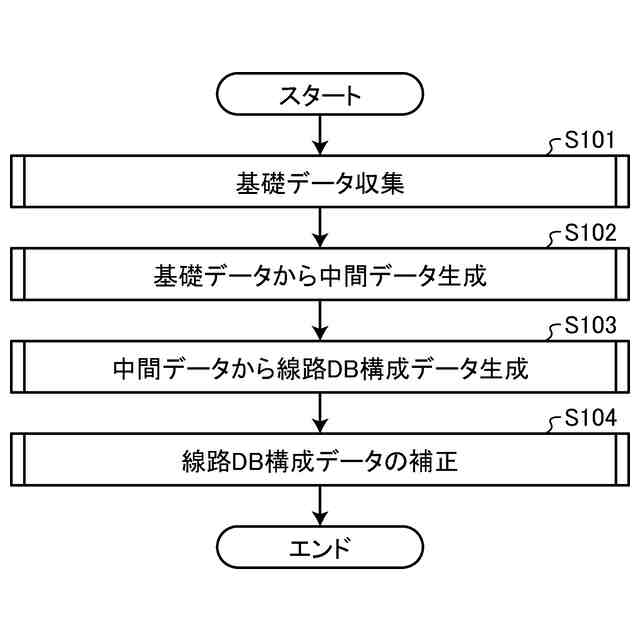

図８は、実施形態にかかる線路情報生成処理の手順の一例を示すフローチャートである。
図９は、実施形態にかかる基礎データ収集処理の手順の一例を示すフローチャートである。
図１０は、実施形態にかかる中間データ生成処理の手順の一例を示すフローチャートである。
図１１は、実施形態にかかる構成データ生成処理の手順の一例を示すフローチャートである。
図１２は、実施形態において、左右レール中央の位置情報から左右レールの位置情報を生成する処理を説明するための模式図である。
図１３は、実施形態におけるカメラの姿勢情報の一例を示す図である。
図１４は、実施形態における座標変換、補正および登録の流れの一例の流れを示す図である。
図１５は、実施形態において、上り坂の勾配がある場合のカメラ座標系の３次元の左右レール位置情報から画像座標系の２次元の左右レール位置情報への透視投影による座標変換の例を示す図である。
図１６は、実施形態において、下り坂の勾配がある場合のカメラ座標系の３次元の左右レール位置情報から画像座標系の２次元の左右レール位置情報への透視投影による座標変換の例を示す図である。
図１７は、実施形態にかかる構成データ補正処理の手順の一例を示すフローチャートである。
図１８は、実施形態にかかる遠方の左右レール位置補正情報生成処理の手順の一例を示すフローチャートである。
図１９は、実施形態において現在の地点での画像情報における遠方の左右レールの領域に将来の地点での上記遠方の左右レールの領域を投影する例を示す図である。
図２０は、実施形態において遠方の領域の一例を説明するための図である。
図２１は、実施形態において遠方でレールがカーブしている場合に、複数のフレームを採択する例を示す図である。
図２２は、実施形態にかかる近傍～遠方の左右レール位置補正情報生成処理の手順の一例を示すフローチャートである。
図２３は、実施形態における補正処理の流れを示す図である。
図２４は、実施形態にかかる線路ＤＢの位置情報補正・登録処理の手順の一例を示すフローチャートである。
図２５は、実施形態にかかる左右レールの位置ずれ補正を行うための画面を示す図である。
図２６は、実施形態にかかる３次元データである地点別位置情報の補正の例を示す図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照しながら、実施形態に係る線路情報生成装置、線路情報生成方法およびプログラムを詳細に説明する。
【０００９】
（実施形態）
図１は、実施形態の線路情報生成システムの概要構成ブロック図である。
本実施形態にかかる線路情報生成システム１０は、鉄道車両１に搭載され、アンテナ３００と、測位装置３１０と、カメラ４００と、線路情報生成装置１００と、慣性センサ６００と、表示装置７００と、記憶装置５００と、車上装置２００と、を主に備えている。ここで、鉄道車両を車両と称する場合がある。また、本実施形態では、車両は１両編成としているが、これに限定されるものではなく、２両以上の編成でもよい。表示装置７００は、出力装置の一例である。
【００１０】
アンテナ３００は、鉄道車両１の幅方向の中央付近に設置され、測位用の人工衛星から送信された電波信号を受信する。電波信号は、鉄道車両１の位置を計測するための情報を含む信号である。
（【００１１】以降は省略されています）
