公開番号2025179627
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086509
出願日2024-05-28
発明の名称止水構造
出願人ジオスター株式会社,日本製鉄株式会社
代理人個人,個人,個人,個人,個人
主分類E04B 1/684 20060101AFI20251203BHJP(建築物)
要約【課題】コンクリート部材同士の接続部において、高い水密性と施工性を備えた止水構造を提供する。

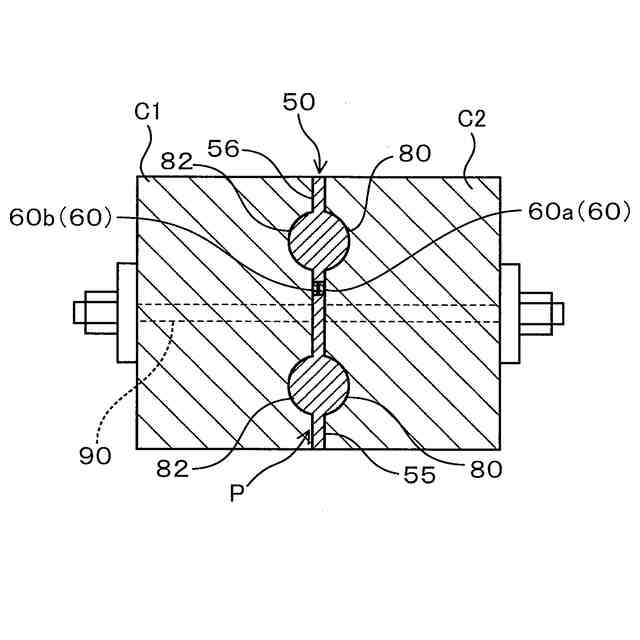

【解決手段】一対のコンクリート部材の接続部における止水構造であって、前記一対のコンクリート部材が目地部を挟んで互いに対向する一対の接続面と、前記目地部に挿入された止水シール部材と、前記目地部に充填された経時性硬化材と、を含み、前記一対の接続面にはそれぞれ凹凸部が設けることにより、前記接続面と前記目地部の境界において浸入水に対する迂回抵抗経路が構成され、前記止水シール部材の外面は、前記一対のコンクリート部材と前記経時性硬化材により全面を覆われている。
【選択図】図14

特許請求の範囲【請求項１】
一対のコンクリート部材の接続部における止水構造であって、
前記一対のコンクリート部材が目地部を挟んで互いに対向する一対の接続面と、
前記目地部に挿入された止水シール部材と、
前記目地部に充填された経時性硬化材と、を含み、
前記一対の接続面にはそれぞれ凹凸部が設けることにより、前記接続面と前記目地部の境界において浸入水に対する迂回抵抗経路が構成され、
前記止水シール部材の外面は、前記一対のコンクリート部材と前記経時性硬化材により全面を覆われていることを特徴とする、止水構造。
続きを表示（約 590 文字）【請求項２】
前記一対のコンクリート部材には、前記接続面に交差する方向にＰＣ鋼棒が貫通して設けられ、
前記ＰＣ鋼棒に緊張力を付与することにより、前記止水シール部材及び前記目地部に圧縮力を付与することを特徴とする、請求項１に記載の止水構造。
【請求項３】
前記止水シール部材は、一対の前記接続面のそれぞれに貼り付けられた一対のシール部材部分から構成され、
前記一対のシール部材部分が突き合わされた状態で一体化された状態で前記経時性硬化材に覆われることを特徴とする、請求項１又は２に記載の止水構造。
【請求項４】
前記一対の接続面のうち、一方の接続面には第１の溝状の凹部が設けられ、他方の接続面には前記第１の溝状の凹部に対向する位置に第２の溝状の凹部が設けられ、
前記第１の溝状の凹部と前記第２の溝状の凹部とを突き合わせて形成される略円柱状の溝を含む目地部が構成されることを特徴とする、請求項１又は２に記載の止水構造。
【請求項５】
前記一対の接続面のうち、一方の接続面には溝状の凹部が設けられ、他方の接続面には前記溝状の凹部に対向する位置に段状の凸部が設けられ、
前記目地部は、前記溝状の凹部と前記段状の凸部に挟まれて鍵穴状に屈曲して構成されることを特徴とする、請求項１又は２に記載の止水構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート部材同士の接続部における止水構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
地下トンネル、共同溝、地下駐車場といった各種地下構造物や、その他コンクリート製の各種構造物を建築する場合には、複数のコンクリート部材を連結させて構造物を構築するような施工が行われる。その際、コンクリート部材として、例えば工場などで予め製作された部材、いわゆるプレキャストコンクリート部材が用いられることが知られている。
【０００３】
例えば、特許文献１には、橋梁用床版を連結する際に適用されるプレキャスト板の連結構造が開示されている。特許文献１に記載の技術によれば、連結構造における回転変形の許容や、施工時の作業性の向上や、せん断力伝達の応答性を高めることなどが図られている。
【０００４】
また、例えば、特許文献２には、プレキャスト鉄筋コンクリート造地下構造物の構築方法が開示されている。特許文献２に記載の技術によれば、構築された外壁の品質の向上や、構築時の工期短縮などが図られる。
【０００５】
また、例えば、特許文献３には、プレキャストコンクリート部材の接合部にモルタルを充填するときのシール材が開示されている。特許文献３に記載の技術によれば、接合部の目地間隙にモルタルを充填する際に、接合部へのモルタルの浸入防止が図られる。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－４２５４５号公報
特開平９－２７９６０９号公報
実開平５－４７２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記特許文献１～３に代表されるように、プレキャストコンクリート部材同士の連結構造においては、連結部（接合部）にシール材を配置し、モルタルやグラウトといった経時性硬化材の充填が行われる。このようなコンクリート部材同士の連結を要する技術において、コンクリート継目部自体に高い遮水性及び止水性を持たせるため、現場打ちコンクリート打継目では界面に止水ゴムを内在させ、現場打ちコンクリートを繋げる方法が知られていた。また、プレキャストコンクリート打継目では、界面にシール材を配置し、ＰＣ（プレストレストコンクリート）鋼棒でシール材を圧縮する方法が知られていた。
【０００８】

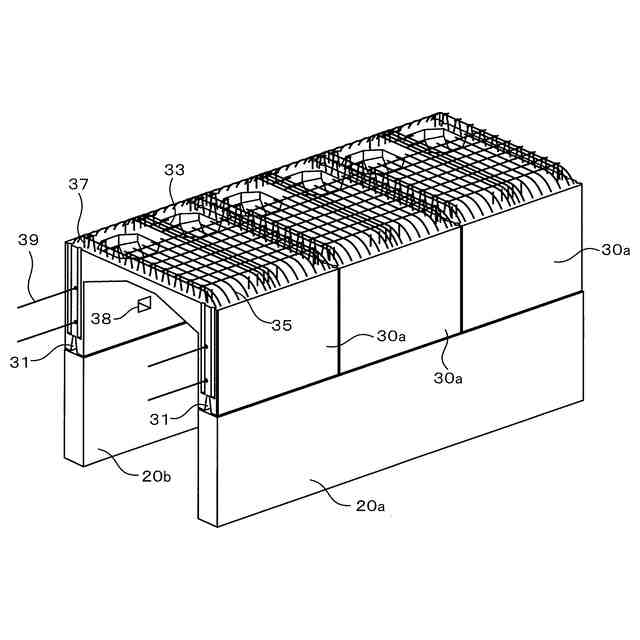

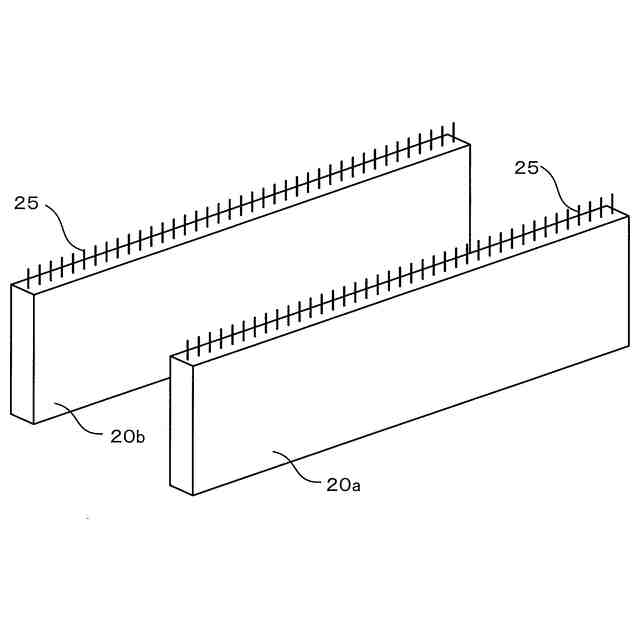

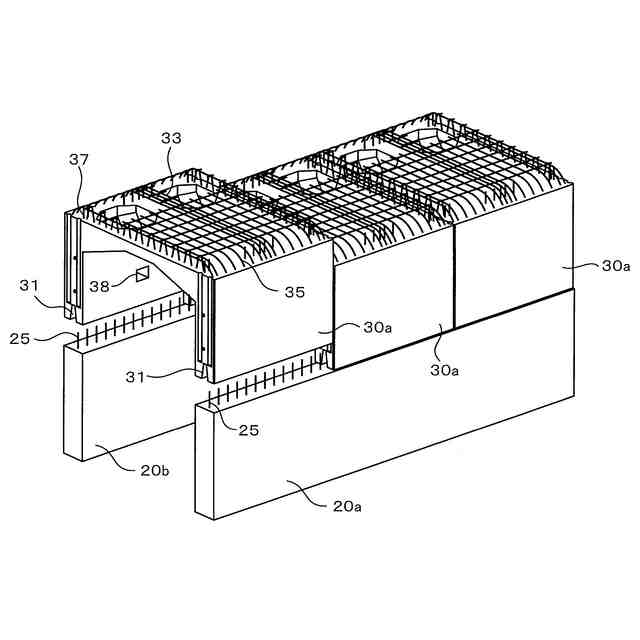

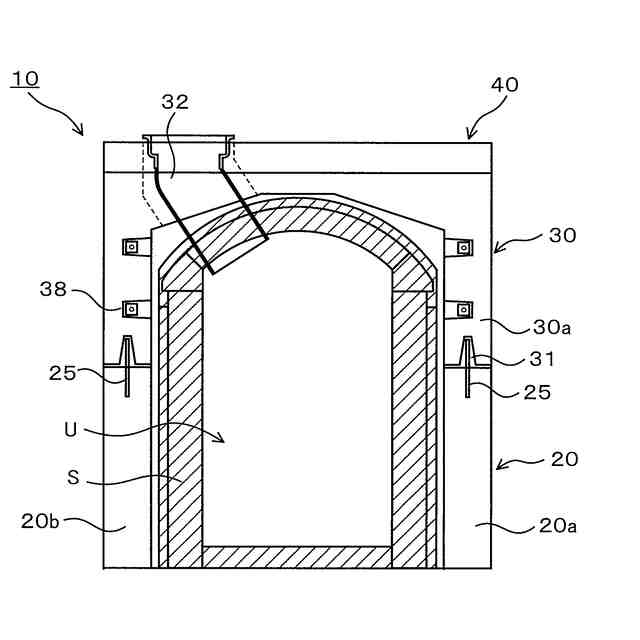

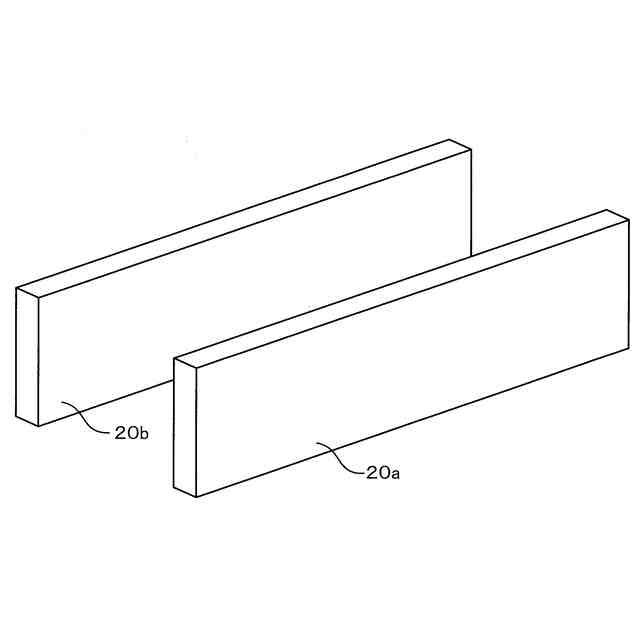

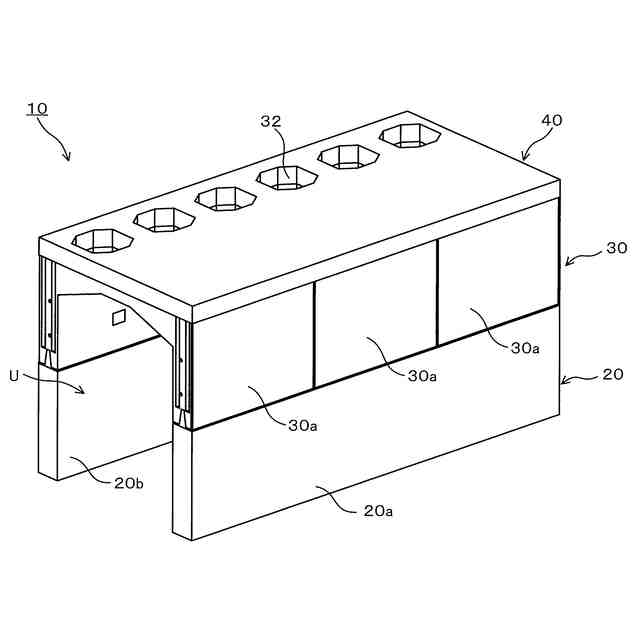

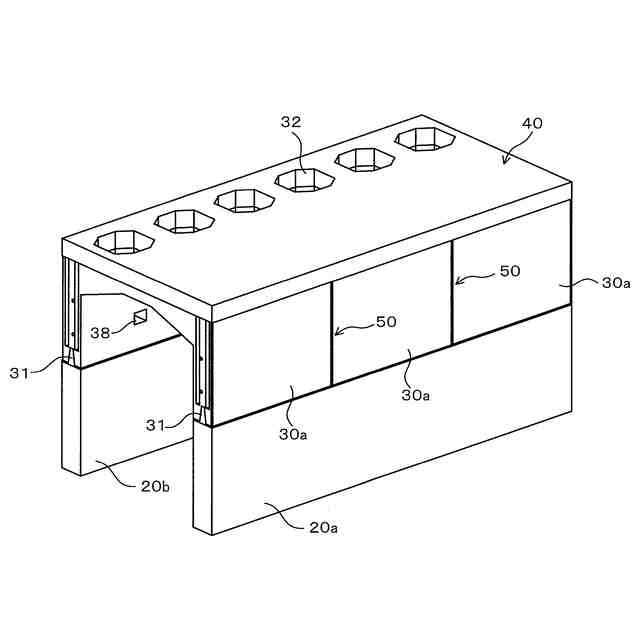

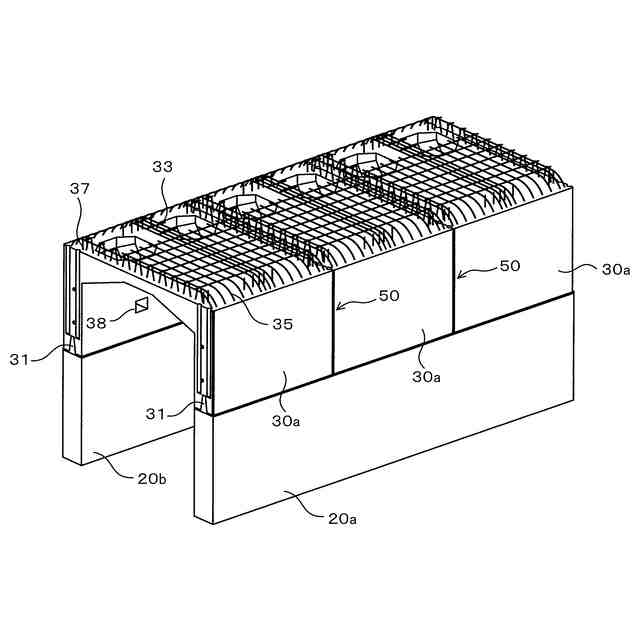

一般的なコンクリート部材同士の連結を要する構造物において、現場打ち用止水ゴムによる水密性は例えば０．５ＭＰａ程度、プレキャスト用シール材による水密性は例えば０．３ＭＰａ程度である。しかしながら、例えば製鉄所内のコークス炉の煙道といった特殊な設備構造物では、より高い水密性が求められる。具体的には、例えば１．０ＭＰａ程度の水密性と、構築時の省人・省力化や工期短縮が求められる。
【０００９】
上記事情に鑑み、本発明の目的は、コンクリート部材同士の接続部において、高い水密性と施工性を備えた止水構造を提供することにある。
【課題を解決するための手段】
【００１０】
前記の目的を達成するため、本発明によれば、一対のコンクリート部材の接続部における止水構造であって、前記一対のコンクリート部材が目地部を挟んで互いに対向する一対の接続面と、前記目地部に挿入された止水シール部材と、前記目地部に充填された経時性硬化材と、を含み、前記一対の接続面にはそれぞれ凹凸部が設けることにより、前記接続面と前記目地部の境界において浸入水に対する迂回抵抗経路が構成され、前記止水シール部材の外面は、前記一対のコンクリート部材と前記経時性硬化材により全面を覆われていることを特徴とする、止水構造が提供される。
（【００１１】以降は省略されています）
