公開番号2025179342
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086033
出願日2024-05-28
発明の名称読取装置
出願人ブラザー工業株式会社
代理人個人,個人
主分類H04N 1/04 20060101AFI20251203BHJP(電気通信技術)
要約【課題】読取装置において、2枚の透明板を跨いで貼られたシートの剥がれを抑制する。

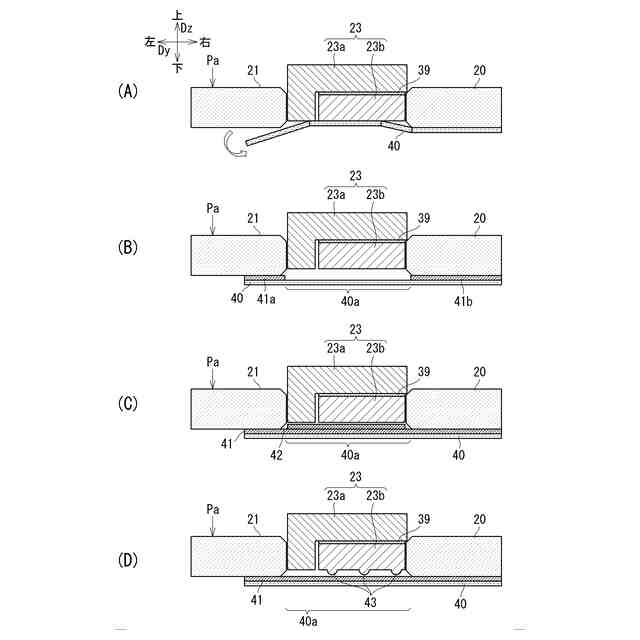

【解決手段】搬送原稿用のプラテンガラス21と、プラテンガラス21と左右方向に離れて位置する静止原稿用のプラテンガラス20と、プラテンガラス21とプラテンガラス20との間に位置し、移動原稿を案内する仕切り部材23と、仕切り部材23の下面と対向し、第1接着層41a及び第2接着層41bによってプラテンガラス21の下面とプラテンガラス20の下面とに接着され、プラテンガラス20、21及び仕切り部材23の隙間からの異物の落下を防止するシート40と、を備える画像読取装置1において、シート40は、仕切り部材23の下面に付着しない非付着部分40aを有する。
【選択図】図9
特許請求の範囲【請求項１】
第１透明板と、
上記第１透明板と第１方向に離れて位置する第２透明板と、
上記第１透明板と上記第２透明板との間に位置する仕切り部材と、
上記仕切り部材の下面と対向し、上記第１透明板の下面と上記第２透明板の下面とに付着するシートと、を備え、
上記シートは、上記仕切り部材の下面に付着しない非付着部分を有する読取装置。
続きを表示（約 1,100 文字）【請求項２】
上記シートは、上記第１透明板の下面と付着する第１接着層と、上記第２透明板の下面と付着する第２接着層と、を有しており、
上記非付着部分は、接着層を有しない請求項１に記載の読取装置。
【請求項３】
上記シートは、上記第１透明板の下面及び上記第２透明板の下面と付着する接着層を有しており、
上記非付着部分は、上記接着層を覆う非接着性の被覆層を有する請求項１に記載の読取装置。
【請求項４】
第１透明板と、
上記第１透明板と第１方向に離れて位置する第２透明板と、
上記第１透明板と上記第２透明板との間に位置する仕切り部材と、
上記仕切り部材の下面と対向し、上記第１透明板の下面と上記第２透明板の下面とに付着するシートと、を備え、
上記シートと対向する上記仕切り部材の下面は、接着防止形状である読取装置。
【請求項５】
上記接着防止形状は、凹凸形状である請求項４に記載の読取装置。
【請求項６】
第１透明板と、
上記第１透明板と第１方向に離れて位置する第２透明板と、
上記第１透明板と上記第２透明板との間に位置する仕切り部材と、
上記仕切り部材の下面と対向し、上記第１透明板の下面と上記第２透明板の下面とに付着するシートと、を備え、
上記仕切り部材の下面と上記シートとは、上下方向に離間する読取装置。
【請求項７】
上記第１透明板の下面及び上記第２透明板の下面に沿って移動するキャリッジと、
上記キャリッジに上下動可能に支持されたイメージセンサと、
上記イメージセンサから少なくとも一部が上方に突出しており、上記第１透明板の下面及び上記第２透明板の下面と当接するローラと、をさらに備えており、
上記仕切り部材は、上記仕切り部材の下面から下方へ突出する凸部を有しており、
上記キャリッジが上記仕切り部材の下方を移動するとき、上記ローラは上記凸部の下方を移動する請求項６に記載の読取装置。
【請求項８】
上記第１透明板の上方において原稿を搬送する原稿搬送部をさらに備えており、
上記仕切り部材は、上記原稿が摺動する案内面を有する請求項１に記載の読取装置。
【請求項９】
上記仕切り部材は、
上記案内面を有する案内部材と、
上記案内部材を補強する補強部材と、を含む請求項８に記載の読取装置。
【請求項１０】
上記シートと対向する上記仕切り部の下面は、接着防止形状である請求項１に記載の読取装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、読取装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
原稿搬送装置を備えた読取装置として、搬送原稿用透明板と静止原稿用透明板との隙間にシートが貼られているものがある。シートは、搬送原稿用透明板の下面と静止原稿用透明板の下面とを跨るように貼られている。シートにより、隙間から落下した異物等がイメージセンサに付着することが防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－０２０６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

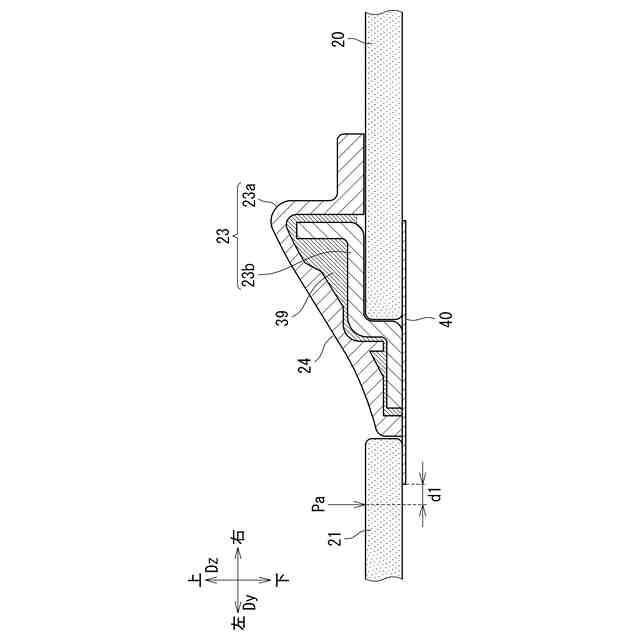

搬送原稿用透明板と静止原稿用透明板の間との隙間にはスキャナトップカバーやカバーを補強する補強板金が設けられている。シートは、搬送原稿用透明板、スキャナトップカバー、補強板金および静止原稿用透明板に跨って貼られている。各部材の接着面に段差が生じていると、段差に応じてシートが変形して貼り付けられる。２枚の透明板に対してスキャナトップカバーや補強板金が凹んでいる場合、段差におけるシートの反発により、シートが透明板の下面から浮き上がり、浮き上がった箇所からシートが剥がれていくおそれがある。
【０００５】
本開示は、読取装置において、２枚の透明板を跨いで貼られたシートの剥がれを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本開示に係る読取装置は、第１透明板と、上記第１透明板と第１方向に離れて位置する第２透明板と、上記第１透明板と上記第２透明板との間に位置する仕切り部材と、上記仕切り部材の下面と対向し、上記第１透明板の下面と上記第２透明板の下面とに付着するシートと、を備え、上記シートは、上記仕切り部材の下面に付着しない非付着部分を有する。
【０００７】
上記構成を備えれば、第１透明板の下面または第２透明板の下面に対して仕切り部材の下面が上方へ凹む段差が生じていたとしても、シートが仕切り部材に付着し難くすることができる。
【０００８】
（２）上記シートは、上記第１透明板の下面と付着する第１接着層と、上記第２透明板の下面と付着する第２接着層と、を有しており、上記非付着部分は、接着層を有しなくてもよい。
【０００９】
（３）上記シートは、上記第１透明板の下面及び上記第２透明板の下面と付着する接着層を有しており、上記非付着部分は、上記接着層を覆う非接着性の被覆層を有してもよい。
【００１０】
（４）第１透明板と、上記第１透明板と第１方向に離れて位置する第２透明板と、上記第１透明板と上記第２透明板との間に位置する仕切り部材と、上記仕切り部材の下面と対向し、上記第１透明板の下面と上記第２透明板の下面とに付着するシートと、を備え、上記シートと対向する上記仕切り部材の下面は、接着防止形状であってもよい。
（【００１１】以降は省略されています）
