公開番号2025178729
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085512
出願日2024-05-27
発明の名称プリンタ
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 29/38 20060101AFI20251202BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】意図しない電源の状態で、コネクタを介して接続された外部機器への給電が開始されることを従来に比べ確実に抑制することに貢献するプリンタを提供すること。
【解決手段】プリンタは、外部機器が接続されるUSBコネクタと、USBコネクタに接続された外部機器との間でUSB-PD規格に従ったネゴシエーションを実行するよう構成されたPD回路と、プロセッサとを備える。プロセッサは、電源の状態に応じて、外部機器に対するプリンタのロールをシンクからソースに切り替えるソース設定指示をPD回路に出力して、外部機器への給電を開始させる給電開始処理を実行する(S10)。

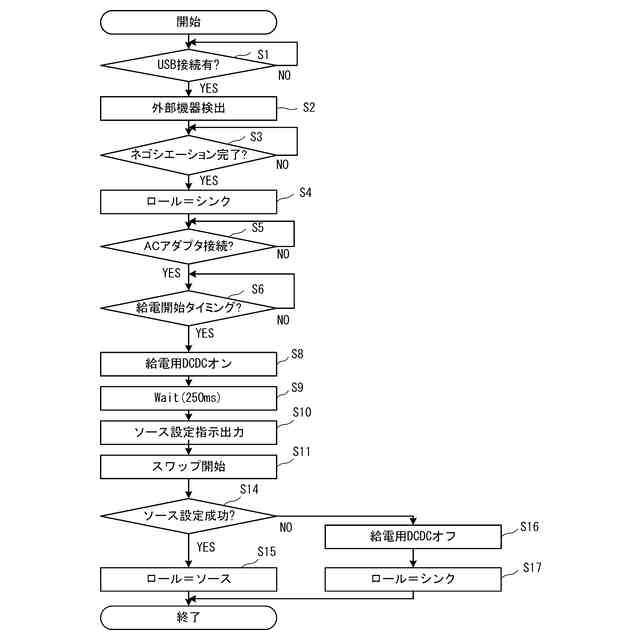

【選択図】図5
特許請求の範囲【請求項１】

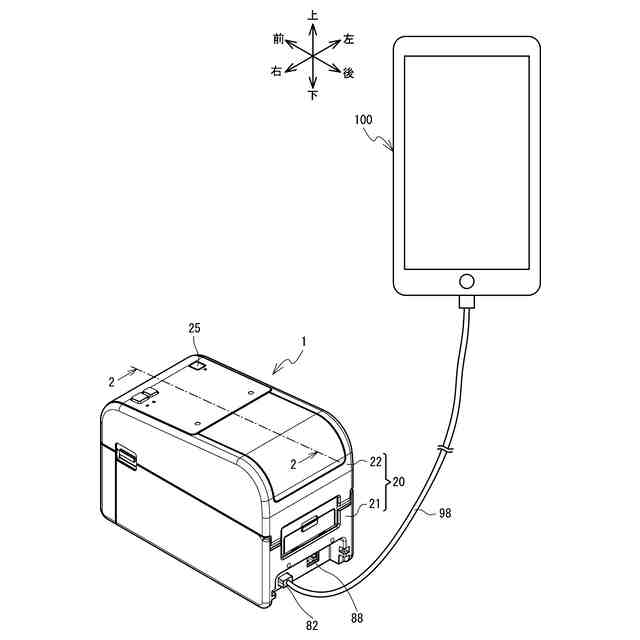

プリンタであって、
外部機器が接続されるＵＳＢコネクタと、

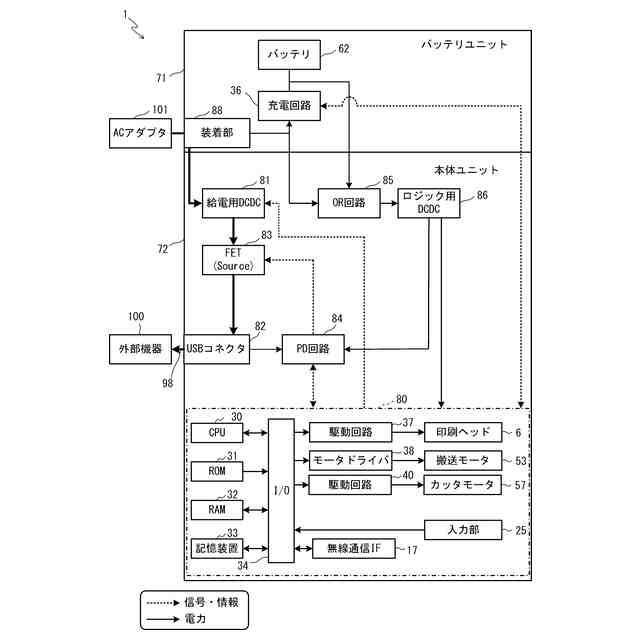

前記ＵＳＢコネクタに接続された前記外部機器との間でＵＳＢ－ＰＤ規格に従ったネゴシエーションを実行するよう構成されたＰＤ回路と、
プロセッサと
を備え、
前記プロセッサは、
電源の状態に応じて、前記外部機器に対する前記プリンタのロールをシンクからソースに切り替えるソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させる給電開始処理
を実行することを特徴とするプリンタ。
続きを表示（約 1,800 文字）【請求項２】
前記プロセッサは、
前記給電開始処理で、前記プリンタとＡＣアダプタとの接続状態がソース設定条件を満たす場合に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項１に記載のプリンタ。
【請求項３】
前記プロセッサは、
前記外部機器が前記ＵＳＢコネクタを介して前記プリンタに接続されている状態で、前記プリンタに前記ＡＣアダプタが接続された場合を、前記ソース設定条件を満たす場合として前記給電開始処理を行うことを特徴とする請求項２に記載のプリンタ。
【請求項４】
前記プロセッサは、
前記プリンタに前記ＡＣアダプタが接続されている状態で、前記外部機器が前記ＵＳＢコネクタを介し、前記プリンタに接続された場合を、前記ソース設定条件を満たす場合として前記給電開始処理を行うことを特徴とする請求項２に記載のプリンタ。
【請求項５】

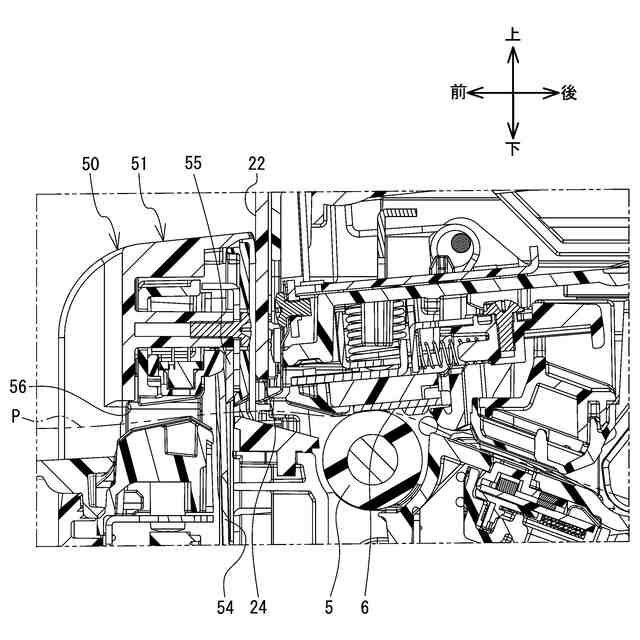

印刷ヘッドと、
媒体を搬送する搬送部と
を更に備え、
前記プロセッサは、
前記印刷ヘッドと前記搬送部とを駆動して、前記媒体に印刷する印刷処理を更に実行し、
前記給電開始処理で、前記印刷処理を実行中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記印刷処理が終了した後に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項２に記載のプリンタ。
【請求項６】
印刷ヘッドを更に備え、
前記プロセッサは、
前記給電開始処理で、前記印刷ヘッドを駆動中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記印刷ヘッドの駆動が終了した後に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項２に記載のプリンタ。
【請求項７】
媒体を搬送する搬送部を更に備え、
前記プロセッサは、
前記給電開始処理で、前記搬送部を駆動中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記搬送部の駆動が終了した後に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項２に記載のプリンタ。
【請求項８】
前記媒体を切断する切断刃を更に備え、
前記プロセッサは、
前記印刷処理後、前記搬送部が停止中に前記切断刃を駆動して前記媒体を切断する切断処理を更に実行し、
前記給電開始処理で、前記印刷処理を実行中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記印刷処理が終了した後、且つ、前記切断処理を実行時に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項５に記載のプリンタ。
【請求項９】
前記プロセッサは、
前記給電開始処理で、前記印刷処理を実行中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記印刷処理が終了した後、且つ次の前記印刷処理を実行する前までの印刷ジョブ間に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項５に記載のプリンタ。
【請求項１０】
無線通信インターフェイスを更に備え、
前記プロセッサは、
前記無線通信インターフェイスを介して前記印刷処理の実行を指示する印刷指示を受ける受付処理を更に実行し、
前記給電開始処理で、前記印刷処理を実行中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記無線通信インターフェイスを介して受け付けられた前記印刷指示に基づく前記印刷処理を終了後、且つ前記無線通信インターフェイスを介して次の前記印刷指示を受け付けるまでの印刷ジョブ間に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させることを特徴とする請求項５に記載のプリンタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１のプリンタは、コネクタ及び電流検出部を有するＵＳＢインターフェイスを備え、ＵＳＢインターフェイスを介して外部機器への給電を行う。プリンタは、外部機器への給電中、画像処理を行わせる指示を受け付けた場合、外部機器へ給電し、インターフェイスによって検出された電流値の一定期間内の最小値と最大値との差が閾値を超える場合、ＵＳＢインターフェイスに対して外部機器への給電を制限する指示を出力する。プリンタは、外部機器へ給電した時に電流検出部によって検出されインターフェイス間内の最小値と最大値との差が閾値を超えない場合、ＵＳＢインターフェイスに対して外部機器への給電を制限する指示を出力しない。ＵＳＢ－ＰＤ規格では、プリンタは、コネクタを介して接続された外部機器との間でネゴシエーションを行い、ネゴシエーションの結果に基づいて、給電方向と給電する電力の大きさとを設定する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４４３０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来のプリンタでは、コネクタを介して接続された外部機器との間でネゴシエーションされた結果、意図しない電源の状態（例えば、プリンタにＡＣアダプタが接続されていない状態）で、外部機器への給電が開始される場合がある。
【０００５】
本発明の目的は、意図しない電源の状態で、コネクタを介して接続された外部機器への給電が開始されることを従来に比べ確実に抑制することに貢献するプリンタを提供することである。
【課題を解決するための手段】
【０００６】

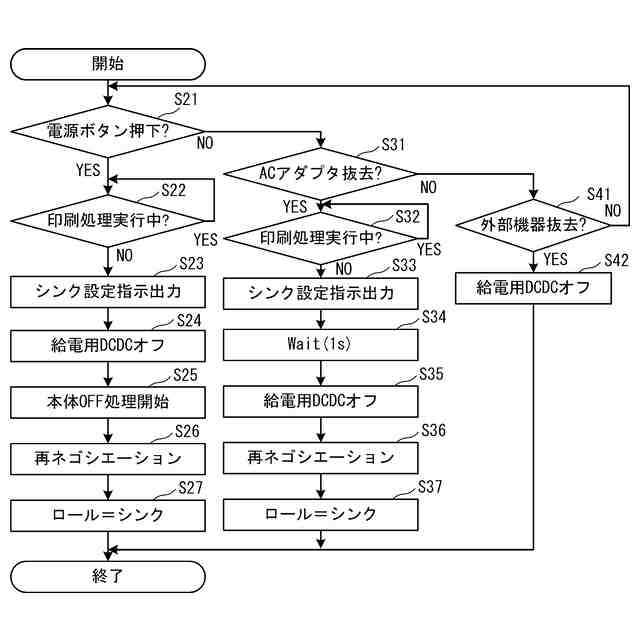

本発明の一態様に係るプリンタは、外部機器が接続されるＵＳＢコネクタと、前記ＵＳＢコネクタに接続された前記外部機器との間でＵＳＢ－ＰＤ規格に従ったネゴシエーションを実行するよう構成されたＰＤ回路と、プロセッサとを備え、前記プロセッサは、電源の状態に応じて、前記外部機器に対する前記プリンタのロールをシンクからソースに切り替えるソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させる給電開始処理を実行する。ＵＳＢ－ＰＤ規格では、外部機器に対するプリンタのロールがシンクである場合には、プリンタから外部機器に対して給電が行われることがない。プリンタのプロセッサが実行する給電開始処理は、電源の状態が意図した状態（例えば、プリンタにＡＣアダプタが接続された状態）になったことに応じて、ソース設定指示を出力することで、外部機器への給電を開始させる一方で、意図しない電源の状態ではプリンタのロールをシンクにしておくことにより、意図しない電源の状態（例えば、プリンタにＡＣアダプタが接続されてない状態）で外部機器への給電が開始されることを従来に比べ確実に抑制することに貢献する。
【０００７】
本態様に係るプリンタの前記プロセッサは、前記給電開始処理で、前記プリンタとＡＣアダプタとの接続状態がソース設定条件を満たす場合に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させてもよい。この場合、プリンタのプロセッサが実行する給電開始処理は、プリンタとＡＣアダプタとの接続状態に応じて、ソース設定指示を出力することで、プリンタとＡＣアダプタとの接続状態が意図しない状態で、外部機器への給電が開始されることを従来に比べ確実に抑制することに貢献する。
【０００８】

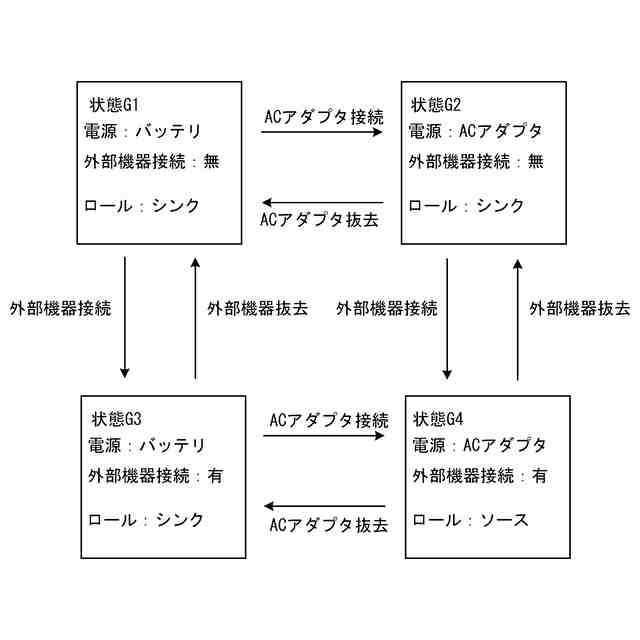

本態様に係るプリンタの前記プロセッサは、前記外部機器が前記ＵＳＢコネクタを介して前記プリンタに接続されている状態で、前記プリンタに前記ＡＣアダプタが接続された場合を、前記ソース設定条件を満たす場合として前記給電開始処理を行ってもよい。外部機器がＵＳＢコネクタを介してプリンタに接続されている状態で、プリンタにＡＣアダプタが接続された場合は、ＡＣアダプタを電源として、プリンタから外部機器に安定して給電できる場合である。プリンタのプロセッサが実行する給電開始処理は、プリンタから外部機器に安定して給電できる場合に自動で、外部機器に対するプリンタのロールをシンクからソースに切り替えて、外部機器への給電を開始させることに貢献する。
【０００９】
本態様に係るプリンタの前記プロセッサは、前記プリンタに前記ＡＣアダプタが接続されている状態で、前記外部機器が前記ＵＳＢコネクタを介し、前記プリンタに接続された場合を、前記ソース設定条件を満たす場合として前記給電開始処理を行ってもよい。プリンタにＡＣアダプタが接続されている状態で、外部機器がＵＳＢコネクタを介してプリンタに接続された場合は、ＡＣアダプタを電源として、プリンタから外部機器に安定して給電できる場合である。プリンタのプロセッサが実行する給電開始処理は、プリンタから外部機器に安定して給電できる場合に自動で、外部機器に対するプリンタのロールをシンクからソースに切り替えて、外部機器への給電を開始させることに貢献する。
【００１０】

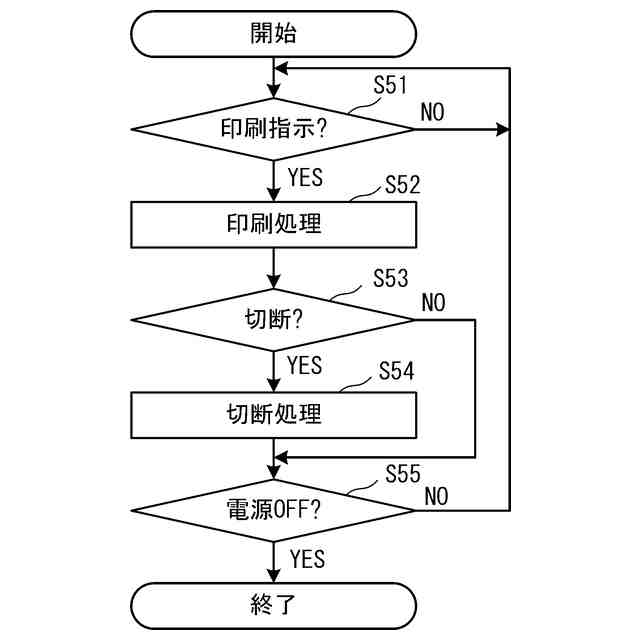

本態様に係るプリンタは、印刷ヘッドと、媒体を搬送する搬送部とを更に備え、前記プロセッサは、前記印刷ヘッドと前記搬送部とを駆動して、前記媒体に印刷する印刷処理を更に実行し、前記給電開始処理で、前記印刷処理を実行中に、前記プリンタと前記ＡＣアダプタとの前記接続状態が前記ソース設定条件を満たした場合、前記印刷処理が終了した後に、前記ソース設定指示を前記ＰＤ回路に出力して、前記外部機器への給電を開始させてもよい。印刷処理を実行中に給電が開始されると、印刷ヘッドに供給される電力が一時的に不安定になり、印刷品質が悪化する可能性がある。プリンタのプロセッサが実行する給電開始処理は、印刷処理を実行中に外部機器に給電が開始されることに起因して印刷品質が悪化することを抑制することに貢献する。
（【００１１】以降は省略されています）
