公開番号2025178925
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085803
出願日2024-05-27
発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/14 20060101AFI20251202BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】複数の圧力室流路と共通流路との間で液体を循環させることが可能であり、且つダンパーによる圧力変動の吸収が低下するのを抑制する。
【解決手段】ヘッド1は、複数の圧力室流路20と、上下方向D3に重なって配置された上側共通流路12A及び下側共通流路12Bを有する共通流路12とを含む。上側共通流路12Aと下側共通流路12bとの間には、第1ダンパー28Aと第2ダンパー28Bとが設けられている。共通流路12と複数の圧力室流路20との間には、圧力室流路20ごとに、上側共通流路12Aの上方に位置し、上側共通流路12Aから圧力室流路20へインクを供給する供給流路18と、下側共通流路12Bの下方に位置し、圧力室流路20から下側共通流路12Bへインクを戻す循環流路19と、が配置されている。
【選択図】図5
特許請求の範囲【請求項１】
上下方向に直交する第１方向に配列された複数のノズルと、
前記第１方向に配列され、前記複数のノズルにそれぞれ連通する複数の圧力室流路と、
前記複数の圧力室流路に連通する共通流路と、を備え、
前記共通流路は、上下方向に重なって配置された上側共通流路及び下側共通流路であって、前記第１方向にそれぞれ延び、前記第１方向の両端において互いに連通する上側共通流路及び下側共通流路を有し、
前記上下方向において前記上側共通流路と前記下側共通流路との間には、前記上側共通流路及び前記下側共通流路の少なくとも一方の液体の圧力変動を吸収するダンパーが配置され、
前記共通流路と前記複数の圧力室流路との間には、前記圧力室流路ごとに、前記上側共通流路の上方に位置し、前記上側共通流路から前記圧力室流路へ液体を供給する供給流路と、前記下側共通流路の下方に位置し、前記圧力室流路から前記下側共通流路へ液体を戻す循環流路と、が配置されていることを特徴とする液体吐出ヘッド。
続きを表示（約 1,400 文字）【請求項２】
前記共通流路における前記第１方向の両端部は、互いに異なる圧力ポンプと連通していることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項３】
前記上側共通流路は、前記第１方向の一方の端部に配置された液体供給口を有し、
前記上側共通流路と前記下側共通流路とが前記第１方向の一方の端部で互いに連通する一方の連通口が、前記液体供給口と前記上下方向に重なることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項４】
前記上側共通流路は、前記第１方向の他方の端部に配置された液体排出口を有し、
前記上側共通流路と前記下側共通流路とが前記第１方向の他方の端部で互いに連通する他方の連通口が、前記液体排出口と前記上下方向に重なることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項５】
前記一方の連通口の開口面積は、前記上側共通流路の前記第１方向に直交する方向の開口面積及び前記下側共通流路の前記直交する方向の開口面積よりも大きいことを特徴とする請求項３に記載の液体吐出ヘッド。
【請求項６】
前記他方の連通口の開口面積は、前記上側共通流路の前記第１方向に直交する方向の開口面積及び前記下側共通流路の前記直交する方向の開口面積よりも大きいことを特徴とする請求項４に記載の液体吐出ヘッド。
【請求項７】
前記上側共通流路の前記第１方向に直交する方向の開口面積と、前記下側共通流路の前記直交する方向の開口面積とが、互いに同じであることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項８】
複数の前記供給流路及び複数の前記循環流路は、それぞれ前記第１方向に並んでおり、
前記上側共通流路において、前記複数の供給流路のうち最も前記第１方向の他方に配置された供給流路との接続箇所よりも前記第１方向の他方に、前記第１方向に直交する方向の開口面積が最も小さい上側狭隘部が設けられ、
前記下側共通流路において、前記複数の循環流路のうち最も前記第１方向の一方に配置された循環流路との接続箇所よりも前記第１方向の一方に、前記第１方向に直交する方向の開口面積が最も小さい下側狭隘部が設けられていることを特徴とする請求項４に記載の液体吐出ヘッド。
【請求項９】
前記共通流路は、前記上側共通流路及び前記下側共通流路をそれぞれ含む２つの共通流路組であって、前記第１方向と前記上下方向との双方に直交する第２方向に並ぶ２つの共通流路組を有し、
前記２つの共通流路組のうち一方の共通流路組の前記第１方向の一方の端部に液体が供給され、他方の共通流路組の前記第１方向の一方の端部から液体が排出され、
前記共通流路は、前記一方の共通流路組の前記第１方向の他方の端部と前記他方の共通流路組の前記第１方向の他方の端部とを互いに接続する接続流路を有していることを特徴とする請求項１に記載の液体吐出ヘッド。
【請求項１０】
前記接続流路は、前記一方の共通流路に含まれる前記上側共通流路及び前記下側共通流路と、前記他方の共通流路に含まれる前記上側共通流路及び前記下側共通流路とを、互いに連通させることを特徴とする請求項９に記載の液体吐出ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を吐出する液体吐出ヘッドに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、複数のノズルにそれぞれ連通する複数の圧力室（圧力室流路）と、複数の圧力室に連通する共通流路とを含む液体吐出ヘッドについて記載されている。この液体吐出ヘッドの共通流路と複数の圧力室との間には、圧力室ごとに、圧力室から共通流路へインクを戻すインク循環流路が配置されている。これにより、各圧力室と共通流路との間でインクを循環させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２００９０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の液体吐出ヘッドにおいては、インク循環流路のインク循環口が共通流路の底面に開口し、共通流路と圧力室とが連通する。このため、共通流路の底面に、共通流路内のインクの圧力変動を吸収するためのダンパーを設ける場合、ダンパーは、共通流路のインク循環流路と重なる部分を避けて配置する必要が生じる。この結果、ダンパーの可動領域が小さくなり、共通流路内の液体の圧力変動の吸収が低下する。
【０００５】
そこで、本発明の目的は、複数の圧力室流路と共通流路との間で液体を循環させることが可能であり、且つダンパーによる圧力変動の吸収が低下するのを抑制することが可能な液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００６】
本発明の液体吐出ヘッドは、上下方向に直交する第１方向に配列された複数のノズルと、前記第１方向に配列され、前記複数のノズルにそれぞれ連通する複数の圧力室流路と、前記複数の圧力室流路に連通する共通流路と、を備え、前記共通流路は、上下方向に重なって配置された上側共通流路及び下側共通流路であって、前記第１方向にそれぞれ延び、前記第１方向の両端において互いに連通する上側共通流路及び下側共通流路を有し、前記上下方向において前記上側共通流路と前記下側共通流路との間には、前記上側共通流路及び前記下側共通流路の少なくとも一方の液体の圧力変動を吸収するダンパーが配置され、前記共通流路と前記複数の圧力室流路との間には、前記圧力室流路ごとに、前記上側共通流路の上方に位置し、前記上側共通流路から前記圧力室流路へ液体を供給する供給流路と、前記下側共通流路の下方に位置し、前記圧力室流路から前記下側共通流路へ液体を戻す循環流路と、が配置されている。
【発明の効果】
【０００７】
本発明の液体吐出ヘッドによると、上側共通流路の液体を各圧力室流路に供給し、各圧力室流路の液体を下側共通流路に戻すことが可能となる。つまり、複数の圧力室流路と共通流路との間で液体を循環させることが可能となる。また、ダンパーが上側共通流路と下側共通流路との間に配置されており、且つ、供給流路が上側共通流路の上方、循環流路が下側共通流路の下方に配置されている。このため、供給流路や循環流路を避けてダンパーを配置する必要がなく、ダンパーの可動領域が制限されないため、ダンパーによる圧力変動の吸収が低下するのを抑制することが可能となる。
【図面の簡単な説明】
【０００８】

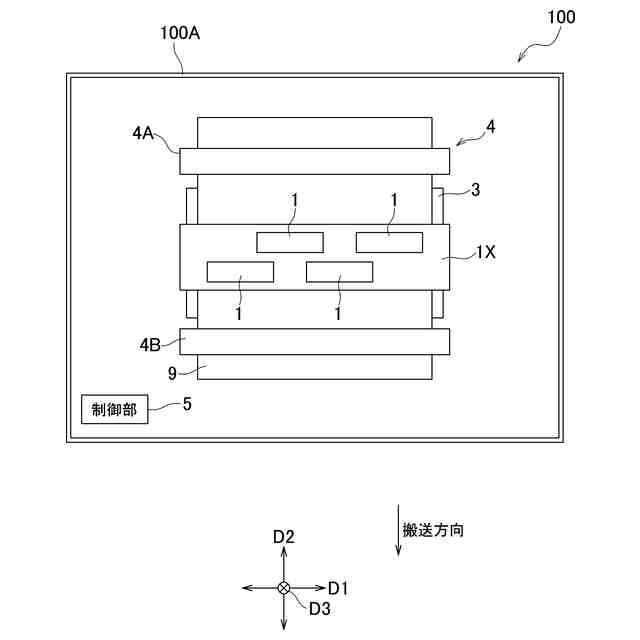

本発明の第１実施形態に係るヘッドを含むプリンタの平面図である。

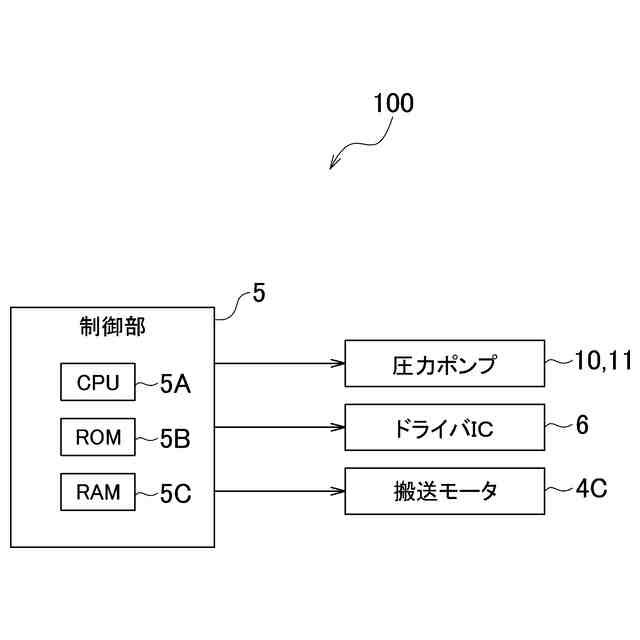

プリンタの電気的構成を示すブロック図である。

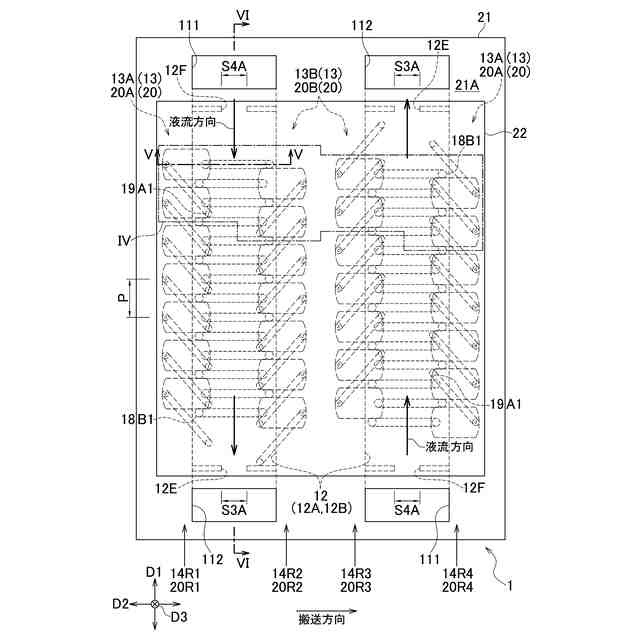

ヘッドの平面図である。
流路部材の上面における図３に示す領域IVの拡大図である。

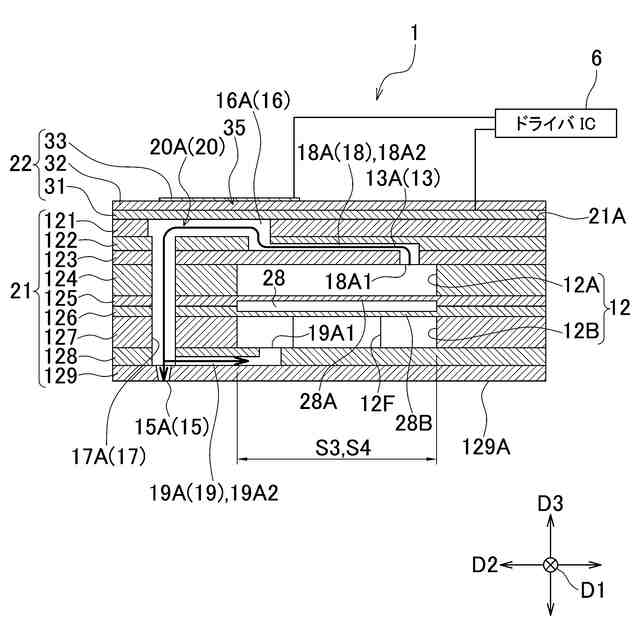

（ａ）は図３に示すＶ－Ｖ線に沿ったヘッドの断面図であって個別流路に含まれる循環流路を付加した図である。

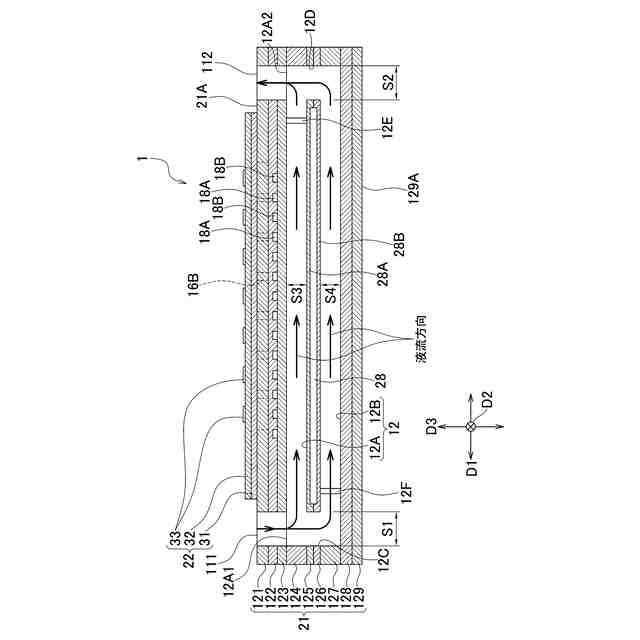

図３に示すVI－VI線に沿ったヘッドの断面図である。

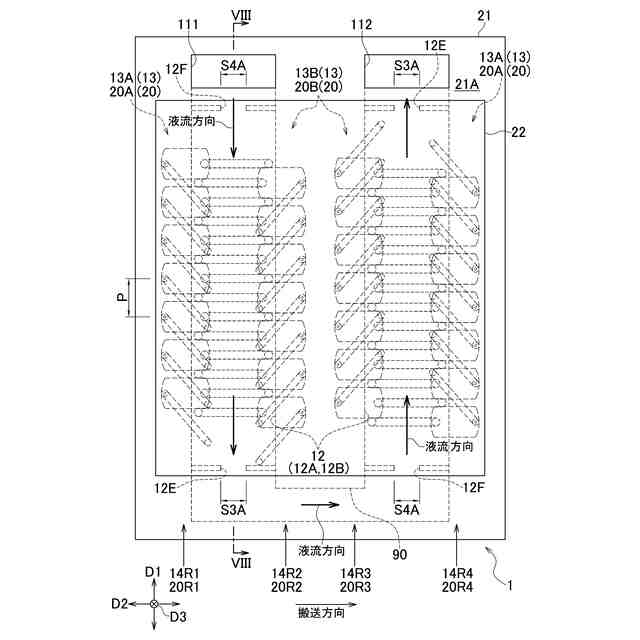

本発明の第２実施形態に係るヘッドの平面図である。

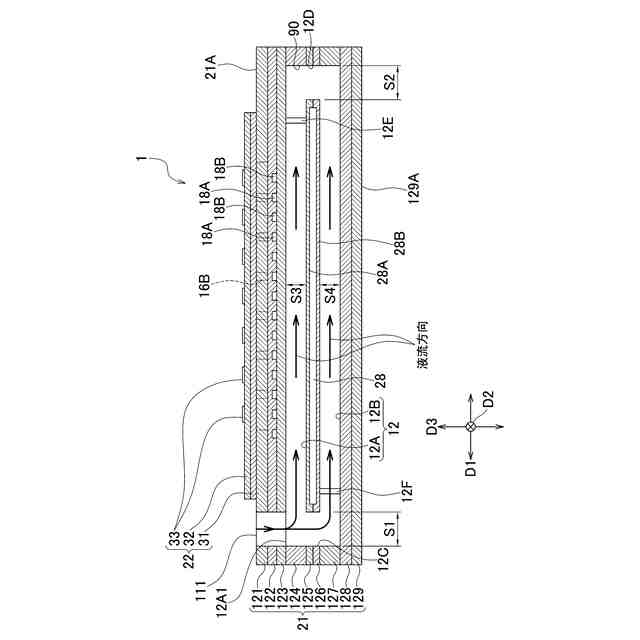

図７に示すVIII－VIII線に沿ったヘッドの断面図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
先ず、図１を参照し、本発明の第１実施形態に係るヘッド１を備えたプリンタ１００の全体構成について説明する。なお、以下の説明において、第１方向Ｄ１及び第２方向Ｄ２は、水平方向であり、上下方向Ｄ３に直交する。本実施形態における上下方向Ｄ３は鉛直方向に沿っているが、鉛直方向及び水平方向に対して交差する上下方向であってもよい。第１方向Ｄ１は第２方向Ｄ２と直交する。
【００１０】
＜プリンタの全体構成＞
プリンタ１００は、筐体１００Ａと、ヘッドユニット１Ｘと、プラテン３と、搬送機構４と、制御部５とを備えている。ヘッドユニット１Ｘ、プラテン３、搬送機構４及び制御部５は、筐体１００Ａ内に配置されている。
（【００１１】以降は省略されています）
