公開番号2025178677
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085428
出願日2024-05-27
発明の名称印刷用カセット収納体
出願人ブラザー工業株式会社
代理人個人,個人
主分類B65D 5/50 20060101AFI20251202BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】印刷用カセットと収納箱とが擦れにくくした印刷用カセット収納体を提供する。

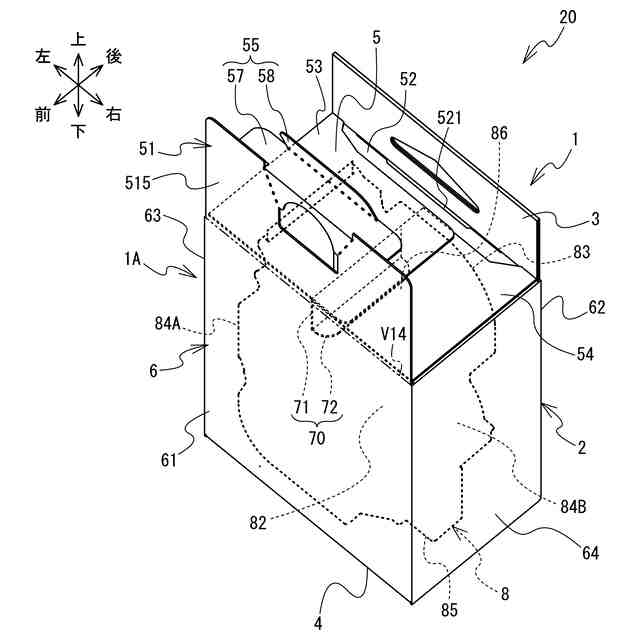

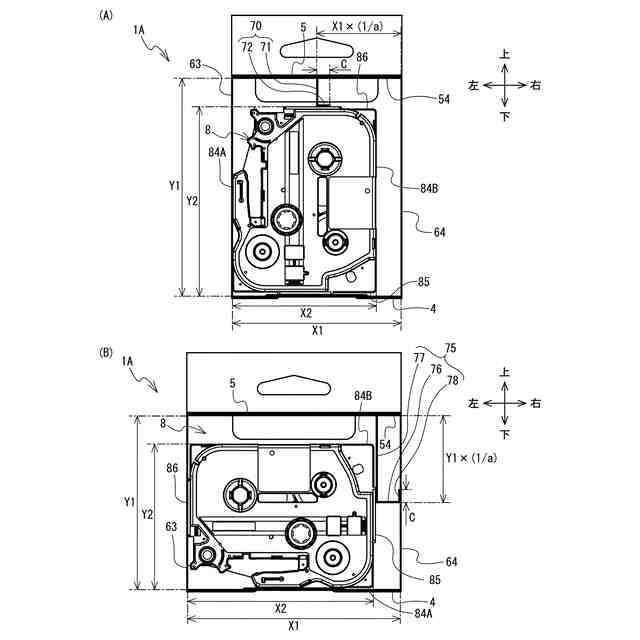

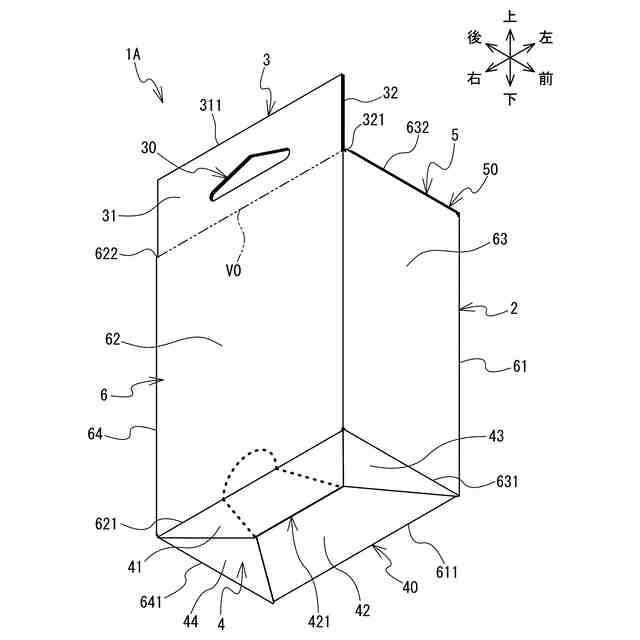

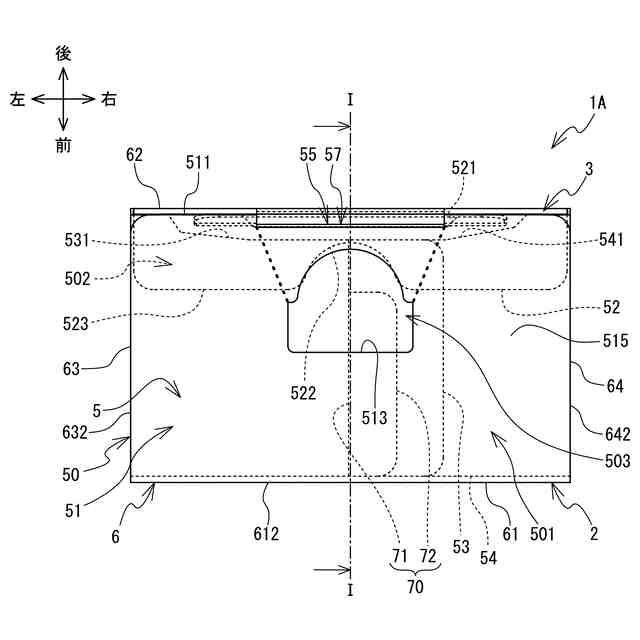

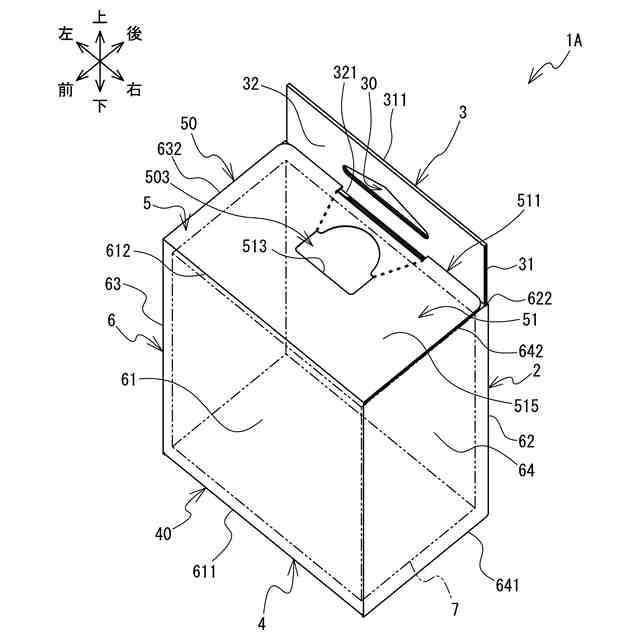

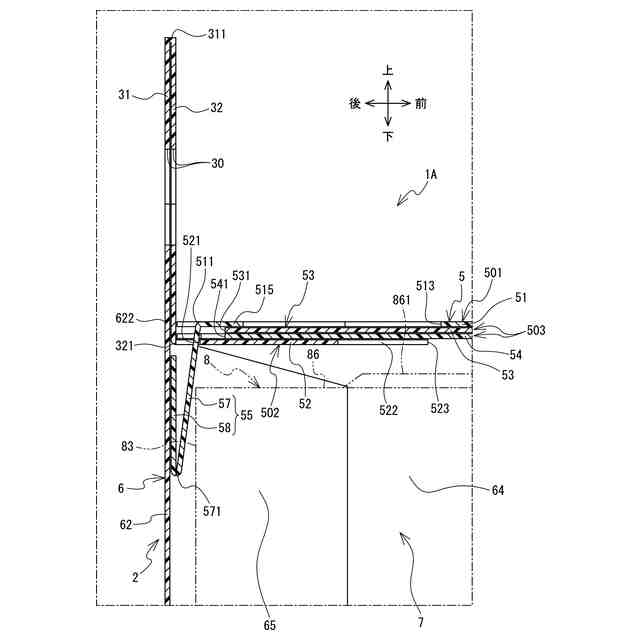

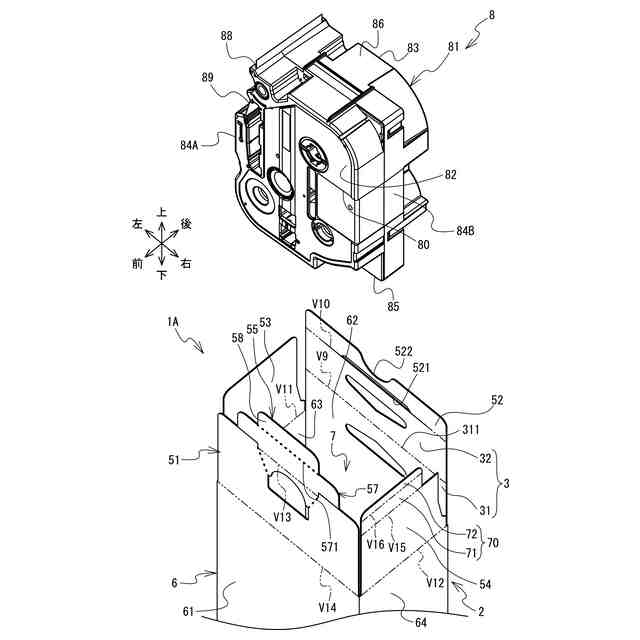

【解決手段】収納箱1Aの右フラップ54は右壁64の上端から左方に延びる。右フラップ54の左端には押し付け部70が設けられ、折り曲げられることによって、天壁5と、収納されるテープカセット8の上壁86との隙間に配置される。押し付け部70は、接続部71と当接部72を有する。接続部71は右フラップ54の左端から下方に延び、テープカセット8の上壁86に接触する。当接部72は接続部71の下端から右方に延びる。接続部71は、天壁5とテープカセット8の上壁86とに接触することで、テープカセット8を底壁4の内面に押し付ける。故に印刷用カセット収納体20は、輸送振動等によって収納箱1Aとテープカセット8とが擦れにくい。
【選択図】図8
特許請求の範囲【請求項１】
印刷用カセットと、
前記印刷用カセットを収納する収納箱と
を備えた印刷用カセット収納体であって、
前記収納箱は、
前記収納箱の一部が折り曲げられることによって形成され、前記印刷用カセットと接触して前記印刷用カセットを前記収納箱の内面に押し付ける押し付け部を備えること
を特徴とする印刷用カセット収納体。
続きを表示（約 1,700 文字）【請求項２】
前記印刷用カセットは、

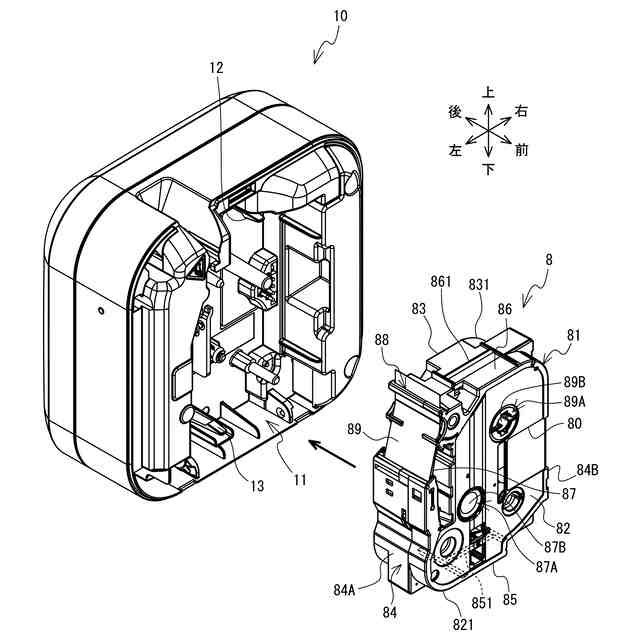

印刷装置による印刷に用いられるテープを収容し、
前記押し付け部は、
前記印刷用カセットの外面のうち、前記テープが露出する露出面とは異なる非露出面と接触して前記印刷用カセットを前記収納箱の内面に押し付けること
を特徴とする請求項１に記載の印刷用カセット収納体。
【請求項３】
前記印刷用カセットは、
印刷装置による印刷に用いられるテープを収容し、
前記押し付け部は、
前記印刷用カセットの外面のうち、前記テープが露出する露出面とは異なる非露出面を前記収納箱の内面に押し付けること
を特徴とする請求項１に記載の印刷用カセット収納体。
【請求項４】
前記押し付け部は、
前記収納箱の内面の一つである第一内面と、前記第一内面に対向する第二内面とが対向する第一方向に延び、前記第一内面と前記印刷用カセットとの隙間に配置され、前記第一方向において前記第二内面に対して前記印刷用カセットを押し付ける第一押し付け部と、
前記第一内面および前記第二内面とは異なる第三内面と、前記第三内面に対向する第四内面とが対向する第二方向に延び、前記第三内面と前記印刷用カセットとの隙間に配置され、前記第二方向において前記第四内面に対して前記印刷用カセットを押し付ける第二押し付け部と、
前記第一内面、前記第二内面、前記第三内面および前記第四内面とは異なる第五内面と、前記第五内面に対向する第六内面とが対向する第三方向に延び、前記第五内面と前記印刷用カセットとの隙間に配置され、前記第三方向において前記第六内面に対して前記印刷用カセットを押し付ける第三押し付け部と
のうち少なくとも２つの部分を有すること
を特徴とする請求項１に記載の印刷用カセット収納体。
【請求項５】
前記押し付け部は、前記収納箱の縁に接続するフラップを折り曲げて形成されること
を特徴とする請求項１に記載の印刷用カセット収納体。
【請求項６】
前記押し付け部は、前記収納箱の外面の一部に形成された切り込み部分を前記収納箱の内部に折り曲げて形成されること
を特徴とする請求項１に記載の印刷用カセット収納体。
【請求項７】
前記押し付け部は、前記収納箱の１つの外面において２カ所以上の部分に形成されること
を特徴とする請求項６に記載の印刷用カセット収納体。
【請求項８】
印刷用カセットと、
前記印刷用カセットを収納する収納箱と、
前記印刷用カセットに装着された装着部材と
を備えた印刷用カセット収納体であって、
前記装着部材は、
前記収納箱の第一内面と接触することにより前記印刷用カセットを前記収納箱の前記第一内面と対向する第二内面に押し付ける押し付け部を備えること
を特徴とする印刷用カセット収納体。
【請求項９】
前記印刷用カセットは、
印刷装置による印刷に用いられるテープと、
前記テープを巻回するスプールと
を収容し、
前記装着部材は、
前記スプールに係合することによって前記印刷用カセットに装着され、
前記押し付け部は、
前記印刷用カセットの外面のうち、前記テープが露出する露出面を覆うこと
を特徴とする請求項８に記載の印刷用カセット収納体。
【請求項１０】
前記印刷用カセットは、
印刷装置による印刷に用いられるテープと、
前記テープを巻回するスプールと
を収容し、
前記装着部材は、
前記スプールに係合することによって前記印刷用カセットに装着され、
前記押し付け部は、
前記印刷用カセットの外面のうち、前記テープが露出する露出面とは異なる非露出面を前記収納箱の前記第二内面に押し付けること
を特徴とする請求項８に記載の印刷用カセット収納体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷用カセット収納体に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、印刷に用いられるインクが充填され印刷装置に装着されるインクカートリッジを収納する収納箱が開示されている。インクカートリッジは包装袋に入れられて減圧包装された状態で収納箱に収納される。収納箱はインクカートリッジに限らず、様々な収納物を収納するパッケージとしても利用される。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２０８７８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、ＳＤＧｓ（ＳｕｓｔａｉｎａｂｌｅＤｅｖｅｌｏｐｍｅｎｔＧｏａｌｓ：持続可能な開発目標）の観点から、包装袋を用いずに印刷用カセットを収納箱に収納する試みが検討されている。しかしながら、印刷用カセットが収納箱の壁面に擦れると、紙粉が生ずる場合がある。紙粉が付着した印刷用カセットが印刷装置に装着されると、紙粉による印刷結果への影響が生ずる可能性があった。
【０００５】
本発明の目的は、印刷用カセットと収納箱とが擦れにくくした印刷用カセット収納体を提供することである。
【課題を解決するための手段】
【０００６】
本発明の第一態様によれば、印刷用カセットと、前記印刷用カセットを収納する収納箱とを備えた印刷用カセット収納体であって、前記収納箱は、前記収納箱の一部が折り曲げられることによって形成され、前記印刷用カセットと接触して前記印刷用カセットを前記収納箱の内面に押し付ける押し付け部を備えることを特徴とする印刷用カセット収納体が提供される。押し付け部は、印刷用カセットを収納箱の内面に押し付ける。よって印刷用カセット収納体は、印刷用カセットと収納箱との隙間をなくすことにより、輸送振動等によって収納箱と印刷用カセットとを擦れにくくし、紙粉の発生を抑制することができる。また、押し付け部は収納箱の一部分であり、別部品ではないので、収納箱の生産コストを抑制することができる。
【０００７】
第一態様において、前記印刷用カセットは、印刷装置による印刷に用いられるテープを収容し、前記押し付け部は、前記印刷用カセットの外面のうち、前記テープが露出する露出面とは異なる非露出面と接触して前記印刷用カセットを前記収納箱の内面に押し付けてもよい。押し付け部は露出面に接触しないので、テープに接触しない。よって印刷用カセット収納体は、輸送振動等によるテープの損傷を防止できる。
【０００８】
第一態様において、前記印刷用カセットは、印刷装置による印刷に用いられるテープを収容し、前記押し付け部は、前記印刷用カセットの外面のうち、前記テープが露出する露出面とは異なる非露出面を前記収納箱の内面に押し付けてもよい。押し付け部は、収納箱の内面に印刷用カセットの非露出面を押し付ける。よって印刷用カセット収納体は、輸送振動等によるテープの損傷を防止できる。
【０００９】
第一態様において、前記押し付け部は、前記収納箱の内面の一つである第一内面と、前記第一内面に対向する第二内面とが対向する第一方向に延び、前記第一内面と前記印刷用カセットとの隙間に配置され、前記第一方向において前記第二内面に対して前記印刷用カセットを押し付ける第一押し付け部と、前記第一内面および前記第二内面とは異なる第三内面と、前記第三内面に対向する第四内面とが対向する第二方向に延び、前記第三内面と前記印刷用カセットとの隙間に配置され、前記第二方向において前記第四内面に対して前記印刷用カセットを押し付ける第二押し付け部と、前記第一内面、前記第二内面、前記第三内面および前記第四内面とは異なる第五内面と、前記第五内面に対向する第六内面とが対向する第三方向に延び、前記第五内面と前記印刷用カセットとの隙間に配置され、前記第三方向において前記第六内面に対して前記印刷用カセットを押し付ける第三押し付け部とのうち少なくとも２つの部分を有してもよい。押し付け部は、印刷用カセットを２方向以上において収納箱の内面に押し付けるので、輸送振動等によって収納箱と印刷用カセットとを擦れにくくし、紙粉の発生を抑制することができる。
【００１０】

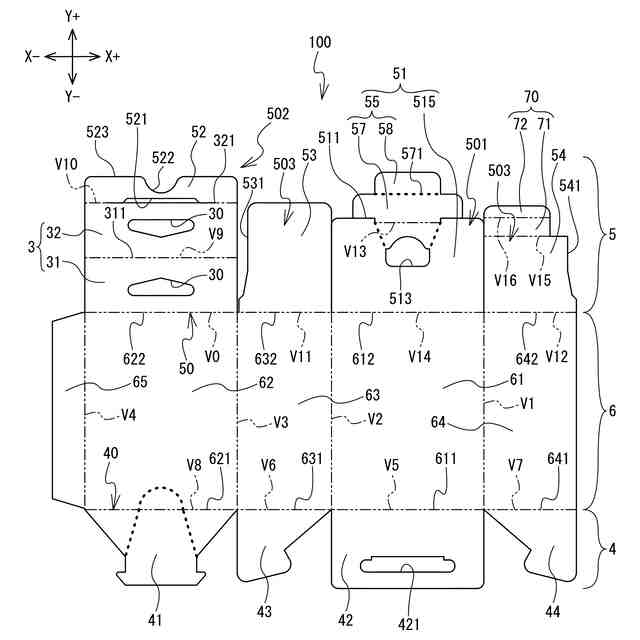

第一態様において、前記押し付け部は、前記収納箱の縁に接続するフラップを折り曲げて形成されてもよい。押し付け部は収納箱のフラップを折り曲げて形成する。収納箱の外面に例えばＵ字状の切り込み部分を形成して内部に折り返す場合と比べ、収納箱に穴等が形成されずに済む。また、フラップの印刷用カセットに当接する部分を更に折り曲げて印刷用カセットに対して面当てすることで、印刷用カセットをより確実に押し付けることができる。
（【００１１】以降は省略されています）
