公開番号2025177909
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085063
出願日2024-05-24
発明の名称内視鏡
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/008 20060101AFI20251128BHJP(医学または獣医学;衛生学)
要約【課題】気管支の奥まで容易に先端部を挿入することのできる内視鏡を提供する。
【解決手段】先端部と、上記先端部の基端側に設けられた湾曲部と、を含む挿入部と、上記湾曲部の湾曲操作が可能な湾曲操作部と、を備え、上記湾曲部は、第1領域と、上記第1領域と上記先端部の間の第2領域と、を含み、上記第1領域は、上記湾曲操作部の操作に応じて一方向へ第1曲率半径で湾曲し、上記第2領域は、上記湾曲操作部の操作に応じて上記一方向へ上記第1曲率半径より小さい第2曲率半径で湾曲し、上記挿入部の長手軸方向における上記第2領域の長さは、上記長手軸方向における上記第1領域の長さ以下である内視鏡。
【選択図】図4
特許請求の範囲【請求項１】
先端部と、前記先端部の基端側に設けられた湾曲部と、を含む挿入部と、
前記湾曲部の湾曲操作が可能な湾曲操作部と、を備え、
前記湾曲部は、第１領域と、前記第１領域と前記先端部の間の第２領域と、を含み、
前記第１領域は、前記湾曲操作部の操作に応じて一方向へ第１曲率半径で湾曲し、
前記第２領域は、前記湾曲操作部の操作に応じて前記一方向へ前記第１曲率半径より小さい第２曲率半径で湾曲し、
前記挿入部の長手軸方向における前記第２領域の長さは、前記長手軸方向における前記第１領域の長さ以下である内視鏡。
続きを表示（約 960 文字）【請求項２】
請求項１に記載の内視鏡であって、
前記挿入部の長手軸方向における前記第２領域の長さは、前記長手軸方向における前記第１領域の長さの０．５倍以上である内視鏡。
【請求項３】
請求項２に記載の内視鏡であって、
前記湾曲操作部の操作により前記一方向に湾曲する場合の前記第１領域の湾曲角度の第１上限値は、前記湾曲操作部の操作により前記一方向に湾曲する場合の前記第２領域の湾曲角度の第２上限値以上である内視鏡。
【請求項４】
請求項３に記載の内視鏡であって、
前記第１上限値は、８５°以上９５°以下である内視鏡。
【請求項５】
請求項４に記載の内視鏡であって、
前記第２上限値は、８５°以上９５°以下である内視鏡。
【請求項６】
請求項５に記載の内視鏡であって、
前記第２領域における前記先端部側の端部は、前記湾曲操作部による湾曲操作が不能に構成されている内視鏡。
【請求項７】
請求項６に記載の内視鏡であって、
前記第２領域における前記先端部側の前記端部は、外力により湾曲可能に構成されている内視鏡。
【請求項８】
請求項１から７のいずれか１項に記載の内視鏡であって、
前記湾曲部は、前記湾曲操作部の操作に応じて、前記一方向に、少なくとも１８０°の湾曲角度で湾曲可能であり、
前記湾曲部が前記一方向に１８０°湾曲された場合に、前記先端部の先端面は、前記第１領域の基端縁よりも先端側に位置する内視鏡。
【請求項９】
請求項８に記載の内視鏡であって、
前記湾曲部が前記一方向に１８０°湾曲された場合に、前記先端部の先端面は、前記第１領域の基端縁から前記第１領域の１／３以上１／４以下の範囲に位置する内視鏡。
【請求項１０】
請求項９に記載の内視鏡であって、
前記第１領域は、前記湾曲操作部が第１範囲で操作されている場合に、前記一方向に湾曲し、
前記第２領域は、前記湾曲操作部が前記第１範囲で操作されている場合に前記先端部の軸線に沿って延びた状態に保持される内視鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、内視鏡に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１、３、５、６には、先端部分を基端部分よりも大きく湾曲させることのできる湾曲部を有する内視鏡が記載されている。
【０００３】
特許文献２には、複数の曲率半径で湾曲可能な湾曲部を有する内視鏡が記載されている。
【０００４】
特許文献４には、挿入部の軸線方向に沿って複数の節輪が連結されて構成される内視鏡の湾曲部構造において、複数の節輪は、隣接する節輪本体同士の間隔が湾曲部の基端部側よりも湾曲部の先端部側の方が徐々に大きくなるように連結されていることが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－３３４０５０号公報
特開２００４－１５４５４５号公報
特開平０２－２７１８１７号公報
特開２０００－３４２５１７号公報
実開昭５６－１２４４０１号公報
特開平１１－１５５８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示の技術では、気管支の奥まで容易に先端部を挿入することのできる内視鏡を提供する。
【課題を解決するための手段】
【０００７】
本開示の技術の一態様の内視鏡は、先端部と、上記先端部の基端側に設けられた湾曲部と、を含む挿入部と、上記湾曲部の湾曲操作が可能な湾曲操作部と、を備え、上記湾曲部は、第１領域と、上記第１領域と上記先端部の間の第２領域と、を含み、上記第１領域は、上記湾曲操作部の操作に応じて一方向へ第１曲率半径で湾曲し、上記第２領域は、上記湾曲操作部の操作に応じて上記一方向へ上記第１曲率半径より小さい第２曲率半径で湾曲し、上記挿入部の長手軸方向における上記第２領域の長さは、上記長手軸方向における上記第１領域の長さ以下であるものである。
【発明の効果】
【０００８】
本開示の技術によれば、気管支の奥まで容易に先端部を挿入することのできる内視鏡を提供することができる。
【図面の簡単な説明】
【０００９】

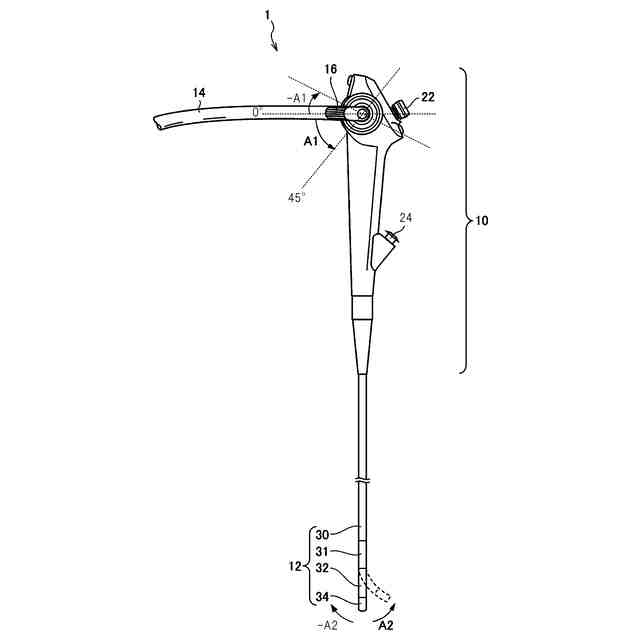

図１は、本開示の技術の一態様の内視鏡１の全体図である。

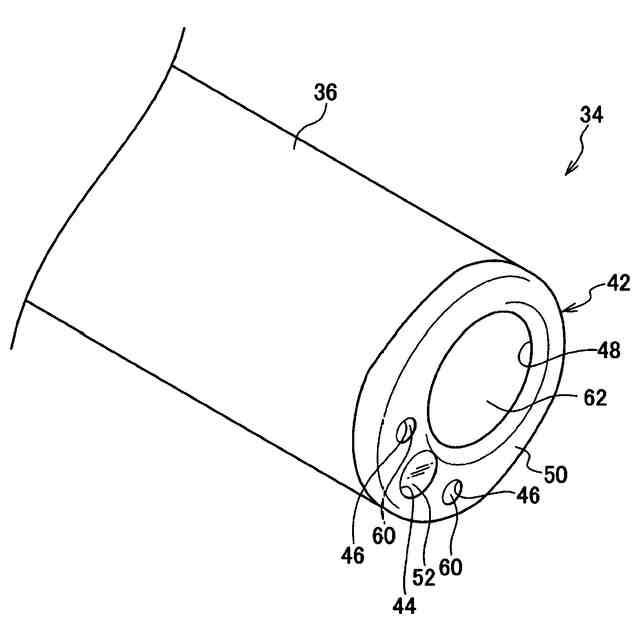

図２は、湾曲部３２の一部を含む先端硬性部３４の斜視図である。

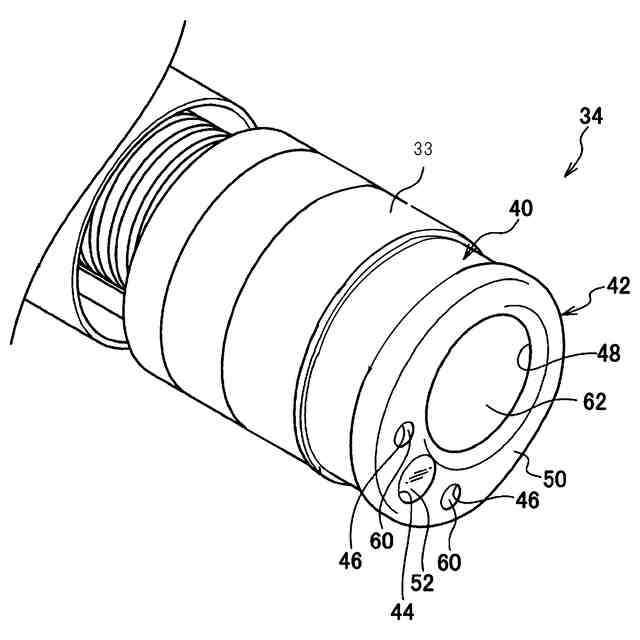

図３は、図２で図示されたアングルゴム３６を取り外した状態の先端硬性部３４の斜視図である。

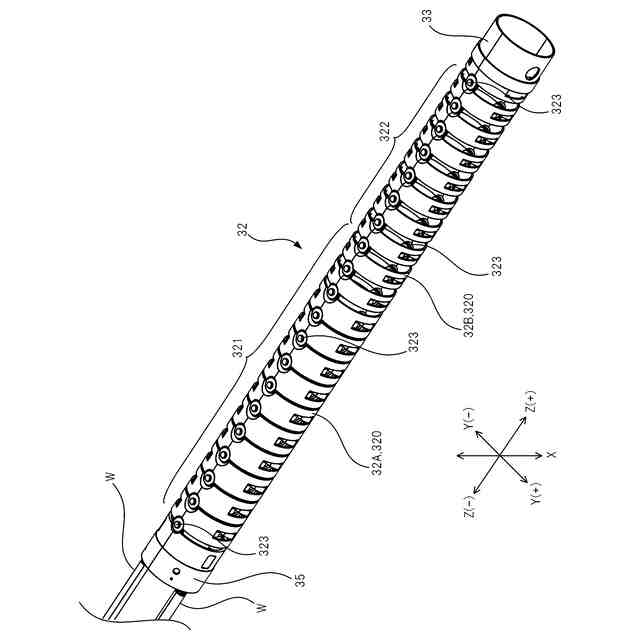

図４は、図１に示す内視鏡１の湾曲部３２の要部を模式的に示す斜視図である。

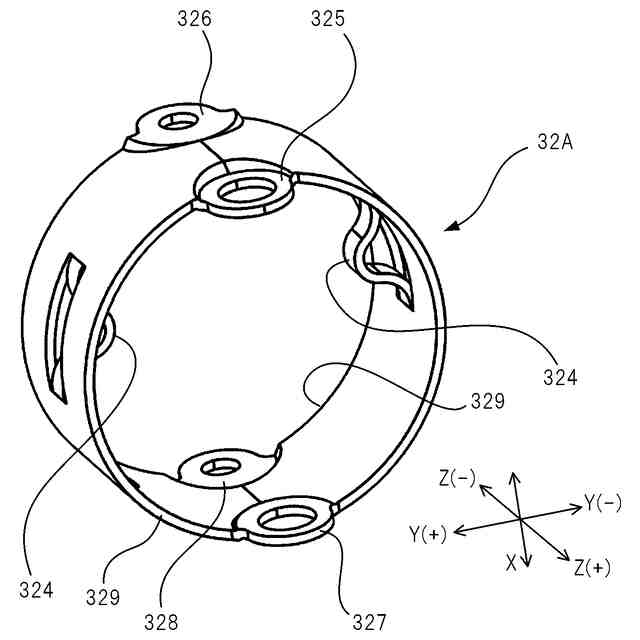

図５は、図４に示す第１可動部材３２Ａの拡大斜視図である。

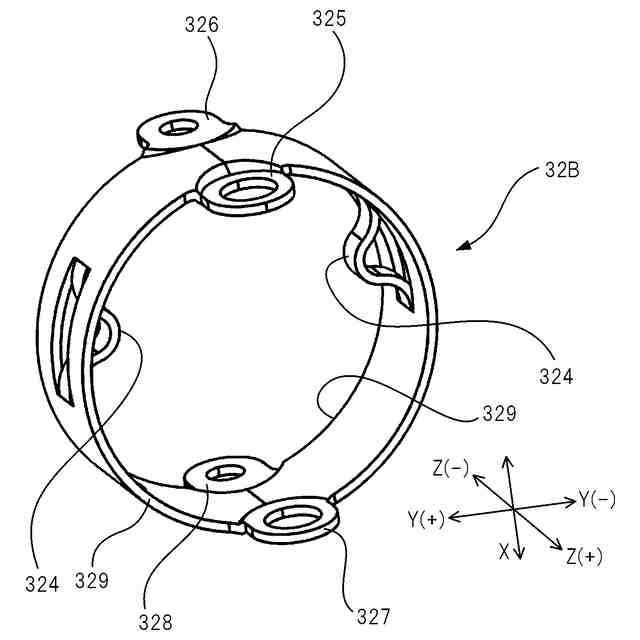

図６は、図４に示す第２可動部材３２Ｂの拡大斜視図である。

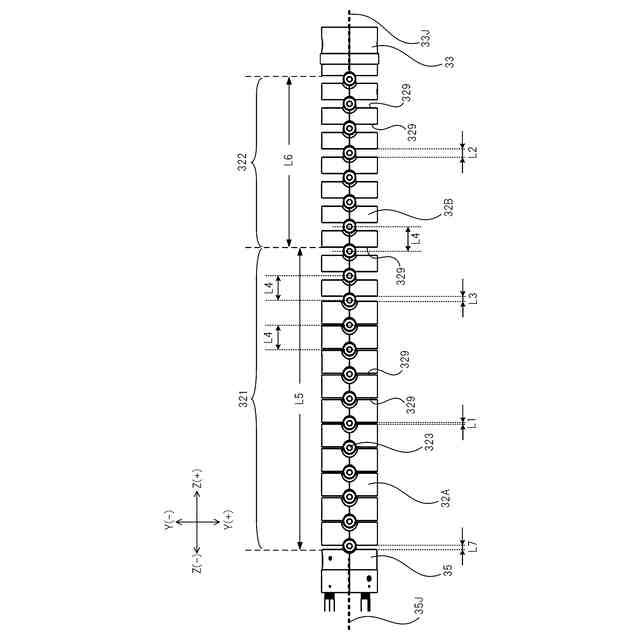

図７は、図４に示す湾曲部３２を方向Ｘに見た状態を模式的に示す図である。

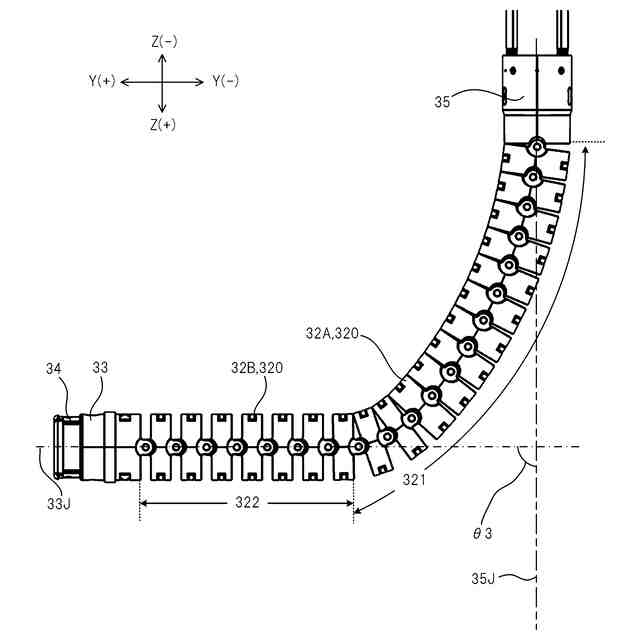

図８は、図７に示す状態からアングルレバー１６をＡ１方向へ回転させた場合の湾曲部３２の湾曲状態を説明するための模式図である。

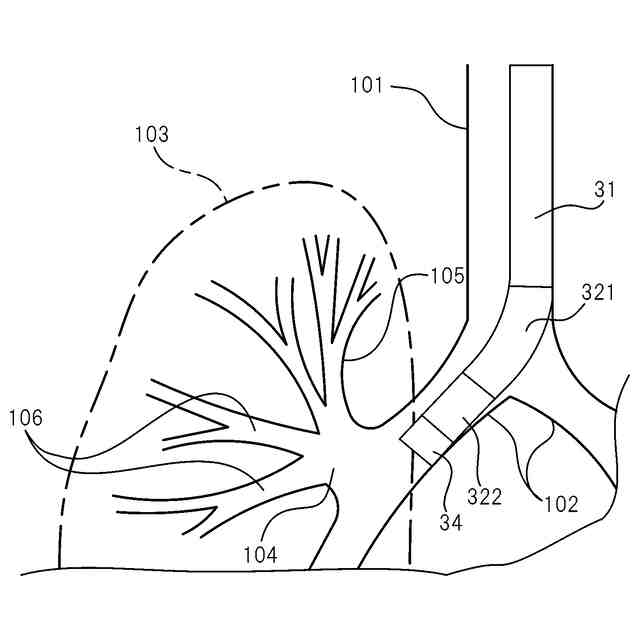

図９は、内視鏡１を気管支に挿入して使用する状態を説明するための模式図である。
図１０は、図８に示す状態からアングルレバー１６の回転角度を大きくした場合の湾曲部３２の湾曲状態を説明するための模式図である。
図１１は、内視鏡１を気管支に挿入して使用する状態を説明するための模式図である。
図１２は、図７に示す状態からアングルレバー１６を－Ａ１方向へ回転させた場合の湾曲部３２の湾曲状態の一例を説明するための模式図である。
【発明を実施するための形態】
【００１０】
図１は、本開示の技術の一態様の内視鏡１の全体図である。図１に示すように、内視鏡１は、病変部（観察部位、検査部位、診察部位でも可）の細胞組織の採取などに用いられる。なお、本実施形態では病変部を含む部位として気管支を例に挙げて説明を行う。例えば、気管支におけるがんが懸念される部位の観察や検査等に用いられる。
（【００１１】以降は省略されています）
