特許ウォッチ

公開番号2025172078
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025139060,2021544374
出願日2025-08-22,2020-01-30
発明の名称多層シート構造体
出願人デュポンセイフティーアンドコンストラクションインコーポレイテッド
代理人個人,個人,個人,個人,個人
主分類D04H 1/4374 20120101AFI20251113BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】本発明は、多層繊維シート構造体を提供する。
【解決手段】第1及び第2の表面を有する少なくとも1つの不連続繊維層と、少なくとも1つの不連続繊維層の少なくとも1つの第1の表面における連続溶融紡糸繊維の少なくとも1つの層とを含む繊維多層シート構造体であって、不連続繊維層の繊維はメルトブロー繊維ではない、繊維多層シート構造体。
【選択図】なし
特許請求の範囲【請求項１】
第１及び第２の表面を有する少なくとも１つの不連続繊維層と、前記少なくとも１つの不連続繊維層の少なくとも１つの前記第１の表面における連続溶融紡糸繊維の少なくとも１つの層とを含む繊維多層シート構造体であって、前記不連続繊維層の繊維はメルトブロー繊維ではない、繊維多層シート構造体。
続きを表示（約 950 文字）【請求項２】
前記不連続繊維層の前記第２の表面における連続溶融紡糸繊維の少なくとも１つの層を更に含む、請求項１に記載の繊維多層シート構造体。
【請求項３】
前記不連続繊維は、合成繊維、天然繊維、バイオ系繊維、又はこれらのブレンドである、請求項１に記載の繊維多層シート構造体。
【請求項４】
前記不連続繊維は、１２ｍｍを超えない長さ、及び１１ｄｔｅｘを超えないフィラメント直径を有する、請求項１に記載の繊維多層シート構造体。
【請求項５】
前記不連続繊維は、ポリエチレン、オレフィンコポリマー、ポリプロピレン、メタロセンプロピレン、ポリスルホン、ポリエーテルスルホン、ポリフェニルスルホン、フッ化ポリビニリデン、ポリ乳酸、二フッ化ポリビニリデン、ポリイミド、ポリアクリロニトリル、ポリエステル、芳香族ポリアミド、エチレンビニルアルコールコポリマー、酢酸セルロース又はこれらの組み合わせである、請求項１に記載の繊維多層シート構造体。
【請求項６】
前記連続溶融紡糸繊維は、ポリプロピレン、メタロセンプロピレン、ポリエチレン、オレフィンコポリマー、ポリスルホン、ポリエーテルスルホン、ポリフェニルスルホン、フッ化ポリビニリデン、二フッ化ポリビニリデン、ポリイミド、ポリアクリロニトリル、ポリエステル、芳香族ポリアミド、エチレンビニルアルコールコポリマー、酢酸セルロース又はこれらの組み合わせである、請求項１に記載の繊維多層シート構造体。
【請求項７】
前記連続繊維及び前記不連続繊維は、単成分、二成分、又は多成分である、請求項１に記載の繊維多層シート構造体。
【請求項８】
前記不連続繊維層及び前記連続繊維層は、１工程プロセスで形成され及び固結される、請求項１に記載の繊維多層シート構造体。
【請求項９】
前記不連続繊維層は、５～１００ｇｓｍの面積重量を有する、請求項１に記載の繊維多層シート構造体。
【請求項１０】
少なくとも１つの連続繊維層は、５～５００ｇｓｍの面積重量を有する、請求項１に記載の繊維多層シート構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、多層繊維シート構造体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
Ｌｉｍらの米国特許第５，３０８，６９１号明細書は、２層複合シートが作製される場合、メルトブロー繊維のウェブは、加熱されていない弾力性のあるロールに対して作動する１４０～１７０℃に加熱された金属ロールと接触しており、３層複合シートが作製される場合、加熱された金属ロールと接触しているスパンボンドされたウェブは、６未満の繊維当たりのｄｔｅｘ値を有するように、構成要素ウェブのアセンブリをカレンダー加工することによって作製される、スパンボンドポリプロピレン繊維シートがその少なくとも１つの側に積層されたメルトブローポリプロピレン繊維ウェブを含む制御された多孔性複合シートを開示している。約５～７５秒のガーリーヒル（Ｇｕｒｌｅｙ－Ｈｉｌｌ）多孔度、優れた機械的強度及び引裂き強度、高い水蒸気浸透率、及び低い液体透水性を有する。これらの複合シートは、特にハウスラップ（ｈｏｕｓｅｗｒａｐ）シート及び滅菌包装用シートの作製に適している。
【０００３】
Ｒｕｄｉｓｉｌｌの米国特許第６，７９７，６５５号明細書は、０．５５ｄｌ／ｇ未満の固有粘度を有するポリ（エチレンテレフタレート）及び０．８０ｄｌ／ｇ未満の固有粘度を有するポリ（トリメチレンテレフタレート）からなる群から選択される少なくとも２０重量％のポリエステルを含むメルトブロー繊維を教示している。メルトブロー繊維は、複合シート構造体に組み込むことができるウェブとして収集される。
【０００４】
Ａｓｈｒａｆの米国特許第９，５８０，８４５号明細書は、繊維の少なくとも２つの層（それぞれが上面及び下面を有する）を有する不織布基材を記載している。不織布基材は、スパンボンド繊維の少なくとも１つの層を含み得る。不織布基材は、スパンボンド繊維の少なくとも２つの層を含み得る。更に、不織布基材は、カード繊維の少なくとも１つの層と、メルトブロー繊維の１つの層とを含み得る。更に、不織布基材は、マイクロファイバーの少なくとも１つの層を含み得る。一実施形態では、スパンボンド繊維、カード繊維、メルトブロー繊維、又はマイクロファイバーを含む繊維の層のいずれかが、単成分、二成分、又は多成分繊維を含み得る、又はこれらからなり得る。一実施形態では、不織布基材は、ポリプロピレン又はポリエチレンなどのポリオレフィンを含み得る。
【発明の概要】
【課題を解決するための手段】
【０００５】
本発明は、第１及び第２の表面を有する少なくとも１つの不連続繊維層と、少なくとも１つの不連続繊維層の少なくとも１つの第１の表面における連続溶融紡糸繊維の少なくとも１つの層とを含む繊維多層シート構造体であって、不連続繊維層の繊維はメルトブロー繊維ではない、繊維多層シート構造体に関する。
【図面の簡単な説明】
【０００６】
本発明の第１の実施形態の断面図である。
本発明の第２の実施形態の断面図である。
本発明の第３の実施形態の断面図である。
本発明の第４の実施形態の断面図である。
本発明のシート構造体を作製する１つの方法の概略図である。
本発明の第５の実施形態の断面図である。
【発明を実施するための形態】
【０００７】
多層シート構造体
図１は、本発明の第１の実施形態の断面図１０を示している。繊維多層シート構造体１０は、それぞれ第１及び第２の表面１２及び１３を有する不連続繊維層１１と、不連続繊維層１１の第１の表面１２における連続溶融紡糸繊維の１つの層１４とを含む。
【０００８】
図２は、本発明の第２の実施形態の断面図２０を示している。繊維多層シート構造体２０は、それぞれ第１及び第２の表面２２及び２３を有する不連続繊維層２１と、不連続繊維層２１の第１の表面２２における連続溶融紡糸繊維の１つの層２４と、不連続繊維層２１の第２の表面２３における連続溶融紡糸繊維の更なる層２５とを含む。
【０００９】
図３は、本発明の第３の実施形態の断面図３０を示している。繊維多層シート構造体３０は、それぞれ第１及び第２の表面３２及び３３を有する第１の不連続繊維層３１と、不連続繊維層３１の第１の表面３２における連続溶融紡糸繊維の１つの層３４と、第１の不連続繊維層３１から離れた連続繊維層３４の表面に第１及び第２の表面３６及び３７を有する第２の不連続繊維層３５とを含む。
【００１０】
図４は、本発明の第４の実施形態の断面図４０を示している。繊維多層シート構造体４０は、それぞれ第１及び第２の表面４２及び４３を有する不連続繊維層４１を含む。連続溶融紡糸繊維の２つの層４４及び４７を含むアセンブリは、不連続繊維層４１の第１の表面４２に配置され、連続溶融紡糸繊維の２つの層４５及び４６を含むアセンブリは、不連続繊維層４１の第２の表面４３に配置される。

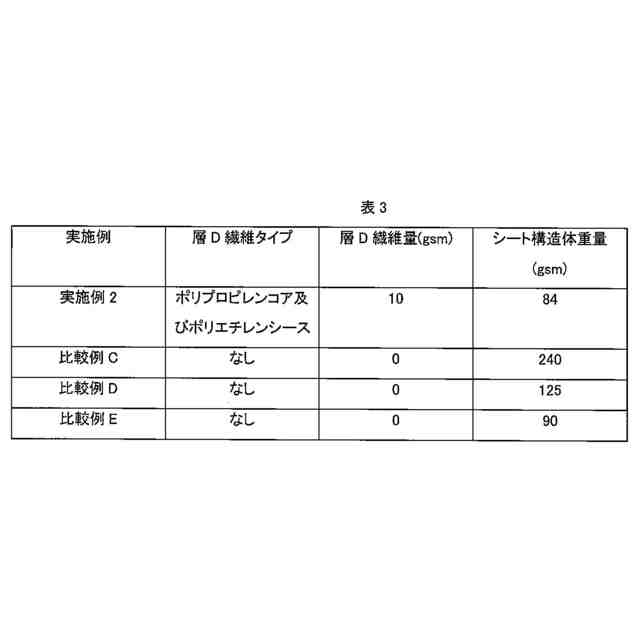

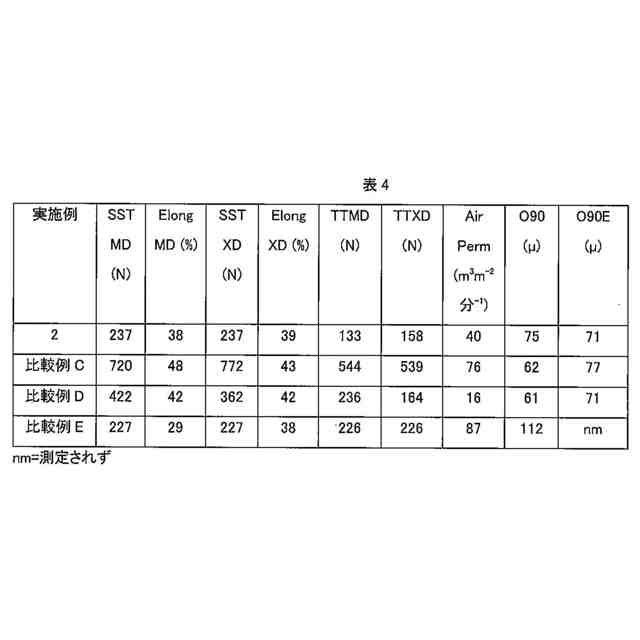

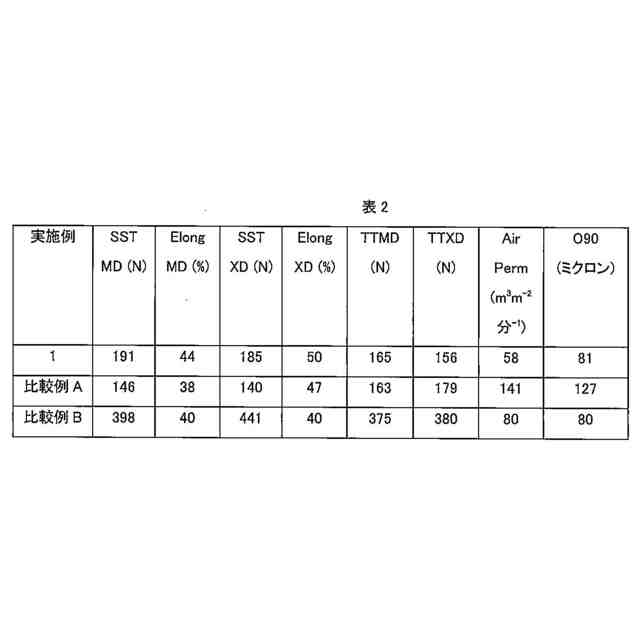

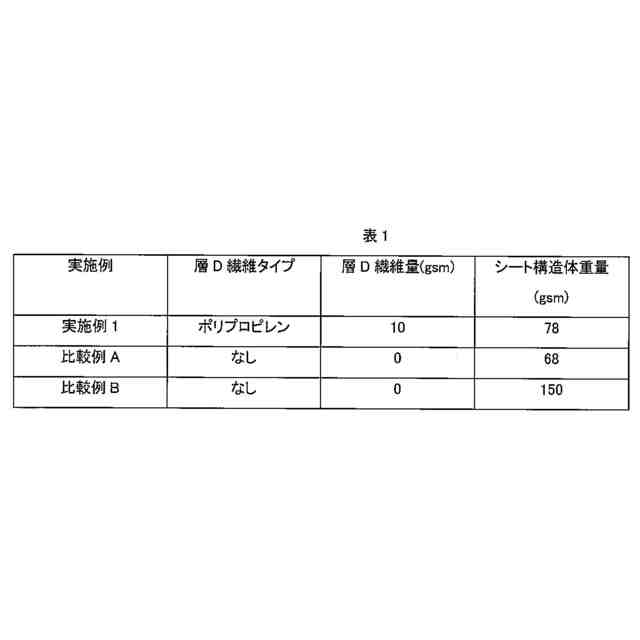

（【００１１】以降は省略されています）

関連特許
