公開番号2025159442
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061990
出願日2024-04-08
発明の名称シート製造装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D04H 1/732 20120101AFI20251014BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】高い品質で成形することが可能なシート製造装置を提供する。
【解決手段】堆積ベルト61a及び第1吸引部が設置された第1フレーム400と、搬送ベルト62a及び第2吸引部が設置された第2フレーム500と、を備え、第1フレーム400と第2フレーム500との間に偏心カム330が設けられ、偏心カム330が回転することに応じて、第1フレーム400に対する第2フレーム500の位置が変更される。
【選択図】図7
特許請求の範囲【請求項１】
繊維を含む材料からシートを製造するシート製造装置であって、
前記材料を気流によって堆積させてウエブを形成する堆積部と、
前記ウエブを搬送する搬送部と、
前記ウエブを加圧することで前記シートを成形する加圧部と、
を備え、
前記堆積部は、
前記材料を攪拌するドラム部材と、
前記ドラム部材から放出された前記材料が堆積される堆積ベルトと、
前記堆積ベルトを挟んで前記ドラム部材と反対側に設けられ、前記材料が前記堆積ベルトの上に堆積するように吸引を行う第１吸引部と、
前記堆積ベルト及び前記第１吸引部が設置された第１フレームと、
を備え、
前記搬送部は、
前記ウエブの一方面と接触して前記ウエブを保持する搬送ベルトと、
前記搬送ベルトの上方に設けられ、前記ウエブを吸着させるために吸引を行う第２吸引部と、
前記搬送ベルト及び前記第２吸引部が設置された第２フレームと、
を備え、
前記第１フレームと前記第２フレームとの間に偏心カムが設けられ、
前記偏心カムが回転することに応じて、前記第１フレームに対する前記第２フレームの位置が変更される、シート製造装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のシート製造装置であって、
前記偏心カムを回転させる駆動モーターを備える、シート製造装置。
【請求項３】
請求項１に記載のシート製造装置であって、
前記第２フレームが前記第１フレームに対して第１位置にある状態から、前記偏心カムが回転することで、前記第２フレームが前記第１位置よりも上方の第２位置に上昇する、シート製造装置。
【請求項４】
請求項３に記載のシート製造装置であって、
前記第２フレームが前記第２位置にある状態から前記偏心カムが回転することで、前記第２フレームが前記第１位置に下降する、シート製造装置。
【請求項５】
請求項３に記載のシート製造装置であって、
前記第１位置のときの前記堆積ベルトと前記搬送ベルトとの間の隙間をＬ１とし、前記第２位置のときの前記堆積ベルトと前記搬送ベルトとの隙間をＬ２としたとき、Ｌ２＞Ｌ１の関係となる、シート製造装置。
【請求項６】
請求項１に記載のシート製造装置であって、
前記偏心カムには、突起部が設けられており、
前記突起部の近傍には、前記突起部の有無を判別して前記偏心カムのホームポジションを検出する検出部が配置されている、シート製造装置。
【請求項７】
請求項１に記載のシート製造装置であって、
前記搬送ベルトと対向するように設けられ、前記ウエブの他方面から水分を付与する加湿部を備えている、シート製造装置。
【請求項８】
請求項３に記載のシート製造装置であって、
前記ウエブの先端が前記搬送ベルトに吸着されるとき、前記第２フレームは、前記第１位置にある、シート製造装置。
【請求項９】
請求項７に記載のシート製造装置であって、
前記搬送ベルトに前記ウエブが吸着した後、前記ウエブの先端が前記加湿部の上方を通過する前に、前記偏心カムを回転させて、前記第２フレームを第１位置から第２位置に上昇させる、シート製造装置。
【請求項１０】
請求項７に記載のシート製造装置であって、
前記ウエブの先端が前記加湿部の上方を通過した後、前記偏心カムを回転させて、前記第２フレームを第２位置から第１位置に下降させる、シート製造装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シート製造装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、鉛直上方にウエブを吸引しながらウエブを下流側に搬送する、即ち、背面搬送ベルトとして機能する中間搬送部を備えたシート製造装置の構成が開示されている。中間搬送部の上流側において、中間搬送部の下側には、メッシュベルトが配置されている。即ち、ウエブは、中間搬送部とメッシュベルトとの間の隙間を通過する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８５６２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の方法では、中間搬送部にウエブが吸引される際の隙間は狭い方が好ましく、ウエブを引き千切る際の隙間は広い方が好ましいなど、両方の機能を兼ね備えていない。つまり、ウエブを搬送する過程において、適正な隙間でウエブを搬送したいという要望がある。
【課題を解決するための手段】
【０００５】
シート製造装置は、繊維を含む材料からシートを製造するシート製造装置であって、前記材料を気流によって堆積させてウエブを形成する堆積部と、前記ウエブを搬送する搬送部と、前記ウエブを加圧することで前記シートを成形する加圧部と、を備え、前記堆積部は、前記材料を攪拌するドラム部材と、前記ドラム部材から放出された前記材料が堆積される堆積ベルトと、前記堆積ベルトを挟んで前記ドラム部材と反対側に設けられ、前記材料が前記堆積ベルトの上に堆積するように吸引を行う第１吸引部と、前記堆積ベルト及び前記第１吸引部が設置された第１フレームと、を備え、前記搬送部は、前記ウエブの一方面と接触して前記ウエブを保持する搬送ベルトと、前記搬送ベルトの上方に設けられ、前記ウエブを吸着させるために吸引を行う第２吸引部と、前記搬送ベルト及び前記第２吸引部が設置された第２フレームと、を備え、前記第１フレームと前記第２フレームとの間に偏心カムが設けられ、前記偏心カムが回転することに応じて、前記第１フレームに対する前記第２フレームの位置が変更される。
【図面の簡単な説明】
【０００６】
シート製造装置の構成を示す概略図。
第２搬送部の周辺の構成を示す概略図。
図２に示す第２搬送部のＡ部を拡大して示す概略図。

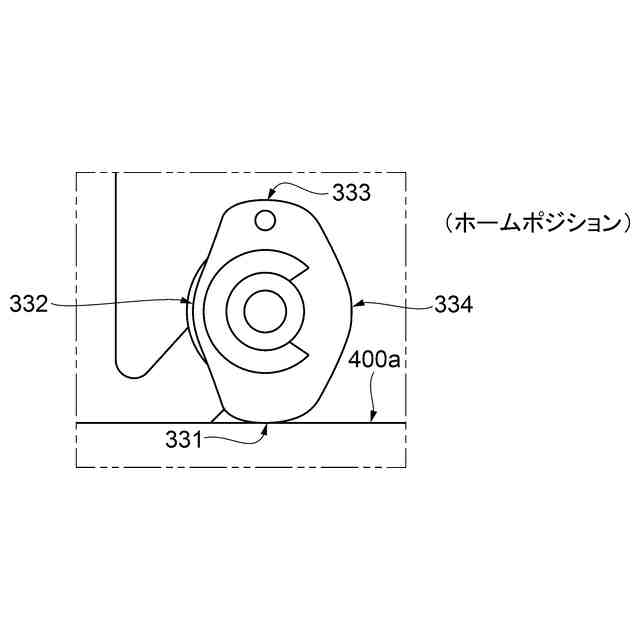

偏心カムの構成を示す側面図。

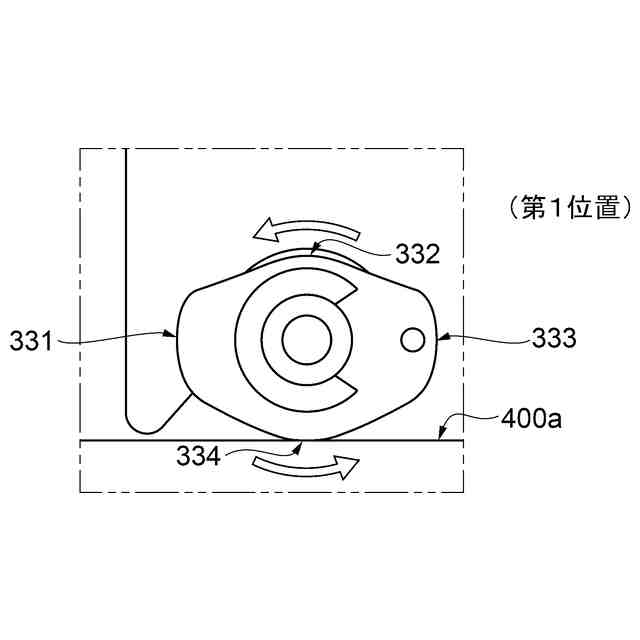

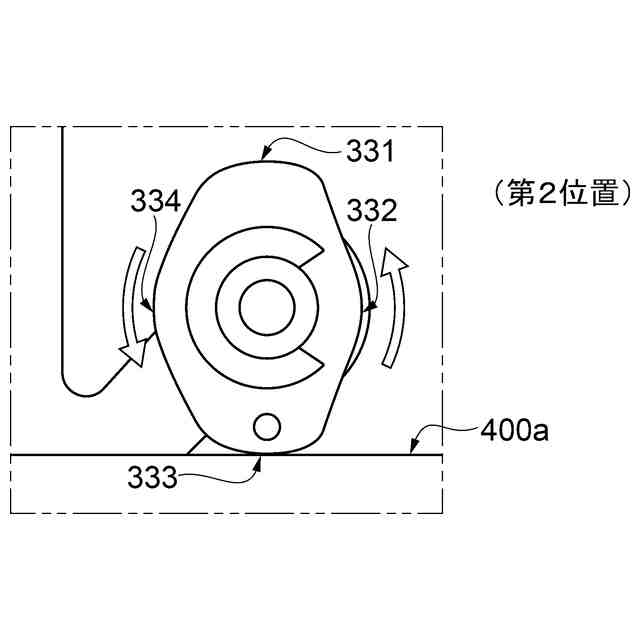

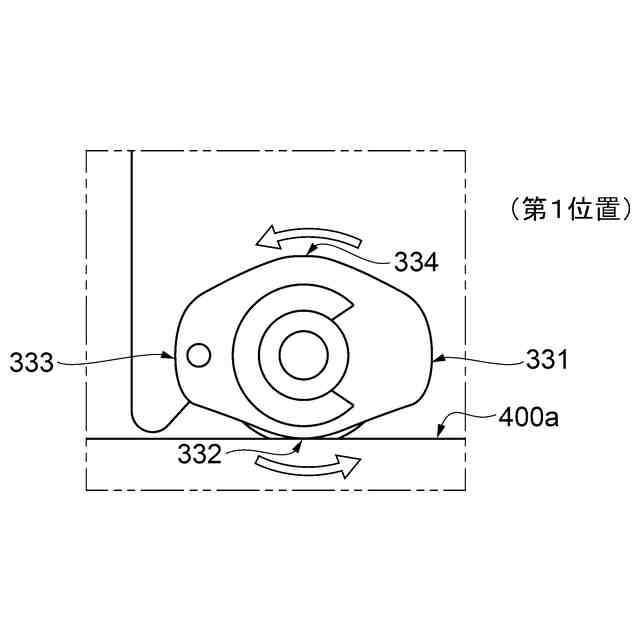

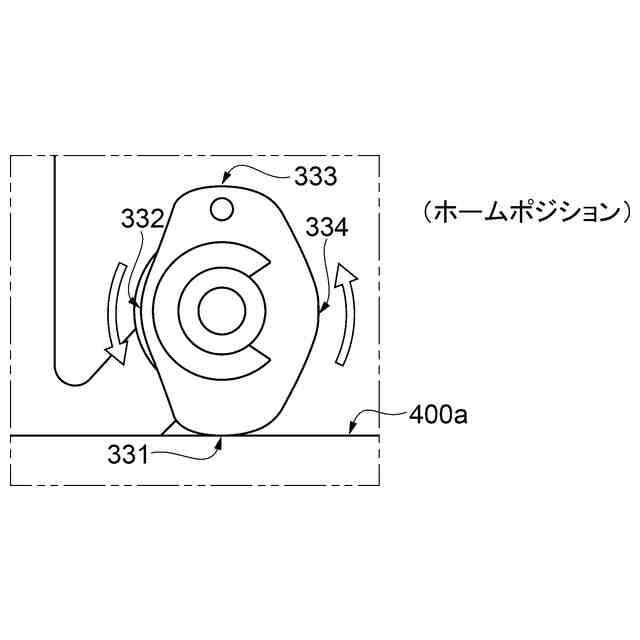

偏心カムの回転動作を示す側面図。
偏心カムの回転動作を示す側面図。
偏心カムの回転動作を示す側面図。
偏心カムの回転動作を示す側面図。
偏心カムの回転動作を示す側面図。

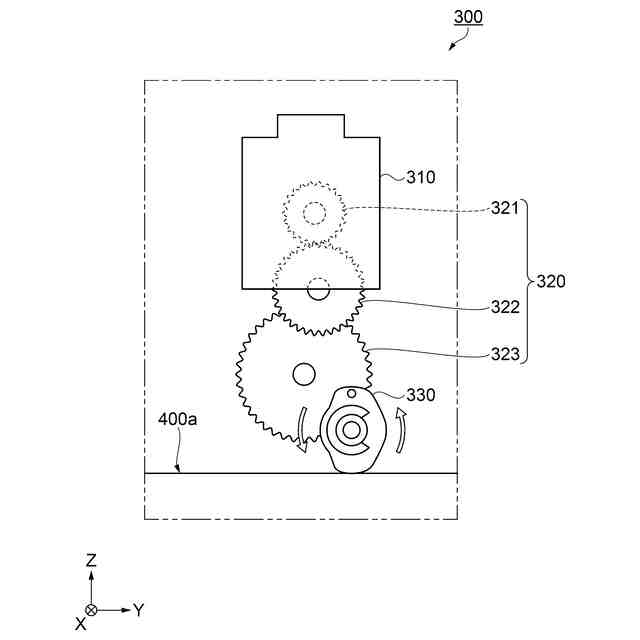

動力伝達部の構成を示す斜視図。

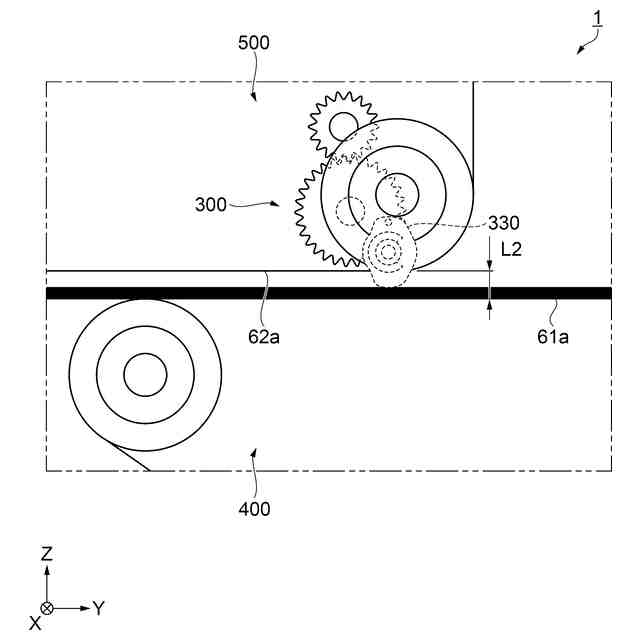

第１フレームと第２フレームとの位置関係を示す断面図。
第１フレームと第２フレームとの位置関係を示す断面図。
カム回転機構の検出部の構成を示す斜視図。
カム回転機構の駆動方法を示す断面図。
図１０Ａに示すカム回転機構の１０Ｂを拡大して示す断面図。
カム回転機構の駆動方法を示す断面図。
図１１Ａに示すカム回転機構の１１Ｂを拡大して示す断面図。
カム回転機構の駆動方法を示す断面図。
図１２Ａに示すカム回転機構の１２Ｂを拡大して示す断面図。
カム回転機構の駆動方法を示す断面図。
図１３Ａに示すカム回転機構の１３Ｂを拡大して示す断面図。
【発明を実施するための形態】
【０００７】
以下、図面を参照しながら、シート製造装置１の構成を説明する。以下の各図においては、互いに直交する３つの軸をＸ軸、Ｙ軸、及びＺ軸として説明する。Ｘ軸に沿う方向を「Ｘ方向」、Ｙ軸に沿う方向を「Ｙ方向」、Ｚ軸に沿う方向を「Ｚ方向」とし、矢印の方向が＋方向であり、＋方向と反対の方向を－方向とする。なお、＋Ｚ方向または－Ｚ方向から見ることを平面視あるいは平面的ともいう。また、シート製造装置１において、原料、ウエブ、及びシートなどの搬送方向の先を下流、搬送方向を遡る側を上流ということもある。
【０００８】
まず、図１を参照しながら、シート製造装置１の構成を説明する。
【０００９】
シート製造装置１は、繊維を含む材料からシートを製造する。また、シート製造装置１は、乾式にて古紙などの紙片からシートを再生する。なお、シート製造装置１は、乾式であることに限定されず、湿式であってもよい。本明細書において乾式とは、液体中で実施されずに、大気などの空気中で実施されることをいう。
【００１０】
図１に示すように、シート製造装置１は、第１ユニット群１０１、第２ユニット群１０２、及び第３ユニット群１０３を備える。第１ユニット群１０１、第２ユニット群１０２、及び第３ユニット群１０３は、図示しないフレームに支持される。なお、図１においては、古紙Ｃ、シートＰ３、スリット片Ｓ、及び不要な端材などが移動する方向を白抜きの矢印で示している。
（【００１１】以降は省略されています）
