公開番号2025166776
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024165646
出願日2024-09-24
発明の名称セグメント
出願人株式会社鈴木エンタープライズ
代理人個人,個人,個人,個人
主分類E21D 11/08 20060101AFI20251028BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】分離設計が可能であり、且つ枠体とコンクリートとの間にずれが生じることを抑制することができるセグメントを提供すること。

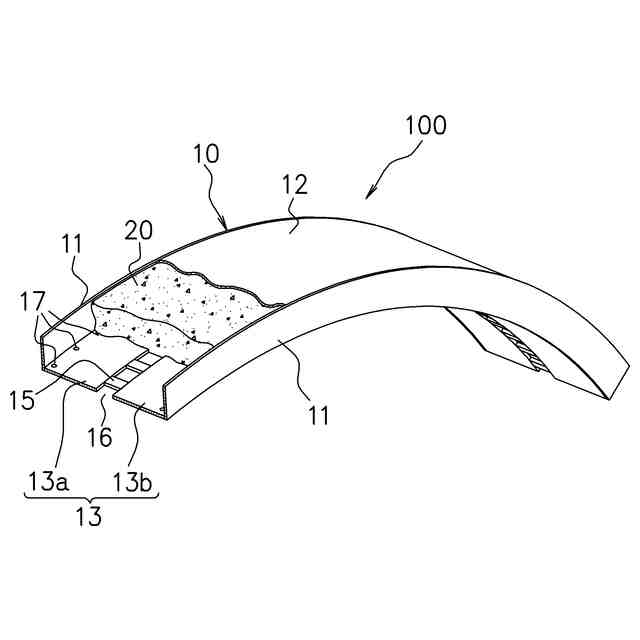

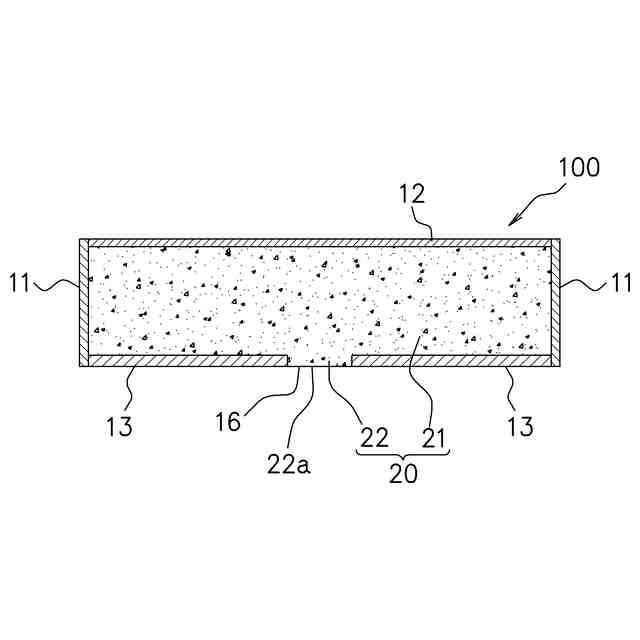

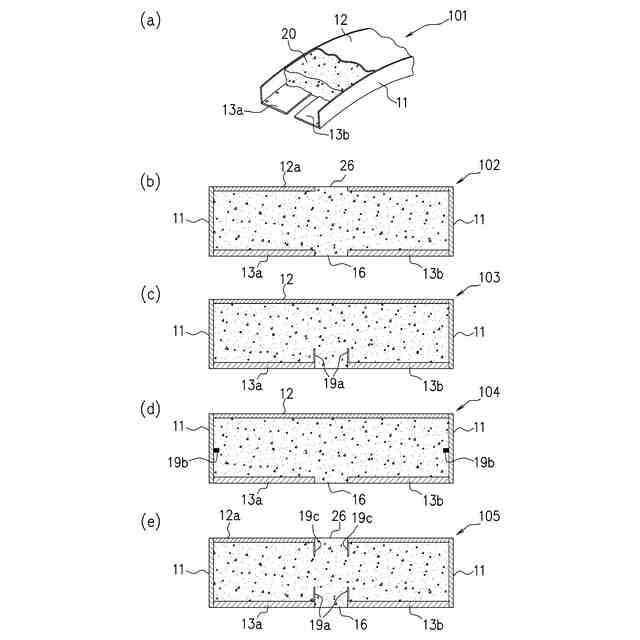

【解決手段】本発明は、中空部を有する箱状の枠体と、中空部に打設されたコンクリート20とを備えたセグメント100において、枠体が、対向する一対の主桁板11と、両方の主桁板11の外側端にそれぞれ溶接された外板12と、両方の主桁板11の内側端にそれぞれ溶接された底板13と、両方の主桁板11、外板12及び底板13の両側端にそれぞれ溶接された継手板と、を有し、底板13には、周方向に延設された開口部16が設けられており、コンクリート20が、本体部21と、該本体部21に設けられた突出部22と、を有する凸状体であり、突出部22が底板13の開口部16側の中央側端部により両側から拘止されており、突出部22の頂部22aが開口部16から露出しているセグメント100である。
【選択図】図5
特許請求の範囲【請求項１】
中空部を有する箱状の枠体と、前記中空部に打設されたコンクリートとを備えたセグメントにおいて、
前記枠体が、対向する一対の主桁板と、両方の前記主桁板の外側端にそれぞれ溶接された外板と、両方の前記主桁板の内側端にそれぞれ溶接された底板と、両方の前記主桁板、前記外板及び前記底板の両側端にそれぞれ溶接された継手板と、を有し、
前記底板には、周方向に延設された開口部が設けられており、
前記コンクリートが、本体部と、該本体部に設けられた突出部と、を有する凸状体であり、
前記突出部が前記底板の前記開口部側の中央側端部により両側から拘止されており、
前記突出部の頂部が前記開口部から露出しているセグメント。
続きを表示（約 510 文字）【請求項２】
前記開口部が、一方側の継手板から他方側の継手板まで延設されている請求項１記載のセグメント。
【請求項３】
前記開口部が、前記底板の軸方向における中央に設けられており、
前記開口部の軸方向における大きさが、１００～５００ｍｍである請求項１記載のセグメント。
【請求項４】
前記開口部には、前記底板の前記開口部側の一方側の中央側端部と、他方側の中央側端部とに連架された連結部が設けられており、
前記連結部が鋼材若しくは鉄筋である請求項１記載のセグメント。
【請求項５】
前記連結部が鋼材である場合、
前記連結部の両側の端部が何れも開先用傾斜部となっており、一定のルート間隔をおいて前記連結部と、一方側の前記底板及び他方側の前記底板とがそれぞれ溶接されている請求項４記載のセグメント。
【請求項６】
前記底板には、複数の空気抜穴が設けられている請求項１記載のセグメント。
【請求項７】
前記突出部の前記頂部から内方に延びる、注入孔、又は、把持孔、が前記コンクリートに設けられている請求項１記載のセグメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シールド工法、推進工法、非開削トンネル工法、アーバンリング工法（分割組立型土留壁工法）に使用するセグメントに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
セグメントは、コンクリート製とスチール製とに大きく分けられ、前者のコンクリート製のセグメントは圧縮に強く、後者のスチール製のセグメントは引っ張りに強いという特性を有する。
一方で、このようなコンクリート製及びスチール製のセグメントを一体化することで、これらの利点を兼ね備えた特性を有する合成セグメントが使用されている。
【０００３】
このような合成セグメントとしては、例えば、鋼板から構成された枠体２と、この枠体２内に配設された主鉄筋（主鋼材）８及び配力筋２０と、枠体２の内部において主鉄筋８及び配力筋２０を埋没するように打設されたコンクリート３（図１および図２参照）とからなる合成セグメントが知られている（特許文献１参照）。
【０００４】
また、トンネル周方向に延び合成セグメント１１の坑口側端面と切羽側端面に位置する一対の主桁１２、１２と、トンネル軸方向に延びセグメント継手を設けた継手板１３、１３と、これら主桁１２、１２および継手板１３、１３の地山側に設けた地山側鋼板１４ａおよびトンネル内空側に設けた内空側鋼板１４ｂとで鋼殻を構成し、その内側にコンクリート１７を中詰めするものであり、地山側鋼板１４ａおよび空側鋼板１４ｂの内側面には中詰めコンクリートとの一体性を高めるための多数のスタッドジベル１６ａ、１６ｂが溶接により植設されているセグメントが知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００５】
特許第５９０６２７７号公報
特許第６２４２７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記特許文献１記載のセグメントにおいては、枠体内部の主鉄筋及び配力筋が埋没するようにコンクリートを打設することで枠体とコンクリートとを一体化させており、上記特許文献２記載のセグメントにおいては、枠体（鋼殻）にスタッドジベルを植設し、スタッドジベルにより枠体（鋼殻）とコンクリートとを一体化させている。
すなわち、これらのセグメントは、枠体（鋼殻）とコンクリートとを一体化させて設計している。
【０００７】
一方で、主鉄筋、配力筋、スタッドジベル等のような複雑な形状のアクセサリーを枠体内部に設けず、枠体と、枠体内部のコンクリートとを一体化しない場合、両者を分離して設計することが可能となる。
しかしながら、枠体とコンクリートとを分離すると、両者の間にずれが生じ易くなるという欠点がある。
なお、枠体とコンクリートとの間にずれが生じると、セグメントの剛性、耐力が低下してしまう恐れがある。
【０００８】
本発明は上記事情に鑑みてなされたものであり、分離設計が可能であり、且つ枠体とコンクリートとの間にずれが生じることを抑制することができるセグメントを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者等は、上記課題を解決するため検討したところ、枠体とコンクリートとを一体化させないことで、コンクリートに係る設計と枠体に係る設計とを分離して行うこととし、更に、コンクリートの一部を枠体の一部で直接拘止した構成、すなわち、コンクリートが応力による歪で変形しようとするも枠体で拘束された構成とすることにより、上記課題を解決し得ることを見出し、本発明を完成させるに至った。
【００１０】
本発明は、中空部を有する箱状の枠体と、中空部に打設されたコンクリートとを備えたセグメントにおいて、枠体が、対向する一対の主桁板と、両方の主桁板の外側端にそれぞれ溶接された外板と、両方の主桁板の内側端にそれぞれ溶接された底板と、両方の主桁板、外板及び底板の両側端にそれぞれ溶接された継手板と、を有し、底板には、周方向に延設された開口部が設けられており、コンクリートが、本体部と、該本体部に設けられた突出部と、を有する凸状体であり、突出部が底板の開口部側の中央側端部により両側から拘止されており、突出部の頂部が開口部から露出しているセグメントである。
（【００１１】以降は省略されています）
