公開番号2025162407
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065690
出願日2024-04-15
発明の名称煙突
出願人フジモリ産業株式会社
代理人弁理士法人湧泉特許事務所
主分類F23J 13/04 20060101AFI20251020BHJP(燃焼装置;燃焼方法)
要約【課題】パネル組み立て式の煙突において、隣接するパネルどうしの連結作業を容易化し、かつ連結部からの漏煙を防止する。
【解決手段】煙突1は、煙突周壁1aを構成する複数のパネル11を備えている。煙突周壁1aの周方向又は軸方向に隣接するパネル11の互いに重ね合わされた2つの連結端部15どうしが連結部材20にて連結されている。連結部材20は、2つの連結端部15を貫通するとともに軸力が導入された軸力部材21と、軸力部材21の両端部に設けられ、それぞれ対面する連結端部15に圧接されることによって軸力を保持する一対の圧接部30,23を含む。少なくとも一方の圧接部30が、軸力部材21とは別体の筒形状に形成され軸力部材21の外周に嵌められるとともに軸力部材に回転不能かつ引き抜き不能にカシメられている。
【選択図】図1
特許請求の範囲【請求項１】
煙突周壁を構成する複数のパネルを備えた煙突であって、
前記煙突周壁の周方向又は軸方向に隣接するパネルの互いに重ね合わされた２つの連結端部どうしが連結部材にて連結されており、前記連結部材が、
前記２つの連結端部を貫通するとともに軸力が導入された軸力部材と、
前記軸力部材の両端部に設けられ、それぞれ対面する連結端部に圧接されることによって前記軸力を保持する一対の圧接部と、
を含み、少なくとも一方の圧接部が、前記軸力部材とは別体の筒形状に形成されて前記軸力部材の外周に嵌められるとともに前記軸力部材に回転不能かつ引き抜き不能にカシメられていることを特徴とする煙突。
続きを表示（約 180 文字）【請求項２】
前記連結端部の延び方向の複数箇所に前記連結部材が設けられており、隣接する連結部材の間隔が、５０ｍｍ以上２５０ｍｍ以下である請求項１に記載の煙突。
【請求項３】
前記連結端部の厚みが、５ｍｍ以上３０ｍｍ以下である請求項１に記載の煙突。
【請求項４】
前記軸力が、６０ｋＮ以上である請求項１に記載の煙突。

発明の詳細な説明【技術分野】
【０００１】
本発明は、煙突に関し、特にパネル組み立て式の煙突に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、複数枚の四角形のパネルを四角筒形状になるように組み立ててなるパネル組み立て式の煙突が開示されている。隣接する２つのパネルのうち少なくとも一方のパネルの端部は直角に折り曲げられて、他方のパネルの端部と重ねられている。これら２つのパネルの端部どうしがボルト及びナットで連結されている。
特許文献２のパネル組み立て式の煙突においては、各パネルが、断熱壁の内外両面に鋼板を設けた構造になっている。隣接する２つのパネルの外側鋼板の端部どうしが、ボルト及びナットで連結されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－０５２２２８号公報
特開２０１９－１０５３８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前掲特許文献等のパネル組み立て式の煙突においては、隣接するパネルの端部どうしを連結するボルト及びナットの緩みによって漏煙が発生するおそれがあった。ボルト及びナットに代えて、溶接によってパネルどうしを連結することも考えられるが、溶接作業が煩雑で長時間を要する。
本発明は、かかる事情に鑑み、隣接するパネルどうしの連結作業を容易化でき、かつ連結部からの漏煙を防止できるパネル組み立て式の煙突を提供することを目的とする。
【課題を解決するための手段】
【０００５】
前記課題を解決するため、本発明は、煙突周壁を構成する複数のパネルを備えた煙突であって、
前記煙突周壁の周方向又は軸方向に隣接するパネルの互いに重ね合わされた２つの連結端部どうしが連結部材にて連結されており、
前記連結部材が、
前記２つの連結端部を貫通するとともに軸力が導入された軸力部材と、
前記軸力部材の両端部に設けられ、それぞれ対面する連結端部に圧接されることによって前記軸力を保持する一対の圧接部と、
を含み、少なくとも一方の圧接部が、前記軸力部材とは別体の筒形状に形成されて前記軸力部材の外周に嵌められるとともに前記軸力部材に回転不能かつ引き抜き不能にカシメられていることを特徴とする。
当該煙突によれば、パネルどうしの連結作業を溶接で行なうよりも容易化できる。また、軸力部材の軸力によって２つの連結端部どうしが押し当てられることで、隣接するパネルどうしの連結部からの漏煙を防止できる。
【０００６】
好ましくは、前記連結端部の延び方向の複数箇所に前記連結部材が設けられており、隣接する連結部材の間隔が、５０ｍｍ以上２５０ｍｍ以下である。
これによって、漏煙を確実に防止できる。
【０００７】
好ましくは、前記連結端部の厚みが、５ｍｍ以上３０ｍｍ以下である。
これによって、連結端部の変形を防止でき、漏煙を確実に防止できる。
【０００８】
好ましくは、前記軸力が、６０ｋＮ以上である。
該軸力によって連結端部どうしを押し当てて密着させることができ、漏煙を確実に防止できる。
【発明の効果】
【０００９】
本発明によれば、パネル組み立て式の煙突において、隣接するパネルどうしの連結作業を容易化でき、かつ連結部からの漏煙を防止できる。
【図面の簡単な説明】
【００１０】

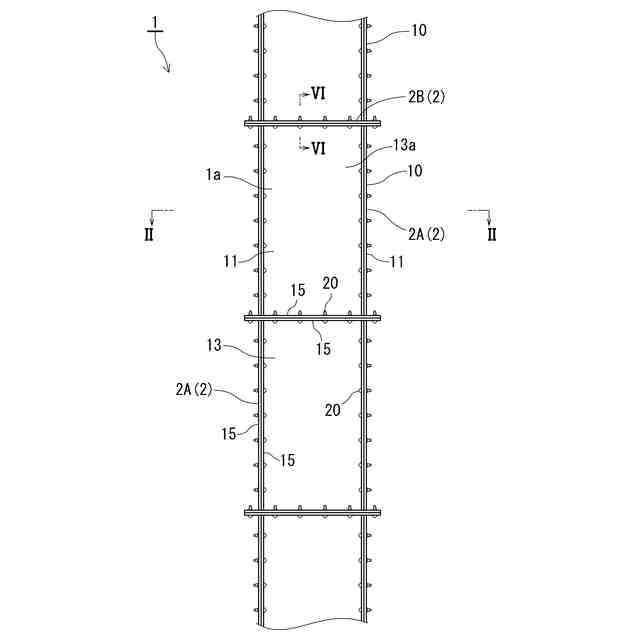

図１は、本発明の一実施形態に係る煙突の一部分を示す正面図である。

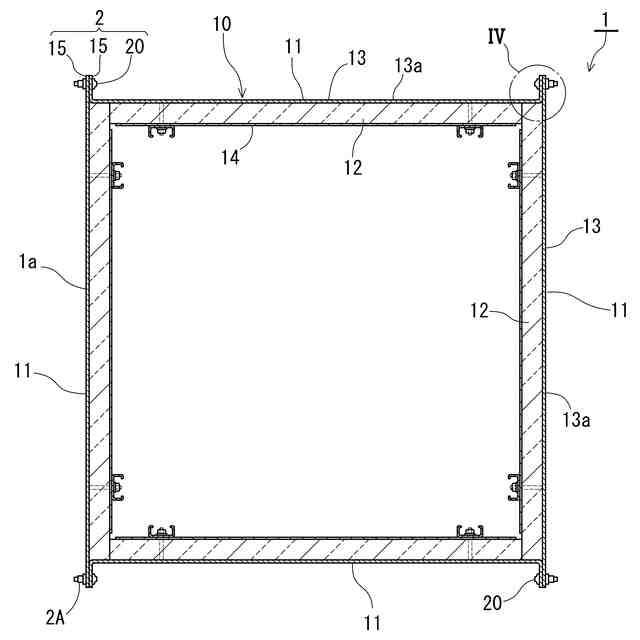

図２は、図１のＩＩ－ＩＩ線に沿う前記煙突の平面断面図である。

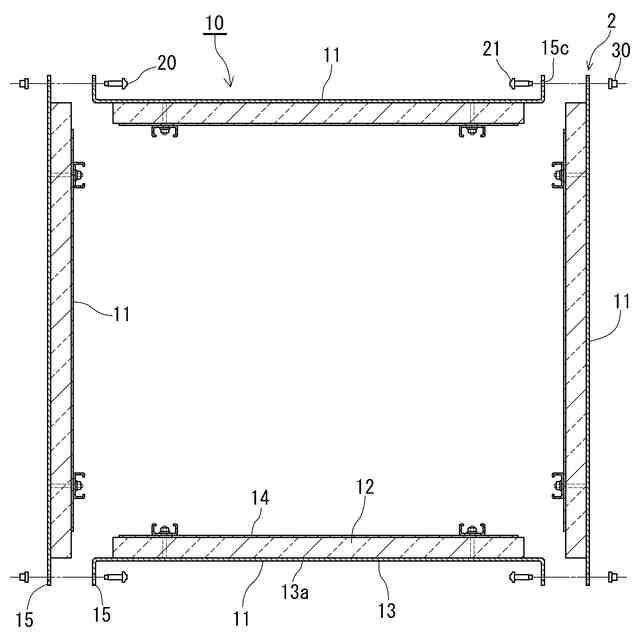

図３は、前記煙突の分解平面断面図である。
図４は、図２の円部ＩＶに示すパネル連結部の拡大平面断面図である。

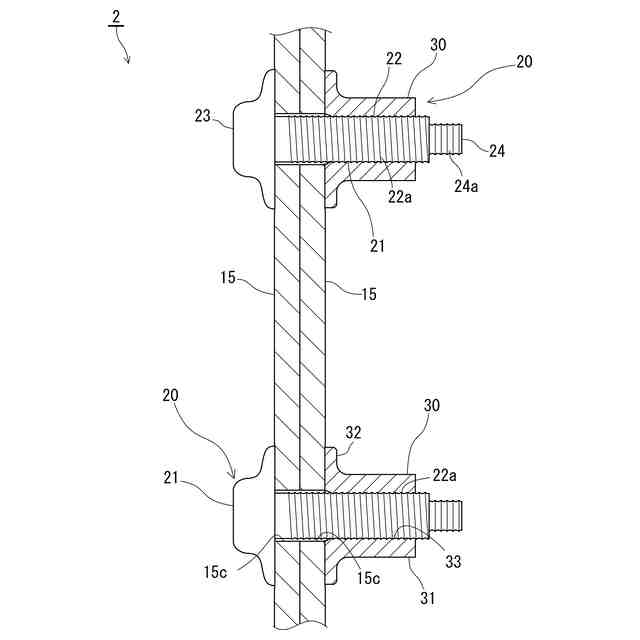

図５は、前記パネル連結部の、図４のＶ－Ｖ線に沿う正面断面図である。
図６は、図１のＶＩ－ＶＩ線に沿う断面図である。

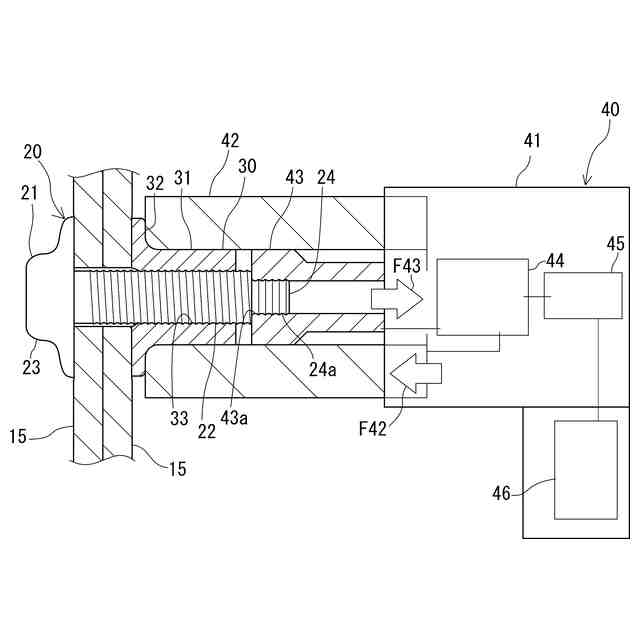

図７は、前記パネル連結部の締付操作前の状態の正面断面図である。
図８は、前記パネル連結部を締め付けた状態の正面断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
