公開番号2025156819
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059515
出願日2024-04-02
発明の名称建設機械の油圧回路
出願人キャタピラーエスエーアールエル
代理人弁理士法人愛宕綜合特許事務所
主分類F15B 11/02 20060101AFI20251007BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】チャージポンプがなくても閉回路に作動油を供給できる建設機械の油圧回路の提供。

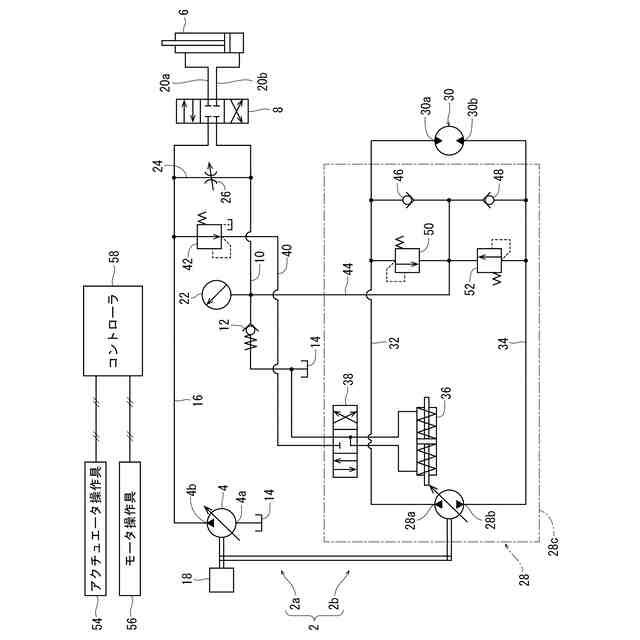

【解決手段】油圧回路2の開回路2aは、油圧ポンプ4と、油圧アクチュエータ6と、方向切換弁8と、方向切換弁8と作動油タンク14とを接続するリターンライン10に設置されたリターンチェック弁12とを含む。油圧回路2の閉回路2bは、双方向油圧ポンプ28が吐出した作動油によって作動する油圧モータ30と、双方向油圧ポンプ28の第1ポート28aと油圧モータ30とを接続する第1ライン32と、双方向油圧ポンプ28の第2ポート28bと油圧モータ30とを接続する第2ライン34とを含む。開回路2aと閉回路2bとの間には、リターンライン10と第1ライン32とを第1チェック弁46を介して接続し、リターンライン10と第2ライン34とを第2チェック弁48を介して接続するチャージライン44が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
開回路および閉回路を備える建設機械の油圧回路であって、
前記開回路は、
作動油タンクから吸い込んだ作動油を吐出する可変容量形の油圧ポンプと、
前記油圧ポンプが吐出した作動油によって作動する油圧アクチュエータと、
前記油圧ポンプから前記油圧アクチュエータへの作動油の流れ方向を切り換える方向切換弁と、
前記油圧ポンプと前記方向切換弁とを接続するポンプラインと、
前記方向切換弁と前記作動油タンクとを接続するリターンラインと、
前記リターンラインに設置されたリターンチェック弁と、
前記ポンプラインと前記リターンラインとを接続するバイパスラインと、
前記バイパスラインに設置された電磁比例式のバイパス弁とを含み、
前記閉回路は、
第１ポートおよび第２ポートを有する可変容量形の双方向油圧ポンプと、
前記双方向油圧ポンプが吐出した作動油によって作動する油圧モータと、
前記双方向油圧ポンプの前記第１ポートと前記油圧モータとを接続する第１ラインと、
前記双方向油圧ポンプの前記第２ポートと前記油圧モータとを接続する第２ラインとを含み、
前記開回路と前記閉回路との間には、前記リターンラインにおける前記リターンチェック弁よりも上流側部分と前記第１ラインとを第１チェック弁を介して接続するとともに、前記リターンラインにおける前記リターンチェック弁よりも上流側部分と前記第２ラインとを第２チェック弁を介して接続するチャージラインが設けられている建設機械の油圧回路。
続きを表示（約 1,200 文字）【請求項２】
前記閉回路は、
前記第１ラインの作動油を、前記第２チェック弁を介して前記第２ラインに逃がす第１リリーフ弁と、
前記第２ラインの作動油を、前記第１チェック弁を介して前記第１ラインに逃がす第２リリーフ弁とを含む、請求項１に記載の建設機械の油圧回路。
【請求項３】
前記第１リリーフ弁と前記第２チェック弁との間、および、前記第２リリーフ弁と前記第１チェック弁との間には絞りが配置され、
前記第１リリーフ弁と前記作動油タンクとの間、および、前記第２リリーフ弁と前記作動油タンクとの間には第３リリーフ弁が配置され、
前記第３リリーフ弁の設定圧力は、前記第１リリーフ弁の設定圧力よりも小さく、かつ前記第２リリーフ弁の設定圧力よりも小さい、請求項２に記載の建設機械の油圧回路。
【請求項４】
前記閉回路は、
前記第１ラインの作動油を前記作動油タンクに逃がす第１リリーフ弁と、
前記第２ラインの作動油を前記作動油タンクに逃がす第２リリーフ弁とを含む、請求項１に記載の建設機械の油圧回路。
【請求項５】
前記第１チェック弁および前記第２チェック弁は前記双方向油圧ポンプのハウジングに装着されており、前記チャージラインは前記ハウジングに接続されている、請求項１に記載の建設機械の油圧回路。
【請求項６】
前記第１チェック弁および前記第２チェック弁は前記油圧モータのハウジングに装着されており、前記チャージラインは前記ハウジングに接続されている、請求項１に記載の建設機械の油圧回路。
【請求項７】
前記リターンラインにおける前記リターンチェック弁よりも上流側の圧力を検出する圧力センサと、
前記圧力センサによって検出された圧力が所要圧力よりも低い場合に、前記油圧ポンプの吐出量を増加させるコントローラとを含む、請求項１に記載の建設機械の油圧回路。
【請求項８】
前記コントローラは、前記閉回路の前記油圧モータを作動させるための信号を出力するモータ操作具の操作量に基づいて前記所要圧力を設定する、請求項７に記載の建設機械の油圧回路。
【請求項９】
前記コントローラは、前記閉回路の前記油圧モータによって作動する作動対象物の回転速度に基づいて前記所要圧力を設定する、請求項７に記載の建設機械の油圧回路。
【請求項１０】
前記双方向油圧ポンプの吐出量および吐出方向を制御するレギュレータと、
前記レギュレータに対するパイロット作動油の流れ方向を切り換える電磁比例式のレギュレータ切換弁と、
前記ポンプラインから分岐して前記レギュレータ切換弁まで延びるパイロットラインと、
前記パイロットラインに設置された減圧弁とを備える、請求項１に記載の建設機械の油圧回路。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開回路および閉回路を備える建設機械の油圧回路に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
油圧ショベルやホイールローダの油圧回路においては、双方向油圧ポンプと油圧アクチュエータとで閉じられた閉回路が採用される場合がある。閉回路においては、油圧アクチュエータの停止時における不足油量の補充や閉回路内の作動油の冷却等のため、通常、閉回路に作動油を供給するためのチャージポンプが設けられる（たとえば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１７３０２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
閉回路を採用した場合には、油圧回路のコストの上昇およびエネルギの浪費といった問題が発生し得る。一般にチャージポンプを設ける場合には、外部フィルタの併用が推奨されていることから、チャージポンプのコストだけでなく、外部フィルタのコストも油圧回路全体のコストに含まれることになる。また、チャージポンプは、エンジン等の駆動源によって駆動されており、閉回路への作動油のチャージが必要ない時でも駆動源が稼働している間は常時駆動されるため、チャージポンプの無駄な駆動時間があり、これによってエネルギを浪費してしまう。
【０００５】
本発明の課題は、チャージポンプがなくても閉回路に作動油を供給できる建設機械の油圧回路を提供することである。
【課題を解決するための手段】
【０００６】
本発明によれば、上記課題を解決する以下の建設機械の油圧回路が提供される。すなわち、
「開回路および閉回路を備える建設機械の油圧回路であって、
前記開回路は、
作動油タンクから吸い込んだ作動油を吐出する可変容量形の油圧ポンプと、
前記油圧ポンプが吐出した作動油によって作動する油圧アクチュエータと、
前記油圧ポンプから前記油圧アクチュエータへの作動油の流れ方向を切り換える方向切換弁と、
前記油圧ポンプと前記方向切換弁とを接続するポンプラインと、
前記方向切換弁と前記作動油タンクとを接続するリターンラインと、
前記リターンラインに設置されたリターンチェック弁と、
前記ポンプラインと前記リターンラインとを接続するバイパスラインと、
前記バイパスラインに設置された電磁比例式のバイパス弁とを含み、
前記閉回路は、
第１ポートおよび第２ポートを有する可変容量形の双方向油圧ポンプと、
前記双方向油圧ポンプが吐出した作動油によって作動する油圧モータと、
前記双方向油圧ポンプの前記第１ポートと前記油圧モータとを接続する第１ラインと、
前記双方向油圧ポンプの前記第２ポートと前記油圧モータとを接続する第２ラインとを含み、
前記開回路と前記閉回路との間には、前記リターンラインにおける前記リターンチェック弁よりも上流側部分と前記第１ラインとを第１チェック弁を介して接続するとともに、前記リターンラインにおける前記リターンチェック弁よりも上流側部分と前記第２ラインとを第２チェック弁を介して接続するチャージラインが設けられている建設機械の油圧回路」が提供される。
【０００７】
前記閉回路は、前記第１ラインの作動油を、前記第２チェック弁を介して前記第２ラインに逃がす第１リリーフ弁と、前記第２ラインの作動油を、前記第１チェック弁を介して前記第１ラインに逃がす第２リリーフ弁とを含んでいてもよい。
【０００８】
前記第１リリーフ弁と前記第２チェック弁との間、および、前記第２リリーフ弁と前記第１チェック弁との間には絞りが配置され、前記第１リリーフ弁と前記作動油タンクとの間、および、前記第２リリーフ弁と前記作動油タンクとの間には第３リリーフ弁が配置され、前記第３リリーフ弁の設定圧力は、前記第１リリーフ弁の設定圧力よりも小さく、かつ前記第２リリーフ弁の設定圧力よりも小さいのが好ましい。
【０００９】
前記閉回路は、前記第１ラインの作動油を前記作動油タンクに逃がす第１リリーフ弁と、前記第２ラインの作動油を前記作動油タンクに逃がす第２リリーフ弁とを含み得る。
【００１０】
前記第１チェック弁および前記第２チェック弁は前記双方向油圧ポンプのハウジングに装着されており、前記チャージラインは前記ハウジングに接続されていてもよい。あるいは、前記第１チェック弁および前記第２チェック弁は前記油圧モータのハウジングに装着されており、前記チャージラインは前記ハウジングに接続されていてもよい。
（【００１１】以降は省略されています）
