公開番号2025156790
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059458
出願日2024-04-02
発明の名称長尺鋼管の接続器具及び接続方法
出願人株式会社カテックス
代理人個人,個人,個人
主分類E21D 9/04 20060101AFI20251007BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】人力に依ることなく鋼管を接続することを可能とする長尺鋼管の接続器具および接続方法を提供する。
【解決手段】トンネル2の未掘削地山に長尺鋼管3を複数打設し、長尺鋼管は複数の鋼管3aの端部を螺合により接続してなり、長尺鋼管の外周に設けられた吐出孔4から地山改良材を周辺地山の亀裂に浸透させ地山を補強する工法に用いられる長尺鋼管の接続器具1において、ドリルジャンボ21のガイドセル22先端部に設置され、鋼管3aの一端を支持するとともに鋼管3aを回転させる複数のローラー11を備える。
【選択図】図6
特許請求の範囲【請求項１】
トンネルの未掘削地山に長尺鋼管を複数打設し、前記長尺鋼管は複数の鋼管の端部を螺合により接続してなり、前記長尺鋼管の外周に設けられた吐出孔から地山改良材を周辺地山の亀裂に浸透させ地山を補強する工法に用いられる長尺鋼管の接続器具において、
ドリルジャンボのガイドセル先端部に設置され、前記鋼管の一端を支持するとともに前記鋼管を回転させる複数のローラーを備えることを特徴とする長尺鋼管の接続器具。
続きを表示（約 500 文字）【請求項２】
前記ローラーは、モーターによって駆動されることを特徴とする請求項１に記載の長尺鋼管の接続器具。
【請求項３】
トンネルの未掘削地山に複数打設され、複数の鋼管の端部を螺合により接続してなり、地山改良材を周辺地山の亀裂に浸透させ地山を補強するために用いられる長尺鋼管の接続方法において、
ドリルジャンボのガイドセル先端部に接続器具を取り付け、
前記鋼管の後端に設けられた雄ねじ部が地山から露出するように前記鋼管を地山に打設し、
接続する鋼管の一端が前記接続器具に設けられたローラーに支持されるように、当該接続する鋼管を前記ドリルジャンボのガイドセル上に設置し、
前記打設した鋼管と前記接続する鋼管の方向および角度を合わせ、
前記接続する鋼管を前方に移動させて、前記打設した鋼管の前記雄ねじ部に前記接続する鋼管の先端に設けられた雌ねじ部を被せ、
前記接続器具に設けられたモーターを駆動させて前記ローラーを回転させ、前記打設した鋼管の前記雄ねじ部と前記接続する鋼管の前記雌ねじ部を螺合させることを特徴とする長尺鋼管の接続方法。

発明の詳細な説明【技術分野】
【０００１】
本発明はトンネル掘削時の先行地山補強工に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
トンネル掘削に際し、例えば図８に示されるように、トンネル２の周囲の前方地山に長尺鋼管３を打設し、この長尺鋼管３の外周に設けられた吐出孔から地山改良材を周辺地山の亀裂に浸透させ地山を補強する、いわゆる長尺鋼管フォアパイリングが知られている（例えば特許文献１等を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０７５２９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
長尺鋼管３（例えば全長１２ｍ）は、複数本（例えば４本）の鋼管（例えば全長３ｍ）の端部を螺合により接続して構成されることが一般的である。従来技術では、例えば図９に示されるように、鋼管３ａの先端部に雌ねじ部６、後端部に雄ねじ部７が形成されており、各鋼管３ａの接続は、地山に打設した鋼管３ａに対して接続する鋼管３ａを人力で回転させることによって、ねじ部６、７を螺合させていた。しかしながら、この方法は重量の大きい鋼管３ａ（例えば５０ｋｇ）を人力で回転させるため作業員の負担が大きく、また、鋼管３ａの接続時には作業員が切羽直近まで近づく必要があるため、地山の肌落ちや崩落時などの落石による罹災の危険性があった。
【０００５】
本発明は上記問題を解決するためになされたものであり、人力に依ることなく鋼管を接続することを可能とする長尺鋼管の接続器具および接続方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は以下の通りである。
１．トンネルの未掘削地山に長尺鋼管を複数打設し、前記長尺鋼管は複数の鋼管の端部を螺合により接続してなり、前記長尺鋼管の外周に設けられた吐出孔から地山改良材を周辺地山の亀裂に浸透させ地山を補強する工法に用いられる長尺鋼管の接続器具において、
ドリルジャンボのガイドセル先端部に設置され、前記鋼管の一端を支持するとともに前記鋼管を回転させる複数のローラーを備えることを特徴とする長尺鋼管の接続器具。
２．前記ローラーは、モーターによって駆動されることを特徴とする上記１．に記載の長尺鋼管の接続器具。
３．トンネルの未掘削地山に複数打設され、複数の鋼管の端部を螺合により接続してなり、地山改良材を周辺地山の亀裂に浸透させ地山を補強するために用いられる長尺鋼管の接続方法において、
ドリルジャンボのガイドセル先端部に接続器具を取り付け、
前記鋼管の後端に設けられた雄ねじ部が地山から露出するように前記鋼管を地山に打設し、
接続する鋼管の一端が前記接続器具に設けられたローラーに支持されるように、当該接続する鋼管を前記ドリルジャンボのガイドセル上に設置し、
前記打設した鋼管と前記接続する鋼管の方向および角度を合わせ、
前記接続する鋼管を前方に移動させて、前記打設した鋼管の前記雄ねじ部に前記接続する鋼管の先端に設けられた雌ねじ部を被せ、
前記接続器具に設けられたモーターを駆動させて前記ローラーを回転させ、前記打設した鋼管の前記雄ねじ部と前記接続する鋼管の前記雌ねじ部を螺合させることを特徴とする長尺鋼管の接続方法。
【発明の効果】
【０００７】
本発明によれば、人力に依ることなく鋼管の接続が可能となるため、作業員の負担が軽減でき、また、作業員が切羽直近まで近づく必要がなくなり、作業の安全性が向上する。
【図面の簡単な説明】
【０００８】
本発明について、本発明による典型的な実施形態の非限定的な例を挙げ、言及された複数の図面を参照しつつ以下の詳細な記述にて更に説明するが、同様の参照符号は図面のいくつかの図を通して同様の部材を示す。

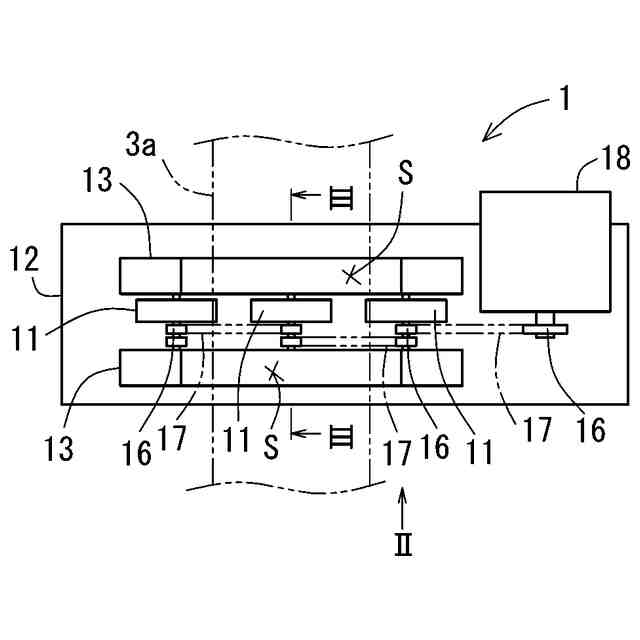

実施形態に係る長尺鋼管の接続器具の平面図である。

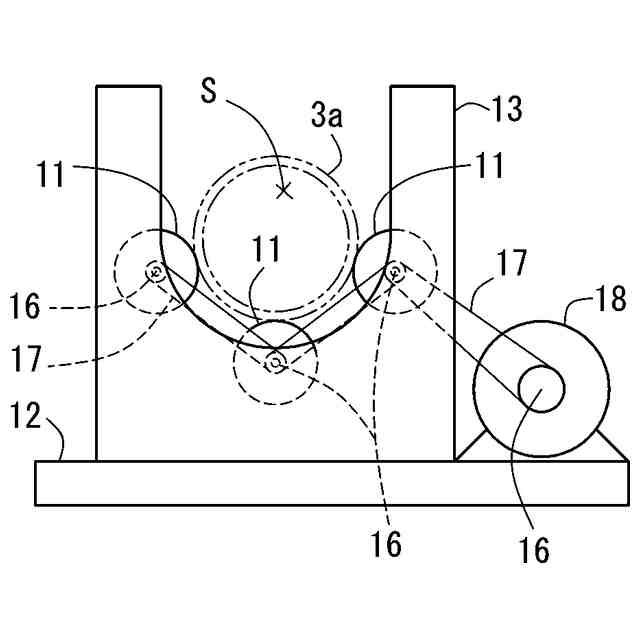

図１のＩＩ矢視図である。

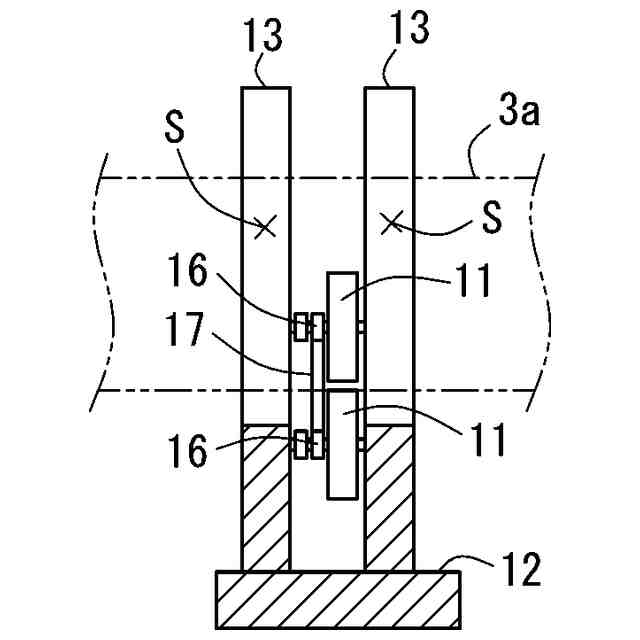

図１のＩＩＩ－ＩＩＩ線断面図である。

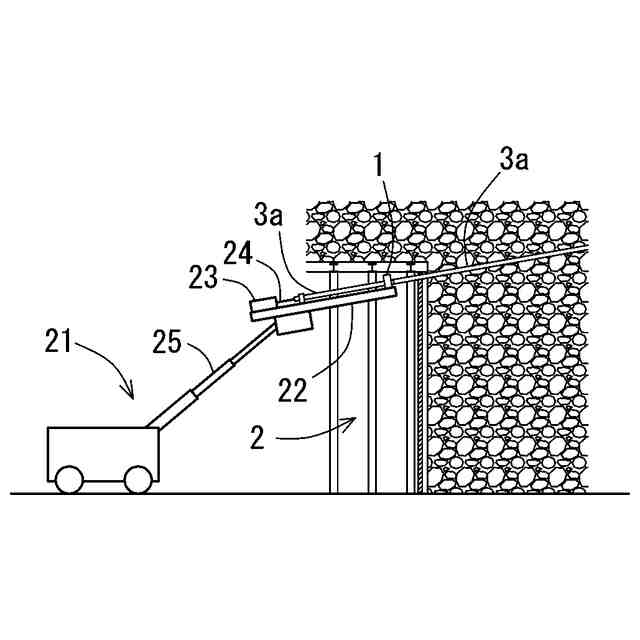

実施形態に係るドリルジャンボの説明図である。

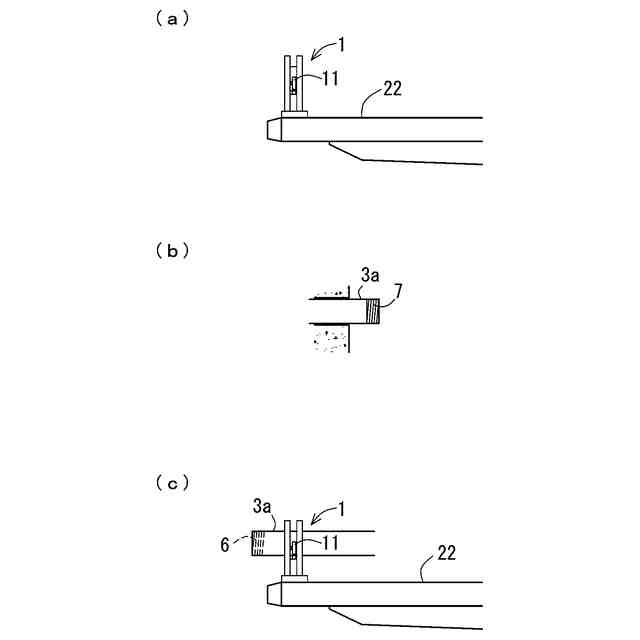

実施形態に係る長尺鋼管の接続方法の説明図であり、（ａ）はドリルジャンボのガイドセル先端部に接続器具を設置した状態を示し、（ｂ）は地山に鋼管を打設した状態を示し、（ｃ）は接続器具に接続する鋼管を支持した状態を示す。

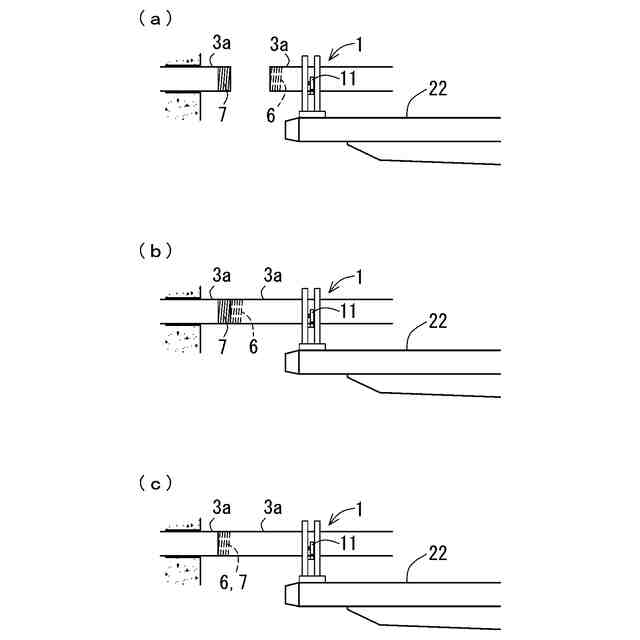

長尺鋼管の接続方法の説明図であり、（ａ）は打設した鋼管と接続する鋼管の方向及び角度を合わせた状態を示し、（ｂ）は打設した鋼管の雄ねじ部に接続する鋼管の雌ねじ部を被せた状態を示し、（ｃ）は打設した鋼管の雄ねじ部に接続する鋼管の雌ねじ部を螺合させた状態を示す。
他の形態に係る鋼管の説明図である。

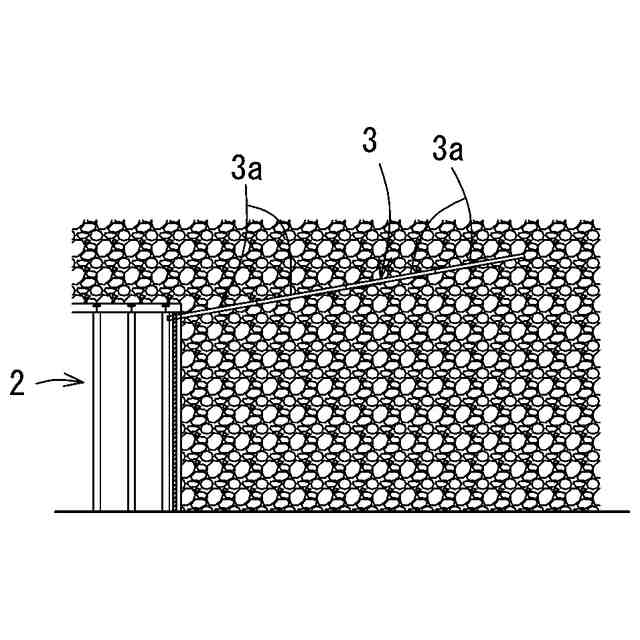

一般的な地山補強工法の説明図である。

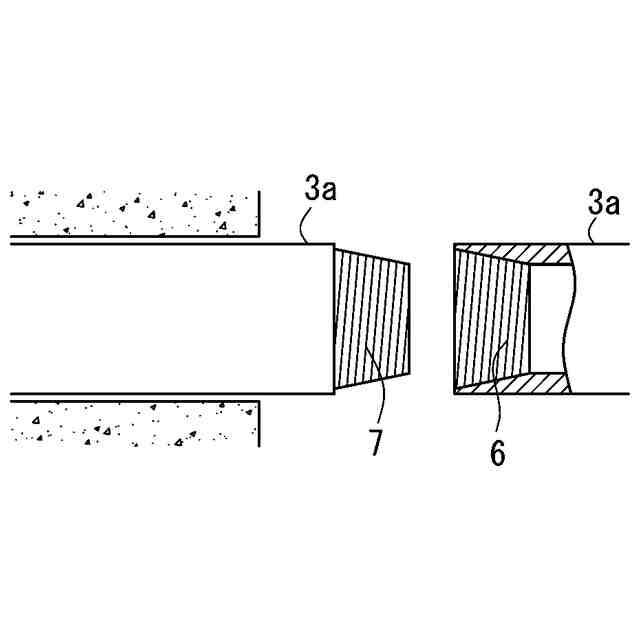

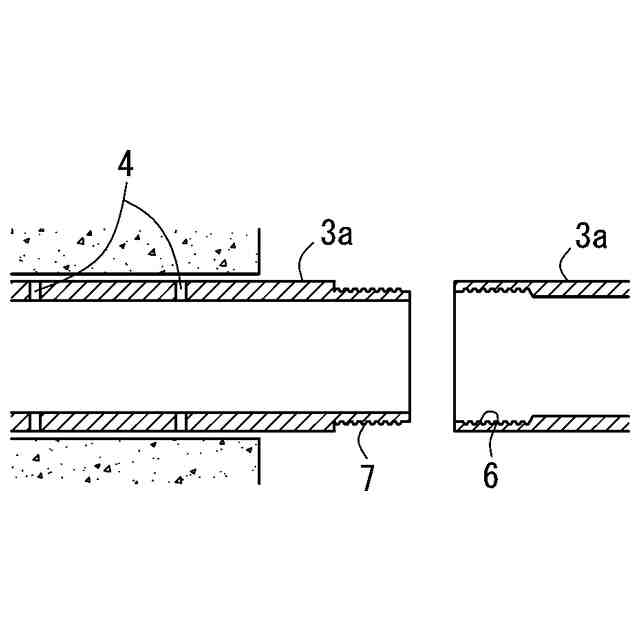

一般的な鋼管の接続形態の説明図である。
【発明を実施するための形態】
【０００９】
ここで示される事項は例示的なものおよび本発明の実施形態を例示的に説明するためのものであり、本発明の原理と概念的な特徴とを最も有効に且つ難なく理解できる説明であると思われるものを提供する目的で述べたものである。この点で、本発明の根本的な理解のために必要である程度以上に本発明の構造的な詳細を示すことを意図してはおらず、図面と合わせた説明によって本発明の幾つかの形態が実際にどのように具現化されるかを当業者に明らかにするものである。
【００１０】
以下、図面を用いて実施形態により本発明を具体的に説明する。
（【００１１】以降は省略されています）
