公開番号2025156077
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025048472
出願日2025-03-24
発明の名称フェンス、フェンスの施工方法、外構製品、及び外構製品の施工方法
出願人積水樹脂株式会社,株式会社TOKO
代理人弁理士法人藤本パートナーズ
主分類E04H 17/16 20060101AFI20251002BHJP(建築物)
要約【課題】ガタつきを抑制することができるフェンス、フェンスの施工方法、外構製品、及び外構製品の施工方法の提供。
【解決手段】支柱と、パネルと、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記支柱に取り付けられる胴縁と、を備え、前記パネルは、パネル本体と、前記パネル本体の後面に設けられ、前記胴縁に支持されるパネル支持部と、を備え、前記パネル支持部は、前記パネル本体の後面に取り付けられるパネル前片部と、前記パネル前片部に対して、後方に離間して対向するパネル後片部と、前記前後方向で前記パネル前片部と前記パネル後片部とを連結するパネル連結部と、を備え、前記パネル前片部が前記胴縁に対して前側から当接し、前記パネル後片部が前記胴縁に対して後側から当接した状態で前記胴縁に支持される。

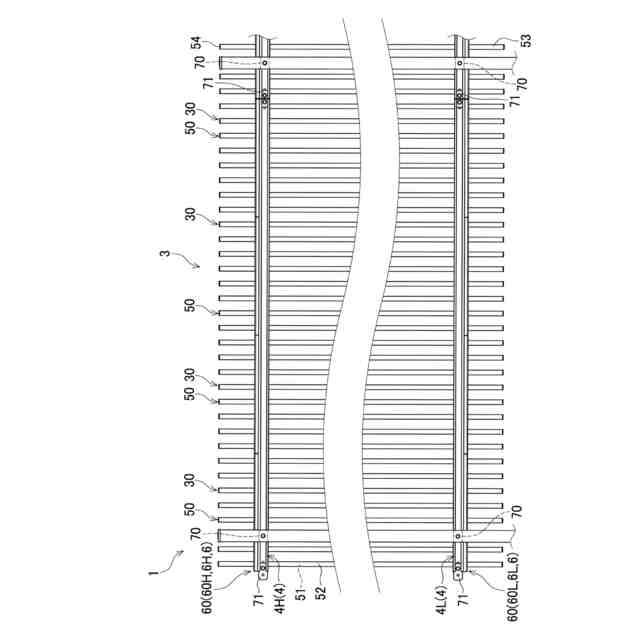

【選択図】図3
特許請求の範囲【請求項１】
高さ方向に延設される支柱と、
前記高さ方向及び前記高さ方向に交差する長さ方向に広がり、前記高さ方向及び前記長さ方向に直交する前後方向に離れて配設される前面及び後面を備えるパネルと、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記支柱に取り付けられる胴縁と、を備え、
前記パネルは、
前記前面及び前記後面を構成するパネル本体と、
前記パネル本体の後面に設けられ、前記胴縁に支持されるパネル支持部と、を備え、
前記パネル支持部は、
前記パネル本体の後面に取り付けられるパネル前片部と、
前記パネル前片部に対して、後方に離間して対向するパネル後片部と、
前記前後方向で前記パネル前片部と前記パネル後片部とを連結するパネル連結部と、を備え、
前記パネル前片部が前記胴縁に対して前側から当接し、
前記パネル後片部が前記胴縁に対して後側から当接した状態で前記胴縁に支持される、フェンス。
続きを表示（約 3,500 文字）【請求項２】
前記胴縁は、
前記パネル前片部が前方から当接する胴前片部と、
前記胴前片部に対して後方に離間して配置されて、前記パネル後片部が後方から当接する胴後片部と、を備え、
前記パネル前片部と前記パネル後片部との最大離間距離が、前記胴前片部と前記胴後片部との離間距離よりも小さい、
請求項１に記載のフェンス。
【請求項３】
前記パネル前片部が前記胴縁に対して当接する部分は、前記パネル後片部が前記胴縁に対して当接する部分に対して前記高さ方向で位置ずれして配置されている、
請求項１又は２に記載のフェンス。
【請求項４】
前記パネルは、前記長さ方向の長さが前記胴縁の前記長さ方向の長さよりも短く構成される単位パネルであって、前記長さ方向に複数並んで前記胴縁に支持される単位パネルを備え、
前記単位パネルは、
前記パネル本体を構成する単位パネル本体と、
前記パネル支持部を構成する単位パネル支持部と、を備え、
前記単位パネル支持部は、
前記パネル前片部を構成する単位パネル前片部と、
前記パネル後片部を構成する単位パネル後片部と、
前記パネル連結部を構成する単位パネル連結部と、を備える、請求項１又は２に記載のフェンス。
【請求項５】
高さ方向に延設され、前記高さ方向に交差する長さ方向に間隔をあけて配置される複数の支柱と、
前記高さ方向及び前記長さ方向に広がり、前記高さ方向及び前記長さ方向に直交する前後方向に離れて配設される前面及び後面を備えるパネルと、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記高さ方向の高い側で前記支柱に取り付けられる高位胴縁と、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記高さ方向の低い側で前記支柱に取り付けられる低位胴縁と、を備え、
前記パネルは、
前記前面及び前記後面を構成するパネル本体と、
前記パネル本体の後面の前記高さ方向の高い側に設けられ、前記高位胴縁に支持される高位パネル支持部と、

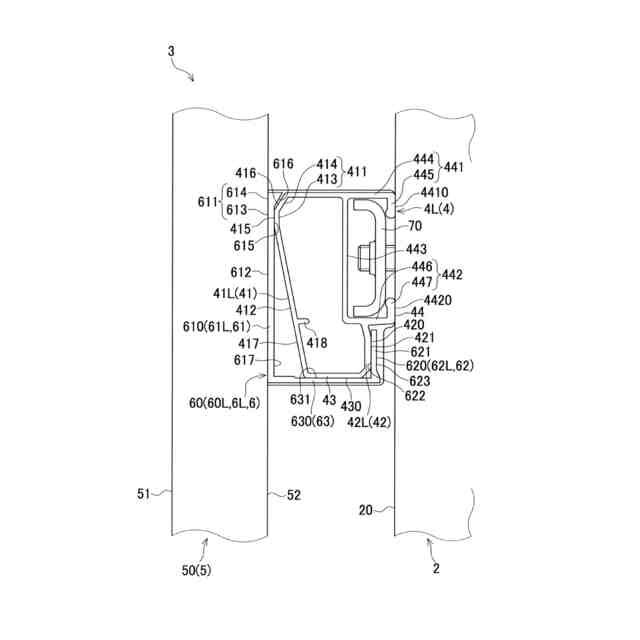

前記パネル本体の後面の前記高さ方向の低い側に設けられ、前記低位胴縁に支持される低位パネル支持部と、を備えた
フェンスの施工方法であって、

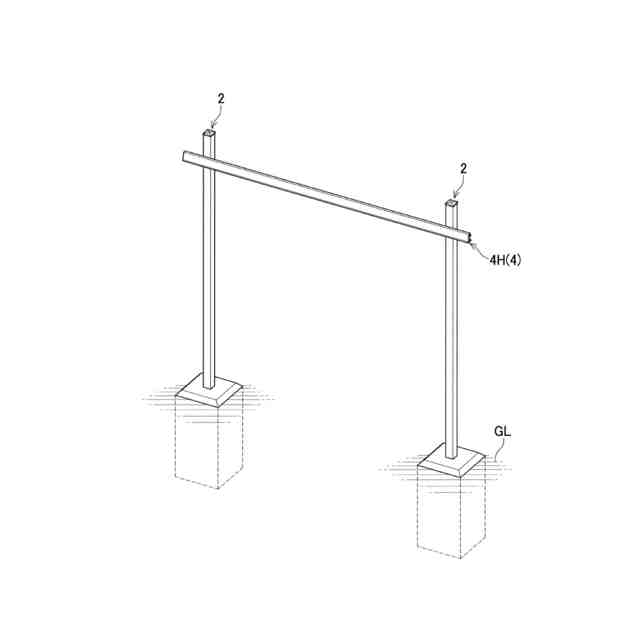

前記長さ方向で隣接する前記支柱間に取付けられた前記高位胴縁に、前記高位パネル支持部を支持させる第１支持工程と、
前記低位胴縁が前記隣接する支柱間に取付けられ、前記第１支持工程で支持された前記パネルの低位パネル支持部を前記低位胴縁に支持させた状態とする第２支持工程と、を含み、

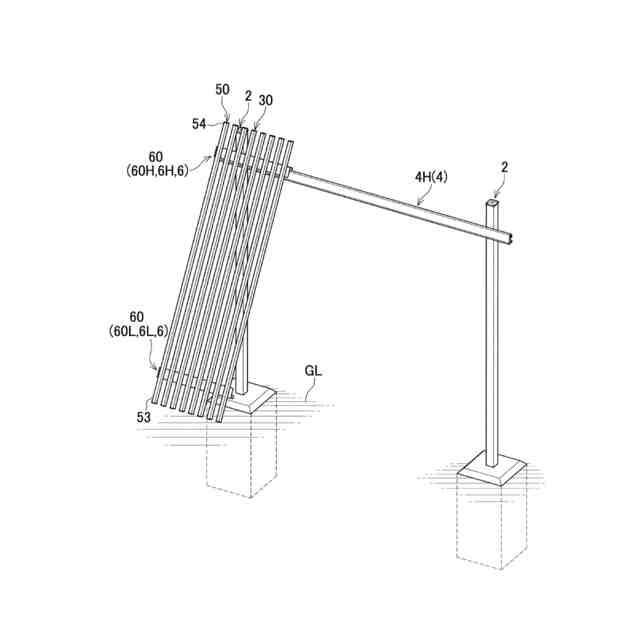

前記第１支持工程では、前記パネル本体が、前記高さ方向の低部側ほど高部側より前方に配置されて、前記隣接する支柱に対して前記低部側ほど離間するように傾斜した状態で支持され、
前記第２支持工程では、前記傾斜した状態の前記パネル本体の低部を前記隣接する支柱に近づけて前記パネルが蓄勢された状態で、前記低位パネル支持部が前記低位胴縁に支持される、
フェンスの施工方法。
【請求項６】
前記高位パネル支持部は、
前記パネル本体の後面に取り付けられる高位パネル前片部と、
前記高位パネル前片部に対して、後方に離間して対向する高位パネル後片部と、を備え、
前記高位胴縁は、
前記高位パネル前片部が前方から当接する高位胴前片部と、
前記高位胴前片部に対して後方に離間して配置されて、前記高位パネル後片部が後方から当接する高位胴後片部と、を備え、
前記高位パネル前片部と前記高位パネル後片部との最大離間距離が、前記高位胴前片部と前記高位胴後片部との離間距離よりも小さい、
請求項５に記載のフェンスの施工方法。
【請求項７】
前記高位パネル支持部は、
前記パネル本体の後面に取り付けられる高位パネル前片部と、
前記高位パネル前片部に対して、後方に離間して対向する高位パネル後片部と、を備え、
前記高位パネル前片部が前記高位胴縁に対して当接する部分は、前記高位パネル後片部が前記高位胴縁に対して当接する部分に対して前記高さ方向で位置ずれして配置されている、
請求項５又は６に記載のフェンスの施工方法。
【請求項８】
前記パネルは、前記隣接する支柱間に前記長さ方向に並ぶ複数の単位パネルを備え、
前記単位パネルは、
前記パネル本体を構成する単位パネル本体と、
前記高位パネル支持部を構成する単位高位パネル支持部と、
前記低位パネル支持部を構成する単位低位パネル支持部と、を備え、
前記第１支持工程は、
前記隣接する支柱間に取り付けられた前記高位胴縁に前記複数の単位パネルを前記傾斜した状態で支持する工程であり、
前記第２支持工程は、
前記第１支持工程で支持した前記複数の単位パネルの単位低位パネル支持部に前記低位胴縁を係止する低位係止工程と、
前記低位係止工程で係止した前記低位胴縁を前記隣接する支柱間に固定する低位固定工程と、を含む、請求項５又は６に記載のフェンスの施工方法。
【請求項９】
高さ方向に延設される支柱と、
前記高さ方向及び前記高さ方向に交差する長さ方向に広がり、前記高さ方向及び前記長さ方向に直交する前後方向に離れて配設される前面及び後面を備えるパネルと、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記支柱に取り付けられる胴縁と、を備え、
前記パネルは、
前記前面及び前記後面を構成するパネル本体と、
前記パネル本体の後面に設けられ、前記胴縁に支持されるパネル支持部と、を備え、
前記パネル支持部は、
前記パネル本体の後面に取り付けられるパネル前片部と、
前記パネル前片部に対して、後方に離間して対向するパネル後片部と、
前記前後方向で前記パネル前片部と前記パネル後片部とを連結するパネル連結部と、を備え、
前記パネル前片部が前記胴縁に対して前側から当接し、
前記パネル後片部が前記胴縁に対して後側から当接した状態で前記胴縁に支持される、外構製品。
【請求項１０】
高さ方向に延設され、前記高さ方向に交差する長さ方向に間隔をあけて配置される複数の支柱と、
前記高さ方向及び前記長さ方向に広がり、前記高さ方向及び前記長さ方向に直交する前後方向に離れて配設される前面及び後面を備えるパネルと、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記高さ方向の高い側で前記支柱に取り付けられる高位胴縁と、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記高さ方向の低い側で前記支柱に取り付けられる低位胴縁と、を備え、
前記パネルは、
前記前面及び前記後面を構成するパネル本体と、
前記パネル本体の後面の前記高さ方向の高い側に設けられ、前記高位胴縁に支持される高位パネル支持部と、
前記パネル本体の後面の前記高さ方向の低い側に設けられ、前記低位胴縁に支持される低位パネル支持部と、を備えた
外構製品の施工方法であって、
前記長さ方向で隣接する前記支柱間に取付けられた前記高位胴縁に、前記高位パネル支持部を支持させる第１支持工程と、
前記低位胴縁が前記隣接する支柱間に取付けられ、前記第１支持工程で支持された前記パネルの低位パネル支持部を前記低位胴縁に支持させた状態とする第２支持工程と、を含み、
前記第１支持工程では、前記パネル本体が、前記高さ方向の低部側ほど高部側より前方に配置されて、前記隣接する支柱に対して前記低部側ほど離間するように傾斜した状態で支持され、
前記第２支持工程では、前記傾斜した状態の前記パネル本体の低部を前記隣接する支柱に近づけて前記パネルが蓄勢された状態で、前記低位パネル支持部が前記低位胴縁に支持される、
外構製品の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、住宅、工場、公共施設等の敷地境界部や隣地境界部に設けられるフェンス、フェンスの施工方法、外構製品、及び外構製品の施工方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
上記のフェンスとして、例えば、図９に示すように、上下に間隔をあけて配置した２本の胴縁９０１の間に、左右に間隔をあけて複数の縦格子９０２を配置した格子体が知られている（特許文献１）。この格子体は、支柱９０３を備えており、図１０に示すように、縦格子９０２に固定された状態の胴縁９０１が支柱９０３の一側の見付け壁９０３ａに固定されることで、支柱９０３に固定される。各胴縁９０１は、胴縁補助材９０４と胴縁材９０５とからなっている。
【０００３】
胴縁補助材９０４は、垂直片９０６と、垂直片９０６の下端から見込み方向一側に向けて水平に突出する水平片９０７とからほぼＬ字型を成している。垂直片９０６の胴縁補助材９０４の内周側面には、上下に間隔をあけて、下向きに突出する鉤爪状をなす被係合部９０８ａ及び被係止部９０８ｂが各々設けられている。胴縁材９０５は、中空部を有し且つ断面略矩形状をなしている。また、胴縁材９０５における胴縁補助材９０４の垂直片９０６と対面する一側の垂直壁９１０には、上下に間隔をあけて、上向きに突出する係合部９１１ａ及び係止部９１１ｂが各々設けられている。胴縁補助材９０４と胴縁材９０５とは、胴縁補助材９０４のＬ字型の内周面側に胴縁材９０５が収まり、被係合部９０８ａ及び被係止部９０８ｂと係合部９１１ａ及び係止部９１１ｂとが係合することで取り付けられる。
【先行技術文献】
【特許文献】
【０００４】
特許第５３６４６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、被係合部９０８ａ及び被係止部９０８ｂの見込み方向の厚みが、垂直壁９１０と係合部９１１ａ及び係止部９１１ｂとの距離よりも小さいため、被係合部９０８ａ及び被係止部９０８ｂと係合部９１１ａ及び係止部９１１ｂとが係合しても、垂直壁９１０と係合部９１１ａ及び係止部９１１ｂとの間に隙間ができる。これにより、胴縁９０１に対して縦格子９０２がガタつくという不具合があった。
【０００６】
そこで、本発明は、ガタつきを抑制することができるフェンス、フェンスの施工方法、外構製品、及び外構製品の施工方法の提供を課題とする。
【課題を解決するための手段】
【０００７】
本発明のフェンスは、
高さ方向に延設される支柱と、
前記高さ方向及び前記高さ方向に交差する長さ方向に広がり、前記高さ方向及び前記長さ方向に直交する前後方向に離れて配設される前面及び後面を備えるパネルと、
前記長さ方向に延設され、前記パネルを前記支柱に対して前記前後方向の前側で支持すべく前記支柱に取り付けられる胴縁と、を備え、
前記パネルは、
前記前面及び前記後面を構成するパネル本体と、
前記パネル本体の後面に設けられ、前記胴縁に支持されるパネル支持部と、を備え、
前記パネル支持部は、
前記パネル本体の後面に取り付けられるパネル前片部と、
前記パネル前片部に対して、後方に離間して対向するパネル後片部と、
前記前後方向で前記パネル前片部と前記パネル後片部とを連結するパネル連結部と、を備え、

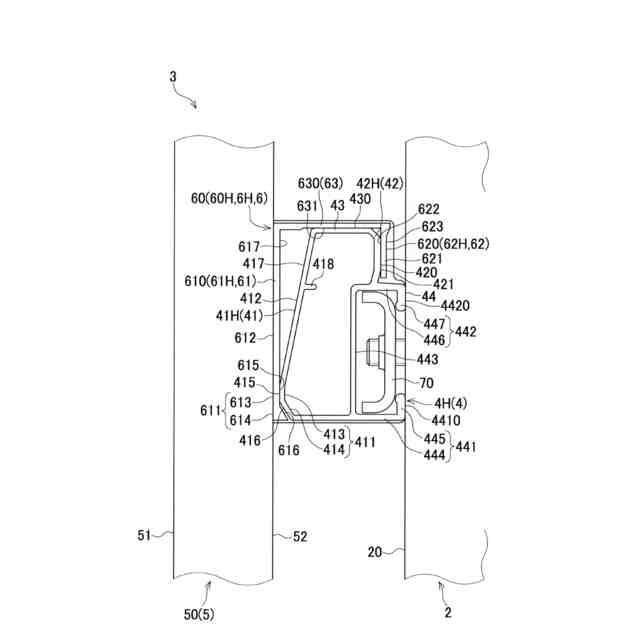

前記パネル前片部が前記胴縁に対して前側から当接し、
前記パネル後片部が前記胴縁に対して後側から当接した状態で前記胴縁に支持される。
【０００８】
かかる構成によれば、パネル前片部が胴縁に対して前側から当接し、パネル後片部が胴縁に対して後側から当接するので、前後方向の規制により位置決めされてガタつきがなくなる。
【０００９】
本発明のフェンスにおいて、
前記胴縁は、
前記パネル前片部が前方から当接する胴前片部と、
前記胴前片部に対して後方に離間して配置されて、前記パネル後片部が後方から当接する胴後片部と、を備え、

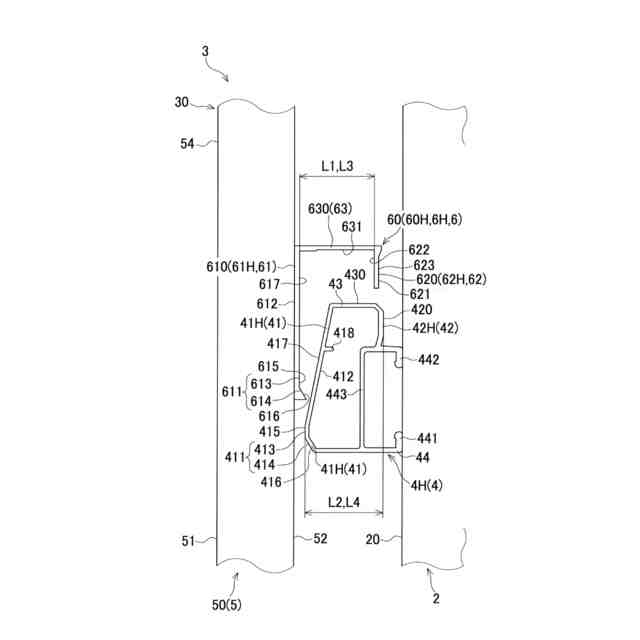

前記パネル前片部と前記パネル後片部との最大離間距離が、前記胴前片部と前記胴後片部との離間距離よりも小さくてもよい。
【００１０】
かかる構成によれば、パネル支持部が胴縁に支持された状態では、胴前片部がパネル前片部を前方に押し広げるとともに、胴後片部がパネル後片部を後方に押し広げて、胴縁がパネル前片部とパネル後片部との離間距離を広げた状態とするので、パネル支持部が胴縁にしっかりと支持されて、ガタつきが生じにくくなる。
（【００１１】以降は省略されています）
