公開番号2025152143
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053900
出願日2024-03-28
発明の名称小屋裏換気装置
出願人日本化学産業株式会社
代理人弁理士法人中川国際特許事務所
主分類E04B 9/02 20060101AFI20251002BHJP(建築物)
要約【課題】小屋裏換気装置の通気路内に回動可能な止水板を配置するとともに、止水板の止水機能を維持する小屋裏換気装置を提供する。
【解決手段】本発明は、小屋裏換気装置であって、外気開口と、通気口と、通気路と、前記外気開口と前記開口部との間に、それぞれから所定距離を置いて配設され、上縁が枢支されるとともに、下縁が自由端となり、さらに下垂状態において前記下縁の下方に前記通気路の一部が形成される止水板と、前記止水板の前記外気開口側に配置され、前記止水板に当接可能なストッパーと、を有し、前記通気路内の気圧について、前記外気開口側が前記小屋裏側に対して高圧になった際には前記止水板は前記通気口側に回動して前記通気路を閉鎖し、前記外気開口側が前記小屋裏側に対して低圧になった際には前記止水板は前記ストッパーに当接して前記下垂状態を維持して前記通気路を閉鎖しないことを特徴とする。

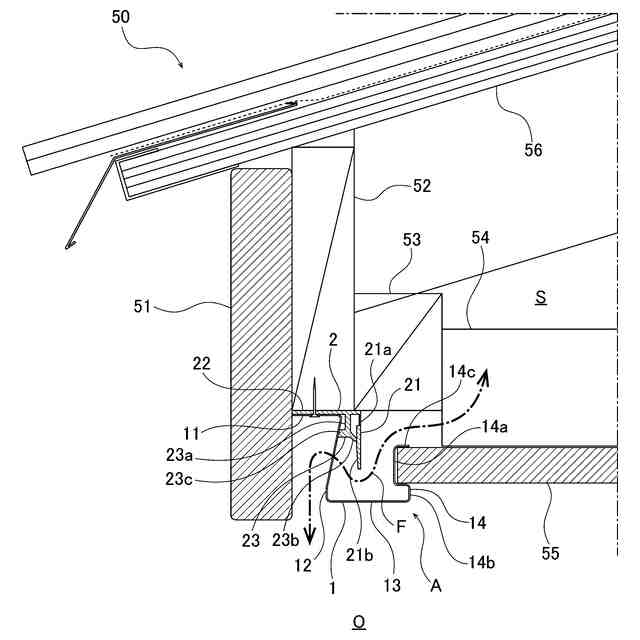

【選択図】図1
特許請求の範囲【請求項１】
建築物の屋根の小屋裏を塞ぐように取り付け、外気と小屋裏との通気を制御する長尺状の小屋裏換気装置であって、
外気を取り込む外気開口と、
前記小屋裏に連通する通気口と、
前記外気開口と前記通気口との間に形成される通気路と、
前記外気開口と前記開口部との間に、それぞれから所定距離を置いて配設され、上縁が枢支されるとともに、下縁が自由端となり、さらに下垂状態において前記下縁の下方に前記通気路の一部が形成される止水板と、
前記止水板の前記外気開口側に配置され、前記止水板に当接可能なストッパーと、を有し、
前記通気路内の気圧について、前記外気開口側が前記小屋裏側に対して高圧になった際には前記止水板は前記通気口側に回動して前記通気路を閉鎖し、前記外気開口側が前記小屋裏側に対して低圧になった際には前記止水板は前記ストッパーに当接して前記下垂状態を維持して前記通気路を閉鎖しないことを特徴とする小屋裏換気装置。
続きを表示（約 440 文字）【請求項２】
請求項１記載の小屋裏換気装置であって、
前記小屋裏換気装置は、前記通気路を有する金属製の本体と、前記止水板を有する合成樹脂製の止水板部材とからなり、
前記止水板部材は、前記止水板の下垂方向に対して交差するように横方向に延びる横板を有して、前記止水板部材は前記横板により前記本体に固定されることを特徴とする小屋裏換気装置。
【請求項３】
請求項２記載の小屋裏換気装置であって、
前記ストッパーは、合成樹脂により前記止水板部材と一体に形成されることを特徴とする小屋裏換気装置。
【請求項４】
請求項１乃至３のいずれか記載の小屋裏換気装置であって、
前記換気装置は、前記外気開口を形成する第１縦片と、対向するように前記通気口の下方に位置し、前記縦片に対向する位置する第２縦片と、を有し、
前記第２縦片には前記建築物の軒天材の縁部を差し込み可能な溝部を形成したことを特徴とする小屋裏換気装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建築物の小屋裏と外気の換気を制御する装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
小屋裏の劣化の軽減を図るため、建築物の小屋裏空間と外気との間に換気通路を設けた換気装置を建築物の屋根の一部に取り付けて、換気を図ることが一般に行われている。
【０００３】
そのうえで、悪天候の際は、雨水がこの換気通路を通して、外気側から小屋裏空間に侵入することを防ぐために、換気通路内に外気から大きい気圧が加えられた際に回動して、換気空間を閉鎖する開閉弁を取り付ける場合がある。
【０００４】
このような、換気通路内の開閉弁については、次のような従来技術が存在する。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－２０６６０６号
特開２００８－３０４１４０号
【０００６】
特許文献１に開示される装置は、建築物の軒天部に取り付けられる。この装置は、水平方向に開口している換気口(11)の近傍に下垂する開閉弁(12)を有している。この開閉弁(12)は上端が枢支され、下端部が自由端となっているプレートである。
【０００７】
そして、強風時にはこの開閉弁(12)が回動して換気口(11)を塞ぐことで、雨水が換気通路(9)内に侵入することを防止する。一方で、風圧が弱まると、開閉弁(12)は自重で下垂し、換気口(11)を開放して、換気機能を回復する構造となっている。
【０００８】
また、特許文献２に開示される装置は、通気用開口部(26)から建築物の通気用開口部(32)に連続する換気通路の途中に、同様に上端が枢支され、下端が自由端となったプレート状の閉塞部材(52)が取り付けられており、強風時は閉塞部材(52)が回動して、換気通路を閉鎖する。
【０００９】
なお、この従来技術においては、閉塞部材(52)は通気用開口部(26)の正面に配置されるので、弱い圧力で雨水が通気用開口部(26)から侵入しても、雨水がその表面に付着して直下に滴下させる止水板としても機能する。
【００１０】
このように、従来、特許文献１及び特許文献２のように、回動自在な部材により、強風時に通気空間を閉鎖可能とする構成があり、また、特許文献２のように、通気空間の閉鎖部材を、同時に雨水をブロックする止水板として使用する従来技術があった。
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
