特許ウォッチ

公開番号2025147411
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047653
出願日2024-03-25
発明の名称電極棒の連結作業台および電極棒の連結作業方法
出願人住友金属鉱山株式会社
代理人個人,個人,個人
主分類C25C 7/02 20060101AFI20250930BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】電極棒の作業を安全に、かつ効率的に行うことが可能な作業台を提供すること。
【解決手段】電極棒(21)を構成する複数の電極単位棒(22-1～22-3)の内、一方の電極単位棒(22-2)を横向きに支持し位置決めする第1の支持部材(62)と、第1の支持部材(62)に支持された一方の電極単位棒(22-2)の中心軸の延長上に他方の電極単位棒(22-3)をその中心軸を略一致させた状態で横向きに支持する第2の支持部材(76)と、を備え、第2の支持部材(76)は中心軸に交差する方向に間隔をあけて配置された一対のコロで構成されており、前記電極棒(21)は、複数の電極単位棒(22-1～22-3)がネジ嵌合により連結されてなる、電極棒の連結作業台(51)。
【選択図】図5
特許請求の範囲【請求項１】
電極棒を構成する複数の電極単位棒の内、一方の電極単位棒を横向きに支持し位置決めする第１の支持部材を有する第１の作業台と、
前記第１の支持部材に支持された前記一方の前記電極単位棒の中心軸の延長上に、他方の電極単位棒を、その中心軸を略一致させた状態で横向きに支持する第２の支持部材を有する第２の作業台と、を備え、
前記第２の支持部材は、前記中心軸に交差する方向に間隔をあけて配置された一対のコロで構成されており、
前記電極棒は、複数の電極単位棒がネジ嵌合により連結されて成る、
電極棒の連結作業台。
続きを表示（約 880 文字）【請求項２】
前記第１の作業台および前記第２の作業台の一方を他方に対して移動させて、前記一方の電極単位棒の中心軸と前記他方の電極単位棒の中心軸との位置を調整する位置調整装置、
を備えた請求項１に記載の電極棒の連結作業台。
【請求項３】
前記電極棒は銅の電解精錬で使用される電気蒸発槽に用いられ消耗した使用済みの電極棒である、
請求項１に記載の電極棒の連結作業台。
【請求項４】
複数の電極単位棒がネジ嵌合により連結されて成る使用済みの前記電極棒を第１の作業台上に設けられる第１の支持部材に横向きに支持し位置決めする第１の支持工程、
前記第１の支持部材に支持された前記使用済みの電極棒の中心軸の延長上に新規の電極単位棒の中心軸が略一致した状態とし、第２の作業台上に設けられ前記中心軸に交差する方向に間隔をあけて配置された一対のコロで構成される第２の支持部材に前記新規の電極単位棒を横向きに支持する第２の支持工程、
前記使用済みの電極棒と前記新規の電極単位棒とを軸回りに相対的に回転させてネジ嵌合により連結させる連結工程、
を含む電極棒の連結作業方法。
【請求項５】
前記第１の支持工程が、前記使用済みの電極棒を、該電極棒の消耗した側が前記第２の作業台とは反対側に位置する状態で、前記第１の支持部材に支持する工程である、
請求項４に記載の電極棒の連結作業方法。
【請求項６】
前記第１の支持工程が、前記使用済みの電極棒を、該電極棒の消耗した側が前記第２の作業台側に位置する状態で、前記第１の支持部材に支持すると共に、前記使用済みの電極棒の消耗した電極単位棒を前記第２の支持部材に支持する工程であり、
前記第２の支持工程の前工程に
前記消耗した電極単位棒を、該電極単位棒に連結された消耗していない電極単位棒に対して相対的に回転させることにより取り外す取外し工程、を更に含む
請求項４に記載の電極棒の連結作業方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用に伴って損耗する電極棒に新規の電極単位棒を連結する電極棒の連結作業台および電極棒の連結作業方法に関する。特に、銅の電解精錬で好適に使用可能な電極棒の連結作業台および電極棒の連結作業方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

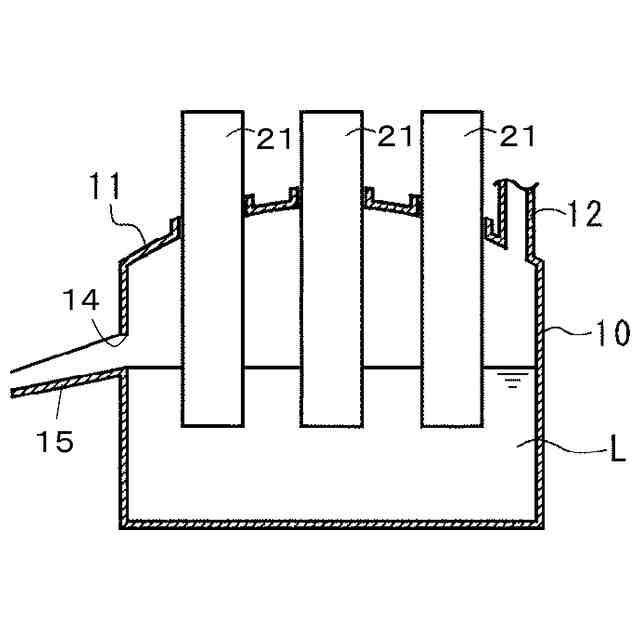

銅の電解精錬において、電解液を加熱して濃縮したり、脱銅終液を加熱して濃縮する際に、液体に電極棒を挿入してジュール熱で加熱する技術が公知である（例えば、特許文献１）。
電極棒の構成として、例えば、特許文献２に記載の技術が公知である。
特許文献２には、複数の円筒状の電極棒がニップルで連結された主電極の構成が記載されている。特許文献２の構成では、円筒状の電極棒の端部の内周面には雄ネジ部が形成され、ニップルの外周面に雌ネジ部が形成されており、雌ネジ部と雄ネジ部を螺合（ネジ嵌合）させることで、連結させている。ジュール熱で対象物を加熱する電極棒は、使用に伴って消耗、損耗して短くなっていくが、特許文献２に記載の構成では、電極棒が消耗して主電極全体が短くなると、ニップルと電極棒を継ぎ足して、主電極全体の長さを長くしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０６３０２号公報
特開２００４－１５２６７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成では、電極棒が損耗して短くなっていくと、液体に浸漬されている電極棒の長さが短くなり加熱濃縮の効率が低下するため、電極棒の損耗に応じて上下方向に移動可能に構成されている。したがって、電極棒は、上下方向に吊り下げられた形で使用される。
そして、短くなった電極棒のメンテナンス作業（継ぎ足し、または、損耗部分の交換）を行う場合は、溶液槽から上方に引き出した後、電極棒が上下方向に吊り下げられた状態（立った状態）で行われることがこれまで一般的であった。電極棒は大きさや重さが相当程度あり、吊り下げられた状態でニップルや電極棒をネジ回したり、継ぎ足す電極棒を運んだりする作業には、危険が伴い、安全性を確保しながらの作業では時間がかかって作業効率が低い問題もあった。
【０００５】
本発明は、電極棒の連結作業を安全に、かつ効率的に行うことが可能な電極棒の連結作業台および電極棒の連結作業方法を提供することを技術的課題とする。
【課題を解決するための手段】
【０００６】
前記技術的課題を解決するために、請求項１に記載の発明の電極棒の連結作業台は、
電極棒を構成する複数の電極単位棒の内、一方の電極単位棒を横向きに支持し位置決めする第１の支持部材を有する第１の作業台と、
前記第１の支持部材に支持された前記一方の前記電極単位棒の中心軸の延長上に、他方の電極単位棒を、その中心軸を略一致させた状態で横向きに支持する第２の支持部材を有する第２の作業台と、を備え、

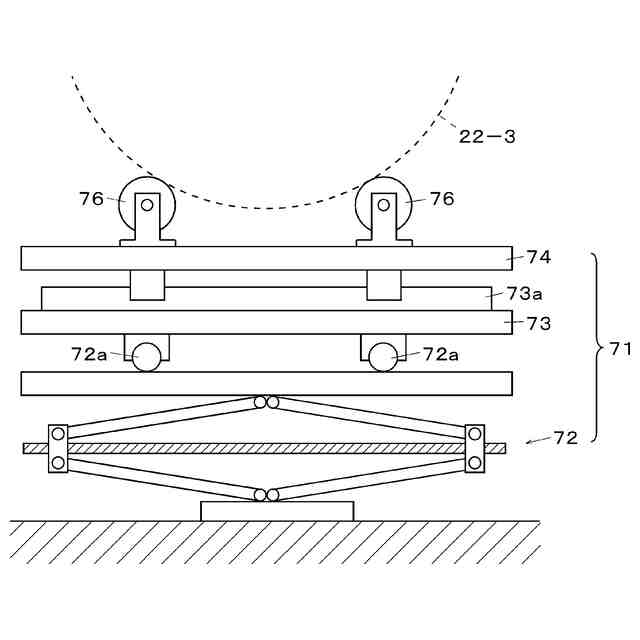

前記第２の支持部材は、前記中心軸に交差する方向に間隔をあけて配置された一対のコロで構成されており、
前記電極棒は、複数の電極単位棒がネジ嵌合により連結されて成る。
【０００７】
請求項２に記載の発明は、請求項１に記載の電極棒の連結作業台において、
前記第１の作業台および前記第２の作業台の一方を他方に対して移動させて、前記一方の電極単位棒の中心軸と前記他方の電極単位棒の中心軸との位置を調整する位置調整装置、
を備えている。
【０００８】
請求項３に記載の発明は、請求項１に記載の電極棒の連結作業台において、
前記電極棒は銅の電解精錬で使用される電気蒸発槽に用いられ消耗した使用済みの電極棒である。
【０００９】
前記技術的課題を解決するために、請求項４に記載の発明の電極棒の連結作業方法は、

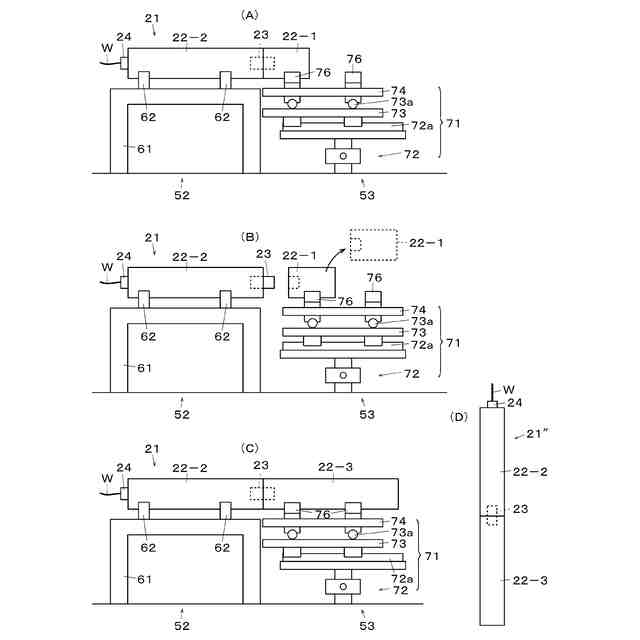

複数の電極単位棒がネジ嵌合により連結されて成る使用済みの前記電極棒を第１の作業台上に設けられる第１の支持部材に横向きに支持し位置決めする第１の支持工程、
前記第１の支持部材に支持された前記使用済みの電極棒の中心軸の延長上に新規の電極単位棒の中心軸が略一致した状態とし、第２の作業台上に設けられ前記中心軸に交差する方向に間隔をあけて配置された一対のコロで構成される第２の支持部材に前記新規の電極単位棒を横向きに支持する第２の支持工程、
前記使用済みの電極棒と前記新規の電極単位棒とを軸回りに相対的に回転させてネジ嵌合により連結させる連結工程、
を含む。
【００１０】
請求項５に記載の発明は、請求項４に記載の電極棒の連結作業方法において、
前記第１の支持工程が、前記使用済みの電極棒を、該電極棒の消耗した側が前記第２の作業台とは反対側に位置する状態で、前記第１の支持部材に支持する工程である。
（【００１１】以降は省略されています）
