公開番号2025144743
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044577
出願日2024-03-21
発明の名称壁構造体
出願人河西工業株式会社
代理人個人,個人
主分類E04B 2/74 20060101AFI20250926BHJP(建築物)
要約【課題】断熱性能及び遮音性能の向上を図ることが可能な壁構造体を提供する。
【解決手段】壁構造体は、多孔質体によって形成された多孔質体層と、多孔質体層を補強する繊維層と、表面を形成する表皮層との少なくとも3層を備えた2枚の板材11と、2枚の板材11の間に介在され2枚の板材11を所定間隔を有した状態で一体化させる細長形状の複数個のジョイント部材12と、を有した二重壁材10を複数個組み付けて構成されている。
【選択図】図2
特許請求の範囲【請求項１】
多孔質体によって形成された多孔質体層と、前記多孔質体層を補強する繊維層と、表面を形成する表皮層との少なくとも３層を備えた２枚の板材と、前記２枚の板材の間に介在され前記２枚の板材を所定間隔を有した状態で一体化させる間隔方向に細長形状の複数個のジョイント部材と、を有した二重壁材を複数個組み付けて構成されている
ことを特徴とする壁構造体。
続きを表示（約 1,000 文字）【請求項２】
前記二重壁材は、前記２枚の板材が矩形状であって、前記ジョイント部材が矩形の各辺に少なくとも１つ設けられている
ことを特徴とする請求項１に記載の壁構造体。
【請求項３】
前記二重壁材は、複数個組み付けて構成された場合に、前記ジョイント部材が隣接する前記二重壁材のジョイント部材と接触又は近接状態となり、双方のジョイント部材同士が連結されている
ことを特徴とする請求項２に記載の壁構造体。
【請求項４】
前記ジョイント部材は、前記２枚の板材のうち矩形の角部に介在され、間隔方向に長尺となる第１板部及び第２板部の側部が連結されて断面Ｌ字形状とされたＬ字板部と、前記Ｌ字板部の間隔方向の両端部に形成された第１端壁及び第２端壁とを有し、
前記第１板部、及び前記第２板部は、それぞれが開孔を含む板開孔部を有し、
前記第１端壁、及び前記第２端壁は、それぞれが開孔を含む壁開孔部を有し、
前記第１端壁は、前記２枚の板材のうち一方の板材を貫通する第１挿入部材が壁開孔部に挿入されることで前記一方の板材と一体化され、
前記第２端壁は、前記２枚の板材のうち他方の板材を貫通する第２挿入部材が壁開孔部に挿入されることで前記他方の板材と一体化され、
連結される双方のジョイント部材同士は、それぞれの板開孔部同士が連通状態とされたうえで第３挿入部材が挿入されて連結されている
ことを特徴とする請求項３に記載の壁構造体。
【請求項５】
前記第１端壁及び前記第２端壁に形成された壁開孔部は、間隔方向に沿って同軸上に、それぞれ１つずつ形成されている
ことを特徴とする請求項４に記載の壁構造体。
【請求項６】
組み付けられた場合にコーナー部を構成する２つの前記二重壁材は、一方の二重壁材の一方の板材を第４挿入部材が貫通すると共に、他方の前記ジョイント部材のうち前記第１板部又は前記第２板部の板開孔部に当該第４挿入部材が挿入されることで、組み付けられている
ことを特徴とする請求項４に記載の壁構造体。
【請求項７】
前記２枚の板材は、前記第１挿入部材、前記第２挿入部材及び前記第４挿入部材を貫通挿入させるための貫通孔が形成されると共に、前記第４挿入部材を貫通挿入させるための貫通孔には、前記２枚の板材と同じ層構造の部材が埋められた状態となっている
ことを特徴とする請求項６に記載の壁構造体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、壁構造体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、市販の防災テントやパーテーションには、ビニール、布及び段ボール等が用いられている（例えば特許文献１，２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭５８－６９５０３号公報
特開２０１６－８９３９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１，２に記載の製品は断熱性能や遮音性能が高いものではない。このため、テントのように外部で用いられる場合、避難所において暖房利用等が制限される場合、職場等の仕切りとして用いる場合等のように、比較的高い断熱性能や遮音性能の少なくとも１つが求められる環境において、より高性能のものが求められている。
【０００５】
本開示はこのような従来の課題を解決するためになされたものであり、その目的は、断熱性能及び遮音性能の向上を図ることが可能な壁構造体を提供することにある。
【課題を解決するための手段】
【０００６】
係る課題を解決するために、本開示に係る壁構造体は、多孔質体によって形成された多孔質体層と、前記多孔質体層を補強する繊維層と、表面を形成する表皮層との少なくとも３層を備えた２枚の板材と、前記２枚の板材の間に介在され前記２枚の板材を所定間隔を有した状態で一体化させる間隔方向に細長形状の複数個のジョイント部材と、を有した二重壁材を複数個組み付けて構成されている。
【発明の効果】
【０００７】
本開示によれば、断熱性能及び遮音性能の向上を図ることが可能な壁構造体を提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本実施形態に係る壁構造体を示す斜視図である。

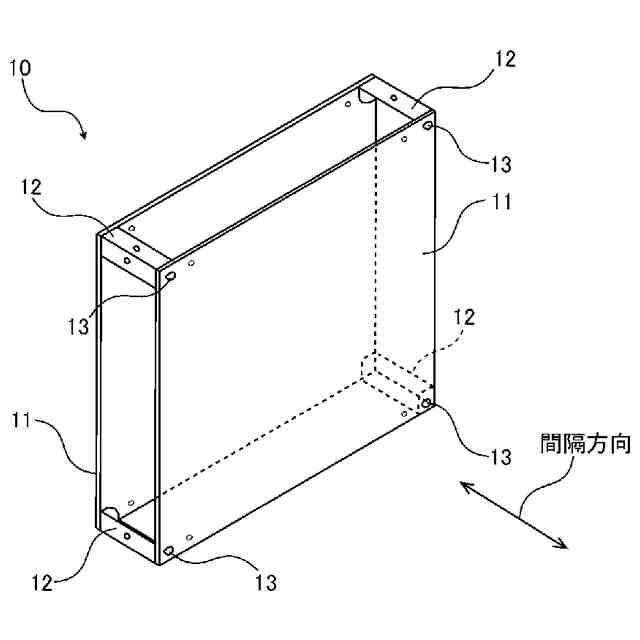

図２は、図１に示した二重壁材の詳細を示す斜視図である。

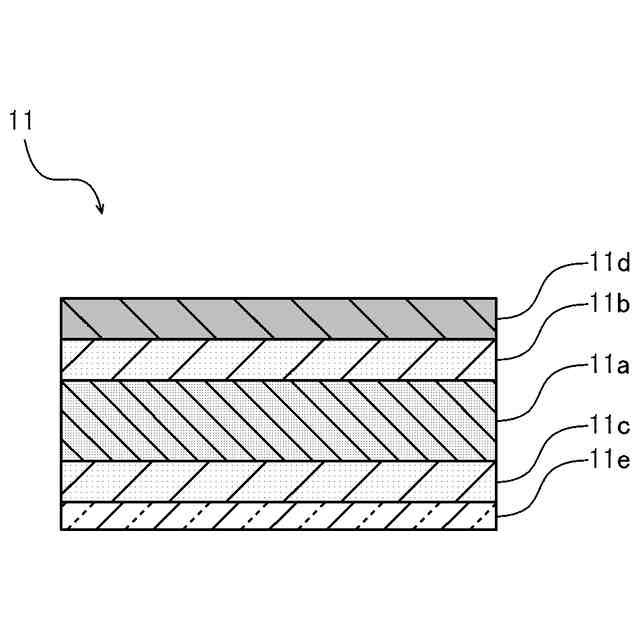

図３は、図２に示した２枚の板材それぞれの断面図である。

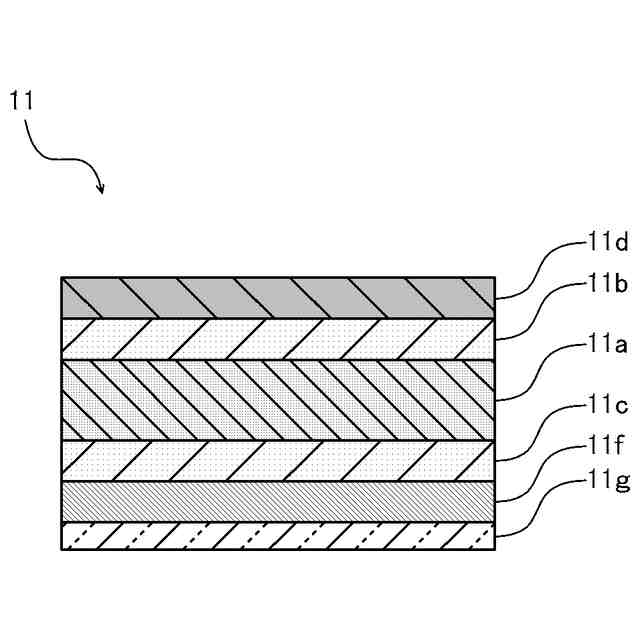

図４は、図２に示した２枚の板材それぞれの他の例を示す断面図である。

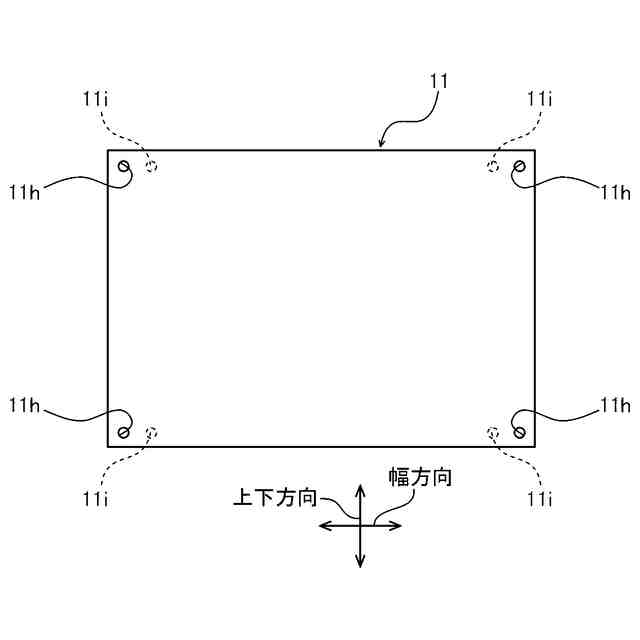

図５は、図２に示した２枚の板材それぞれの平面図である。

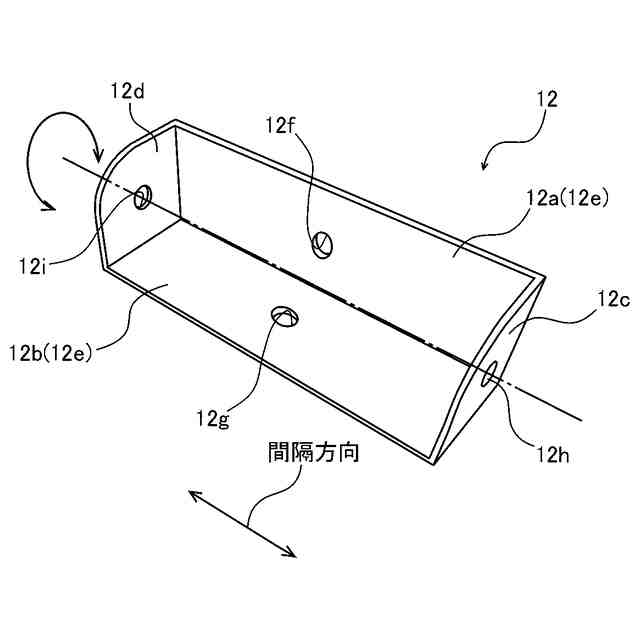

図６は、図２に示したジョイント部材の詳細を示す斜視図である。

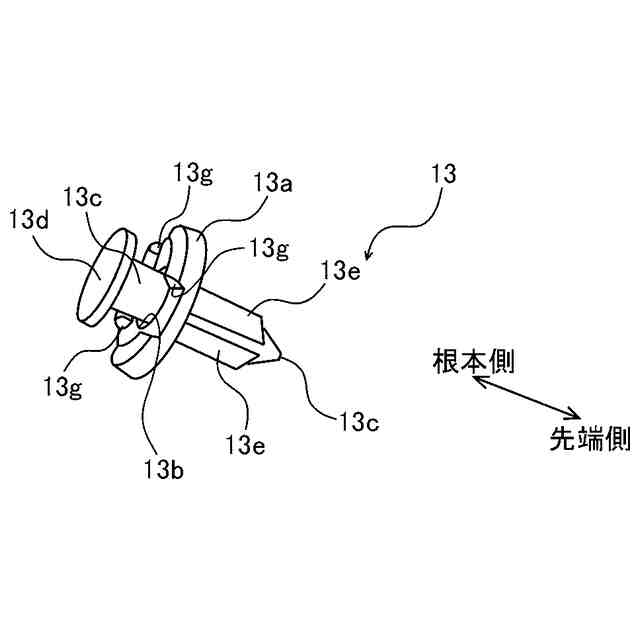

図７は、図２に示したクリップの詳細を示す構成図であり、斜視図を示している。

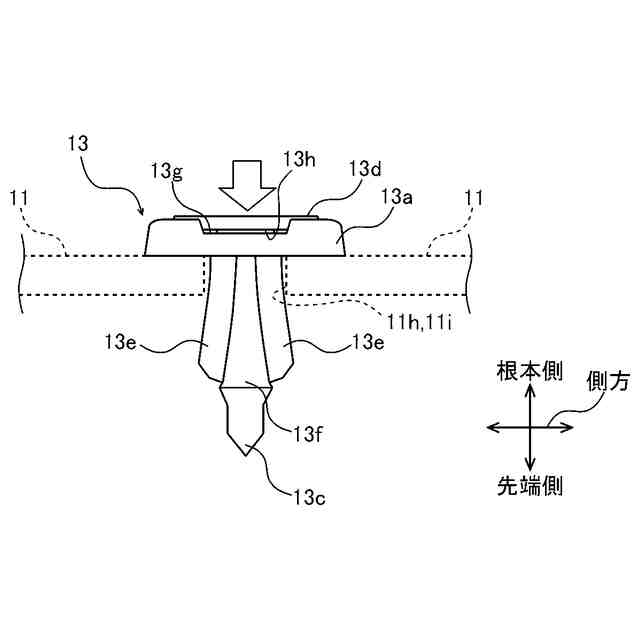

図８は、図２に示したクリップの詳細を示す構成図であり、クリップの挿入状態を示す側面図を示している。

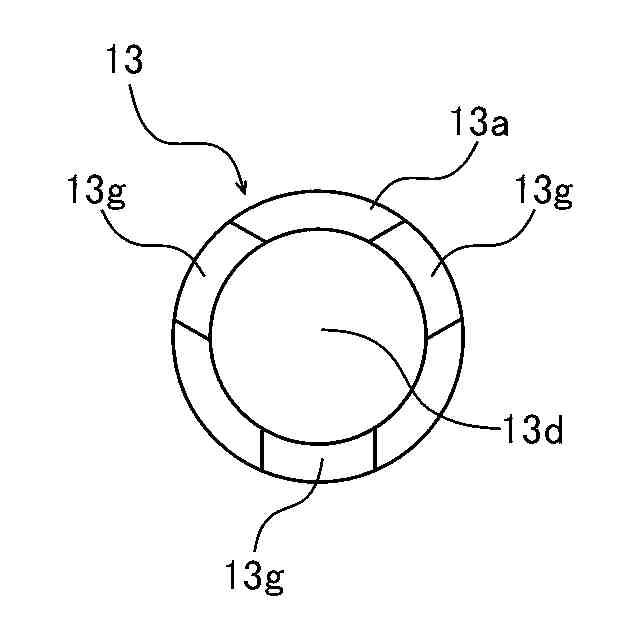

図９は、図２に示したクリップの詳細を示す構成図であり、上面図を示している。
図１０は、図２に示した二重壁材同士の組付状態を示す第１の斜視図である。
図１１は、図２に示した二重壁材同士の組付状態を示す第２の斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示を好適な実施形態に沿って説明する。なお、本開示は以下に示す実施形態に限られるものではなく、本開示の趣旨を逸脱しない範囲において適宜変更可能である。また、以下に示す実施形態においては、一部構成の図示や説明を省略している箇所があるが、省略された技術の詳細については、以下に説明する内容と矛盾が発生しない範囲内において、適宜公知又は周知の技術が適用されていることはいうまでもない。
【００１０】

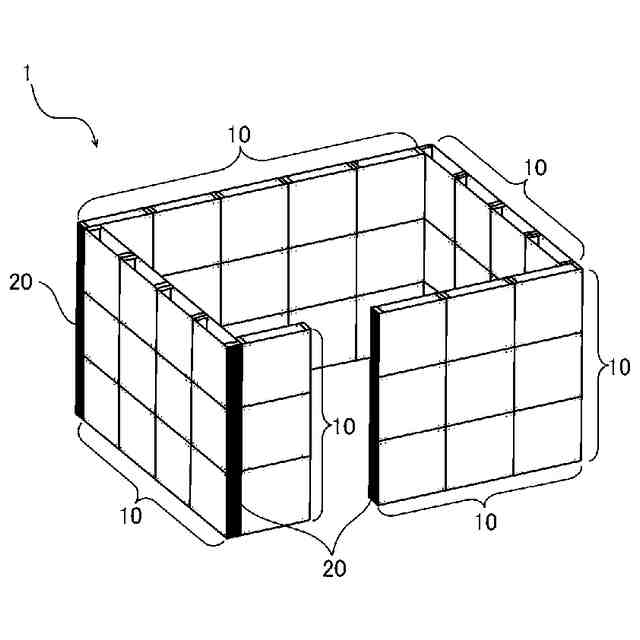

図１は、本実施形態に係る壁構造体を示す斜視図である。図１に示す壁構造体１は、断熱性能及び遮音性能の向上が図られたものであって、二重壁材１０が複数個組み付けられて形成されている。このような壁構造体１は、複数個の二重壁材１０と、隠し板２０とを備えて構成されている。
（【００１１】以降は省略されています）
