公開番号2025138559
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024197474
出願日2024-11-12
発明の名称高炉の操業方法、高炉の操業支援装置及び情報端末
出願人JFEスチール株式会社
代理人弁理士法人銀座マロニエ特許事務所
主分類C21B 7/12 20060101AFI20250917BHJP(鉄冶金)
要約【課題】外的要因に左右されることなく出銑口の適切な閉塞のタイミングを指示することができる高炉の操業方法、高炉の操業支援装置及び端末装置を提案する。
【解決手段】出銑口を有する高炉を用いて溶銑を製造する高炉の操業方法であって、出銑口から出銑する溶銑のスプラッシュの有無を判定し、判定したスプラッシュの有無に基づき出銑口の閉塞を判断する。好適な実施形態として、出銑口から溶銑を出銑樋に出銑中に、出銑樋からの溶銑のスプラッシュの有無を判定し、スプラッシュが確認され、かつ、出銑時間が所定時間以上であった場合、または、スプラッシュが確認されず、かつ、出銑速度よりも出滓速度が高い場合に、出銑口を閉塞させる。
【選択図】図3
特許請求の範囲【請求項１】
出銑口を有する高炉を用いて溶銑を製造する高炉の操業方法であって、出銑口から出銑する溶銑のスプラッシュの有無を判定し、判定したスプラッシュの有無に基づき出銑口の閉塞を判断する、高炉の操業方法。
続きを表示（約 940 文字）【請求項２】
出銑時間、出滓速度、出銑速度のうちの少なくとも１つを用いて前記出銑口の閉塞を判断する、請求項１に記載の高炉の操業方法。
【請求項３】

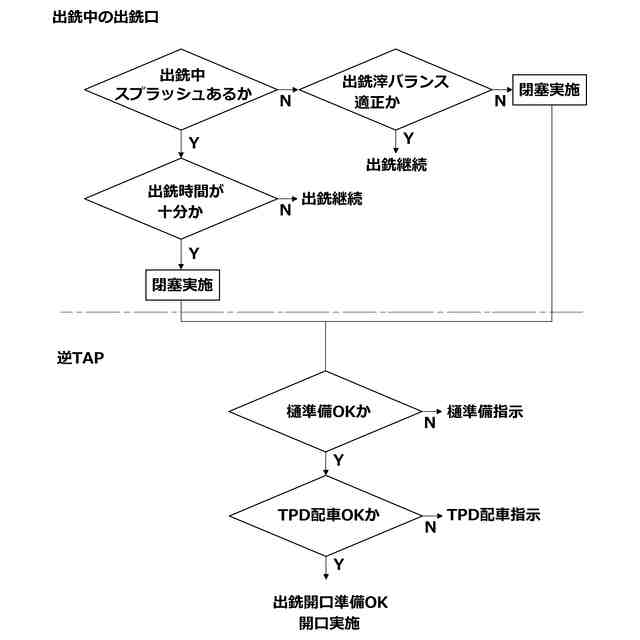

前記出銑口の閉塞を判断する場合、出銑口から溶銑を出銑樋に出銑中に、前記出銑樋からの溶銑のスプラッシュの有無を判定し、前記スプラッシュが確認され、かつ、出銑時間が所定時間以上であった場合、または、前記スプラッシュが確認されず、かつ、出銑速度よりも出滓速度が高い場合に、前記出銑口の閉塞を判断する、請求項２に記載の高炉の操業方法。
【請求項４】
前記出銑樋からの溶銑のスプラッシュの有無を、溶銑のスプラッシュ発生を示す過去の出銑中の画像データをインプットとしてＡＩ学習させたＡＩを用いて、前記出銑中のリアルタイムの画像データから判定する、請求項１に記載の高炉の操業方法。
【請求項５】
前記出銑樋からの溶銑のスプラッシュの有無を、溶銑のスプラッシュ発生を示す過去の出銑中の画像データをインプットとしてＡＩ学習させたＡＩを用いて、前記出銑中のリアルタイムの画像データから判定する、請求項２に記載の高炉の操業方法。
【請求項６】

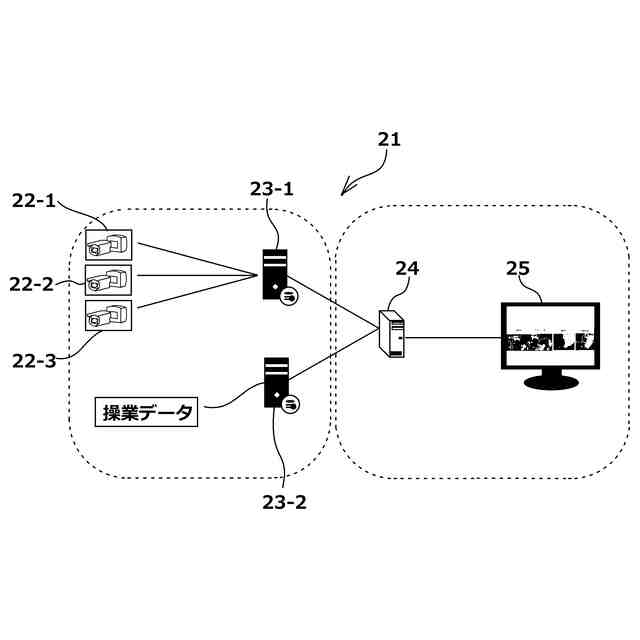

高炉の出銑口の閉塞を判断する高炉の操業支援装置であって、
出銑口から出銑する溶銑のスプラッシュの有無を判定する判定手段と、
判定したスプラッシュの有無に基づき出銑口の閉塞を判断する判断手段と、
を備える、高炉の操業支援装置。
【請求項７】
前記判断手段がさらに、出銑時間、出滓速度、出銑速度のうちの少なくとも１つを用いて前記出銑口の閉塞を判断する、請求項６に記載の高炉の操業支援装置。
【請求項８】
前記判定手段がさらに、溶銑のスプラッシュ発生を示す過去の出銑中の画像データをインプットとしてＡＩ学習させたＡＩを用いて、前記出銑樋からの溶銑のスプラッシュの有無を判定する、請求項６に記載の高炉の操業支援装置。
【請求項９】
請求項１～５のいずれか１項に記載の高炉の操業方法を用いて判断された高炉の出銑口の閉塞に関する情報を出力する出力手段を備える、端末装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の出銑口を有する高炉を用いて溶銑を製造する高炉の操業方法、高炉の操業支援装置及び情報端末に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
溶銑を製造するにあたり、複数の出銑口を持つ高炉の出銑口を閉塞する判断は、従来ではほとんどが高炉の作業員の判断に基づくものである。
【０００３】
また、出銑口を閉塞するタイミングについては、特許文献１に開示された技術が知られている。この技術では、出銑口から出銑を開始した後、高炉炉内で生成する累積予測溶銑量と出銑口から出銑した累積溶銑量から炉内の残留溶銑量を逐次求める。同時に、高炉炉内で生成する溶銑の生成速度と過去の出銑速度パターンから算定した平均予測出銑速度により、炉内残留溶銑の予測減少速度を逐次求める。そして、炉内残留溶銑量と炉内残留溶銑の予測減少速度から出銑終了予測時期を逐次求め、出銑終了予測時期が所定範囲内になった後、出銑口から出銑する溶銑の出銑速度の降下を検知して出銑終了を判定して出銑口の閉塞を行う。
【先行技術文献】
【特許文献】
【０００４】
特開平５－１２５４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の基本であった、高炉の作業員が出銑の閉塞のタイミングを判断する方法では、出銑口の閉塞についても判断が遅くなり、炉内からのスプラッシュが過多となり炉前機器を損傷させる可能性もあった。
【０００６】
一方で、炉内の残銑滓量を把握して出銑口の閉塞を実施する従来技術については、高温の溶融物である溶銑滓の重量を正確に測定する方法が確立されていなかった。また、炉内の造銑量についても、送風量等から推定値を求めることはできるものの、直接測定することができないため正確な値を求めることはできなかった。そのため、炉内の残銑滓量の推測はあくまで参考値となり、正確なタイミングで出銑口の閉塞を行うことが難しかった。
【０００７】
本発明の目的は、上記の課題を解決し、外的要因に左右されることなく出銑口の適切な閉塞のタイミングを指示することができる高炉の操業方法、高炉の操業支援装置及び情報端末を提案することにある。
【課題を解決するための手段】
【０００８】
本発明者らは、高炉の操業方法において、炉内の残銑滓量が低下した確たる証拠である、出銑口から出銑する溶銑のスプラッシュ（出銑口からのガス吹き）を、出銑口の閉塞のタイミングに用いることを検討して、本発明を達成した。
【０００９】
本発明に係る高炉の操業方法は、出銑口を有する高炉を用いて溶銑を製造する高炉の操業方法であって、出銑口から出銑する溶銑のスプラッシュの有無を判定し、判定したスプラッシュの有無に基づき出銑口の閉塞を判断する、高炉の操業方法である。
【００１０】
なお、前記のように構成される本発明に係る高炉の操業方法においては、
（１）出銑時間、出滓速度、出銑速度のうちの少なくとも１つを用いて前記出銑口の閉塞を判断すること、
（２）前記出銑口の閉塞を判断する場合、出銑口から溶銑を出銑樋に出銑中に、前記出銑樋からの溶銑のスプラッシュの有無を判定し、前記スプラッシュが確認され、かつ、出銑時間が所定時間以上であった場合、または、前記スプラッシュが確認されず、かつ、出銑速度よりも出滓速度が高い場合に、前記出銑口の閉塞の判断をすること、
（３）前記出銑樋からの溶銑のスプラッシュの有無を、溶銑のスプラッシュ発生を示す過去の出銑中の画像データをインプットとしてＡＩ学習させたＡＩを用いて、前記出銑中のリアルタイムの画像データから判定すること、
がより好ましい解決手段となるものと考えられる。
（【００１１】以降は省略されています）
