公開番号2025138462
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037568
出願日2024-03-11
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G03B 21/14 20060101AFI20250917BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】プロジェクターにおいて、光利用効率の低下を抑えつつ、光源の発光素子と電極とを接続するワイヤーの断線や光源でのショートの発生を防止する。
【解決手段】本実施形態のプロジェクターは、第1波長帯の第1光を射出する第1発光素子と、第1発光素子に電力を供給する第1通電線と、第1発光素子と第1通電線とを支持する基材と、を有する第1光源と、第1光源から射出された第1光が入射する第1入射端と、第1光を射出する第1射出端と、を有し、第1光の面内照度を均一化する第1導光素子と、第1導光素子から射出される第1光を平行化する第1平行化素子と、第1平行化素子から射出された第1光を画像情報に基づいて変調する第1光変調素子と、第1光変調素子によって変調された光を投射する投射光学系と、を備える。第1導光素子は第1通電線から離間して配置され、第1導光素子の第1入射端と第1光源との間の第1距離は0.7mm以下である。
【選択図】図2
特許請求の範囲【請求項１】
第１波長帯の第１光を射出する第１発光素子と、前記第１発光素子に電力を供給する第１通電線と、前記第１発光素子と前記第１通電線とを支持する基材と、を有する第１光源と、
前記第１光源から射出された前記第１光が入射する第１入射端と、前記第１光を射出する第１射出端と、を有し、前記第１光の面内照度を均一化する第１導光素子と、
前記第１導光素子から射出される前記第１光を平行化する第１平行化素子と、
前記第１平行化素子から射出された前記第１光を画像情報に基づいて変調する第１光変調素子と、
前記第１光変調素子によって変調された光を投射する投射光学系と、
を備え、
前記第１導光素子は前記第１通電線から離間して配置され、
前記第１導光素子の前記第１入射端と前記第１光源との間の第１距離は０．７ｍｍ以下である、
プロジェクター。
続きを表示（約 1,100 文字）【請求項２】
前記第１導光素子の断面形状は矩形状である、
請求項１に記載のプロジェクター。
【請求項３】
前記第１
導光素子
は前記第１光源に接している、
請求項１又は請求項２に記載のプロジェクター。
【請求項４】
前記第１導光素子において前記第１通電線と対向する位置に切り欠きが形成され、
前記第１通電線は前記第１入射端の外部から前記切り欠きを通って前記第１入射端の内部に挿通されている、
請求項１又は請求項２に記載のプロジェクター。
【請求項５】
前記第１光源の前記第１光の射出方向における前記切り欠きの寸法は０．１ｍｍ以上０．７ｍｍ以下である、
請求項４に記載のプロジェクター。
【請求項６】
前記基材は前記第１通電線を覆う封入部材を有し、
前記封入部材は絶縁性を有し、
前記第１入射端は前記封入部材に接している、
請求項１又は請求項２に記載のプロジェクター。
【請求項７】
前記第１光源は第１発光素子の前記第１光の射出側に配置されて前記第１光を発散させる光発散部を有し、
前記封入部材は前記第１発光素子及び前記光発散部の周囲を支持している、
請求項６に記載のプロジェクター。
【請求項８】
前記第１光源の前記第１光の射出方向に沿って平面視において、前記第１入射端は前記第１発光素子及び前記第１通電線を囲んでいる、
請求項１又は請求項２に記載のプロジェクター。
【請求項９】
前記第１導光素子は中空部材であり、
前記第１導光素子の内部空間は前記第１射出端から前記第１射出端と前記第１入射端との間の位置まで窄んでいる、
請求項８に記載のプロジェクター。
【請求項１０】
前記第１導光素子は、
前記第１光を反射する第１側面と、
前記第１側面に対して垂直に接続されて前記第１光を反射する第２側面と、
前記第２側面に対して垂直に接続されて前記第１光を反射する第３側面と、
前記第３側面に対して垂直に接続されて前記第１光を反射する第４側面と、
を有し、
前記第１通電線は前記第１側面、前記第２側面、及び、前記第３側面に対向し、
前記第１通電線と前記第１側面との間の距離は０．１ｍｍ以上１．０ｍｍ以下であり、
前記第１通電線と前記第２側面との間の距離は０．１ｍｍ以上１．０ｍｍ以下であり、
前記第１通電線と前記第３側面との間の距離は０．１ｍｍ以上１．０ｍｍ以下である、
請求項８に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、色光を射出する光源と、光源から射出される色光を画像情報に応じて変調して画像光を生成する光変調装置と、光変調装置から射出される画像光をスクリーン等の被投射面上に拡大投射する投射光学系と、を備えるプロジェクターが知られている。プロジェクターは、例えば、青色光を射出する青色光源と、青色光源とは別に設けられて青色光を射出する励起光源と、励起光源から射出される青色光によって励起されて黄色光を射出する蛍光体と、を有する光源装置を備える。このようなプロジェクターでは、光源装置から青色光及び黄色光を含む白色光が射出され、白色光に含まれる各色光が共通の光変調装置又は色光毎に配置された光変調装置によって画像光に変換される。
【０００３】
例えば、特許文献１には、光源の発光素子として複数の発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ；ＬＥＤ）が用いられたプロジェクターが開示されている。特許文献１に開示されているプロジェクターでは、各々のＬＥＤから射出される色光がブロックを通った後に互いに同方向の経路上に重ねられ、光変調素子によって変調され、投射レンズによって拡大投射される。ブロックは、放物状の側面を有し、射出端面から射出される色光の角度分布を０°～９０°の範囲内にする。複数のブロックから射出される色光は、複数のＬＥＤからの光を互いに重ねるために配置されているダイクロイックプリズムに入射する。
【先行技術文献】
【特許文献】
【０００４】
特願平１０－３６１２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般に、ＬＥＤ等の発光素子は、基板等の支持部材に実装され、支持部材に別途形成されているリードフレームやパッド等の電極とワイヤーボンディングによって接続されている。上述の特許文献１に開示されている技術では、光源とブロックとが互いに密着しているため、上述のように光源における発光素子と電極とを接続するワイヤーとブロックとが直接接触し、ショートや断線が生じる場合が考えられる。このような場合に対し、光源とブロックとを互いに離して配置するという対応案が挙げられるが、光源とブロックとの距離によっては、光源から射出された光のブロックへの取り込む効率が低減され、プロジェクターにおける光利用効率が不足する可能性がある。すなわち、光利用効率の低下を抑えつつ、光源における発光素子と電極とを接続するワイヤーの断線や光源でのショートを防止できるプロジェクターが求められている。
【課題を解決するための手段】
【０００６】
本発明の一つの態様のプロジェクターは、第１波長帯の第１光を射出する第１発光素子と、第１発光素子に電力を供給する第１通電線と、第１発光素子と第１通電線とを支持する基材と、を有する第１光源と、第１光源から射出された第１光が入射する第１入射端と、第１光を射出する第１射出端と、を有し、第１光の面内照度を均一化する第１導光素子と、第１導光素子から射出される第１光を平行化する第１平行化素子と、第１平行化素子から射出された第１光を画像情報に基づいて変調する第１光変調素子と、第１光変調素子によって変調された光を投射する投射光学系と、を備える。第１導光素子は第１通電線から離間して配置され、第１導光素子の第１入射端と第１光源との間の第１距離は０．７ｍｍ以下である。
【図面の簡単な説明】
【０００７】
一実施形態のプロジェクターの構成を示す概略図である。

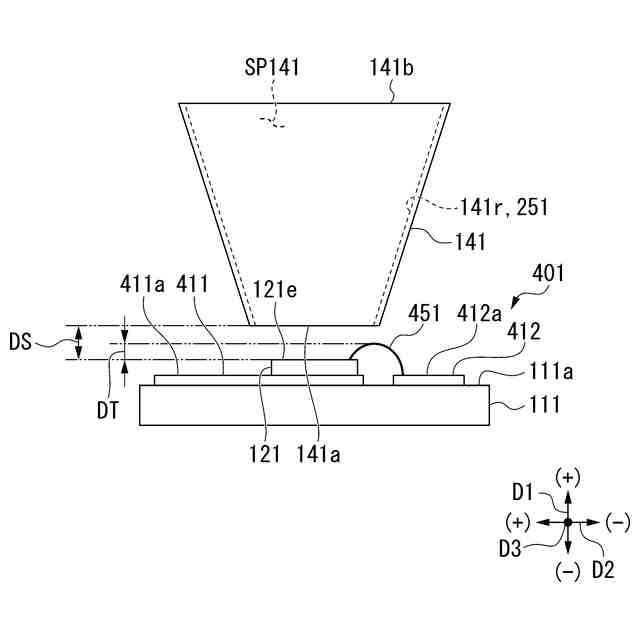

図１のプロジェクターの青色光射出部の側面図である。

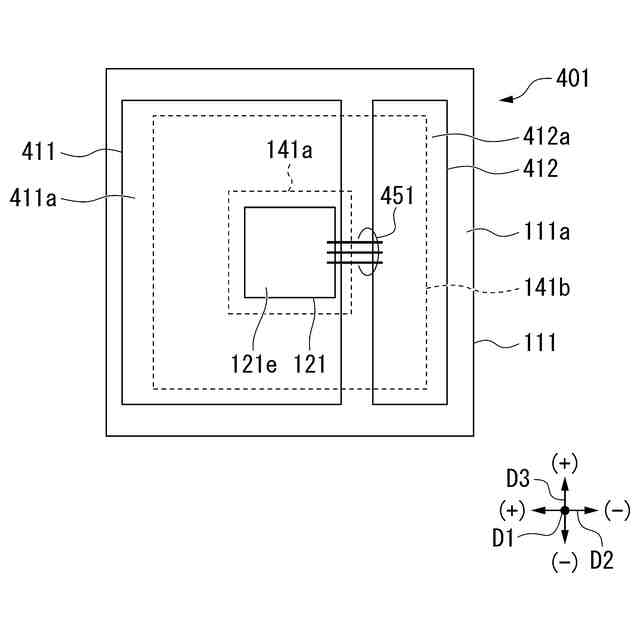

図１のプロジェクターの青色光射出部の平面図である。

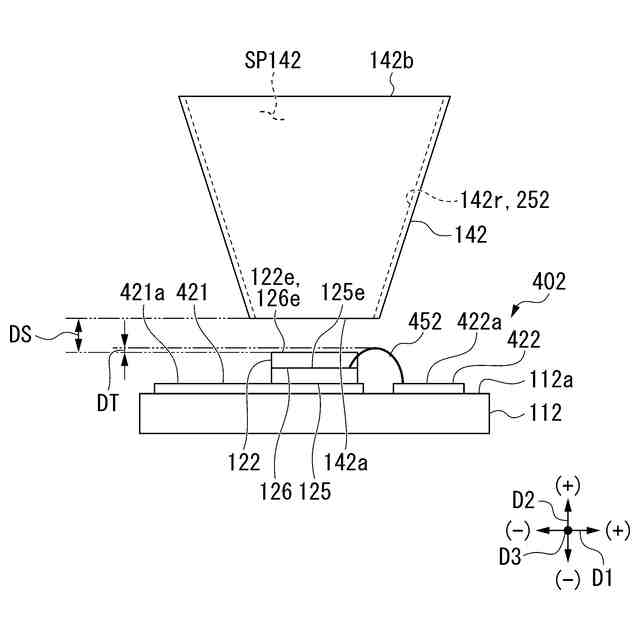

図１のプロジェクターの緑色光射出部の側面図である。
図１のプロジェクターの赤色光射出部の側面図である。
図１のプロジェクターの第１変形例の青色光射出部の側面図である。
図１のプロジェクターの第１変形例の青色光射出部の別の側面図である。

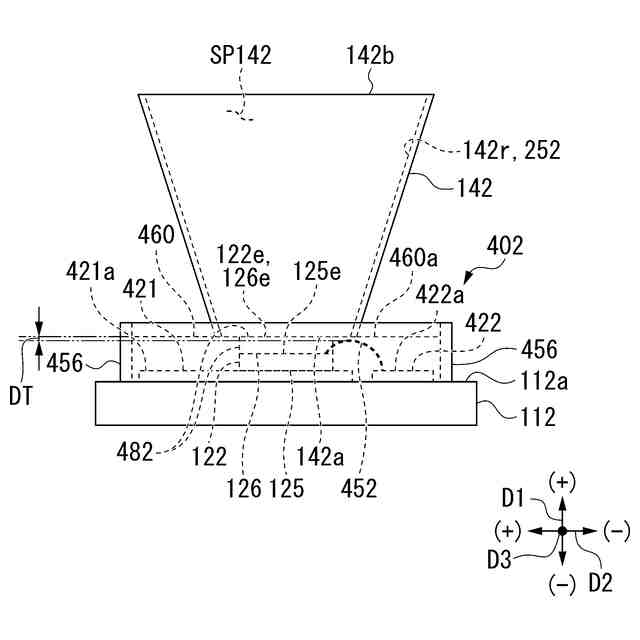

図１のプロジェクターの第２変形例の緑色光射出部の側面図である。

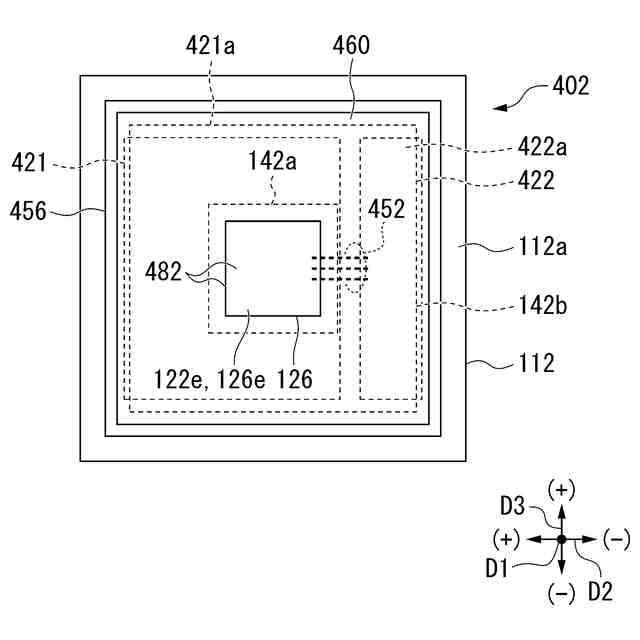

図１のプロジェクターの第２変形例の緑色光射出部の平面図である。
図１のプロジェクターの第３変形例の青色光射出部の側面図である。

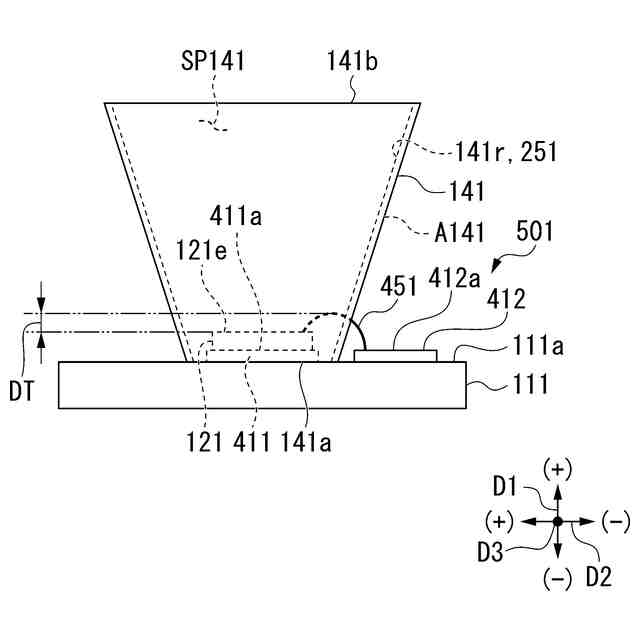

図１のプロジェクターの第４変形例の青色光射出部の側面図である。
図１のプロジェクターの第４変形例の青色光射出部の平面図である。
図１のプロジェクターの第５変形例の青色光射出部の側面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照して説明する。各図面では、各構成要素を見やすくするために、構成要素によって寸法の縮尺が変更されている場合がある。
【０００９】

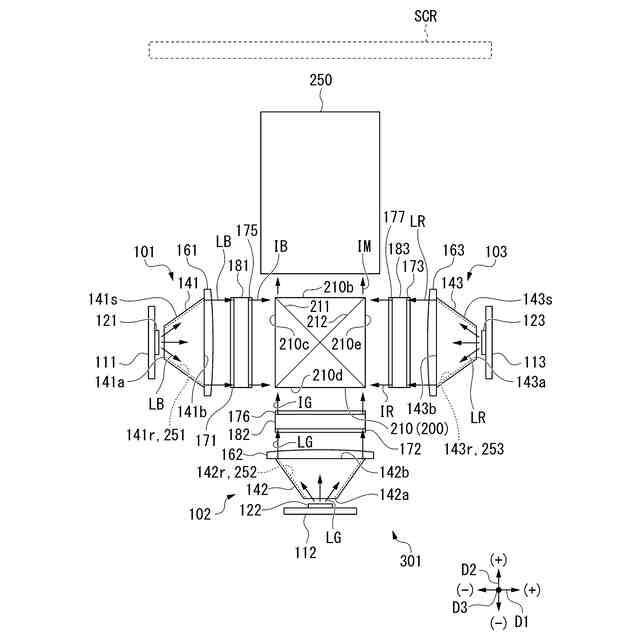

先ず、本発明の一実施形態について、図１から図５を参照して説明する。図１は、本発明の一実施形態のプロジェクター３０１の構成を示す概略図である。プロジェクター３０１は、光変調装置として３枚の液晶パネルを備える画像表示装置であり、所謂、３板式のプロジェクターである。図１に示すように、プロジェクター３０１は、青色光射出部１０１と、緑色光射出部１０２と、赤色光射出部１０３と、入射側偏光素子１７１，１７２，１７３と、光変調素子１８１，１８２，１８３と、射出側偏光素子１７５，１７６，１７７と、光合成素子２００と、投射光学系２５０と、を備える。
【００１０】
青色光射出部１０１は、青色光ＬＢを射出する。以下の説明では、青色光射出部１０１から射出される青色光ＬＢの光軸に平行な軸を方向を、Ｄ１方向とする。Ｄ１方向における一方の側を－Ｄ１側とし、Ｄ１方向における－Ｄ１側とは反対側を＋Ｄ１側とする。青色光ＬＢの光軸を含む面内でＤ１方向に直交する方向を、Ｄ２方向とする。Ｄ２方向における一方の側を－Ｄ２側とし、Ｄ２方向における－Ｄ２側とは反対側を＋Ｄ２側とする。Ｄ１方向及びＤ２方向に直交する方向をＤ３方向とする。青色光射出部１０１から射出される青色光ＬＢは、Ｄ１方向に沿って＋Ｄ１側に進行する。
（【００１１】以降は省略されています）
