公開番号2025138007
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036617
出願日2024-03-11
発明の名称シリコンクラスレートIIの製造方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類C01B 33/06 20060101AFI20250917BHJP(無機化学)
要約【課題】不純物の生成を低減することができるシリコンクラスレートIIの製造方法を提供する。
【解決手段】シリコンクラスレートIIの製造方法であって、平均粒径が35～75μmのAlF₃粒子を準備する工程と、V型混錬機を用いて、NaSi粒子と前記AlF₃粒子とを混合し、混合物を得る工程と、前記混合物を焼成する工程と、を含むことを特徴とする、シリコンクラスレートIIの製造方法。
【選択図】図1
特許請求の範囲【請求項１】
シリコンクラスレートＩＩの製造方法であって、
平均粒径が３５～７５μｍのＡｌＦ
３
粒子を準備する工程と、
Ｖ型混錬機を用いて、ＮａＳｉ粒子と前記ＡｌＦ
３
粒子とを混合し、混合物を得る工程と、
前記混合物を焼成する工程と、を含むことを特徴とする、シリコンクラスレートＩＩの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シリコンクラスレートＩＩの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
Ｓｉによって形成された多面体の空間の中に他の金属を包接するシリコンクラスレートなる化合物が知られている。特許文献１では、カッターミルを用いて、ＮａＳｉとＮａトラップ剤とを混合してシリコンクラスレートＩＩを製造する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０３４９９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シリコンクラスレートＩＩは、ＮａＳｉ粒子とＡｌＦ
３
粒子を混合後に焼成することで得られる。カッターミルタイプの混合機では、混合と同時にＡｌＦ
３
粒子の解砕が進行するため、焼成時にはＮａＳｉ粒子と微粒化したＡｌＦ
３
粒子間で過剰に反応が進んでしまう。その結果、反応熱による温度上昇の影響で不純物のシリコンクラスレートＩや結晶シリコンが生成する。また、円筒容器回転タイプの混合機を用いることも考えられるが、このタイプは混合されにくく粉同士が凝集してしまうため、ＮａＳｉとＡｌＦ
３
の接触界面が少ない。その結果、焼成工程で反応しきれなかったＡｌＦ
３
が残存する。上記いずれのタイプでも、所望のシリコンクラスレートＩＩ以外に不純物が生成する。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、不純物の生成を低減することができるシリコンクラスレートＩＩの製造方法を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本開示には、以下の態様が含まれる。
＜１＞シリコンクラスレートＩＩの製造方法であって、
平均粒径が３５～７５μｍのＡｌＦ
３
粒子を準備する工程と、
Ｖ型混錬機を用いて、ＮａＳｉ粒子と前記ＡｌＦ
３
粒子とを混合し、混合物を得る工程と、
前記混合物を焼成する工程と、を含むことを特徴とする、シリコンクラスレートＩＩの製造方法。
【発明の効果】
【０００７】
本開示のシリコンクラスレートＩＩの製造方法は、不純物の生成を低減することができる。
【図面の簡単な説明】
【０００８】

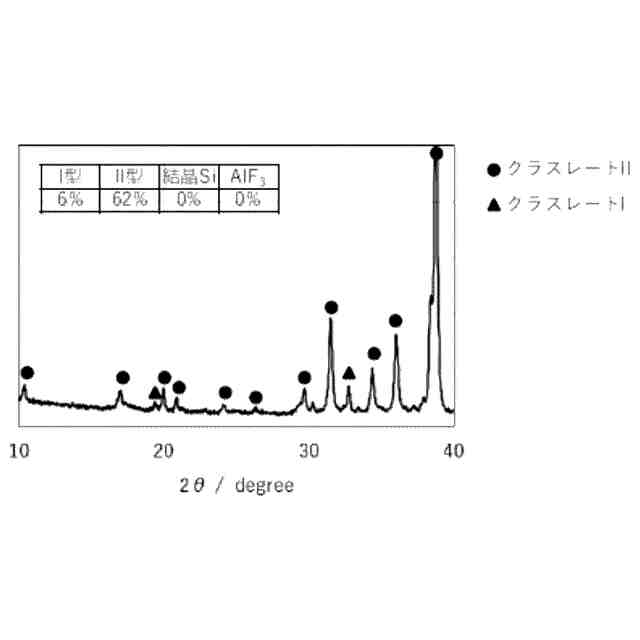

図１は、実施例１で得られた生成物のＸＲＤ測定結果を示すスペクトル図である。

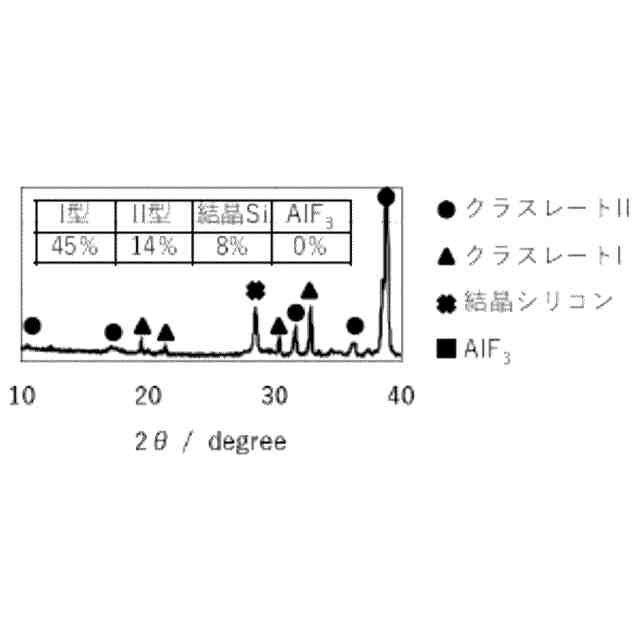

図２は、比較例１で得られた生成物のＸＲＤ測定結果を示すスペクトル図である。

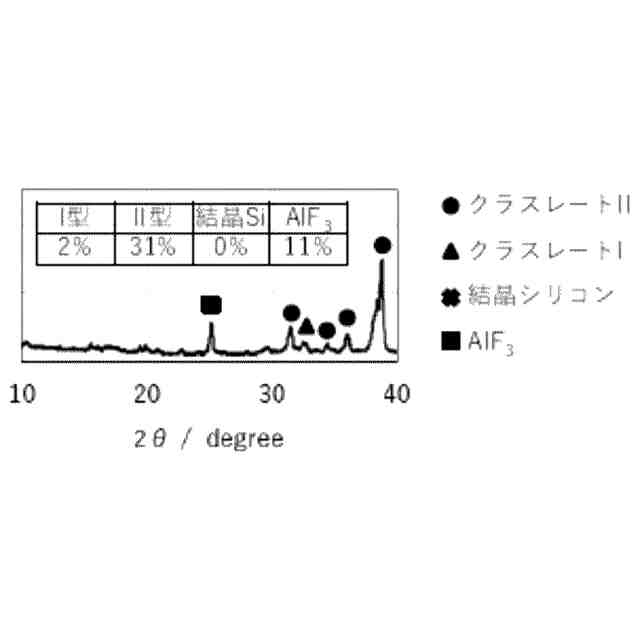

図３は、比較例２で得られた生成物のＸＲＤ測定結果を示すスペクトル図である。
【発明を実施するための形態】
【０００９】
以下、本開示による実施の形態を説明する。なお、本明細書において特に言及している事項以外の事柄であって本開示の実施に必要な事柄（例えば、本開示を特徴付けないシリコンクラスレートＩＩの一般的な構成および製造プロセス）は、当該分野における従来技術に基づく当業者の設計事項として把握され得る。本開示は、本明細書に開示されている内容と当該分野における技術常識とに基づいて実施することができる。
本開示において、粒子の平均粒径は、特記しない限り、レーザー回折・散乱式粒子径分布測定により測定される体積基準の粒度分布における積算値５０％での粒子径であるメディアン径（Ｄ５０）の値である。
【００１０】
本開示においては、シリコンクラスレートＩＩの製造方法であって、
平均粒径が３５～７５μｍのＡｌＦ
３
粒子を準備する工程と、
Ｖ型混錬機を用いて、ＮａＳｉ粒子と前記ＡｌＦ
３
粒子とを混合し、混合物を得る工程と、
前記混合物を焼成する工程と、を含むことを特徴とする、シリコンクラスレートＩＩの製造方法を提供する。
（【００１１】以降は省略されています）
