公開番号2025133179
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024030963
出願日2024-03-01
発明の名称風管ガイド体、風管装置
出願人株式会社谷沢製作所,株式会社山谷鉄工所
代理人個人,個人
主分類E21F 1/04 20060101AFI20250904BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】分岐路などにおける風管にも硬管ではなくリング無しの軟管を用いることができるように、湾曲設置した軟管の折れ曲がりによる断面積の減少を防止する風管ガイド体及び風管装置を提供する。
【解決手段】風管ガイド体2は、地下路に配設される軟質の風管1の曲がり部に適用するものであり、間隔をあけて軸方向に並ぶ環状のリング材10とリング材10同士を局所的に連結する連結材20とにより曲管状を成しており、リング材10の内径が風管1の外径よりも大きく、曲管状の一端αと他端βは開口しており、曲管状の内側は風管1が通される空間となっている。
【選択図】図1
特許請求の範囲【請求項１】
地下路に配設される軟質の風管の曲がり部に適用する風管ガイド体であり、
間隔をあけて軸方向に並ぶ環状のリング材と前記リング材同士を局所的に連結する連結材とにより曲管状を成しており、
前記リング材の内径が前記風管の外径よりも大きく、
前記曲管状の一端と他端は開口しており、前記曲管状の内側は前記風管が通される空間となっていることを特徴とする風管ガイド体。
続きを表示（約 410 文字）【請求項２】
前記連結材は、周方向に９０度間隔で計四箇所、又は１２０度間隔で計三箇所に設けられていることを特徴とする請求項１に記載の風管ガイド体。
【請求項３】
前記リング材の内径は、前記風管の外径よりも５ｍｍ～５０ｍｍ大きいことを特徴とする請求項１に記載の風管ガイド体。
【請求項４】
前記連結材で前記リング材同士が局所的に連結された円筒状の分割体を複数接続してなることを特徴とする請求項１に記載の風管ガイド体。
【請求項５】
接続されている前記分割体には、軸線が直線である直管分割体と、軸線が曲線である曲管分割体が、それぞれ一つ以上含まれることを特徴とする請求項４に記載の風管ガイド体。
【請求項６】
請求項１から請求項５のいずれか一項に記載の風管ガイド体と、
前記風管ガイド体に通す軟質の風管とを備えたことを特徴する風管装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネル工事や採掘作業等において仮設される風管の曲がり部に適用する風管ガイド体及び風管装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
トンネル工事現場や採掘現場等では、送気や排気による換気等を目的として、例えば特許文献１のように筒状の風管体が複数連結されてなる軟質で可撓性を有した風管を設けることがある。
また、坑道にＴ字路やＹ字路等がある場合は、例えば特許文献２のように風管を分岐させて配設することがある。
また、特許文献３には、切替ダンパと掃気ファンとを９０°の曲り管である鋼管（第三の補助管）で接続することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２６４０３４号公報
特開２０１４－２０２０４６号公報
特開２００６－３４８６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トンネル等の地下路の掘削工事などにおいて換気等のために仮設される風管は、数百メートル以上に及ぶこともある。風管の種類には、軟管としては、難燃性の生地内にリング状の硬鋼線が所定間隔で配置されたリング式の軟管、難燃性の生地の表面に鋼線が螺旋状に巻かれたスパイラル式の軟管、及び硬鋼線等の支持材が設けられていないリング無しの軟管等があり、硬管としてはスパイラル鋼管等がある。
上記のうち、リング無しの軟管は、軽量かつ安価で大口径にも対応しているといった特長があるが、湾曲設置した場合に、折れ曲がり等により湾曲部分の断面積（口径）が小さくなり、内部を流れる空気等の流体の円滑な流れを妨げる可能性がある。そのため、風管の全長のうちの大部分を占める直線箇所にはリング無しの軟管を用い、分岐路など風管の曲げを伴う箇所のみスパイラル鋼管を用いるというように、軟管と硬管を併用する場合もある。
しかしながら、そのような場合に用いられるスパイラル鋼管は、重量が１００ｋｇを超えることが殆どであるため、トンネル内の天井部分への吊り下げ等を行う際に大型クレーンが必要となるなど、設置／移設／撤去作業等が大掛かりとなり、また万一落下した場合は大変危険である。
そこで本発明は、分岐路などにおける風管にも硬管ではなくリング無しの軟管を用いることができるように、湾曲設置したリング無しの軟管の折れ曲がりによる断面積の減少を防止する風管ガイド体及び風管装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
請求項１記載の本発明の風管ガイド体２は、地下路に配設される軟質の風管１の曲がり部に適用するものであり、間隔をあけて軸方向に並ぶ環状のリング材１０とリング材１０同士を局所的に連結する連結材２０とにより曲管状を成しており、リング材１０の内径が風管１の外径よりも大きく、曲管状の一端αと他端βは開口しており、曲管状の内側は風管１が通される空間となっていることを特徴とする。
請求項２記載の本発明は、請求項１に記載の風管ガイド体２において、連結材２０は、周方向に９０度間隔で計四箇所、又は１２０度間隔で計三箇所に設けられていることを特徴とする。
請求項３記載の本発明は、請求項１に記載の風管ガイド体２において、リング材１０の内径は、風管１の外径よりも５ｍｍ～５０ｍｍ大きいことを特徴とする。
請求項４記載の本発明は、請求項１に記載の風管ガイド体２において、連結材２０でリング材１０同士が局所的に連結された円筒状の分割体を複数接続してなることを特徴とする。
請求項５記載の本発明は、請求項４に記載の風管ガイド体２において、接続されている分割体には、軸線が直線である直管分割体２ａと、軸線が曲線である曲管分割体２ｂが、それぞれ一つ以上含まれることを特徴とする。
請求項６記載の本発明の風管装置は、請求項１から請求項５のいずれか一項に記載の風管ガイド体２と、風管ガイド体２に通す軟質の風管１とを備えたことを特徴する。
【発明の効果】
【０００６】
本発明の風管ガイド体又は風管装置を用いることで、リング無しの軟管の折れ曲がりによる断面積の減少を防止できるため、分岐路などにおける風管にも硬管ではなくリング無しの軟管を用いることができる。
【図面の簡単な説明】
【０００７】

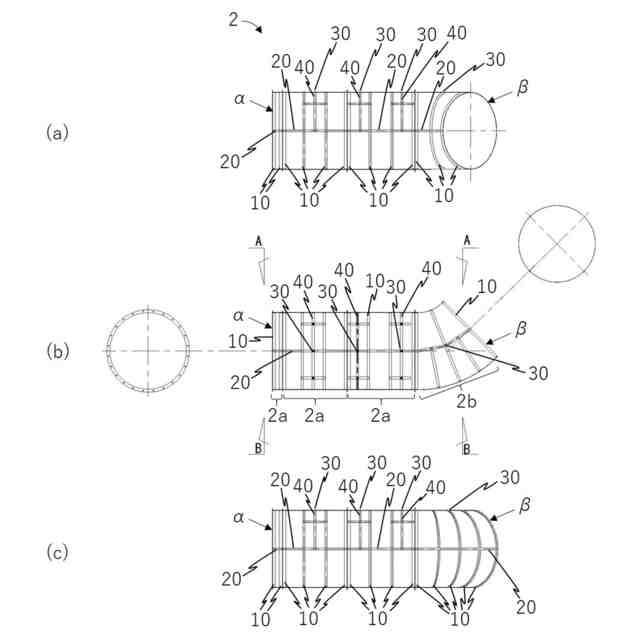

本発明の一実施例による風管ガイド体を示す図

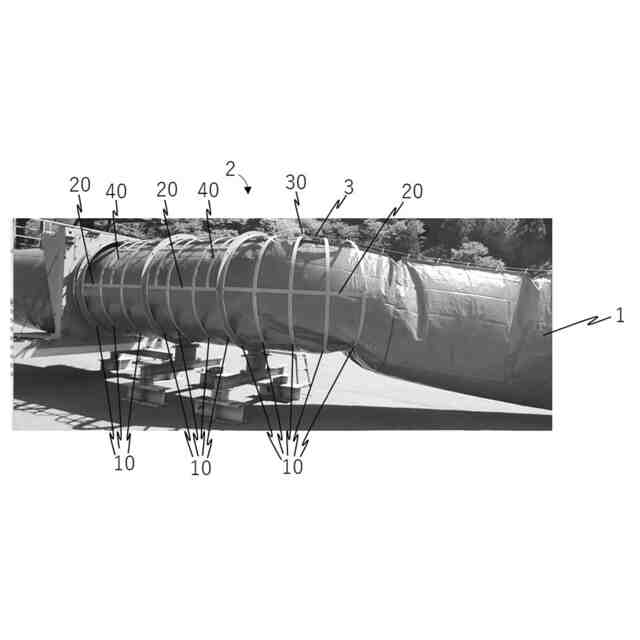

同風管を風管ガイド体に通した状態を示す写真
【発明を実施するための形態】
【０００８】
本発明の第１の実施の形態による風管ガイド体は、地下路に配設される軟質の風管の曲がり部に適用する風管ガイド体であり、間隔をあけて軸方向に並ぶ環状のリング材とリング材同士を局所的に連結する連結材とにより曲管状を成しており、リング材の内径が風管の外径よりも大きく、曲管状の一端と他端は開口しており、曲管状の内側は風管が通される空間となっているものである。
本実施の形態によれば、軟管である風管の曲がり部は、風管ガイド体の内側に通されており、送風時に円管状となると風管ガイド体によってほぼ全周にわたり外側から支持されるため、折れ曲がりが生じず、円滑な空気の流れを維持することができる。また、風管ガイド体はリング材と連結材により構成されており硬管よりも軽量であること、及び硬管と軟管との接続が不要となることなどから、設置や移設作業等が容易となる。
【０００９】
本発明の第２の実施の形態は、第１の実施の形態による風管ガイド体において、連結材は、周方向に９０度間隔で計四箇所、又は１２０度間隔で計三箇所に設けられているものである。
本実施の形態によれば、リング材の形状維持と風管ガイド体の軽量化をバランスよく両立させることができる。
【００１０】
本発明の第３の実施の形態は、第１の実施の形態による風管ガイド体において、リング材の内径は、風管の外径よりも５ｍｍ～５０ｍｍ大きいものである。
本実施の形態によれば、風管の外径よりもリング材の内径を５ｍｍ以上大きくすることにより、風管は、軟質であることによる多少の伸びが生じたとしても、風管ガイド体の内側に収められている部分も収められていない部分と同じ大きさまで送風時に膨らむことができるので、風管のうち風管ガイド体が設けられている部分とその前後の部分とに段差が生じにくくなり、空気の流れを円滑なものとすることができる。また、リング材の内径を風管の外径＋５０ｍｍ以下に抑えることで、送風時に円管状となった風管がリング材と全周にわたって接触しやすくなり、折れ曲がりをより確実に防止して空気の流れを円滑なものとすることができる。
（【００１１】以降は省略されています）
