公開番号2025131872
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2025102486,2023560842
出願日2025-06-18,2021-04-02
発明の名称端末装置、ネットワーク装置、及び通信方法
出願人日本電気株式会社
代理人個人
主分類H04W 16/28 20090101AFI20250902BHJP(電気通信技術)
要約【課題】マルチビームオペレーションにおけるビーム管理を容易にする装置、通信方法及びコンピュータ記憶媒体を提供する。
【解決手段】無線通信システムにおいて、端末装置は、第1の送信設定インジケータ(TCI)状態の指示を有する第1のダウンリンク制御情報(DCI)と、第2のTCI状態の指示を有する第2のDCIとを受信し、受信に対応するハイブリッド自動反復要求確認応答(HARQ-ACK)コードブックをネットワーク装置に送信し、あるタイミングの後、HARQ-ACKコードブックの情報に基づいて、第1のTCI状態と第2のTCI状態とのうちの1つを有する第1の物理ダウンリンク制御チャネル(PDCCH)及び第1の物理ダウンリンク共有チャネル(PDSCH)のうちの少なくとも1つを受信する。

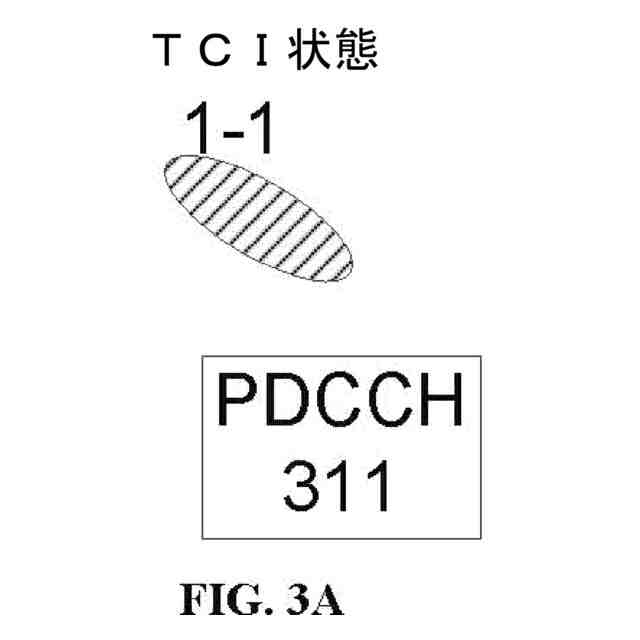

【選択図】図3A
特許請求の範囲【請求項１】
ネットワーク装置から、無線リソース制御（ＲＲＣ）メッセージ内で、継続時間を示す情報を受信する手段と、
前記ネットワーク装置から、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを同時に受信する手段と、
前記ネットワーク装置に、前記第２のＤＣＩに対応する又は前記第２のＤＣＩによりスケジューリングされる第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）に対応する、肯定のハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）を有する物理アップリンク制御チャネル（ＰＵＣＣＨ）と、肯定のＨＡＲＱ－ＡＣＫを有する物理アップリンク共有チャネル（ＰＵＳＣＨ）とのいずれかを送信する手段と、
前記第１のＴＣＩ状態及び前記第２のＴＣＩ状態のいずれかを適用する手段と、
を有し、
前記ＰＵＣＣＨまたは前記ＰＵＳＣＨの最後のシンボルから少なくとも前記継続時間後の最初のスロットから、同時に適用可能な前記第１のＴＣＩ状態と前記第２のＴＣＩ状態のうち、肯定のＨＡＲＱ－ＡＣＫに対応する最新のＤＣＩによって指示される方のＴＣＩ状態を適用する、
端末装置。
続きを表示（約 1,300 文字）【請求項２】
前記ネットワーク装置から、複数のＴＣＩ状態についての設定を受信する手段をさらに備える、請求項１に記載の端末装置。
【請求項３】
前記最新のＤＣＩによって指示されるＴＣＩ状態は、少なくとも、前記ＰＵＣＣＨの最後のシンボル又は前記ＰＵＳＣＨの最後のシンボルから少なくとも前記継続時間後の最初のスロットから、第２のＰＤＳＣＨと第１のＰＤＣＣＨとのうちの少なくとも１つに適用される、
請求項１に記載の端末装置。
【請求項４】
前記第１のＤＣＩは、第２のＰＤＣＣＨ内で受信され、前記第２のＤＣＩは、第３のＰＤＣＣＨ内で受信される、
請求項１に記載の端末装置。
【請求項５】
前記第１のＤＣＩは、前記第２のＤＣＩよりも早く受信される、
請求項１に記載の端末装置。
【請求項６】
前記第２のＴＣＩ状態は、前記第１のＴＣＩ状態とは異なる、
請求項１に記載の端末装置。
【請求項７】
端末装置に、無線リソース制御（ＲＲＣ）メッセージ内で、継続時間を示す情報を送信する手段と、
前記端末装置に、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを同時に送信する手段と、
前記端末装置から、前記第２のＤＣＩに対応する又は前記第２のＤＣＩによりスケジューリングされる第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）に対応する、肯定のハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）を有する物理アップリンク制御チャネル（ＰＵＣＣＨ）、又は肯定のＨＡＲＱ－ＡＣＫを有する物理アップリンク共有チャネル（ＰＵＳＣＨ）を受信する手段と、
前記第１のＴＣＩ状態及び前記第２のＴＣＩ状態のいずれかを適用する手段と、
を備え、
前記ＰＵＣＣＨ又は前記ＰＵＳＣＨの最後のシンボルから少なくとも前記継続時間後の最初のスロットから、同時に適用可能な前記第１のＴＣＩ状態と前記第２のＴＣＩ状態のうち肯定のＨＡＲＱ－ＡＣＫに対応する最新のＤＣＩによって指示される方のＴＣＩ状態を適用する、
ネットワーク装置。
【請求項８】
前記端末装置に、複数のＴＣＩ状態についての設定を送信する手段をさらに備える、請求項７に記載のネットワーク装置。
【請求項９】
前記最新のＤＣＩによって指示されるＴＣＩ状態は、少なくとも、前記ＰＵＣＣＨの最後のシンボル又は前記ＰＵＳＣＨの最後のシンボルから少なくとも前記継続時間後の最初のスロットから、第２のＰＤＳＣＨと第１のＰＤＣＣＨとのうちの少なくとも１つに適用される、
請求項７に記載のネットワーク装置。
【請求項１０】
前記第１のＤＣＩは、第２のＰＤＣＣＨ内で送信され、前記第２のＤＣＩは、第３のＰＤＣＣＨ内で送信される、
請求項７に記載のネットワーク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、全体として電気通信の分野に関し、特に、通信の方法、装置及びコンピュータ記憶媒体に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
３ＧＰＰ（登録商標、以下同様）のＲＡＮ＃８６会議において、主に周波数範囲２（ＦＲ２）を対象とすると同時に、周波数範囲１（ＦＲ１）にも適用可能であるような、マルチビームオペレーションについての強化をサポートすることが合意されている。より効率的な（より低い遅延及びオーバーヘッド）ダウンリンク（ＤＬ）とアップリンク（ＵＬ）とのビーム管理を容易にするために、特徴を識別及び特定することが合意されている。例えば、ＤＬとＵＬとのためのデータ及び制御情報の送受信、特に帯域内キャリアアグリゲーション（ＣＡ）のための共通ビームをサポートすることが提案されている。ＤＬ及びＵＬビーム指示のための統合ＴＣＩ（ＴｒａｎｓｍｉｓｓｉｏｎＣｏｎｆｉｇｕｒａｔｉｏｎＩｎｄｉｃａｔｉｏｎ：送信設定指示）フレームワークをサポートすることも提案されている。しかしながら、現在の３ＧＰＰ仕様には、データ及び制御情報の送受信のための共通ビームに関する詳細は提供されていない。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
全体として、本開示の例示的な実施形態は、ビーム管理のための方法、装置及びコンピュータ記憶媒体を提供する。
【課題を解決するための手段】
【０００４】
第１の態様において、通信方法が提供される。前記方法は、端末装置においてネットワーク装置から、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを受信することと、前記受信に対応するハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）コードブックを前記ネットワーク装置に送信することと、あるタイミングの後、前記ＨＡＲＱ－ＡＣＫコードブックの情報に基づいて、前記第１のＴＣＩ状態と前記第２のＴＣＩ状態とのうちの１つを有する第１の物理ダウンリンク制御チャネル（ＰＤＣＣＨ）及び第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）のうちの少なくとも１つを受信することと、を含む。
【０００５】
第２の態様において、通信方法が提供される。前記方法は、ネットワーク装置から端末装置へ、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを送信することと、前記送信に対応するハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）コードブックを前記端末装置から受信することと、あるタイミングの後、前記ＨＡＲＱ－ＡＣＫコードブックの情報に基づいて、前記第１のＴＣＩ状態と前記第２のＴＣＩ状態とのうちの１つを有する第１の物理ダウンリンク制御チャネル（ＰＤＣＣＨ）及び第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）のうちの少なくとも１つを送信することと、を含む。
【０００６】
第３の態様において、端末装置が提供される。前記端末装置は、プロセッサと、前記プロセッサに結合されたメモリとを備える。メモリは、プロセッサにより実行された場合に端末装置に以下の動作を実行させる命令を記憶する。前記動作は、端末装置において、ネットワーク装置から、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを受信することと、前記受信に対応するハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）コードブックを前記ネットワーク装置に送信することと、あるタイミングの後、前記ＨＡＲＱ－ＡＣＫコードブックの情報に基づいて、前記第１のＴＣＩ状態と前記第２のＴＣＩ状態とのうちの１つを有する第１の物理ダウンリンク制御チャネル（ＰＤＣＣＨ）及び第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）のうちの少なくとも１つを受信することと、を含む。
【０００７】
第４の態様において、ネットワーク装置が提供される。前記ネットワーク装置は、プロセッサと、前記プロセッサに結合されたメモリとを備える。メモリは、プロセッサにより実行された場合にネットワーク装置に以下の動作を実行させる命令を記憶する。前記動作は、ネットワーク装置から端末装置へ、第１の送信設定インジケータ（ＴＣＩ）状態の指示を有する第１のダウンリンク制御情報（ＤＣＩ）と、第２のＴＣＩ状態の指示を有する第２のＤＣＩとを送信することと、前記送信に対応するハイブリッド自動反復要求確認応答（ＨＡＲＱ－ＡＣＫ）コードブックを前記端末装置から受信することと、あるタイミングの後、前記ＨＡＲＱ－ＡＣＫコードブックの情報に基づいて、前記第１のＴＣＩ状態と前記第２のＴＣＩ状態とのうちの１つを有する第１の物理ダウンリンク制御チャネル（ＰＤＣＣＨ）及び第１の物理ダウンリンク共有チャネル（ＰＤＳＣＨ）のうちの少なくとも１つを送信することと、を含む。
【０００８】
第５の態様において、命令を記憶したコンピュータ可読媒体が提供される。前記命令は、少なくとも１つのプロセッサ上で実行された場合、前記少なくとも一つのプロセッサに、上記第１の態様又は第２の態様に記載の方法を実行させる。
【０００９】
第６の態様において、コンピュータ可読媒体上に記憶され、マシン実行可能な命令を含むコンピュータプログラム製品が提供される。前記マシン実行可能な命令が実行された場合、上記第１の態様又は第２の態様に記載の方法をマシンに実行させる。
【００１０】
発明の概要部分は、本開示の実施形態の重要又は基本的な特徴を特定することも、本開示の範囲を限定することも意図していないことを理解すべきである。本開示のその他の特徴は、以下の説明により容易に理解できるはずである。
【図面の簡単な説明】
（【００１１】以降は省略されています）
