要約【課題】ユーザが点検対象の点検作業に関わる情報を即座に且つ正確に理解することができるように点検作業に関わる情報を表示可能とするサーバを得ること。
【解決手段】サーバ2は、端末装置と通信可能であり、点検対象の点検を支援するサーバである。サーバ2は、端末装置から取得されて数値データで示される点検対象の点検作業に関わる情報を、点検対象が存在する地域の地図データ26と併せて表示するための併合表示データ27を作成する併合表示データ作成部37を備える。
【選択図】図2
特許請求の範囲【請求項１】
端末装置と通信可能であり、点検対象の点検を支援するサーバであって、
前記端末装置から取得されて数値データで示される前記点検対象の点検作業に関わる情報を、前記点検対象が存在する地域の地図データと併せて表示するための併合表示データを作成する併合表示データ作成部を備えること、
を特徴とするサーバ。
続きを表示（約 910 文字）【請求項２】
前記点検対象の点検作業に関わる情報が、前記点検対象の点検作業の進捗情報であること、
を特徴とする請求項１に記載のサーバ。
【請求項３】
前記点検対象の点検作業に関わる情報が、前記点検対象の点検作業の点検結果であること、
を特徴とする請求項１に記載のサーバ。
【請求項４】
併合表示データ作成部は、複数の前記点検対象の点検作業に関わる情報を、複数の前記点検対象が存在する地域の前記地図データと併せて表示するための前記併合表示データを作成すること、
を特徴とする請求項１から３のいずれか１つに記載のサーバ。
【請求項５】
サーバと、前記サーバと通信可能な端末装置とを備え、点検対象の点検を支援する点検業務支援システムであって、
前記サーバは、
前記端末装置から取得されて数値データで示される前記点検対象の点検作業に関わる情報を、前記点検対象が存在する地域の地図データと併せて表示するための併合表示データを作成する併合表示データ作成部を備えること、
前記端末装置は、
前記点検対象の点検作業に関わる情報を取得する情報取得部と、
前記サーバから取得される前記併合表示データを出力する表示出力処理部と、
を備えること、
を特徴とする点検業務支援システム。
【請求項６】
前記点検対象の点検作業に関わる情報が、前記点検対象の点検作業の進捗情報であること、
を特徴とする請求項５に記載の点検業務支援システム。
【請求項７】
前記点検対象の点検作業に関わる情報が、前記点検対象の点検作業の点検結果であること、
を特徴とする請求項５に記載の点検業務支援システム。
【請求項８】
併合表示データ作成部は、複数の前記点検対象の点検作業に関わる情報を、複数の前記点検対象が存在する地域の前記地図データと併せて表示するための前記併合表示データを作成すること、
を特徴とする請求項５から７のいずれか１つに記載の点検業務支援システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、サーバおよび点検業務支援システムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、点検業務を支援する点検業務支援システムが知られている。例えば、特許文献１には、移動体通信基地局の工事進捗に対応した移動体通信のエリア整備の状況を把握するために、移動体基地局の工事の進捗具合を地図上に表示する表示制御装置であって、工事の進捗の度合に対応した色に着色されたアイコンを地図上において基地局の位置に表示する表示制御装置が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－４８４６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載の表示制御装置では、工事の進捗の度合がアイコンで示されているため、詳細な工事の進捗の度合が分からないという問題があった。
【０００５】
本開示は、上記に鑑みてなされたものであって、ユーザが点検対象の点検作業に関わる情報を即座に且つ正確に理解することができるように点検作業に関わる情報を表示可能とするサーバを得ることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本開示にかかるサーバは、端末装置と通信可能であり、点検対象の点検を支援するサーバである。サーバは、端末装置から取得されて数値データで示される点検対象の点検作業に関わる情報を、点検対象が存在する地域の地図データと併せて表示するための併合表示データを作成する併合表示データ作成部を備える。
【発明の効果】
【０００７】
本開示によれば、ユーザが点検対象の点検作業に関わる情報を即座に且つ正確に理解することができるように点検作業に関わる情報を表示可能とするサーバを得ることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
実施の形態１にかかる点検業務支援システムの構成の一例を示す図

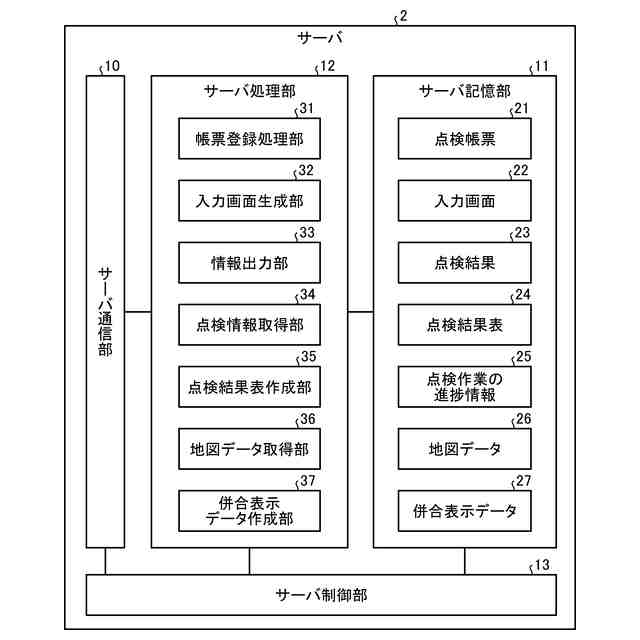

実施の形態１にかかるサーバの構成の一例を示す図
実施の形態１にかかる管理端末装置の構成の一例を示す図

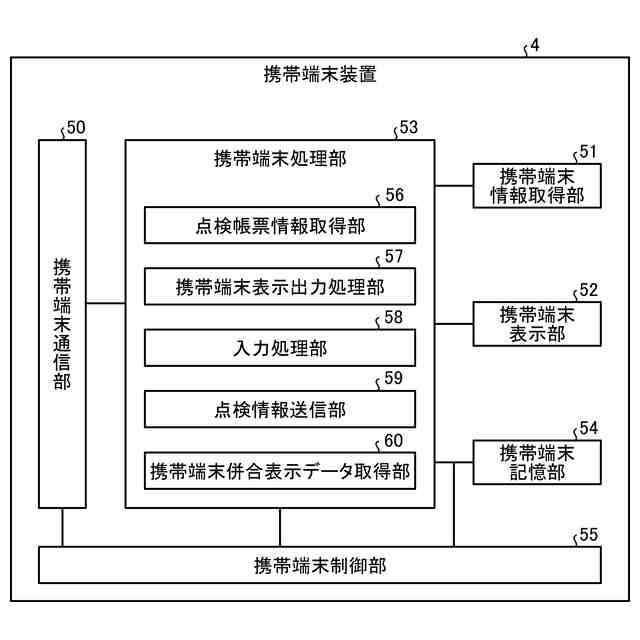

実施の形態１にかかる携帯端末装置の構成の一例を示す図

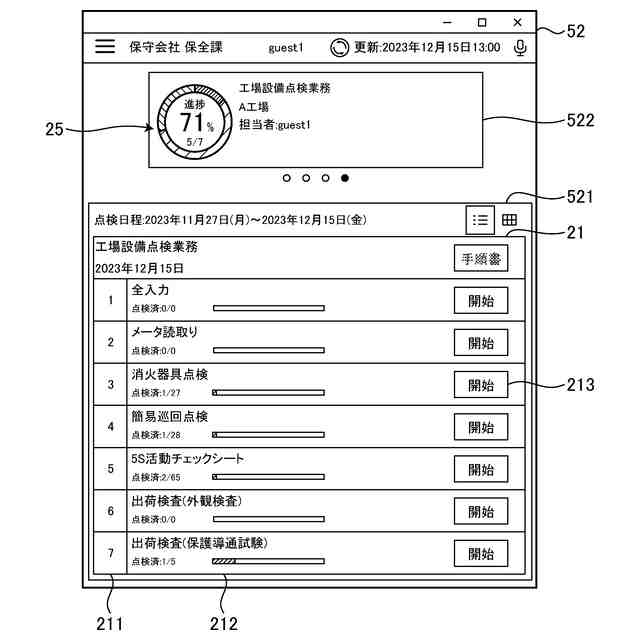

実施の形態１にかかる携帯端末装置の携帯端末表示部に表示された、点検帳票の表示画面の一例を示す図

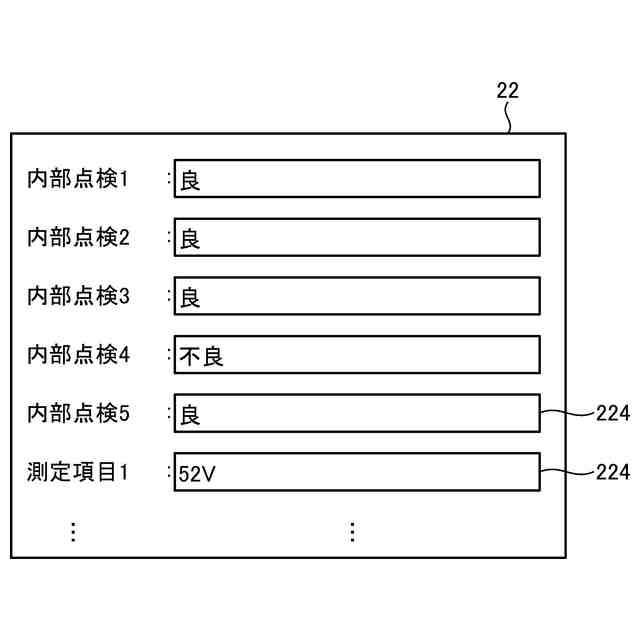

実施の形態１にかかる点検業務支援システムにおける点検結果の入力画面の一例を示す図
実施の形態１にかかる点検業務支援システムにおける点検結果の入力画面の他の例を示す図
実施の形態１にかかる点検業務支援システムにおける点検結果表の例を示す図
実施の形態１にかかる点検業務支援システムが備えるサーバのサーバ処理部における処理の手順の一例を示すフローチャート
実施の形態１にかかる点検業務支援システムが備える携帯端末装置の携帯端末処理部における処理の手順の一例を示すフローチャート
実施の形態１にかかる点検業務支援システムにおける点検作業の進捗情報を含む併合表示データによって表示される併合表示地図の一例を示す図
実施の形態１にかかる点検業務支援システムにおける点検作業の進捗情報を含む併合表示データによって表示される併合表示地図の他の例を示す図
実施の形態２における点検業務支援システムのサーバのサーバ処理部における処理の手順の一例を示すフローチャート
実施の形態２における点検業務支援システムの携帯端末装置の携帯端末処理部における処理の手順の一例を示すフローチャート
実施の形態２における点検作業の点検結果を含む併合表示データによって表示される併合表示地図の一例を示す図
実施の形態２における点検作業の点検結果を含む併合表示データによって表示される併合表示地図の他の例を示す図
実施の形態２における点検作業の進捗情報と点検作業の点検結果とを含む併合表示データによって表示される併合表示地図の一例を示す図
実施の形態３にかかる点検業務支援システムの構成の一例を示す図
実施の形態３にかかるサーバの構成の一例を示す図
実施の形態３にかかる管理端末装置の構成の一例を示す図
実施の形態３にかかる携帯端末装置の構成の一例を示す図
実施の形態３にかかる管理端末装置の管理端末表示部に表示された、リンク付き点検結果表の表示画面の一例を示す図
実施の形態３にかかる点検業務支援システムが備えるサーバのサーバ処理部における処理の手順の一例を示すフローチャート
実施の形態３にかかる点検業務支援システムが備えるサーバのサーバ処理部における処理の手順の一例を示すフローチャート
実施の形態３にかかる点検業務支援システムが備える管理端末装置の管理端末処理部における処理の手順の一例を示すフローチャート
実施の形態３にかかる点検業務支援システムにおける付属情報である地図の一例を示す図
実施の形態３にかかる点検業務支援システムにおける付属情報である地図３次元画像の表示画面の一例を示す図
実施の形態１から３にかかる制御部のそれぞれの機能をハードウェアで実現した構成を示す図
実施の形態１から３にかかる制御部のそれぞれの機能をソフトウェアで実現した構成を示す図
【発明を実施するための形態】
【０００９】
以下に、実施の形態にかかるサーバおよび点検業務支援システムを図面に基づいて詳細に説明する。
【００１０】
実施の形態１．

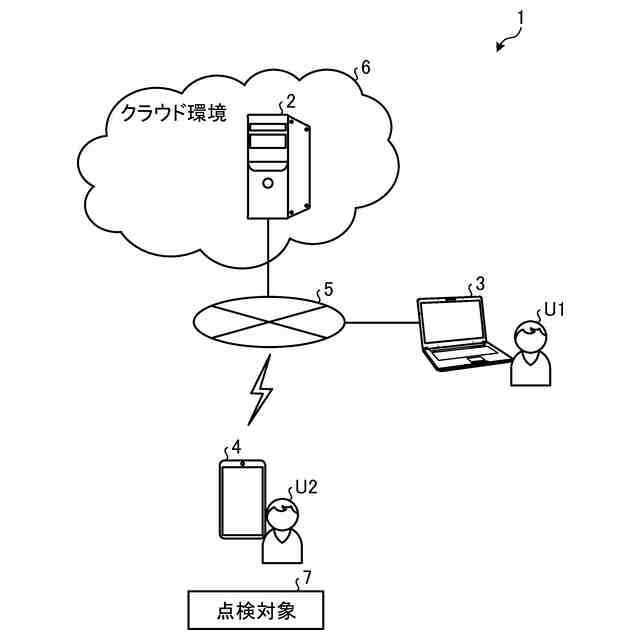

図１は、実施の形態１にかかる点検業務支援システムの構成の一例を示す図である。図１に示すように、実施の形態１にかかる点検業務支援システム１は、サーバ２と、管理端末装置３と、携帯端末装置４とを備え、施設および設備などの点検対象７に対する点検業務を支援する。点検対象７は、施設または設備である。施設は、例えば、ビル、浄水場、排水機場、プラント、または工場などである。設備は、発電機、空調機、またはポンプなどであるが、これらに限定されない。
（【００１１】以降は省略されています）
