公開番号2025130969
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028394
出願日2024-02-28
発明の名称光源装置及びプロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G03B 21/14 20060101AFI20250902BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】部品点数及び部品コストの低減を図る。
【解決手段】光源装置は、第1光を出射する第1光源と、第1光源の温度に対応する第1計測値を検出する第1センサーと、第1計測値に基づいて第1光源の出力を制御する制御部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１光を出射する第１光源と、
前記第１光源の温度に対応する第１計測値を検出する第１センサーと、
前記第１計測値に基づいて前記第１光源の出力を制御する制御部と、
を備える、光源装置。
続きを表示（約 1,800 文字）【請求項２】
前記制御部は、前記第１計測値に基づいて、前記第１光源に供給される第１駆動電流を制御することにより、前記第１光源の出力を制御する、請求項１に記載の光源装置。
【請求項３】
前記制御部は、前記第１計測値と、前記第１光源に対応して予め設定された第１係数と、前記第１光源の第１パワー設定値とに基づいて、前記第１駆動電流の設定値を算出する、請求項２に記載の光源装置。
【請求項４】
第２光を出射する第２光源と、
前記第２光源の温度に対応する第２計測値を検出する第２センサーと、
をさらに備え、
前記制御部は、前記第２計測値に基づいて前記第２光源の出力を制御する、請求項１に記載の光源装置。
【請求項５】
前記制御部は、
前記第１計測値に基づいて、前記第１光源に供給される第１駆動電流を制御することにより、前記第１光源の出力を制御し、
前記第２計測値に基づいて、前記第２光源に供給される第２駆動電流を制御することにより、前記第２光源の出力を制御する、
請求項４に記載の光源装置。
【請求項６】
前記制御部は、
第１表色系で表現される目標値と、前記第１表色系で表現され且つ前記第１光源に対応して予め設定された第１標準値と、前記第１表色系で表現され且つ前記第２光源に対応して予め設定された第２標準値とに基づいて、前記第１光源の第１パワー設定値と、前記第２光源の第２パワー設定値とを算出し、
前記第１計測値と、前記第１光源に対応して予め設定された第１係数と、前記第１パワー設定値とに基づいて、前記第１駆動電流の設定値を算出し、
前記第２計測値と、前記第２光源に対応して予め設定された第２係数と、前記第２パワー設定値とに基づいて、前記第２駆動電流の設定値を算出する、
請求項５に記載の光源装置。
【請求項７】
前記制御部は、前記第１パワー設定値及び前記第２パワー設定値を算出する前に、
前記第１計測値と、前記第１光源に対応して予め設定された第１補正係数とに基づいて、前記第１標準値を補正し、
前記第２計測値と、前記第２光源に対応して予め設定された第２補正係数とに基づいて、前記第２標準値を補正する、
請求項６に記載の光源装置。
【請求項８】
第３光を出射する第３光源と、
前記第３光源の温度に対応する第３計測値を検出する第３センサーと、
をさらに備え、
前記制御部は、前記第３計測値に基づいて前記第３光源の出力を制御する、請求項４に記載の光源装置。
【請求項９】
前記制御部は、
前記第１計測値に基づいて、前記第１光源に供給される第１駆動電流を制御することにより、前記第１光源の出力を制御し、
前記第２計測値に基づいて、前記第２光源に供給される第２駆動電流を制御することにより、前記第２光源の出力を制御し、
前記第３計測値に基づいて、前記第３光源に供給される第３駆動電流を制御することにより、前記第３光源の出力を制御する、
請求項８に記載の光源装置。
【請求項１０】
前記制御部は、
第１表色系で表現される目標値と、前記第１表色系で表現され且つ前記第１光源に対応して予め設定された第１標準値と、前記第１表色系で表現され且つ前記第２光源に対応して予め設定された第２標準値と、前記第１表色系で表現され且つ前記第３光源に対応して予め設定された第３標準値とに基づいて、前記第１光源の第１パワー設定値と、前記第２光源の第２パワー設定値と、前記第３光源の第３パワー設定値とを算出し、
前記第１計測値と、前記第１光源に対応して予め設定された第１係数と、前記第１パワー設定値とに基づいて、前記第１駆動電流の設定値を算出し、
前記第２計測値と、前記第２光源に対応して予め設定された第２係数と、前記第２パワー設定値とに基づいて、前記第２駆動電流の設定値を算出し、
前記第３計測値と、前記第３光源に対応して予め設定された第３係数と、前記第３パワー設定値とに基づいて、前記第３駆動電流の設定値を算出する、
請求項９に記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光源装置及びプロジェクターに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、外部の照度を計測する外部光量センサーと、光変調素子を経た光源からの光の光量を計測する内部光量センサーとを備え、これら２つのセンサーから得られる計測値に基づいて、光源の光量及び画像の輝度の少なくとも一方を調整するプロジェクターが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１５４１６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の従来技術では、２つの光量センサーをプロジェクターに設ける必要があるため、部品点数及び部品コストの増加を招く。
【課題を解決するための手段】
【０００５】
本発明の一つの態様の光源装置は、第１光を出射する第１光源と、前記第１光源の温度に対応する第１計測値を検出する第１センサーと、前記第１計測値に基づいて前記第１光源の出力を制御する制御部と、を備える。
【０００６】
本発明の一つの態様のプロジェクターは、上記態様の光源装置と、前記光源装置から出射される光を変調する光変調素子と、前記光変調素子によって変調された前記光を投射する投射光学系と、を備える。
【図面の簡単な説明】
【０００７】
第１実施形態の光源装置の構成を模式的に示すブロック図である。
光源出力の測定結果の一例を示す図である。
第２実施形態の光源制御処理を示すフローチャートである。
第２実施形態の光源装置の構成を模式的に示すブロック図である。
第２実施形態の光源制御処理を示すフローチャートである。
第３実施形態の光源装置の構成を模式的に示すブロック図である。
第３実施形態の光源制御処理を示すフローチャートである。
光源装置を備えるプロジェクターの構成を模式的に示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示の一実施形態について図面を参照しながら説明する。
なお、以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
【０００９】
［光源装置の第１実施形態］

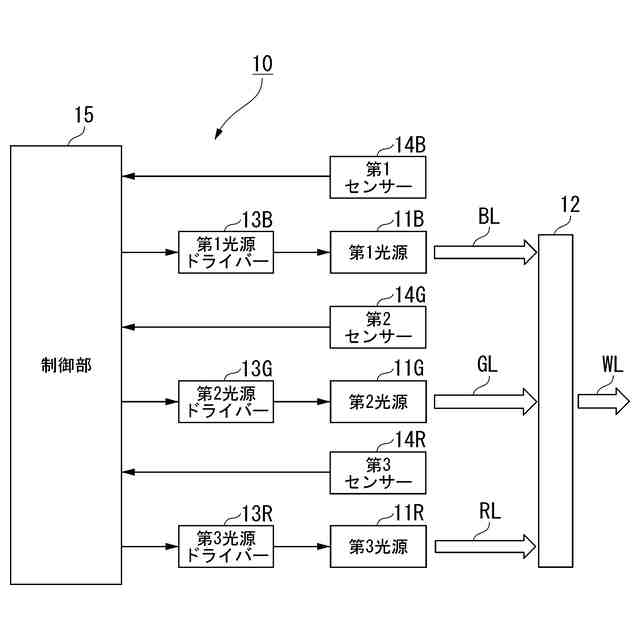

図１は、第１実施形態における光源装置１０の構成を模式的に示すブロック図である。図１に示すように、光源装置１０は、第１光源１１Ｂと、第２光源１１Ｇと、第３光源１１Ｒと、光合成部１２と、第１光源ドライバー１３Ｂと、第２光源ドライバー１３Ｇと、第３光源ドライバー１３Ｒと、第１センサー１４Ｂと、第２センサー１４Ｇと、第３センサー１４Ｒと、制御部１５と、を備える。
【００１０】
第１光源１１Ｂは、第１光ＢＬを出射する。一例として、第１光源１１Ｂは、青色光を第１光ＢＬとして出射する。例えば、第１光源１１Ｂは、青色光を第１光ＢＬとして出射するために、１つ以上の青色レーザーダイオードを含んでいてもよい。第１光源１１Ｂには、第１光源ドライバー１３Ｂから第１駆動電流が供給される。第１光源１１Ｂの出力は、第１駆動電流によって制御される。
（【００１１】以降は省略されています）
