公開番号2025130921
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028319
出願日2024-02-28
発明の名称電池モジュール
出願人株式会社AESCジャパン
代理人個人,個人
主分類H01M 50/35 20210101AFI20250902BHJP(基本的電気素子)
要約【課題】電池セルから発生したガスを電池モジュールの所望の位置から効率的に排出する。
【解決手段】電池モジュール10は、複数の電池セル100及び第1プレート510を備えている。複数の電池セル100は、所定方向に並んでいる。第1プレート510は、複数の電池セル100が位置する内部空間IS及び複数の電池セル100に対して外側に位置する外部空間ESの間に存在する中空空間HSと、中空空間HS及び内部空間ISを互いに連通する内部孔513と、中空空間HS及び外部空間ESを互いに連通する外部孔517と、を画定している。内部孔513及び外部孔517の一方と、内部空間IS及び外部空間ESを結ぶ方向に内部孔513及び外部孔517の他方と重なって第1プレート510の内部孔513及び外部孔517と略同一面に位置する部分と、が当該所定方向に互いにずれて位置している。
【選択図】図3
特許請求の範囲【請求項１】
所定方向に並ぶ複数の電池セルと、
前記複数の電池セルが位置する一方の空間及び前記複数の電池セルに対して外側に位置する他方の空間の間に存在する中空空間と、前記中空空間及び前記一方の空間を互いに連通する一方の孔と、前記中空空間及び前記他方の空間を互いに連通する他方の孔と、を画定する構造体と、
を備え、
前記一方の孔及び前記他方の孔の一方と、前記一方の空間及び前記他方の空間を結ぶ方向に前記一方の孔及び前記他方の孔の他方と重なって前記構造体の前記一方の孔及び前記他方の孔の前記一方と略同一面に位置する部分と、が前記所定方向に互いにずれて位置している、電池モジュール。
続きを表示（約 180 文字）【請求項２】
複数の前記一方の孔及び複数の前記他方の孔の少なくとも一方が前記所定方向に並んでいる、請求項１に記載の電池モジュール。
【請求項３】
前記複数の電池セルに電気的に接続された配線をさらに備え、
前記他方の孔及び前記配線は、前記所定方向に垂直な方向の互いに反対側に位置している、請求項１又は２に記載の電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池モジュールに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、様々な電池モジュールが開発されている。電池モジュールは、電池セルと、電池セルを収容する筐体と、を備えている。
【０００３】
特許文献１には、電池モジュールについて記載されている。電池モジュールは、電池セルと、電池セルを収容するモジュールケースと、モジュールケースの側面に形成されたガスベンティング構造体と、を備えている。ガスベンティング構造体は、第１隔壁と、第１隔壁からモジュールのケースの外側に離間した第２隔壁と、を有している。第１隔壁は、第１ガスベンティングホールと、第１ガスベンティングホールを覆う第１メッシュ構造体と、を含んでいる。第２隔壁は、第２ガスベンティングホールと、第２ガスベンティングホールを覆う第２メッシュ構造体と、を含んでいる。第１ガスベンティングホール及び第２ガスベンティングホールは、互いに対向しない領域に配置されている。
【先行技術文献】
【特許文献】
【０００４】
特表２０２３－５１３５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電池モジュールでは、電池セルの異常によって、電池セルから比較的高温のガスが発生することがある。特許文献１に記載されているように、このガスは、構造体によって電池モジュールから排出されることがある。この構造体には、上記ガスを電池モジュールの所望の位置から効率的に排出することが必要とされることがある。
【０００６】
本発明の目的の一例は、電池セルから発生したガスを電池モジュールの所望の位置から効率的に排出することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００７】
本発明の一態様は、以下のとおりである。
１．所定方向に並ぶ複数の電池セルと、
前記複数の電池セルが位置する一方の空間及び前記複数の電池セルに対して外側に位置する他方の空間の間に存在する中空空間と、前記中空空間及び前記一方の空間を互いに連通する一方の孔と、前記中空空間及び前記他方の空間を互いに連通する他方の孔と、を画定する構造体と、
を備え、
前記一方の孔及び前記他方の孔の一方と、前記一方の空間及び前記他方の空間を結ぶ方向に前記一方の孔及び前記他方の孔の他方と重なって前記構造体の前記一方の孔及び前記他方の孔の前記一方と略同一面に位置する部分と、が前記所定方向に互いにずれて位置している、電池モジュール。
２．複数の前記一方の孔及び複数の前記他方の孔の少なくとも一方が前記所定方向に並んでいる、１．に記載の電池モジュール。
３．前記複数の電池セルに電気的に接続された配線をさらに備え、
前記他方の孔及び前記配線は、前記所定方向に垂直な方向の互いに反対側に位置している、１．又は２．に記載の電池モジュール。
【発明の効果】
【０００８】
本発明の上記態様によれば、電池セルから発生したガスを電池モジュールの所望の位置から効率的に排出することができる。
【図面の簡単な説明】
【０００９】
実施形態に係る電池モジュールの上方分解斜視図である。

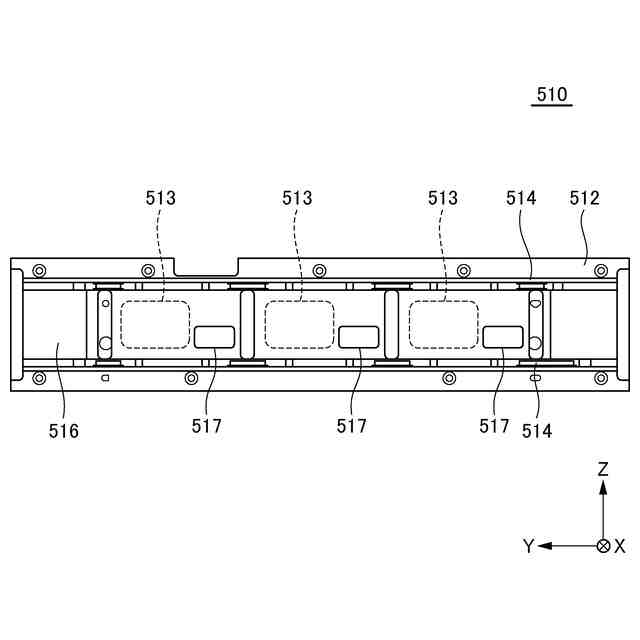

実施形態に係る第１プレートの一部の前面図である。
実施形態に係る電池セル及び第１プレートの側面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について、図面を用いて説明する。すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
（【００１１】以降は省略されています）
