公開番号2025129976
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024027004
出願日2024-02-26
発明の名称リアクトル、コンバータ、および電力変換装置
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01F 37/00 20060101AFI20250829BHJP(基本的電気素子)
要約【課題】大電流の使用環境下でも高いインダクタンスを保ち、かつ低損失であるリアクトルを提供する。
【解決手段】コイルと磁性コアとを備え、磁性コアは、コイルの内部に配置されたミドルコア部と、ミドルコア部の第1端部および第2端部の各々につながるように配置される第1エンドコア部および第2エンドコア部と、を有し、コイルの外周面は、磁性コアから露出されている部分を有し、第1端部および第2端部の各々は、第1部位と、第1部位よりも比透磁率の高い第2部位と、を有し、第1エンドコア部および第2エンドコア部は、第1部位につながっている第1部位と、第2部位につながっている第2部位と、を有し、第1エンドコア部および第2エンドコア部の第2部位の比透磁率は、第1エンドコア部および第2エンドコア部の第1部位の比透磁率よりも高い、リアクトル。
【選択図】図3
特許請求の範囲【請求項１】
コイルと、
環状の平面形状を有する磁性コアと、を備え、
前記磁性コアは、
前記コイルの内部に配置されたミドルコア部と、
前記ミドルコア部の第１端部および第２端部の各々につながるように前記コイルの第１端面および第２端面の各々に向かい合って配置される第１エンドコア部および第２エンドコア部と、を有し、
前記コイルの外周面は、前記磁性コアから露出されている部分を有し、
前記第１端部および前記第２端部の各々は、
第１部位と、
前記第１部位よりも比透磁率の高い第２部位と、を有し、
前記第１エンドコア部および前記第２エンドコア部は、
前記第１部位につながっている第１部位と、
前記第２部位につながっている第２部位と、を有し、
前記第１エンドコア部および前記第２エンドコア部の前記第２部位の比透磁率は、前記第１エンドコア部および前記第２エンドコア部の前記第１部位の比透磁率よりも高い、
リアクトル。
続きを表示（約 950 文字）【請求項２】
前記第２部位の比透磁率は、５０以上５００以下である、請求項１に記載のリアクトル。
【請求項３】
前記第１部位の比透磁率は、５以上５０以下である、請求項２に記載のリアクトル。
【請求項４】
前記第２部位は、軟磁性粉末の圧粉成形体で構成されている、請求項３に記載のリアクトル。
【請求項５】
前記第１部位は、樹脂中に軟磁性粉末が分散された複合材料の成形体で構成されている、請求項４に記載のリアクトル。
【請求項６】
前記ミドルコア部の前記第２部位の各々は、前記第１端部および前記第２端部の各々の幅に沿った方向の中央に設けられている、請求項５に記載のリアクトル。
【請求項７】
前記ミドルコア部の前記第２部位の各々は、前記第１端部および前記第２端部の各々の幅に沿った方向の両端に設けられている、請求項５に記載のリアクトル。
【請求項８】
前記ミドルコア部の前記第２部位の各々は、前記第１端部および前記第２端部の各々の幅に沿った方向のいずれかの端部に設けられている、請求項５に記載のリアクトル。
【請求項９】
前記第１エンドコア部および前記第２エンドコア部の各々の前記第２部位は、前記第１エンドコア部および前記第２エンドコア部の各々の厚さの中央に設けられている、請求項５に記載のリアクトル。
【請求項１０】
前記ミドルコア部の前記第２部位の各々は、前記第１端部および前記第２端部の各々の幅に沿った方向の中央、かつ厚さに沿った方向の中央に設けられていて、
前記第１エンドコア部および前記第２エンドコア部の各々の前記第２部位は、前記コイルの軸方向からみた際、
前記ミドルコア部の前記第２部位に重なる重複部と、
前記ミドルコア部の前記第２部位に重なることなく前記重複部から前記第１エンドコア部および前記第２エンドコア部の各々の幅に沿った方向の外側に向かって延びる延長部と、を有し、
前記重複部の各々は、前記ミドルコア部の前記第２部位の各々につながっている、請求項５に記載のリアクトル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、リアクトル、コンバータ、および電力変換装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１のリアクトルの磁性コアは、第一コア片と第二コア片とを組み合わせて構成されるコア片を備える。第一コア片は、樹脂中に軟磁性粉末が分散してなる複合材料の成形体で構成されている。第二コア片は、軟磁性粉末の圧粉成形体で構成されている。コア片は、金型に第二コア片を配置し、その第二コア片の周囲に第一コア片を成形することで製造される。以下では、上記複合材料の成形体で構成された部位を第１部位、上記圧粉成形体で構成された部位を第２部位と呼ぶ。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－４５１６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
第１部位と第２部位とを組み合わせたコア片を用いて、大電流の使用環境下でも高いインダクタンスを保ち、かつ低損失であるリアクトルを製造することが求められる。互いに異なる材質の第１部位と第２部位とを組み合わせたコア片では、第１部位と第２部位とが良好に接合されることが求められる。
【０００５】
本開示は、大電流の使用環境下でも高いインダクタンスを保ち、かつ低損失であるリアクトルを提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本開示のリアクトルは、コイルと、環状の平面形状を有する磁性コアと、を備える。前記磁性コアは、前記コイルの内部に配置されたミドルコア部と、前記ミドルコア部の第１端部および第２端部の各々につながるように前記コイルの第１端面および第２端面の各々に向かい合って配置される第１エンドコア部および第２エンドコア部と、を有する。前記コイルの外周面は、前記磁性コアから露出されている部分を有する。前記第１端部および前記第２端部の各々は、第１部位と、前記第１部位よりも比透磁率の高い第２部位と、を有する。前記第１エンドコア部および前記第２エンドコア部は、前記第１部位につながっている第１部位と、前記第２部位につながっている第２部位と、を有する。前記第１エンドコア部および前記第２エンドコア部の前記第２部位の比透磁率は、前記第１エンドコア部および前記第２エンドコア部の前記第１部位の比透磁率よりも高い。
【発明の効果】
【０００７】
本開示のリアクトルは、大電流の使用環境下でも高いインダクタンスを保ち、かつ低損失である。
【図面の簡単な説明】
【０００８】

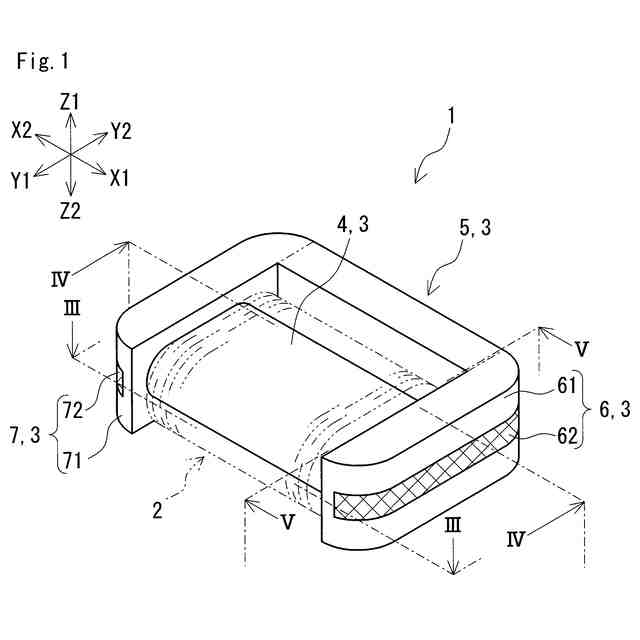

図１は、実施形態１のリアクトルの概略を示す斜視図である。

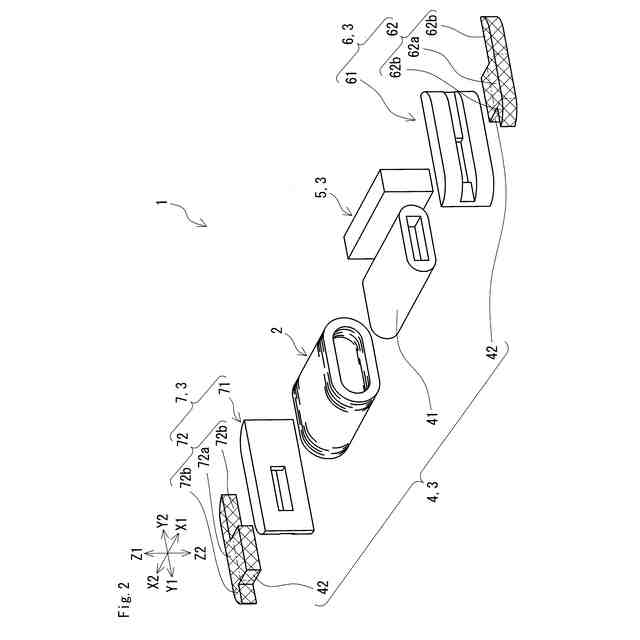

図２は、実施形態１のリアクトルを分解した状態の概略を示す斜視図である。

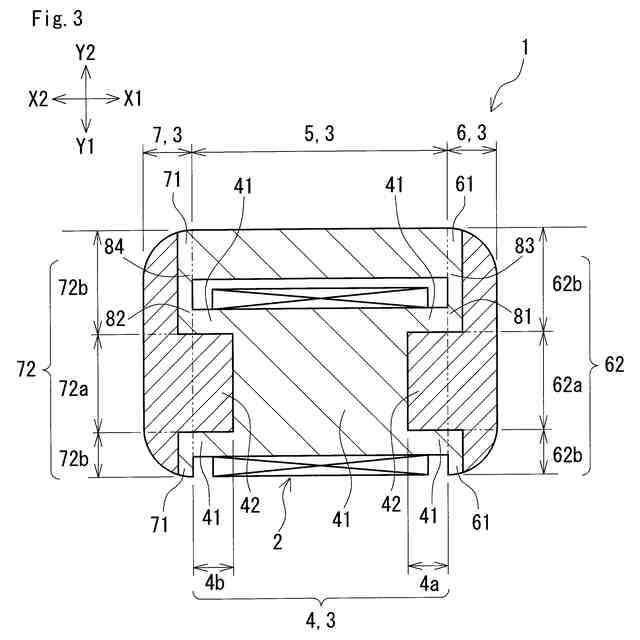

図３は、図１のＩＩＩ－ＩＩＩ断面図である。

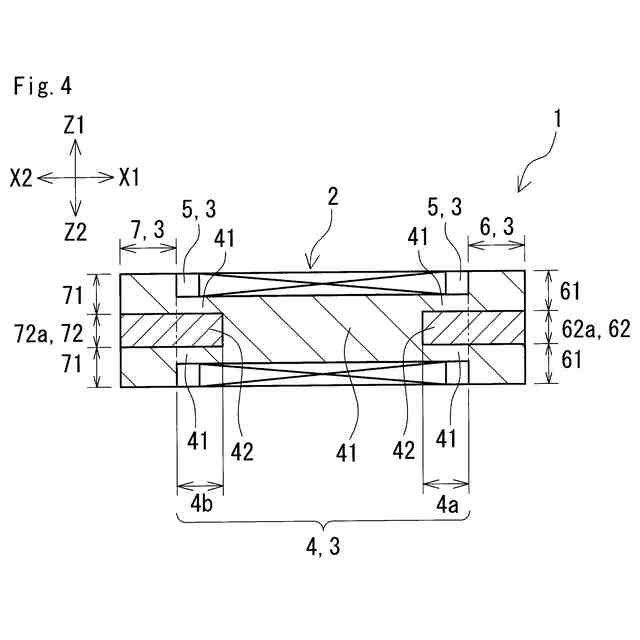

図４は、図１のＩＶ－ＩＶ断面図である。

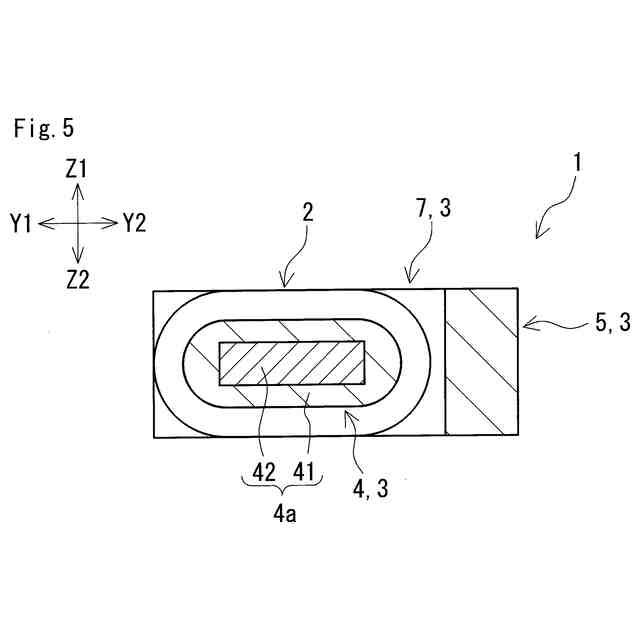

図５は、図１のＶ－Ｖ断面図である。

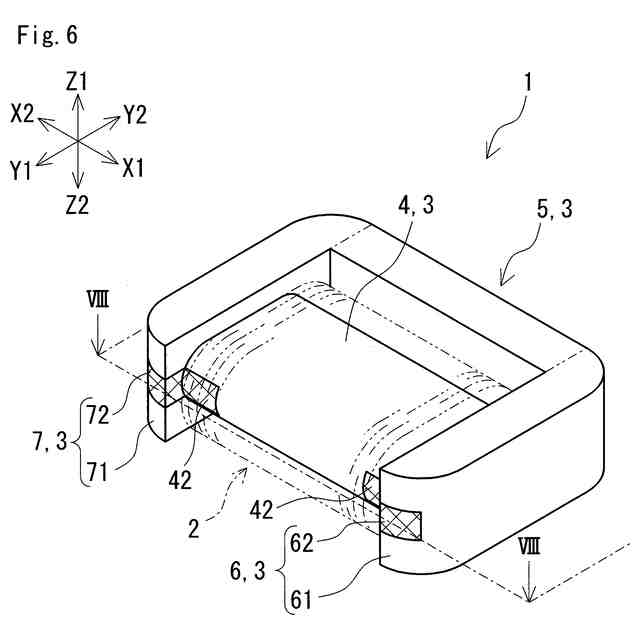

図６は、実施形態２のリアクトルの概略を示す斜視図である。

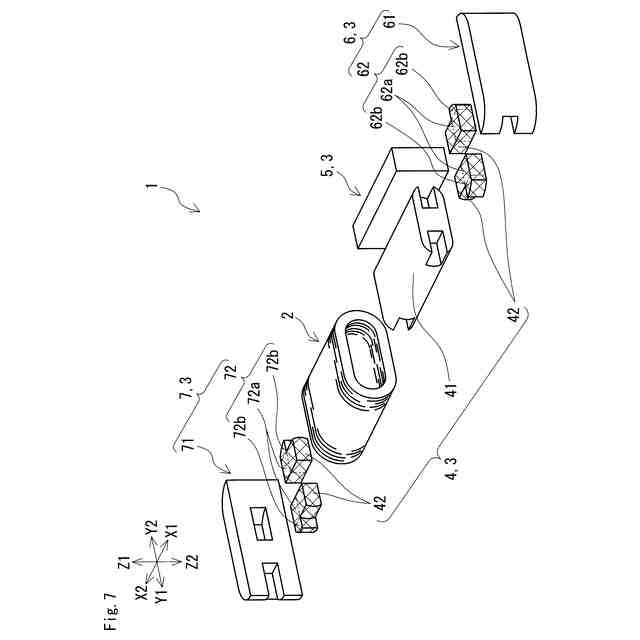

図７は、実施形態２のリアクトルを分解した状態の概略を示す斜視図である。
図８は、図６のＶＩＩＩ－ＶＩＩＩ断面図である。

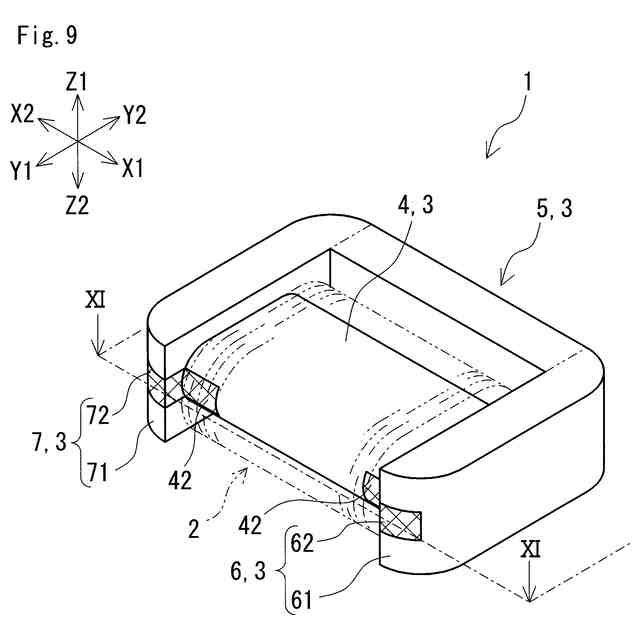

図９は、実施形態３のリアクトルの概略を示す斜視図である。
図１０は、実施形態３のリアクトルを分解した状態の概略を示す斜視図である。
図１１は、図９のＸＩ－ＸＩ断面図である。
図１２は、ハイブリッド自動車の電源系統を模式的に示す構成図である。
図１３は、コンバータを備える電力変換装置の一例を示す回路図である。
【発明を実施するための形態】
【０００９】
《本開示の実施形態の説明》
最初に本開示の実施態様を列記して説明する。
【００１０】
（１）本開示の一形態に係るリアクトルは、コイルと、環状の平面形状を有する磁性コアと、を備える。前記磁性コアは、前記コイルの内部に配置されたミドルコア部と、前記ミドルコア部の第１端部および第２端部の各々につながるように前記コイルの第１端面および第２端面の各々に向かい合って配置される第１エンドコア部および第２エンドコア部と、を有する。前記コイルの外周面は、前記磁性コアから露出されている部分を有する。前記第１端部および前記第２端部の各々は、第１部位と、前記第１部位よりも比透磁率の高い第２部位と、を有する。前記第１エンドコア部および前記第２エンドコア部は、前記第１部位につながっている第１部位と、前記第２部位につながっている第２部位と、を有する。前記第１エンドコア部および前記第２エンドコア部の前記第２部位の比透磁率は、前記第１エンドコア部および前記第２エンドコア部の前記第１部位の比透磁率よりも高い。
（【００１１】以降は省略されています）
