特許ウォッチ

公開番号2025129308
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2025112372,2023509294
出願日2025-07-02,2022-03-24
発明の名称消臭性組成物及び消臭性構造物
出願人東ソー株式会社,公益財団法人相模中央化学研究所
代理人弁理士法人T.S.パートナーズ,個人,個人,個人
主分類A61L 9/01 20060101AFI20250828BHJP(医学または獣医学;衛生学)
要約【課題】水洗や洗濯をした場合でも、従来技術より優れたアルデヒド捕捉効果を示す消臭性組成物を提供する。
【解決手段】アミノオキシアルキル基を化学結合により担持させた担体とバインダー樹脂とを含むことを特徴とする消臭性組成物を用いる。
【選択図】なし
特許請求の範囲【請求項１】
アミノオキシアルキル基を化学結合により担持させた担体とバインダー樹脂とを含み、

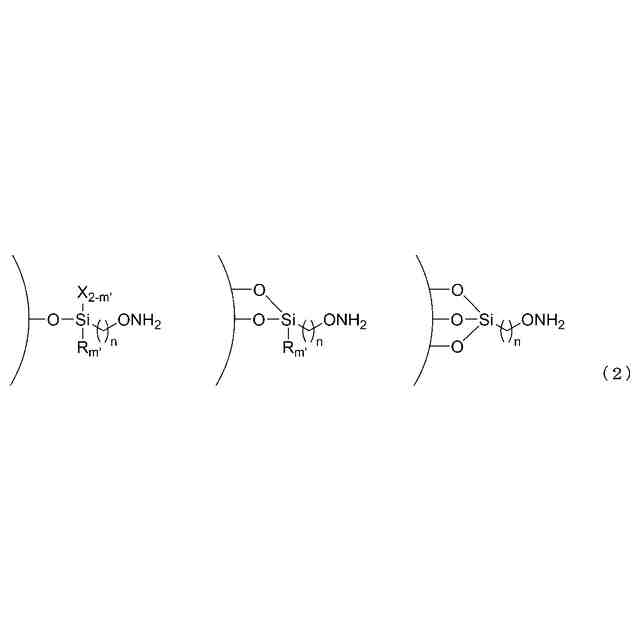

前記のアミノオキシアルキル基を化学結合により担持させた担体が、下記一般式（２）で示されるいずれかの構造を有する担体であることを特徴とする消臭性組成物。
TIFF
2025129308000011.tif
38
170
（式中、Ｒは、炭素数１～４のアルキル基を表す。Ｘは、炭素数１～４のアルコキシ基を表す。ｍ’は、０～２の整数を表す。ｎは、１～１２の整数を表す。）
続きを表示（約 630 文字）【請求項２】
Ｒが、メチル基であり、Ｘが、メトキシ基、エトキシ基、プロポキシ基、又はイソプロポキシ基である、請求項１に記載の消臭性組成物。
【請求項３】
ｎが、３又は１１である、請求項１に記載の消臭性組成物。
【請求項４】

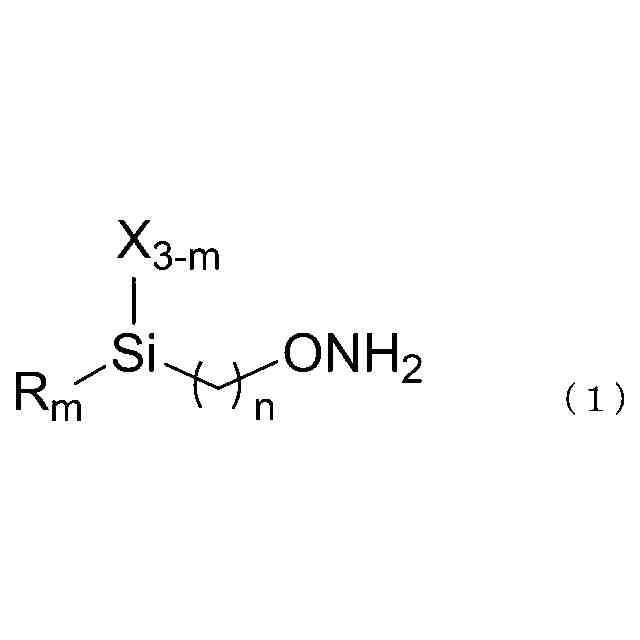

前記のアミノオキシアルキル基を化学結合により担持させた担体が、下記一般式（１）で表される化合物と表面に水酸基を有する担体との反応生成物である、請求項１に記載の消臭性組成物。
TIFF
2025129308000012.tif
30
87
（式中、Ｒは、炭素数１～４のアルキル基を表す。Ｘは、炭素数１～４のアルコキシ基を表す。ｍは、０～２の整数を表し、ｎは、１～１２の整数を表す。）
【請求項５】
Ｒが、メチル基であり、Ｘが、メトキシ基、エトキシ基、プロポキシ基、又はイソプロポキシ基である、請求項４に記載の消臭性組成物。
【請求項６】
ｎが、３又は１１である、請求項４に記載の消臭性組成物。
【請求項７】
前記担体が、シリカゲル、アルミナ、ゼオライト、マグネシア、チタニア、ジルコニア、セリア、珪藻土、活性炭、セルロース、又はヒドロキシアパタイトである、請求項１～６のいずれかに記載の消臭性組成物。
【請求項８】
前記担体が、シリカゲルである、請求項１～６のいずれかに記載の消臭性組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、消臭性組成物及び消臭性構造物に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
アセトアルデヒドやホルムアルデヒド等のアルデヒド類は、生活環境における代表的な臭気物質であり、臭い閾値が極めて低いために低濃度でも不快臭の原因となる。これらのアルデヒド類は屋内や自動車内において合成樹脂、合板、タバコの煙等から発生し、シックハウス症候群やシックカー症候群の原因となることが知られている。また、これらのアルデヒド類は発癌性も疑われており、人が日常的にこれらに曝されると、健康を害するリスクがある。そのため、厚生労働省により室内濃度指針値として、アセトアルデヒドは０．０３ｐｐｍ、ホルムアルデヒドは０．０８ｐｐｍと規定されている。したがって、アルデヒド類を速やかに且つ持続的に除去する手段が求められている。
【０００３】
アセトアルデヒドやホルムアルデヒド等の低級アルデヒドは沸点が低いため、消臭剤として汎用されるシリカゲルや活性炭等の無機系多孔質材では捕捉効率が低い。そこで、ヒドラジン誘導体、アミン、アミノ酸、又は尿素誘導体等からなるアルデヒド捕捉剤とアルデヒド類を化学反応させることによりアルデヒド類を捕捉する方法が開示されている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平４－３５８５３６号公報
特開平１１－４８７９号公報
特開２０１８－１０８３６０公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の特許文献１～３に記載の方法は、捕捉効率が必ずしも十分ではなく、また、耐水性が十分ではないために、樹脂や繊維をはじめとする基材へ塗布した捕捉剤が水洗や洗濯によって溶出し、性能が低下するなどの問題があった。
【０００６】
本発明は、かかる従来技術の背景に鑑み、水洗や洗濯をした場合でも、従来技術より優れたアルデヒド捕捉効果を示す消臭性組成物を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決すべく鋭意検討した結果、特定の消臭性組成物が、耐水性に優れることを見出し、本発明を完成させるに至った。
【０００８】
すなわち本発明は、以下の実施形態を含むものである。
［１］
アミノオキシアルキル基を化学結合により担持させた担体とバインダー樹脂とを含むことを特徴とする消臭性組成物。
［２］
アミノオキシアルキル基を化学結合により担持させた前記担体が、下記一般式（２）で示されるいずれかの構造を有する、前記［１］に記載の消臭性組成物。
【０００９】
TIFF
2025129308000001.tif
38
170
【００１０】
（式中、Ｒは、炭素数１～４のアルキル基を表す。Ｘは、炭素数１～４のアルコキシ基を表す。ｍ’は、０～２の整数を表す。ｎは、１～１２の整数を表す。）
［３］
Ｒが、メチル基であり、Ｘが、メトキシ基、エトキシ基、プロポキシ基、又はイソプロポキシ基である、前記［２］に記載の消臭性組成物。
［４］
ｎが、３又は１１である、前記［２］に記載の消臭性組成物。
［５］
アミノオキシアルキル基を化学結合により担持させた前記担体が、下記一般式（１）で表される化合物と表面に水酸基を有する無機担体又は高分子担体との反応生成物である、前記［１］又は［２］に記載の消臭性組成物。
（【００１１】以降は省略されています）

関連特許
