公開番号2025127607
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024388
出願日2024-02-21
発明の名称香味吸引物品用のパッケージの検査装置
出願人日本たばこ産業株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G01B 11/06 20060101AFI20250826BHJP(測定;試験)
要約【課題】シートに形成される脆弱線のプロファイルを測定して脆弱線の良否を連続的に判定し、パッケージの品質を容易に且つ確実に向上させることができる、香味吸引物品用のパッケージの検査装置を提供する。
【解決手段】検査装置60は、香味吸引物品24をシート1で包むパッケージ10を検査するものであり、シート1は、パッケージ10の密封性を確保するバリア層12と、バリア層12に貼り付けて積層される紙層14と、紙層14の厚みtを減じる脆弱線16とを有し、搬送経路6を搬送中のシート1にレーザ光L1を連続的に照射し、発生するレーザ反射光L2を受光し、レーザ反射光L2に基づいて脆弱線16のプロファイルを測定する測定ユニット62と、測定ユニット62で測定したプロファイルに基づいて、脆弱線16の良否を判定する制御ユニット64と、制御ユニット64で不良と判定したシート1を搬送経路6から排除する排除ユニット68とを備える。
【選択図】図1
特許請求の範囲【請求項１】
香味吸引物品をシートで包むパッケージの検査装置であって、
前記シートは、前記パッケージの密封性を確保するバリア層と、前記バリア層に貼り付けて積層される紙層と、前記紙層の厚みを減じる脆弱線とを有し、
搬送経路を搬送中の前記シートにレーザ光を連続的に照射し、発生するレーザ反射光を受光し、前記レーザ反射光に基づいて前記脆弱線のプロファイルを測定する測定ユニットと、
前記測定ユニットで測定した前記プロファイルに基づいて、前記脆弱線の良否を判定する制御ユニットと、
前記制御ユニットで不良と判定した前記シートを前記搬送経路から排除する排除ユニットと
を備える、香味吸引物品用のパッケージの検査装置。
続きを表示（約 1,200 文字）【請求項２】
前記測定ユニットは、前記レーザ反射光に基づいて、前記紙層の厚み方向における前記脆弱線の深さを測定し、
前記制御ユニットは、前記脆弱線の前記深さが所定の第１閾値よりも大きいか否かを判定し、
前記制御ユニットにおいて前記深さが前記第１閾値よりも大きいと判定されたとき、前記排除ユニットは、前記搬送経路から判定対象の前記シートを排除する、請求項１に記載の香味吸引物品用のパッケージの検査装置。
【請求項３】
前記制御ユニットは、前記脆弱線の前記深さが所定の第２閾値よりも小さいか否かを判定し、
前記制御ユニットにおいて前記深さが前記第２閾値よりも小さいと判定されたとき、前記排除ユニットは、前記搬送経路から判定対象の前記シートを排除する、請求項２に記載の香味吸引物品用のパッケージの検査装置。
【請求項４】
前記測定ユニットは、前記レーザ反射光に基づいて、前記脆弱線の延設方向と交差する幅方向における幅を測定し、
前記制御ユニットは、前記脆弱線の前記幅が所定の第３閾値よりも大きいか否かを判定し、
前記制御ユニットにおいて前記幅が前記第３閾値よりも大きいと判定されたとき、前記排除ユニットは、前記搬送経路から判定対象の前記シートを排除する、請求項１に記載の香味吸引物品用のパッケージの検査装置。
【請求項５】
前記制御ユニットは、前記脆弱線の前記幅が所定の第４閾値よりも小さいか否かを判定し、
前記制御ユニットにおいて前記幅が前記第４閾値よりも小さいと判定されたとき、前記排除ユニットは、前記搬送経路から判定対象の前記シートを排除する、請求項４に記載の香味吸引物品用のパッケージの検査装置。
【請求項６】
前記測定ユニットは、前記レーザ反射光の反射角度及び減衰量に基づいて、前記脆弱線の前記プロファイルを測定する、請求項１から５の何れか一項に記載の香味吸引物品用のパッケージの検査装置。
【請求項７】
前記制御ユニットは、前記脆弱線が形成されていない前記シートのプロファイルのデータに基づき作成される基準モデル線と、前記判定に際し取得した前記脆弱線のデータに基いて生成した生成線とを比較することにより、前記脆弱線の前記プロファイルの数値を算出する、請求項６に記載の香味吸引物品用のパッケージの検査装置。
【請求項８】
前記パッケージは、その外周回りにおいて前記シートに形成された分離帯と、前記分離帯において前記紙層に接着された開封テープとを備え、
前記脆弱線は、前記開封テープの長手方向に沿って前記分離帯の少なくとも一部を画定する位置に形成され、前記開封テープを前記シートから引き剥がすことにより、前記分離帯を前記シートから切り離して前記パッケージを開封可能とし、
前記測定ユニットは、前記レーザ反射光に基づいて当該脆弱線のプロファイルを測定する、請求項１に記載の香味吸引物品用のパッケージの検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、香味吸引物品用のパッケージの検査装置に関し、詳しくは、香味吸引物品を包むシートの検査装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、シガレットの束を包材であるシートで包むパッケージが開示されている。パッケージは、その外周回りにおいてシートに形成された分離帯と、分離帯に貼り付けられた開封テープとを備えている。分離帯は、開封テープの長手方向に沿って形成された一対の脆弱線（分離線）より領域が画定され、パッケージを開封するためには、開封テープの先端をつまみ、各脆弱線において分離帯を開封テープとともにシートから切り離す。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２００９／１４８０３７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シートは、パッケージの密封性を確保するためのバリア層と、バリア層に貼り付けて積層される紙層とを有する。脆弱線は、紙層の厚みを減じることにより形成される。具体的には、脆弱線は、紙層にレーザで切込みを入れたり、或いはエンボス加工を行ったりして紙層を薄くして弱化することにより形成される。しかし、例えば、脆弱線の深さが紙層を超えるほど深くなると、バリア層が損傷し、パッケージの密封性が確保できなくなる。このような不良となるシートをその搬送中、すなわちインラインで、都度自動で排除することにより、パッケージの品質を向上させることが求められている。
【０００５】
本発明は、このような課題に鑑みてなされたもので、包材であるシートの搬送中において、シートに形成される脆弱線のプロファイルを測定して脆弱線の良否を連続的に判定し、不良となるシートを都度自動で排除することにより、パッケージの品質を容易に且つ確実に向上させることができる、香味吸引物品用のパッケージの検査装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するべく、一態様に係る香味吸引物品用のパッケージの検査装置は、香味吸引物品をシートで包むパッケージを検査するものであり、シートは、パッケージの密封性を確保するバリア層と、バリア層に貼り付けて積層される紙層と、紙層の厚みを減じる脆弱線とを有し、搬送経路を搬送中のシートにレーザ光を連続的に照射し、発生するレーザ反射光を受光し、レーザ反射光に基づいて脆弱線のプロファイルを測定する測定ユニットと、測定ユニットで測定したプロファイルに基づいて、脆弱線の良否を判定する制御ユニットと、制御ユニットで不良と判定したシートを搬送経路から排除する排除ユニットとを備える。
【発明の効果】
【０００７】
上記態様によれば、包材であるシートの搬送中において、シートに形成される脆弱線のプロファイルを測定して脆弱線の良否を連続的に判定し、不良となるシートを都度自動で排除することにより、パッケージの品質を容易に且つ確実に向上させることができる。
【図面の簡単な説明】
【０００８】
香味吸引物品用のパッケージに用いるシートの加工機の概略図である。

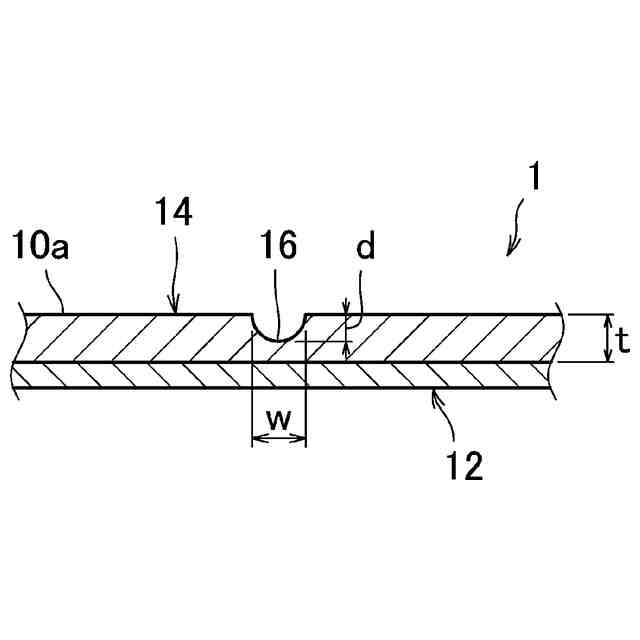

シートの部分的な断面図である。

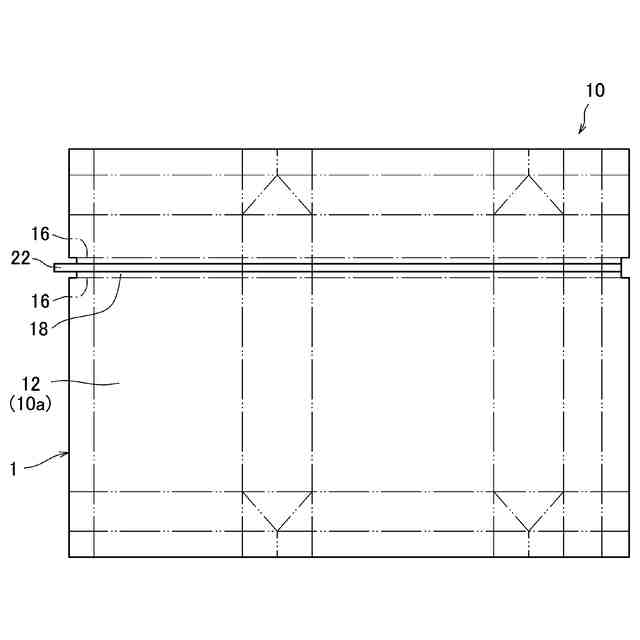

パッケージを展開したときのシートの平面図である。
開封前のパッケージの斜視図である。

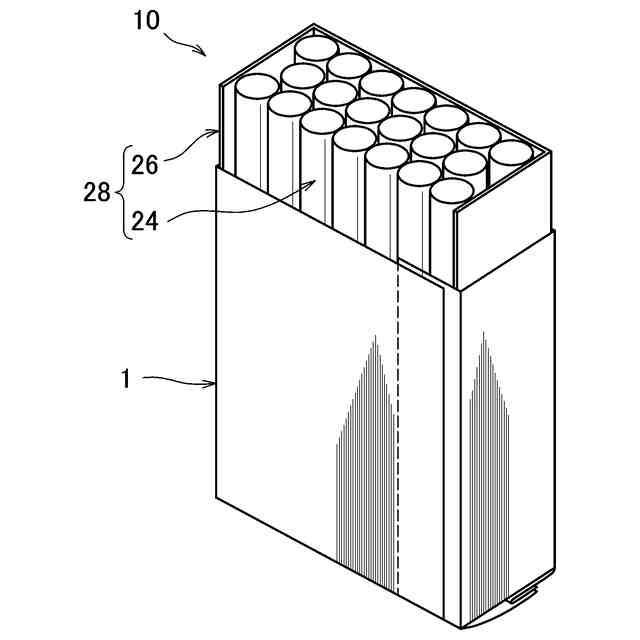

開封後のパッケージの斜視図である。

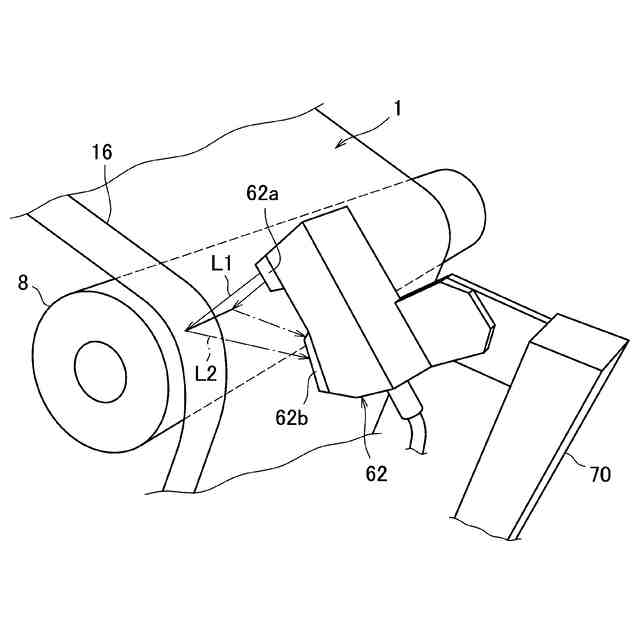

シートを測定中の測定ユニットの斜視図である。
表示設定ユニットに表示される脆弱線の画像である。
表示設定ユニットに表示される脆弱線の深さ及び幅を表したグラフである。
脆弱線の良否を判定するためのフローチャートである。
【発明を実施するための形態】
【０００９】

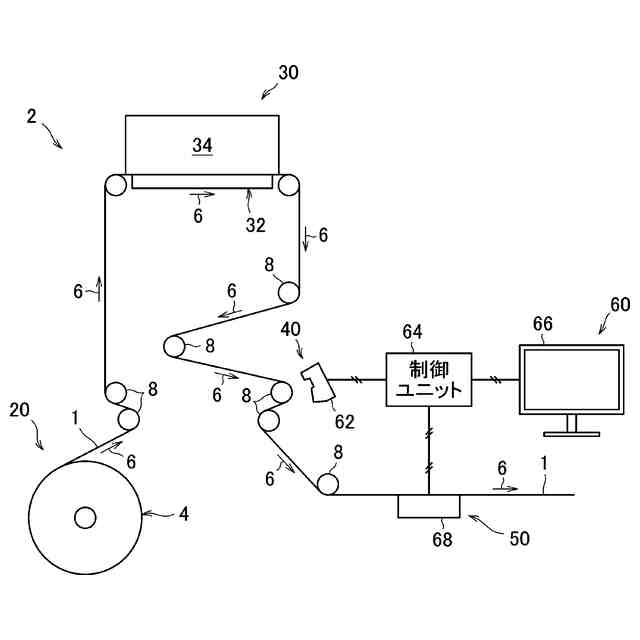

図１は、香味吸引物品用のパッケージに用いるシート１の加工機２の概略図を示す。加工機２は、シート１の搬送方向における上流側から順に、シート供給セクション２０、シート加工セクション３０、シート検査セクション４０、及びシート排除セクション５０を備えている。シート供給セクション２０は、包材であるシート１を巻装して形成されたロール４、ロール４から延設される搬送経路６、及び搬送経路６に適宜配置される複数のローラ８を備えている。
【００１０】
シート供給セクション２０は、ロール４から各ローラ８を介してシート１を連続的に繰り出し、搬送経路６に供給する。各ローラ８は、シート１を案内しながら搬送経路６において搬送し、前述した各セクション２０、３０、４０、５０を通過させる。なお、各ローラ８の少なくとも何れかは、シート１にテンションを付与するためのダンシングローラであっても良いし、シート１を引っ張って繰り出すための駆動ローラを含むフィードローラであっても良い。
（【００１１】以降は省略されています）
