公開番号2025127353
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024024048
出願日2024-02-20
発明の名称RFIDモジュールの設置方法
出願人太平洋セメント株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類G01N 33/38 20060101AFI20250825BHJP(測定;試験)
要約【課題】RFIDモジュールの通信が阻害されることを抑制しつつ的確な固定が可能なRFIDモジュールの設置方法を提供する。
【解決手段】コンクリートを打設する前の鉄筋に対するRFIDモジュールの設置方法は、RFIDモジュール4を収容する保護ケース3における第1方向D1の第1端部31を第1鉄筋1に固定するステップと、保護ケース3における第1方向D1の第1端部31とは反対側の第2端部32を、第1鉄筋1に交差する第2鉄筋2に固定するステップと、を含む。上下方向Zに平行な視線で見て、保護ケース3の第1方向D1は、第1鉄筋1の軸方向X及び第2鉄筋2の軸方向Yの双方に傾斜している。
【選択図】図1
特許請求の範囲【請求項１】
コンクリートを打設する前の鉄筋に対するＲＦＩＤモジュールの設置方法であって、
ＲＦＩＤモジュールを収容する保護ケースにおける第１方向の第１端部を第１鉄筋に固定するステップと、
前記保護ケースにおける前記第１方向の前記第１端部とは反対側の第２端部を、前記第１鉄筋に交差する第２鉄筋に固定するステップと、を含み、
上下方向に平行な視線で見て、前記保護ケースの前記第１方向は、前記第１鉄筋の軸方向及び前記第２鉄筋の軸方向の双方に傾斜している、ＲＦＩＤモジュールの設置方法。
続きを表示（約 700 文字）【請求項２】
前記保護ケースは、板状に形成されており、
前記保護ケースの面方向が上下方向に沿っている、請求項１に記載のＲＦＩＤモジュールの設置方法。
【請求項３】
前記ＲＦＩＤモジュールは通信アンテナを有し、
前記保護ケースに収容されている状態において、前記通信アンテナは、前記保護ケースにおける上部に配置されている。請求項２に記載のＲＦＩＤモジュールの設置方法。
【請求項４】
前記第１端部及び前記第２端部は、傾斜面を有する、請求項１～３のいずれかに記載のＲＦＩＤモジュールの設置方法。
【請求項５】
前記第１端部及び前記第２端部は、それぞれ３つ以上の孔を有しており、
前記３つ以上の孔のうち隣接する２つの孔に線材を通して前記鉄筋に固定する、請求項４に記載のＲＦＩＤモジュールの設置方法。
【請求項６】
前記ＲＦＩＤモジュールは、センサを有し、
前記保護ケースは、前記センサを前記保護ケースの外部に開放するための窓を有する、請求項１に記載のＲＦＩＤモジュールの設置方法。
【請求項７】
前記ＲＦＩＤモジュールは、センサを有し、
前記保護ケースの鉄筋への固定後にコンクリートを打設して、前記センサで計測した温度履歴を記録するステップを含む、請求項１に記載のＲＦＩＤモジュールの設置方法。
【請求項８】
前記センサで計測した温度履歴を、前記保護ケースの上方に配置したリーダにより読み取るステップを含む、請求項７に記載のＲＦＩＤモジュールの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、鉄筋コンクリートに対するＲＦＩＤモジュールの設置方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般的なコンクリート工事、施工、または製品の製造においては、型枠を組み、型枠内にコンクリートを打設してある期間養生を行った後、コンクリートが脱型可能な所定の強度に達していると推定される時点で脱型を行っている。
【０００３】
コンクリートの強度を推定するために、例えば、特許文献１には、温度センサを備えたＲＦＩＤモジュールを打設コンクリート内に埋め込んだ状態にし、ＲＦＩＤモジュールの温度センサで温度変化を継続的に測定して記憶しておき、リーダでＲＦＩＤモジュールから温度履歴データを読み取ることが記載されている。温度履歴データは、コンクリートの施行において重量な情報を算出するために用いられる。
【０００４】
近距離無線通信の一種であるＲＦＩＤ（Radio Frequency Identification）は、微小な無線チップを有するＲＦＩＤモジュール（タグとも呼ばれる）が、電波や電磁波でリーダと交信し、ＲＦＩＤモジュールのデータをリーダに送信することが可能である。
【先行技術文献】
【特許文献】
【０００５】
特許第４６３３４１６号公報
特許２００６－３４８５３８号公報
特許第４６５１１１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、鉄筋コンクリートにおいてＲＦＩＤ技術を用いる場合、鉄筋コンクリート内の鉄筋によって、ＲＦＩＤモジュールとリーダとの間の通信が阻害される問題がある。また、コンクリートの打設時にＲＦＩＤモジュールが位置を変えることなくしっかりと固定されている必要がある（例えば、特許文献２，３参照）。
【０００７】
本開示は、ＲＦＩＤモジュールの通信が阻害されることを抑制しつつ的確な固定が可能なＲＦＩＤモジュールの設置方法を提供する。
【課題を解決するための手段】
【０００８】
本開示のコンクリートを打設する前の鉄筋に対するＲＦＩＤモジュールの設置方法は、前記ＲＦＩＤモジュールを収容する保護ケースにおける第１方向の第１端部を第１鉄筋に固定するステップと、前記保護ケースにおける前記第１方向の前記第１端部とは反対側の第２端部を、前記第１鉄筋に交差する第２鉄筋に固定するステップと、を含み、上下方向に平行な視線で見て、前記保護ケースの前記第１方向は、前記第１鉄筋の軸方向及び前記第２鉄筋の軸方向の双方に傾斜している。
【発明の効果】
【０００９】
本開示によれば、ＲＦＩＤモジュールの通信が阻害されることを抑制しつつＲＦＩＤモジュールの的確な固定が可能となる。
【図面の簡単な説明】
【００１０】

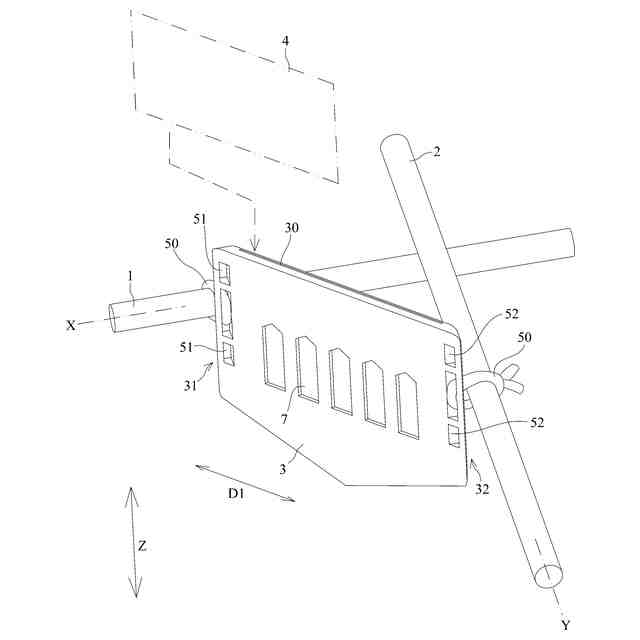

ＲＦＩＤモジュールを収容した保護ケースを鉄筋に固定した状態を示す斜視図である。

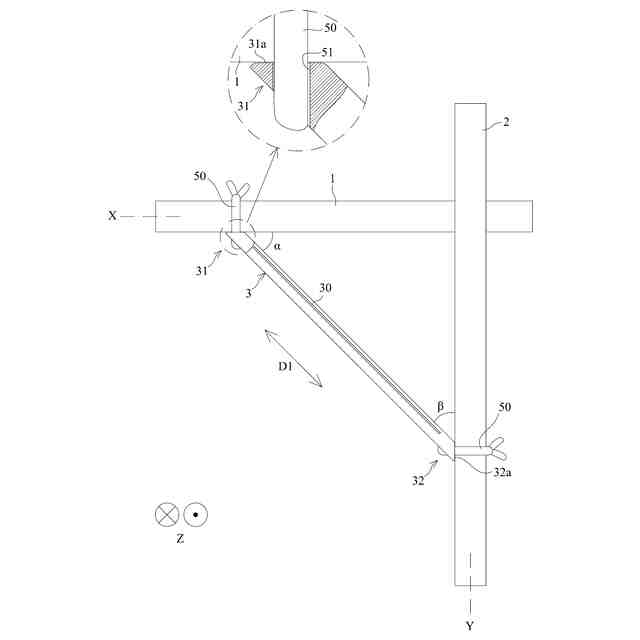

図１に対応する平面図である。

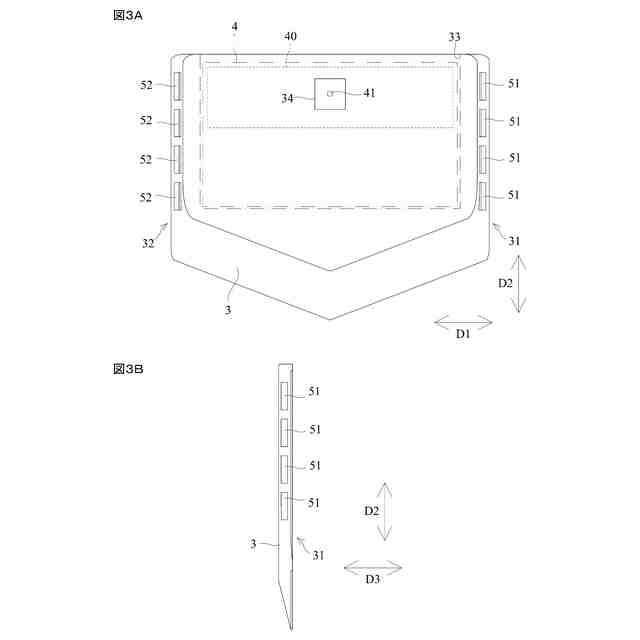

図３Ａは、保護ケースを示す正面図である。図３Ｂは、保護ケースを示す右側面図である。

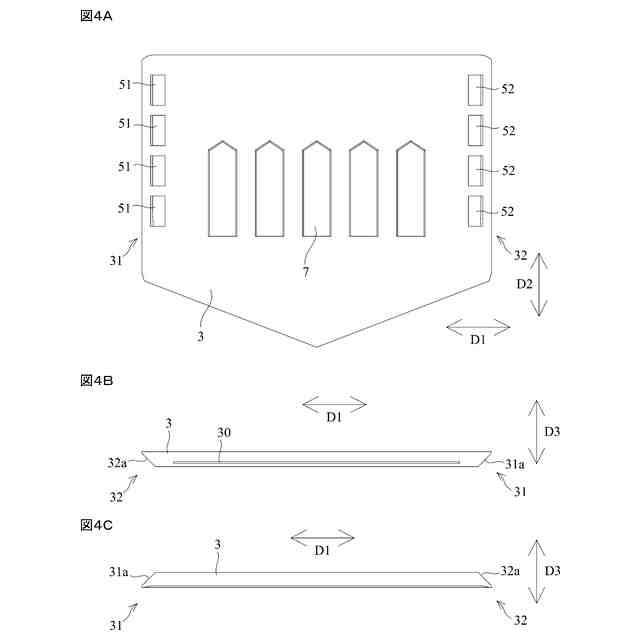

図４Ａは、保護ケースを示す背面図である。図４Ｂは、保護ケースを示す平面図である。図４Ｃは、保護ケースを示す底面図である。

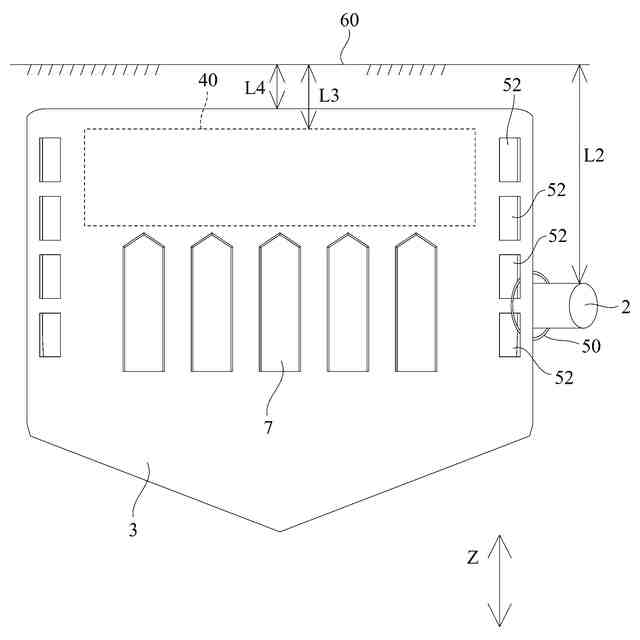

コンクリートを打設した後の保護ケースとコンクリート表面と鉄筋との関係を模式的に示す側面図である。
コンクリートを打設した後の保護ケースとコンクリート表面と鉄筋との関係を模式的に示す側面図である。

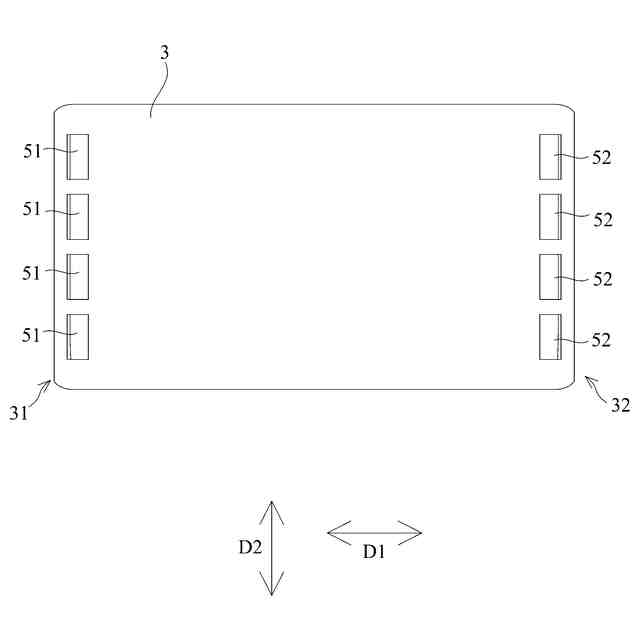

別実施形態に係る保護ケース３を示す背面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
