公開番号2025123434
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025102785,2021207845
出願日2025-06-18,2021-12-22
発明の名称磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 20/18 20060101AFI20250815BHJP(情報記憶)
要約【課題】信頼性を向上可能な磁気ディスク装置を提供することである。
【解決手段】本実施形態に係る磁気ディスク装置は、ディスクと、前記ディスクに対してデータをライトし、前記ディスクからデータをリードするヘッドと、第1パリティセクタに基づいてトラック単位のエラー訂正処理を実行できる少なくとも1つの第1セクタ及び前記第1パリティセクタを含む第1セクタ群と、トラック単位のエラー訂正処理を実行できない少なくとも1つの第2セクタを含む第2セクタ群と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
ディスクと、
前記ディスクに対してデータをライトし、前記ディスクからデータをリードするヘッドと、
第１パリティセクタに基づいてトラック単位のエラー訂正処理を実行できる少なくとも１つの第１セクタ及び前記第１パリティセクタを含む第１セクタ群と、
トラック単位のエラー訂正処理を実行できない少なくとも１つの第２セクタを含む第２セクタ群と、を備える、
磁気ディスク装置。
続きを表示（約 910 文字）【請求項２】
前記第１セクタ群、及び前記第２セクタ群は、ともにセクタ群の任意の箇所１部のみをライト可能とする、請求項１に記載の磁気ディスク装置。
【請求項３】
前記第１セクタは前記第１パリティセクタから前記ディスクの円周方向に連続する、請求項１に記載の磁気ディスク装置。
【請求項４】
前記第２セクタ群に第２パリティセクタを含む、請求項１に記載の磁気ディスク装置。
【請求項５】
前記第１セクタ群と前記第２セクタ群とで、異なるリード処理を適用する、請求項１に記載の磁気ディスク装置。
【請求項６】
前記第１セクタ群にエラーセクタを検出した場合、このエラーセクタをセクタＥＣＣ処理で訂正できない際に、前記第１パリティセクタに基づいてトラックＥＣＣ処理をこのエラーセクタに実行し、このエラーセクタを訂正する、請求項５に記載の磁気ディスク装置。
【請求項７】
前記第１セクタ群にエラーセクタを検出した場合、このエラーセクタをリードリトライで訂正できない際に、前記第１パリティセクタに基づいてトラックＥＣＣ処理をこのエラーセクタに実行し、このエラーセクタを訂正する、請求項５に記載の磁気ディスク装置。
【請求項８】
前記第２セクタ群にエラーセクタを検出した場合、このエラーセクタをセクタＥＣＣ処理で訂正できない際に、第２パリティセクタに基づいてトラックＥＣＣ処理をこのエラーセクタに実行しない、請求項５に記載の磁気ディスク装置。
【請求項９】
前記第２セクタ群にエラーセクタを検出した場合、このエラーセクタをリードリトライで訂正できない際に、第１パリティセクタに基づいてトラックＥＣＣ処理をこのエラーセクタに実行しない、請求項５に記載の磁気ディスク装置。
【請求項１０】
第１ライトコマンドに属するセクタ群が前記第１パリティセクタを内包する場合、このセクタ群をトラックＥＣＣ処理を実行するセクタ群として管理する、請求項１に記載の磁気ディスク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、磁気ディスク装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
磁気ディスク装置は、このセクタに対応する訂正コードによりこのセクタを訂正（救済又は復旧）できない場合にこのセクタを含むトラックに対応するパリティセクタに基づいて、このセクタを訂正するエラー訂正機能を有し得る。磁気ディスク装置は、所定のトラックの各セクタを排他的論理和（Exclusive OR:XOR）演算した結果をパリティセクタとしてこのトラックにライトする。磁気ディスク装置は、このトラックの所定のセクタでエラーを検出した場合、このトラックに対応するパリティセクタに基づいて誤り訂正符号（Error Correction Code）によりエラーを訂正するエラー訂正処理（以下、トラックＥＣＣ処理と称する場合もある）を実行する。磁気ディスク装置が、パリティセクタを含むトラックの一部に通常記録（Conventional Magnetic Recording:CMR）型式でランダムにデータを上書きした場合、磁気ディスク装置は、このトラックにトラックＥＣＣ処理を実行できない可能性がある。
【０００３】
磁気ディスク装置は、対象とするトラック（以下、対象トラックと称する場合もある）の目標とする位置（以下、目標位置と称する場合もある）、例えば、トラックセンタからディスクの半径方向へのずれ量の上限値であるＤＯＬ（Drift of level）又はＷＯＳ（Write off track Slice）を対象トラックに設定する。
【０００４】
また、磁気ディスク装置では、データをライトした場合にヘッドからの漏れ磁束等の影響（Adjacent Track Interference：ATI）により、データが消去されるサイドイレーズが発生し得る。ＡＴＩは、例えば、ヘッドの特性、ＴＰＩ（Track Per Inch）設定値、及びライト電流設定値等によって異なる。サイドイレーズを防止するために、磁気ディスク装置は、所定のトラックの周辺トラックにデータをライトした回数が規定回数に達した場合に、所定のトラックのデータを書き直す機能（リフレッシュ機能）を有している。
【先行技術文献】
【特許文献】
【０００５】
米国特許第１０７４８５６７号明細書
米国特許第１０９１００１３号明細書
米国特許第７２４５４４７号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の実施形態の課題は、信頼性を向上可能な磁気ディスク装置及びＤＯＬの設定方法を提供することである。
【課題を解決するための手段】
【０００７】
本実施形態に係る磁気ディスク装置は、ディスクと、前記ディスクに対してデータをライトし、前記ディスクからデータをリードするヘッドと、第１パリティセクタに基づいてトラック単位のエラー訂正処理を実行できる少なくとも１つの第１セクタ及び前記第１パリティセクタを含む第１セクタ群と、トラック単位のエラー訂正処理を実行できない少なくとも１つの第２セクタを含む第２セクタ群と、を備える。
【図面の簡単な説明】
【０００８】

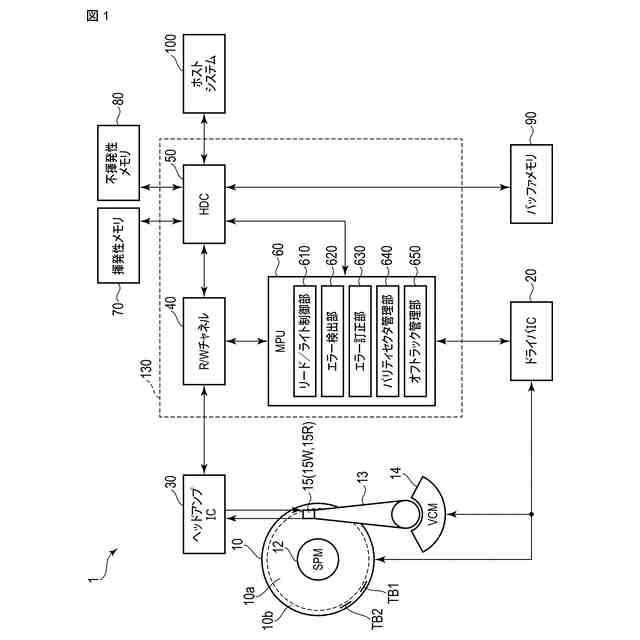

図１は、実施形態に係る磁気ディスク装置の構成を示すブロック図である。

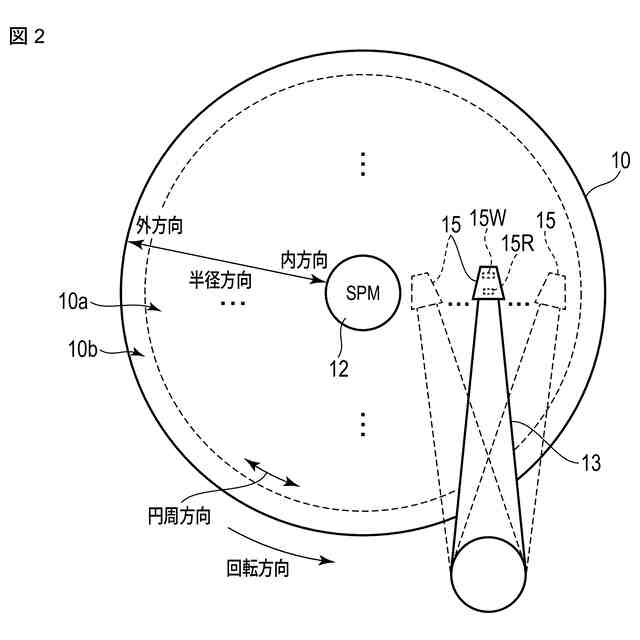

図２は、実施形態に係るディスクに対するヘッドの配置の一例を示す模式図である。

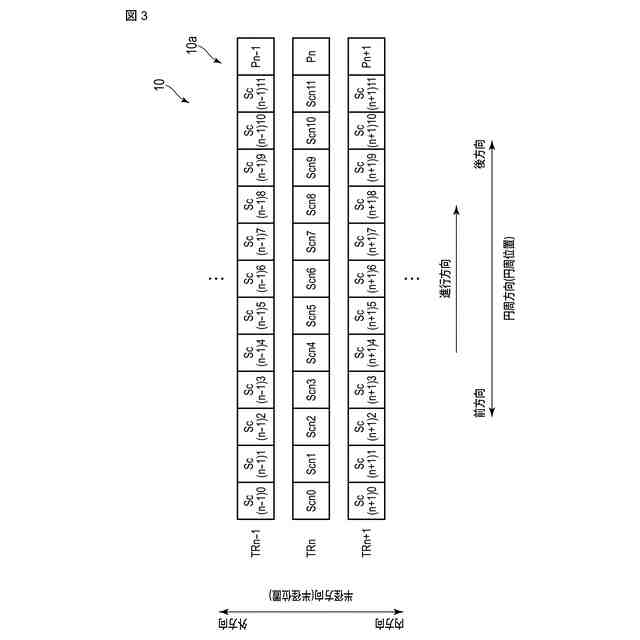

図３は、トラックＥＣＣ処理の一例を示す模式図である。
図４は、トラックＥＣＣ処理の一例を示す模式図である。

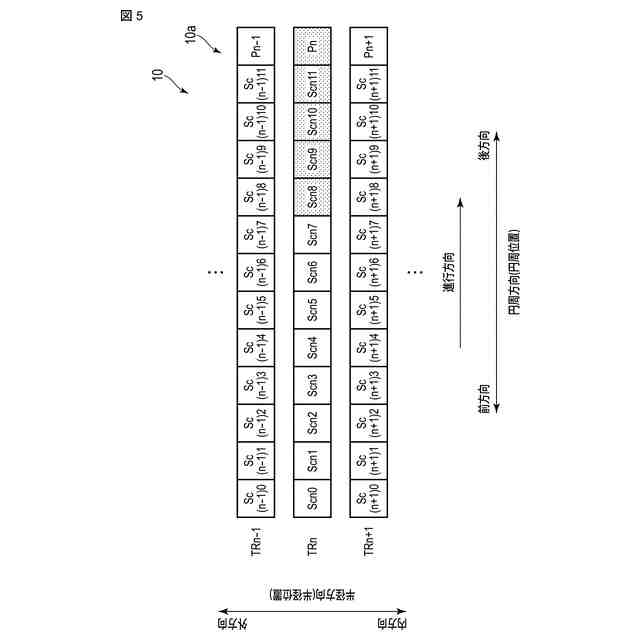

図５は、トラックＥＣＣ処理の一例を示す模式図である。

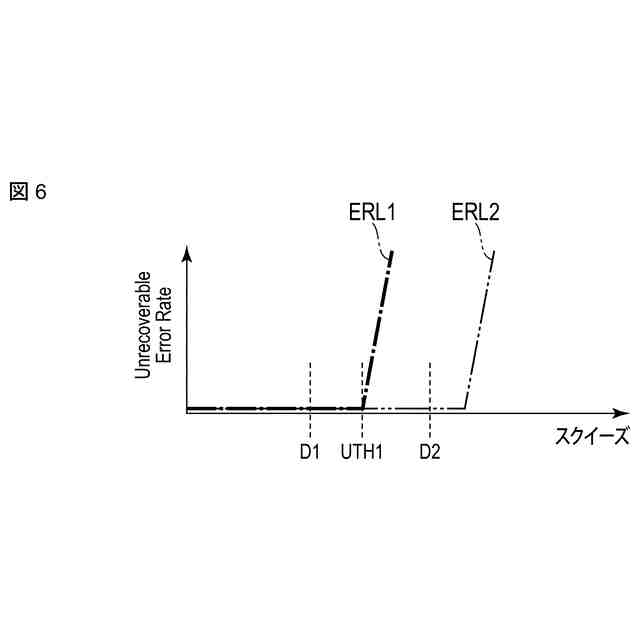

図６は、実施形態に係る低ＤＯＬ及び高ＤＯＬと低アンリカバブル閾値ＵＴＨ１との一例を示す模式図である。

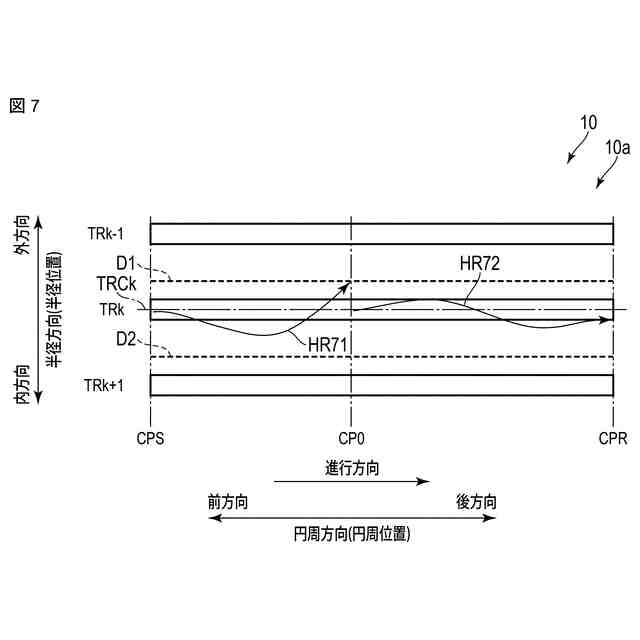

図７は、本実施形態に係るＤＯＬの一例を示す模式図である。

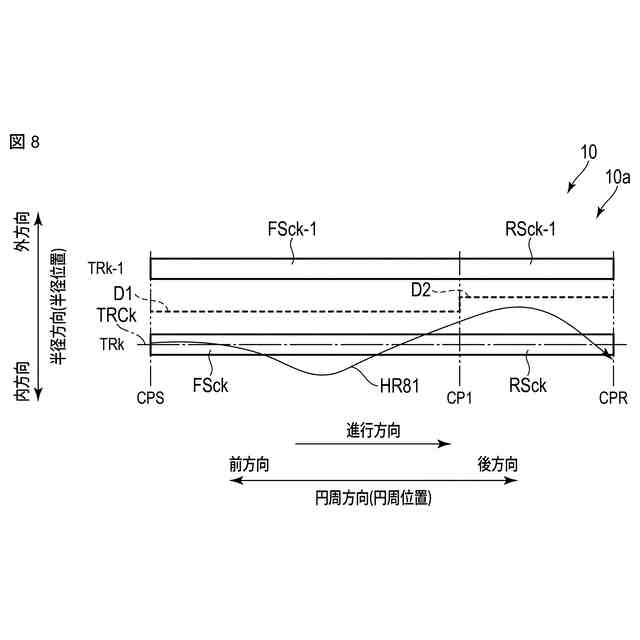

図８は、本実施形態に係るＤＯＬの一例を示す模式図である。

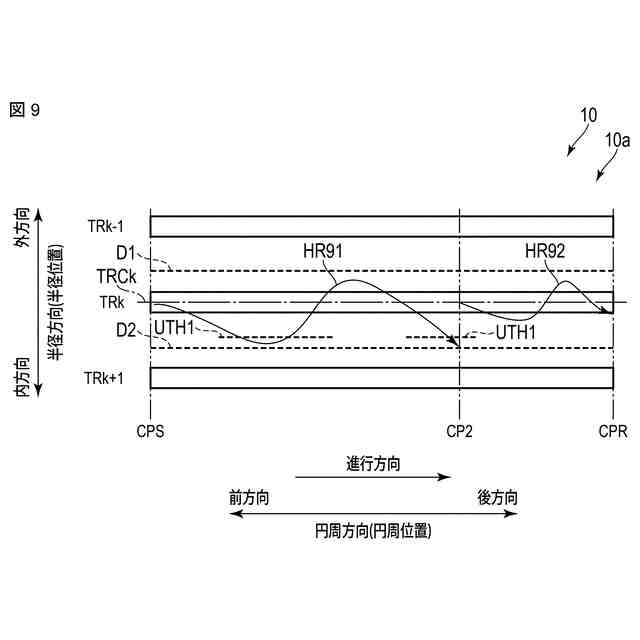

図９は、本実施形態に係るＤＯＬの一例を示す模式図である。
図１０は、本実施形態に係るＤＯＬの設定方法の一例を示すフローチャートである。
図１１は、本実施形態に係るライト処理の一例を示すフローチャートである。
図１２は、変形例１に係る磁気ディスク装置の構成を示すブロック図である。
図１３は、変形例１に係るリフレッシュ閾値の一例を示す模式図である。
図１４は、本実施形態に係るリフレッシュ閾値の設定方法の一例を示すフローチャートである。
図１５は、本実施形態に係る訂正可能領域のライト処理の一例を示すフローチャートである。
図１６は、変形例２に係る磁気ディスク装置の構成を示すブロック図である。
図１７は、変形例２に係る退避処理の一例を示す模式図である。
図１８は、変形例２に係る退避処理の一例を示すフローチャートである。
図１９は、変形例２に係る退避処理の一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、実施の形態について図面を参照して説明する。なお、図面は、一例であって、発明の範囲を限定するものではない。
（実施形態）
図１は、実施形態に係る磁気ディスク装置１の構成を示すブロック図である。
磁気ディスク装置１は、後述するヘッドディスクアセンブリ（ＨＤＡ）と、ドライバＩＣ２０と、ヘッドアンプ集積回路（以下、ヘッドアンプＩＣ、又はプリアンプと称する場合もある）３０と、揮発性メモリ７０と、不揮発性メモリ８０と、バッファメモリ（バッファ）９０と、１チップの集積回路であるシステムコントローラ１３０とを備える。また、磁気ディスク装置１は、ホストシステム（以下、単に、ホストと称する）１００と接続される。
【００１０】
ＨＤＡは、磁気ディスク（以下、ディスクと称する場合もある）１０と、スピンドルモータ（以下、ＳＰＭと称する場合もある）１２と、ヘッド１５を搭載しているアーム１３と、ボイスコイルモータ（以下、ＶＣＭと称する場合もある）１４とを有する。ディスク１０は、ＳＰＭ１２に取り付けられ、ＳＰＭ１２の駆動により回転する。アーム１３及びＶＣＭ１４は、アクチュエータを構成している。アクチュエータは、ＶＣＭ１４の駆動により、アーム１３に搭載されているヘッド１５をディスク１０の所定の位置まで移動制御する。ディスク１０およびヘッド１５は、２つ以上の数が設けられてもよい。また、アクチュエータも、２つ以上設けられていてもよい。
（【００１１】以降は省略されています）
