特許ウォッチ

公開番号2025122409
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017863
出願日2024-02-08
発明の名称移動端末試験装置とその移動端末試験方法
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類H04B 17/29 20150101AFI20250814BHJP(電気通信技術)
要約【課題】同じ測定ポジションにおける測定再現性を向上させることができる移動端末試験装置を提供すること。
【解決手段】測定ポジションに至るまでのDUT走査機構56による動作経路を、測定ポジションから遡って、予め設定された数の角度標本点PS分までの動作経路を記憶するポジショナ動作記録部16cと、測定ポジションの測定時に、ポジショナ動作記録部16cに記憶された動作経路に従って、DUT走査機構56を制御してDUT100を測定ポジションの角度にするポジショナ動作制御部16dと、を備える。
【選択図】図3
特許請求の範囲【請求項１】

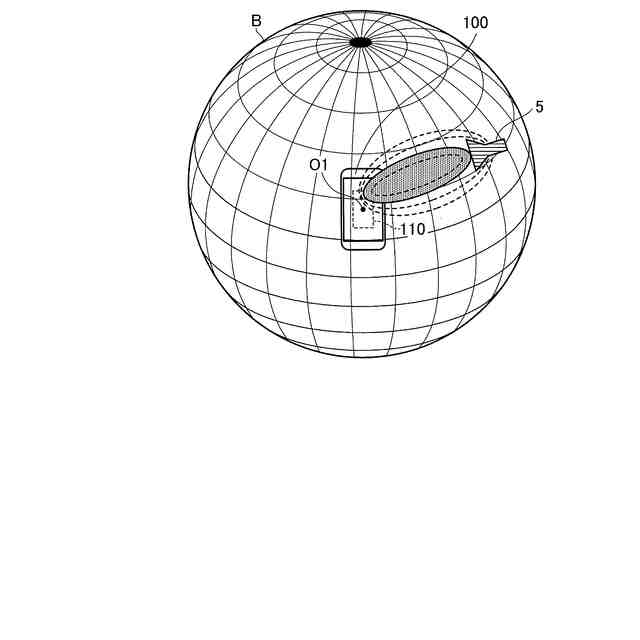

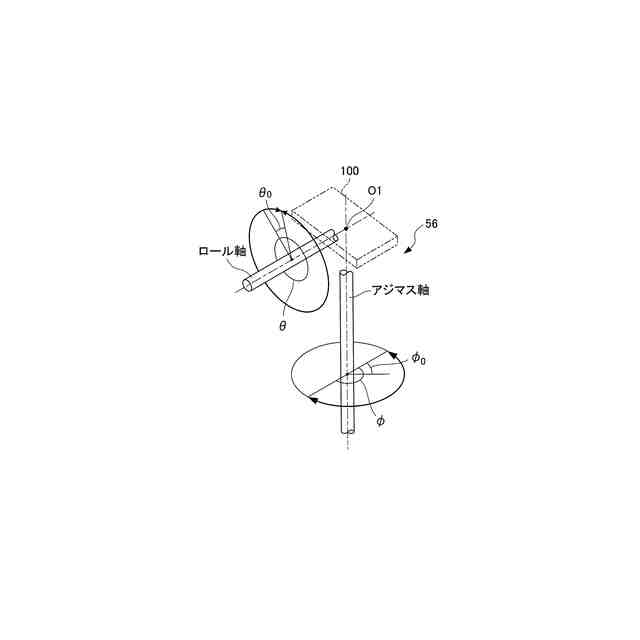

電波暗箱（５０）の内部空間（５１）内に設けられ、駆動モータ（５６ｆ、５６ｇ）によってそれぞれ回転駆動可能なアジマス軸及びロール軸を有し、被試験対象を、球座標系の中心を基準点として該球座標系の予め設定された複数の角度標本点を順次向くように回転させるポジショナ（５６）と、

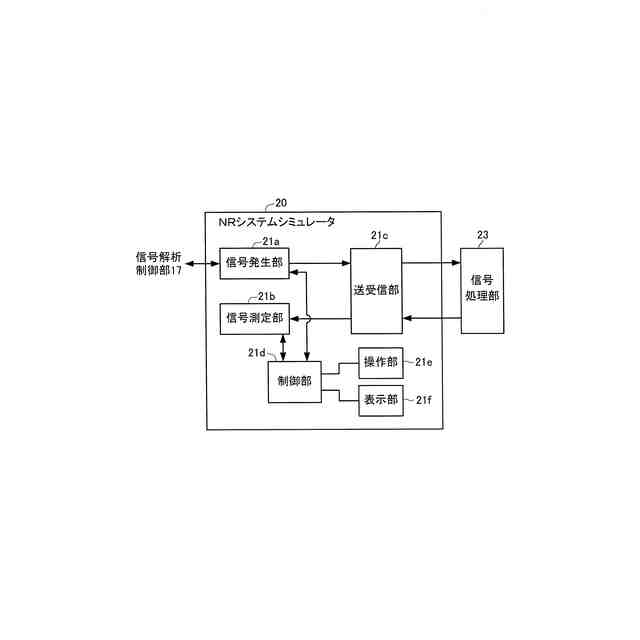

前記内部空間内の試験用アンテナ（５）に接続される模擬測定装置（２０）と、
前記試験用アンテナから前記被試験対象である移動端末（１００）に対して試験信号を送信し、該試験信号を受信した前記移動端末から送信される被測定信号を前記試験用アンテナで受信させ、該受信された被測定信号に基づき前記移動端末に関する特定の測定項目を測定させる測定動作を、前記複数の角度標本点のそれぞれに対応する各測定ポジションで実施させるように前記模擬測定装置を制御する統合制御装置（１０）と、
前記測定ポジションに至るまでの前記ポジショナによる動作経路を、前記測定ポジションから遡って、予め設定された数の前記角度標本点までの動作経路を記憶するポジショナ動作記録部（１６ｃ）と、
前記測定ポジションでの測定時に、前記ポジショナ動作記録部に記憶された動作経路に従って、前記ポジショナを制御して前記移動端末を前記測定ポジションの角度にするポジショナ動作制御部（１６ｄ）と、を備える移動端末試験装置。
続きを表示（約 710 文字）【請求項２】
前記ポジショナ動作記録部は、前記測定ポジションに至るまでの前記ポジショナによる動作経路が、記憶している動作経路と異なる動作経路であれば、予め設定された数まで異なる動作経路を記憶する請求項１に記載の移動端末試験装置。
【請求項３】
電波暗箱（５０）の内部空間（５１）内に設けられ、駆動モータ（５６ｆ、５６ｇ）によってそれぞれ回転駆動可能なアジマス軸及びロール軸を有し、被試験対象を、球座標系の中心を基準点として該球座標系の予め設定された複数の角度標本点を順次向くように回転させるポジショナ（５６）と、
前記内部空間内の試験用アンテナ（５）に接続される模擬測定装置（２０）と、
前記試験用アンテナから前記被試験対象である移動端末（１００）に対して試験信号を送信し、該試験信号を受信した前記移動端末から送信される被測定信号を前記試験用アンテナで受信させ、該受信された被測定信号に基づき前記移動端末に関する特定の測定項目を測定させる測定動作を、前記複数の角度標本点のそれぞれに対応する各測定ポジションで実施させるように前記模擬測定装置を制御する統合制御装置（１０）と、を備える移動端末試験装置の移動端末試験方法であって、
前記測定ポジションに至るまでの前記ポジショナによる動作経路を、前記測定ポジションから遡って、予め設定された数の前記角度標本点までの動作経路を記憶するステップと、
前記測定ポジションでの測定時に、記憶された動作経路に従って、前記ポジショナを制御して前記移動端末を前記測定ポジションの角度にするステップと、を備える移動端末試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＯＴＡ（Over The Air）環境下で移動端末が設置されたポジショナの角度を変更しながら信号をやり取りすることにより移動端末を試験する移動端末試験装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年開発が進んでいる、ミリ波帯の広帯域な信号を使用するＩＥＥＥ８０２．１１ａｄや５Ｇセルラ等に対応した無線信号を送受信する無線端末については、無線端末が備えている無線通信用のアンテナに対して、通信規格ごとに定められた送信電波の出力レベルや受信感度を測定し、所定の基準を満たすか否かを判定する性能試験が行なわれる。
【０００３】
例えば、第５世代移動通信システム（以下、「５Ｇ」ともいう）のＮＲシステム（New Radio System）用の無線端末（以下、「５Ｇ無線端末」という）を被試験対象（Device Under Test：ＤＵＴ）とする性能試験においては、周囲の電波環境に影響されないコンパクト・アンテナ・テスト・レンジ（Compact Antenna Test Range：以下、「ＣＡＴＲ」という）と称する電波暗箱（ＯＴＡチャンバ）を用いたＯＴＡ試験が実施される。
【０００４】
ＯＴＡ試験を実施可能な従来の無線端末測定装置の一例として、無線端末を、電波暗箱や電波暗室などの測定空間内で基準点を中心に回転させつつ、無線端末から送信される電波を測定用アンテナで受信し、その受信信号から無線端末の放射電力特性（等価等方性放射電力（ＥＩＲＰ：Equivalent Isotropic Radiated Power）、等価等方感度（ＥＩＳ：Equivalent Isotropic Sensitivity）、全球面放射電力（ＴＲＰ：Total Radiated Power）など）を求めるものが知られている。
【０００５】
特許文献１には、ＯＴＡ環境下で球座標系の全ての方位を順次向くように回転されるＤＵＴの測定において、各測定ポジションでの測定の進捗状況を表示することが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特許第７２２７１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ＯＴＡ環境における測定は、ＤＵＴを設置したポジショナの角度を変更しながら行なうが、測定ポジションまでのポジショナの動作経路によって、ＤＵＴ側のアンテナ制御等の振る舞いが変化し、測定結果が変わってしまうことが分かった。
【０００８】
そこで、本発明は、測定ポジションまでのポジショナの動作経路を再現することにより、同じ測定ポジションにおける測定再現性を向上させることができる移動端末試験装置を提供することを目的としている。
【課題を解決するための手段】
【０００９】
本発明の移動端末試験装置は、電波暗箱（５０）の内部空間（５１）内に設けられ、駆動モータ（５６ｆ、５６ｇ）によってそれぞれ回転駆動可能なアジマス軸及びロール軸を有し、被試験対象を、球座標系の中心を基準点として該球座標系の予め設定された複数の角度標本点を順次向くように回転させるポジショナ（５６）と、前記内部空間内の試験用アンテナ（５）に接続される模擬測定装置（２０）と、前記試験用アンテナから前記被試験対象である移動端末（１００）に対して試験信号を送信し、該試験信号を受信した前記移動端末から送信される被測定信号を前記試験用アンテナで受信させ、該受信された被測定信号に基づき前記移動端末に関する特定の測定項目を測定させる測定動作を、前記複数の角度標本点のそれぞれに対応する各測定ポジションで実施させるように前記模擬測定装置を制御する統合制御装置（１０）と、前記測定ポジションに至るまでの前記ポジショナによる動作経路を、前記測定ポジションから遡って、予め設定された数の前記角度標本点までの動作経路を記憶するポジショナ動作記録部（１６ｃ）と、前記測定ポジションでの測定時に、前記ポジショナ動作記録部に記憶された動作経路に従って、前記ポジショナを制御して前記移動端末を前記測定ポジションの角度にするポジショナ動作制御部（１６ｄ）と、を備えるものである。
【００１０】
この構成により、測定ポジションに至るまでの動作経路が、測定ポジションから遡って、予め設定された数の角度標本点まで記憶され、測定ポジションの測定時に記憶された経路に従って移動端末が測定ポジションの角度にされる。このため、同じ測定ポジションにおける測定再現性を向上させることができる。
（【００１１】以降は省略されています）
