公開番号2025122057
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2025082296,2022087169
出願日2025-05-16,2022-05-27
発明の名称表示方法、電子機器、プログラム、及び管理システム
出願人株式会社ミマキエンジニアリング
代理人個人,個人
主分類G06F 3/12 20060101AFI20250813BHJP(計算;計数)
要約【課題】プリンタの状態をより適切に管理する。
【解決手段】印刷システムにおいて電子機器(PC112及び電子デバイス116)に情報を表示させる表示方法であって、プリンタ情報を管理サーバ12から電子機器へ送信させる情報送信段階と、プリンタ情報に基づく情報を電子機器に表示させる表示段階とを備え、管理サーバ12は、プリンタ情報として、プリンタ114と対応付けて、少なくとも、プリンタステータス、稼働実績、及びプリント履歴を管理しており、情報送信段階において、少なくとも、プリンタステータス、稼働実績、及びプリント履歴を管理サーバ12から電子機器へ送信させ、表示段階において、プリンタステータス、稼働実績、及びプリント履歴について、電子機器に、ユーザの操作に応じて切り替えて表示させる。

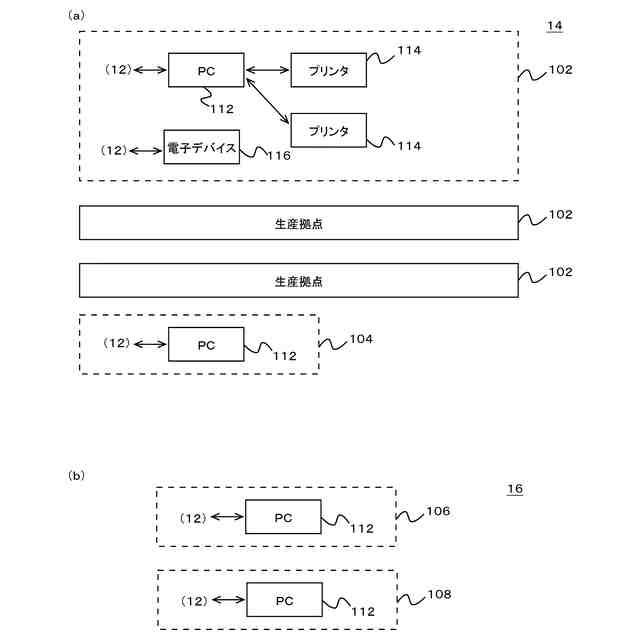

【選択図】図2
特許請求の範囲【請求項１】
プリンタと、前記プリンタの状態を示す情報であるプリンタ情報を管理する管理サーバと、前記管理サーバから取得する前記プリンタ情報に基づく表示を行う電子機器とを備える印刷システムにおいて前記電子機器に情報を表示させる表示方法であって、
前記プリンタに対応付けられている前記プリンタ情報を前記管理サーバから前記電子機器へ送信させる情報送信段階と、
前記情報送信段階で前記管理サーバから前記電子機器へ送信される前記プリンタ情報に基づく情報を前記電子機器に表示させる表示段階と
を備え、
前記管理サーバは、前記プリンタ情報として、少なくとも、
前記プリンタの状態を示すプリンタステータスと、
前記プリンタの稼働実績と、
前記プリンタのプリント履歴と、
を管理しており、
前記情報送信段階において、少なくとも、前記プリンタステータス、前記稼働実績、及び前記プリント履歴を前記管理サーバから前記電子機器へ送信させ、
前記表示段階において、前記プリンタステータス、前記稼働実績、及び前記プリント履歴、について、前記電子機器に、ユーザの操作に応じて切り替えて表示させることを特徴とする表示方法。
続きを表示（約 1,000 文字）【請求項２】
前記プリンタステータスは、
前記プリンタで使用するインクセットを示すインクセット名と、
前記プリンタで使用するインクに関するインク情報と、
を少なくとも示す情報であることを特徴とする請求項１に記載の表示方法。
【請求項３】
前記プリンタステータスは、
前記プリンタで印刷を実行できる範囲を示す作図範囲と、
前記プリンタで印刷を行った出力の長さを示すプリント長と、
前記プリンタにおいて生じた廃インクの量と、
の少なくとも一つを含む情報であることを特徴とする請求項１に記載の表示方法。
【請求項４】
前記稼働実績は、
前記プリンタの動作状態を示す動作情報の集計と、
前記プリンタで使用したインクの量の集計と、
前記プリンタにおいて印刷を行った面積である印刷面積の集計と
を少なくとも示す情報であることを特徴とする請求項１に記載の表示方法。
【請求項５】
前記プリント履歴は、過去の実行した印刷ジョブの履歴を少なくとも示す情報であることを特徴とする請求項１に記載の表示方法。
【請求項６】
前記プリント履歴は、印刷回数に関する履歴を少なくとも示す情報であることを特徴とする請求項１に記載の表示方法。
【請求項７】
前記プリンタ情報には、前記プリンタに対するメンテナンス履歴が含まれており、前記メンテナンス履歴は、前記プリンタに対する所定のメンテナンスに関する情報であり、
前記表示段階において、前記メンテナンスの実行を促す警告、及び、前記プリンタで用いる消耗品の交換を促す警告のうちの少なくともいずれかを前記電子機器に行わせることを特徴とする請求項１に記載の表示方法。
【請求項８】
前記表示段階において、前記消耗品の在庫情報の報知を前記電子機器に行わせることを特徴とする請求項７に記載の表示方法。
【請求項９】
前記表示段階において、前記消耗品の在庫の状況に基づき、前記消耗品の発注を前記ユーザに促すことを特徴とする請求項８に記載の表示方法。
【請求項１０】
前記表示段階において、予め設定されている推奨の前記メンテナンスが実施されているか否かを前記電子機器に表示させることを特徴とする請求項７に記載の表示方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、表示方法、電子機器、プログラム、及び管理システムに関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来、インクジェットプリンタ等のプリンタが広く用いられている。また、プリンタの動作を制御する方法として、例えば、ＲＩＰ処理を行うＰＣを用いる方法が広く用いられている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１３８５８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＲＩＰ処理を行うＰＣ等を用いてプリンタの動作を制御する場合、例えばプリンタの状態を管理するプログラム（アプリケーションソフトウェア）をそのＰＣで実行することで、プリンタの状態を管理することができる。しかし、プリンタの用途等によっては、より適切な方法でプリンタの状態を管理することが望まれる場合がある。そこで、本発明は、上記の課題を解決できる表示方法、電子機器、プログラム、及び管理システムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本願の発明者は、プリンタの管理の仕方について、鋭意研究を行った。そして、単にＲＩＰ処理用のＰＣ等のみでプリンタの状態を管理するのではなく、プリンタの状態を示す情報をサーバに集めて、そのサーバから情報を取得することで、プリンタの状態を確認することを考えた。このように構成すれば、例えば、プリンタが設置されている場所等に限らず、様々な場所でプリンタの状態を確認することができる。また、これにより、例えば、プリンタの操作を行うオペレータ以外の者でも、必要に応じてプリンタの状態を確認することができる。
【０００６】
また、プリンタの状態の管理を行う場合、プリンタに関して、様々な情報を管理することが考えられる。そして、この場合、行おうとする作業やプリンタの状態等に応じて、必要な情報が変わる場合がある。そのため、サーバから情報を取得することでプリンタの状態を確認するには、その情報に基づく表示を行う電子機器等において、ユーザが見たい情報を適切に表示することが望まれる。これに対し、本願の発明者は、サーバから情報を取得する電子機器に情報を表示させる表示方法に関し、プリンタステータス、稼働実績、及びメンテナンス履歴について、ユーザの操作に応じて切り替えて電子機器に表示させることを考えた。また、これらの事項を切り替えて電子機器に表示させることで、例えば、プリンタの状態の管理に必要な情報をユーザへ提示して、プリンタの状態の管理を効率的かつ適切に行えることを見出した。
【０００７】
また、本願の発明者は、更なる鋭意研究により、このような効果を得るために必要な特徴を見出し、本発明に至った。上記の課題を解決するために、本発明は、プリンタと、前記プリンタの状態を示す情報であるプリンタ情報を管理する管理サーバと、前記管理サーバから取得する前記プリンタ情報に基づく表示を行う電子機器とを備える印刷システムにおいて前記電子機器に情報を表示させる表示方法であって、前記プリンタに対応付けられている前記プリンタ情報を前記管理サーバから前記電子機器へ送信させる情報送信段階と、前記情報送信段階で前記管理サーバから前記電子機器へ送信される前記プリンタ情報に基づく情報を前記電子機器に表示させる表示段階とを備え、前記管理サーバは、前記プリンタ情報として、前記プリンタと対応付けて、少なくとも、前記プリンタの状態を示すプリンタステータスと、前記プリンタの稼働実績と、前記プリンタのプリント履歴と、前記プリンタに対するメンテナンス履歴とを管理しており、前記情報送信段階において、少なくとも、前記プリンタステータス、前記稼働実績、前記プリント履歴、及び前記メンテナンス履歴を前記管理サーバから前記電子機器へ送信させ、前記表示段階において、前記プリンタステータス、前記稼働実績、前記プリント履歴、及び前記メンテナンス履歴について、前記電子機器に、ユーザの操作に応じて切り替えて表示させることを特徴とする。
【０００８】
このように構成すれば、例えば、プリンタの状態の管理に必要な情報を適切にユーザへ提示することができる。また、これにより、例えば、プリンタの状態の管理を効率的かつ適切に行うことができる。この構成において、プリンタステータスは、例えば、プリンタで使用するインクセットを示すインクセット名と、プリンタで使用するインクに関するインク情報と、プリンタで印刷を実行できる範囲を示す作図範囲と、プリンタで印刷を行った出力の長さを示すプリント長と、プリンタにおいて生じた廃インクの量とを少なくとも示す情報である。このように構成すれば、例えば、プリンタステータスを適切に表示することができる。また、稼働実績は、例えば、プリンタの動作状態を示す動作情報の集計と、プリンタで使用したインクの量の集計と、プリンタにおいて印刷を行った面積である印刷面積の集計とを少なくとも示す情報である。このように構成すれば、例えば、稼働実績を適切に表示することができる。また、プリント履歴は、例えば、印刷回数に関する履歴と、過去の実行した印刷ジョブの履歴とを少なくとも示す情報である。このように構成すれば、例えば、プリント履歴を適切に表示することができる。また、メンテナンス履歴は、例えば、プリンタに対して所定のメンテナンスを最後に実行した日付を少なくとも示す情報である。このように構成すれば、例えば、メンテナンス履歴を適切に表示することができる。
【０００９】
また、メンテナンス履歴の表示に関連して、表示段階では、例えば、メンテナンスの実行を促す警告、及び、プリンタで用いる消耗品の交換を促す警告のうちの少なくともいずれかを電子機器に行わせることが考えられる。このように構成すれば、例えば、メンテナンスに関連する警告をユーザに対して適切に行うことができる。この場合、プリンタで用いる消耗品とは、例えば、プリンタの使用に伴って損耗が生じる交換部品等である。また、この場合、表示段階において、例えば、消耗品の在庫情報の報知を電子機器に行わせてもよい。このように構成すれば、例えば、消耗品の補充の検討に有用な情報をユーザに提示することができる。また、表示段階では、消耗品の在庫の状況に基づき、例えば、消耗品の発注をユーザに促してもよい。このように構成すれば、ユーザに対し、例えば、消耗品を補充する必要性をより適切に認識させることができる。また、表示段階においては、例えば、予め設定されている推奨のメンテナンスが実施されているか否かを電子機器に表示させてもよい。このように構成すれば、ユーザに対し、例えば、必要なメンテナンスが行われているか否かを適切に知らせることができる。また、この場合、例えば、必要なメンテナンスの目安を示すことで、メンテナンスの重要性をユーザに認知させることができる。また、これにより、例えば、プリンタにトラブルが生じることを事前に防止することができる。
【００１０】
また、この構成において、印刷システムは、電子機器として、例えば、ユーザ用機器及び保守者用機器を備える。この場合、ユーザ用機器については、例えば、プリンタを使用するユーザに対して情報を表示する電子機器等と考えることができる。保守者用機器については、例えば、プリンタに対して保守サービスを提供する保守者に対して情報を表示する電子機器等と考えることができる。また、この場合、表示段階では、推奨のメンテナンスが実施されているか否かについて、例えば、少なくとも保守者用機器に表示させる。このように構成すれば、例えば、保守者に対して、保守を行うために有用なプリンタの状態を適切に知らせることができる。また、この場合、例えばプリンタに問題が生じたトラブル発生時等に、推奨のメンテナンスが実施されているか否かを目安とした対応を容易かつ適切に行うことができる。また、保守者がメンテナンス履歴を把握することで、例えば、迅速なトラブル対応を行うこと等も可能になる。また、表示段階では、推奨のメンテナンスが実施されているか否かについて、ユーザ用機器にも表示させることが好ましい。このように構成すれば、例えば、プリンタを使用するユーザに対しても、必要なメンテナンスの目安を適切に示すことができる。
（【００１１】以降は省略されています）
