公開番号2025119486
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014393
出願日2024-02-01
発明の名称液晶パネル
出願人株式会社Magnolia White
代理人弁理士法人酒井国際特許事務所
主分類G02F 1/13 20060101AFI20250806BHJP(光学)
要約【課題】電極における内周側と外周側との電位差による電位勾配をより確実に形成できる液晶パネルを提供する。
【解決手段】液晶パネルは、液晶を挟む2つの基板の一方である第1基板に、透光領域に設けられて外周縁が円状である第1高抵抗膜321と、第1高抵抗膜321と積層されて当該抵抗層よりも電気抵抗が低い電極層に含まれる第1電極331a、第2電極331b、第3電極331c、第4電極331dと、異なる2つの電位の一方が与えられる第1電位線361と、他方が与えられる第2電位線362と、当該異なる2つの電位の中間的な電位が与えられる第3電位線363、第4電位線364と、を有する。第1電極331aと第1電位線361、第2電極331bと第2電位線362、第3電極331cと第3電位線363、第4電極331dと第4電位線364、がそれぞれ接続される。
【選択図】図4
特許請求の範囲【請求項１】
２つの基板と、
前記２つの基板の間に挟まれた液晶と、を備え、
前記２つの基板の一方である第１基板は、
透光領域に設けられて外周縁が円状である抵抗層と、
前記抵抗層と積層されて前記抵抗層よりも電気抵抗が低い電極層と、
異なる２つの電位の一方が与えられる第１伝送部と、
前記異なる２つの電位の他方が与えられる第２伝送部と、
前記異なる２つの電位の中間的な電位が与えられる中間伝送部と、を有し、
前記電極層は、前記抵抗層の中心に配置される第１電極と、前記抵抗層の外周縁に沿う環状の第２電極と、前記第１電極と前記第２電極との間に配置されて前記第２電極と同心円である環状の中間電極と、を含み、
前記第１伝送部と前記第１電極とが接続され、
前記第２伝送部と前記第２電極とが接続され、
前記中間伝送部と前記中間電極とが接続される、
液晶パネル。
続きを表示（約 1,000 文字）【請求項２】
前記中間伝送部及び前記中間電極は２つ設けられ、
２つの前記中間電極の一方は、他方よりも環の径が小さく、
２つの前記中間伝送部に与えられる電位はそれぞれ異なり、
前記第１電極に与えられる電位と前記第２電極に与えられる電位の高低関係と、２つの前記中間電極の一方と他方に与えられる電位の高低関係と、は同じである、
請求項１に記載の液晶パネル。
【請求項３】
前記第１基板は、
前記抵抗層と同層かつ同心円であって前記抵抗層を取り巻く環状の環状抵抗層を有し、
前記電極層は、前記環状抵抗層の内周縁に沿う環状の第１環状電極と、前記環状抵抗層の外周縁に沿う環状の第２環状電極と、を含み、
前記第１伝送部と前記第１環状電極とが接続され、
前記第２伝送部と前記第２環状電極とが接続される、
請求項１又は２に記載の液晶パネル。
【請求項４】
前記第１伝送部、前記第２伝送部及び前記中間伝送部は、前記電極層と一体的に設けられたコンタクトを介して前記電極層と接続される、
請求項３に記載の液晶パネル。
【請求項５】
前記第２電極、前記第１環状電極及び前記第２環状電極には、複数の前記コンタクトが設けられる、
請求項４に記載の液晶パネル。
【請求項６】
前記第２電極に設けられるｋ個のコンタクトは、前記第２電極の環をｋ分割するよう配置され、
前記第１環状電極に設けられるｍ個のコンタクトは、前記第１環状電極の環をｋ分割するよう配置され、
前記第２環状電極に設けられるｎ個のコンタクトは、前記第２環状電極の環をｎ分割するよう配置され、
ｋ，ｍ，ｎは２以上の自然数である、
請求項５に記載の液晶パネル。
【請求項７】
前記２つの基板の他方である第２基板は、前記透光領域をカバーするよう設けられて前記液晶を挟んで前記電極層と対向する共通電極層を備え、
前記液晶は、前記異なる２つの電位と前記中間的な電位との組み合わせによって前記抵抗層に生じた電位勾配に応じて、前記２つの基板の対向方向に沿って前記透光領域に進入する光に対する前記透光領域の光の屈折率が、前記第１電極と前記第２電極との間でそれぞれ異なる屈折率になるように制御される、
請求項１又は２に記載の液晶パネル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液晶パネルに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
レンズのような光学的作用を生じさせることができるよう液晶分子の配向を制御可能な液晶パネルが知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６７０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
液晶パネルをレンズとして機能させようとすると、液晶パネルの透光領域における光の屈折率をレンズの曲率に対応させる必要がある。従来、このような光の屈折率を実現するため、透光領域の中心と外周縁側とで液晶に与える電圧を異ならせる電圧制御が適用されていた。しかしながら、レンズの曲率に対応した光の屈折率をより高精度に再現するための液晶の配向制御を実現するという観点において、透光領域の中心と外周縁との２つの電位差のみでこれを実現することは困難であった。
【０００５】
本開示は、上記の課題に鑑みてなされたもので、レンズの曲率に対応した光の屈折率をより高精度に再現するための液晶の配向制御を実現しやすい液晶パネルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様による液晶パネルは、２つの基板と、前記２つの基板の間に挟まれた液晶と、を備え、前記２つの基板の一方である第１基板は、透光領域に設けられて外周縁が円状である抵抗層と、前記抵抗層と積層されて前記抵抗層よりも電気抵抗が低い電極層と、異なる２つの電位の一方が与えられる第１伝送部と、前記異なる２つの電位の他方が与えられる第２伝送部と、前記異なる２つの電位の中間的な電位が与えられる中間伝送部と、を有し、前記電極層は、前記抵抗層の中心に配置される第１電極と、前記抵抗層の外周縁に沿う環状の第２電極と、前記第１電極と前記第２電極との間に配置されて前記第２電極と同心円である環状の中間電極と、を含み、前記第１伝送部と前記第１電極とが接続され、前記第２伝送部と前記第２電極とが接続され、前記中間伝送部と前記中間電極とが接続される。
【図面の簡単な説明】
【０００７】

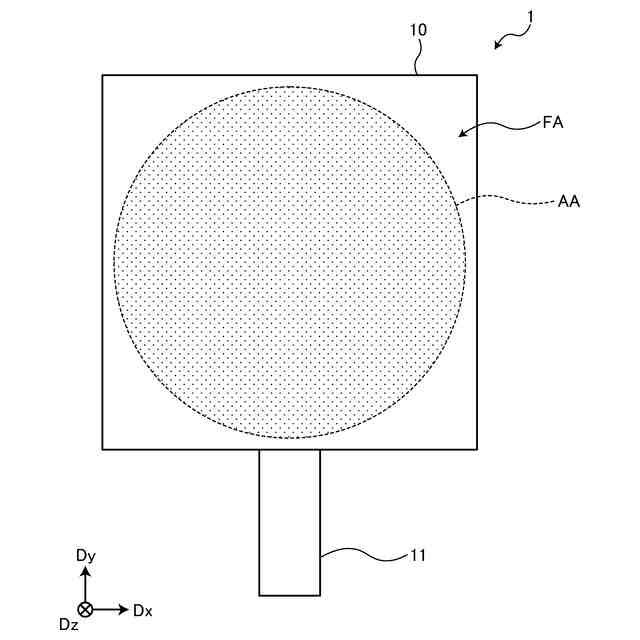

図１は、実施形態の光学装置を示す概略図である。

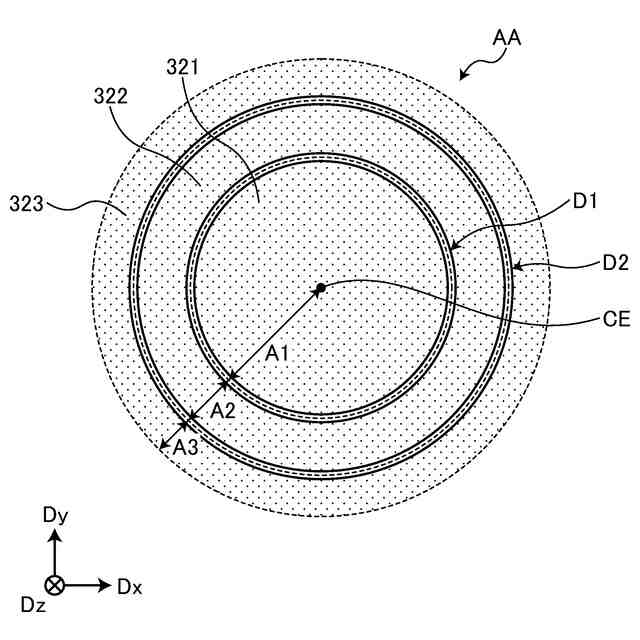

図２は、透光領域内の概略的な構造を平面視点で示す図である。
図３は、透光領域の中心付近を一端側とし、透光領域の外周端側を他端側とした仮想的な断面図である。
図４は、高抵抗膜層、電極層及び伝送部層の平面視点での形状及び位置関係の例ならびに電極層と伝送部層との接続箇所の例を示す図である。
図５は、図４のＶ－Ｖ断面図である。

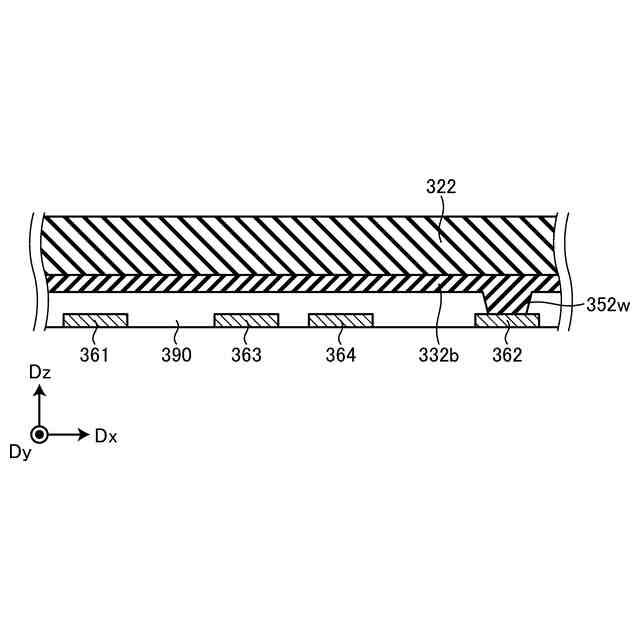

図６は、図４のＶＩ－ＶＩ断面図である。

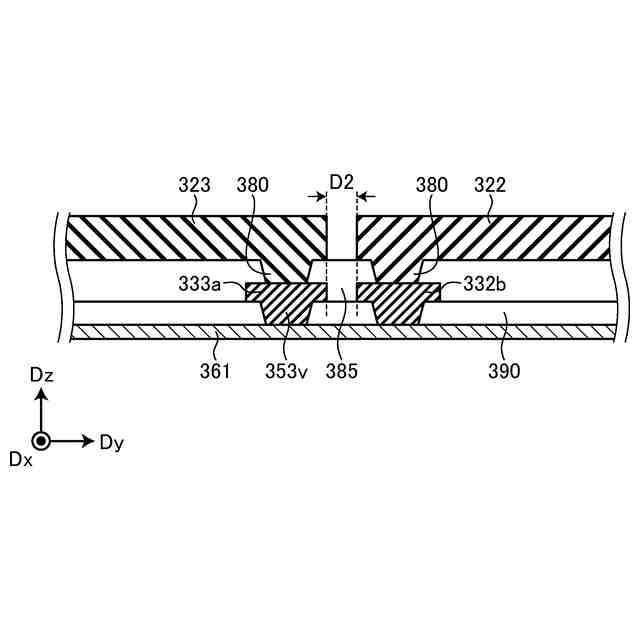

図７は、図４のＶＩＩ－ＶＩＩ断面図である。

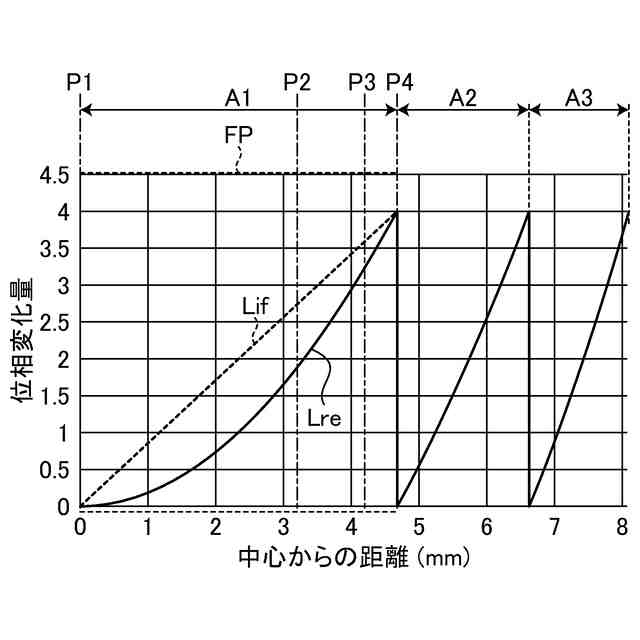

図８は、透光領域の中心からの距離と位相変化量との関係を示すグラフである。

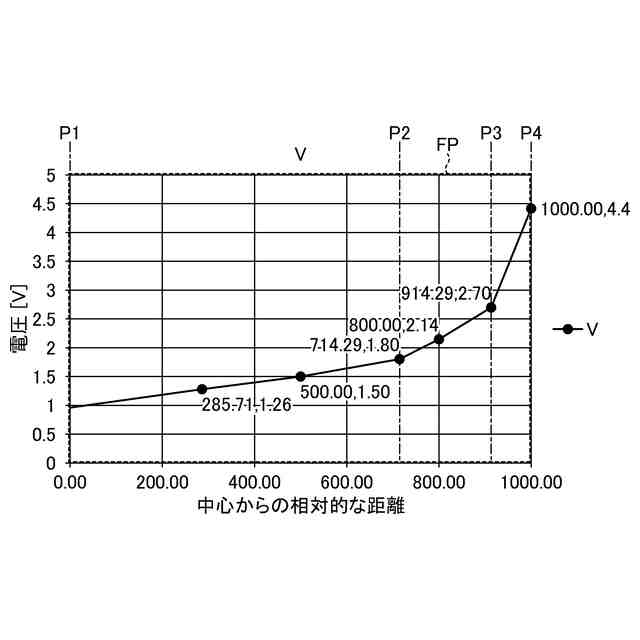

図９は、図８の範囲ＦＰ内のより細かな電位制御の一例を示すグラフである。
図１０は、変形例１に係る光学装置の透光領域ＡＡ内の概略的な構造を平面視点で示す図である。
図１１は、変形例１に係る光学装置の透光領域ＡＡ内の概略的な構造を平面視点で示す図である。
【発明を実施するための形態】
【０００８】
以下に、本開示の各実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
図１は、実施形態の光学装置１を示す概略図である。光学装置１は、液晶パネル１０と、フレキシブル基板１１と、を備える。液晶パネル１０は、液晶４０（図３参照）が封止された液晶パネルである。フレキシブル基板１１は、液晶パネル１０と、外部の制御装置とを接続する複数の配線を有する。
【００１０】
実施形態の説明で第１方向Ｄｘと記載した場合、液晶パネル１０の板面に沿う一方向をさす。また、第２方向Ｄｙと記載した場合、液晶パネル１０の板面に沿い、かつ、第１方向Ｄｘに直交する一方向をさす。また、第３方向Ｄｚと記載した場合、第１方向Ｄｘ及び第２方向Ｄｙに直交する一方向をさす。
（【００１１】以降は省略されています）
