公開番号2025121813
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024087936
出願日2024-05-30
発明の名称撮像光学レンズ
出願人エーエーシーオプティクス (チャンジョウ)カンパニーリミテッド
代理人個人
主分類G02B 13/00 20060101AFI20250813BHJP(光学)
要約【解決手段】本発明は、物像側から結像側に向かって順に配列された負の屈折力を有する第1レンズと、第2レンズと、第3レンズと、第4レンズと、第5レンズと、第6レンズと、を含む撮像光学レンズを開示する。撮像光学レンズの焦点距離は、fであり、第1レンズの焦点距離は、f1であり、撮像光学レンズの光学全長は、TTLであり、撮像光学レンズのバックフォーカスは、BFであり、第2レンズの物体側面の曲率半径は、R3であり、第2レンズの結像側面の曲率半径は、R4であり、第3レンズの屈折率は、nd3であり、-1.70≦f1/f≦-1.40、0.11≦BF/TTL≦0.17、2.90≦(R3+R4)/(R3-R4)≦50、nd3≧1.70という関係式を満たす。
【効果】本発明の撮像光学レンズは、光学性能に優れ、大口径及び広角化の設計要求を満たすとともに、その動作波長帯域が可視光及び赤外光をカバーすることができる。

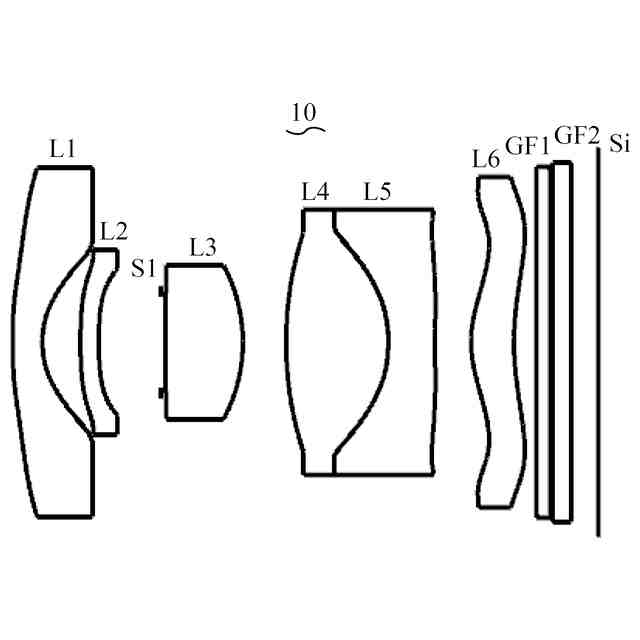

【選択図】図1
特許請求の範囲【請求項１】
撮像光学レンズであって、
物体側から結像側に向かって順に配列された負の屈折力を有する第１レンズと、第２レンズと、第３レンズと、第４レンズと、第５レンズと、第６レンズと、を含み、
前記撮像光学レンズの焦点距離は、ｆであり、
前記第１レンズの焦点距離は、ｆ１であり、
前記撮像光学レンズの光学全長は、ＴＴＬであり、
前記撮像光学レンズのバックフォーカスは、ＢＦであり、
前記第２レンズの物体側面の曲率半径は、Ｒ３であり、
前記第２レンズの結像側面の曲率半径は、Ｒ４であり、
前記第３レンズの屈折率は、ｎｄ３であり、
－１．７０≦ｆ１／ｆ≦－１．４０
０．１１≦ＢＦ／ＴＴＬ≦０．１７
（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≧２．９０
ｎｄ３≧１．７０
上記の関係式を満たす、
ことを特徴とする撮像光学レンズ。
続きを表示（約 2,200 文字）【請求項２】
前記第４レンズの焦点距離は、ｆ４であり、
前記第５レンズの焦点距離は、ｆ５であり、
－１．６０≦ｆ４／ｆ５≦－０．８０
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項３】
前記第５レンズの結像側面から前記第６レンズの物体側面までの光軸上距離は、ｄ１０であり、
前記第６レンズの光軸上の厚みは、ｄ１１であり、
０．８０≦ｄ１１／ｄ１０≦１．６０
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項４】
２．９０≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦５０．００
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項５】
前記第１レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第１レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第１レンズの物体側面の曲率半径は、Ｒ１であり、
前記第１レンズの結像側面の曲率半径は、Ｒ２であり、
前記第１レンズの光軸上の厚みは、ｄ１であり、
０．６０≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦２．００
０．０１≦ｄ１／ＴＴＬ≦１．００
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項６】
前記第２レンズは、負の屈折力を有し、
前記第２レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第２レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第２レンズの焦点距離は、ｆ２であり、
前記第２レンズの光軸上の厚みは、ｄ３であり、
－３５２．００≦ｆ２／ｆ≦－７．００
０．０１≦ｄ３／ＴＴＬ≦０．０６
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項７】
前記第３レンズは、正の屈折力を有し、
前記第３レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第３レンズの結像側面の光軸に近い箇所は、凸面であり、
前記第３レンズの物体側面の曲率半径は、Ｒ５であり、
前記第３レンズの結像側面の曲率半径は、Ｒ６であり、
前記第３レンズの焦点距離は、ｆ３であり、
前記第３レンズの光軸上の厚みは、ｄ５であり、
０．４０≦（Ｒ５＋Ｒ６）／（Ｒ５－Ｒ６）≦１．５０
０．７５≦ｆ３／ｆ≦２．７０
０．０５≦ｄ５／ＴＴＬ≦０．２２
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項８】
前記第４レンズは、正の屈折力を有し、
前記第４レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第４レンズの結像側面の光軸に近い箇所は、凸面であり、
前記第４レンズの物体側面の曲率半径は、Ｒ７であり、
前記第４レンズの結像側面の曲率半径は、Ｒ８であり、
前記第４レンズの焦点距離は、ｆ４であり、
前記第４レンズの光軸上の厚みは、ｄ７であり、
０．０７≦（Ｒ７＋Ｒ８）／（Ｒ７－Ｒ８）≦０．７０
０．７０≦ｆ４／ｆ≦３．００
０．０５≦ｄ７／ＴＴＬ≦０．３０
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項９】
前記第５レンズは、負の屈折力を有し、
前記第５レンズの物体側面の光軸に近い箇所は、凹面であり、
前記第５レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第５レンズの物体側面の曲率半径は、Ｒ９であり、
前記第５レンズの結像側面の曲率半径は、Ｒ１０であり、
前記第５レンズの焦点距離は、ｆ５であり、
前記第５レンズの光軸上の厚みは、ｄ９であり、
－２．００≦（Ｒ９＋Ｒ１０）／（Ｒ９－Ｒ１０）≦－０．２０
－５．００≦ｆ５／ｆ≦－０．５０
０．０１≦ｄ９／ＴＴＬ≦０．２０
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
【請求項１０】
前記第６レンズは、正の屈折力を有し、
前記第６レンズの物体側面の光軸に近い箇所は、凸面であり、
前記第６レンズの結像側面の光軸に近い箇所は、凹面であり、
前記第６レンズの物体側面の曲率半径は、Ｒ１１であり、
前記第６レンズの結像側面の曲率半径は、Ｒ１２であり、
前記第６レンズの焦点距離は、ｆ６であり、
前記第６レンズの光軸上の厚みは、ｄ１１であり、
－７．５０≦（Ｒ１１＋Ｒ１２）／（Ｒ１１－Ｒ１２）≦－１．００
０．６０≦ｆ６／ｆ≦５．００
０．０１≦ｄ１１／ＴＴＬ≦０．１５
上記の関係式を満たす、
ことを特徴とする請求項１に記載の撮像光学レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施例は、光学の技術分野に関し、特に撮像光学レンズに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
自動車のインテリジェント運転の発展に伴い、車載レンズも急速に更新されている。車載カメラは、その鮮明な結像効果により自動運転技術の開発者に好まれている。しかしながら、車載カメラは、環境要因（強い光、雨、雪など）の影響を受けやすく、撮影効果が低い。これに基づいて、車載用ライダーを利用して車載レンズが受信した情報を補充することは重要な意味を有し、ライダーは、レーザーを利用して目標検知を行い、反射光から目標光波信号を取得し、送信信号とともに情報処理を行って検知目標の距離、速度、方位などの情報を取得する。ライダーにとって、撮像光学レンズは、ライダーの不可欠な部分であり、撮像光学レンズは、ライダーの光束をコリメートすることにより、検知効果を向上させることができる。
【０００３】
しかしながら、従来のライダーの撮像光学レンズは、大口径、広角化及び広範囲の動作波長帯域の応用要求を満たすことができない。
【発明の概要】
【０００４】
本発明の実施形態の目的は、光学性能に優れ、大口径及び広角化の設計要求を満たすとともに、車載用ライダーの撮像光学レンズの昼夜共焦点を実現するように、その動作波長帯域が可視光及び赤外光をカバーすることができる撮像光学レンズを提供することである。
【０００５】
上記技術的課題を解決するために、本発明に係る撮像光学レンズは、物体側から結像側に向かって順に配列された負の屈折力を有する第１レンズと、第２レンズと、第３レンズと、第４レンズと、第５レンズと、第６レンズと、を含み、前記撮像光学レンズの焦点距離は、ｆであり、前記第１レンズの焦点距離は、ｆ１であり、前記撮像光学レンズの光学全長は、ＴＴＬであり、前記撮像光学レンズのバックフォーカスは、ＢＦであり、前記第２レンズの物体側面の曲率半径は、Ｒ３であり、前記第２レンズの結像側面の曲率半径は、Ｒ４であり、前記第３レンズの屈折率は、ｎｄ３であり、－１．７０≦ｆ１／ｆ≦－１．４０、０．１１≦ＢＦ／ＴＴＬ≦０．１７、（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≧２．９０、ｎｄ３≧１．７０という関係式を満たす。
【０００６】
好ましくは、前記第４レンズの焦点距離は、ｆ４であり、前記第５レンズの焦点距離は、ｆ５であり、－１．６０≦ｆ４／ｆ５≦－０．８０という関係式を満たす。
【０００７】
好ましくは、前記第５レンズから前記第６レンズまでの光軸上距離は、ｄ１０であり、前記第６レンズの光軸上の厚みは、ｄ１１であり、０．８０≦ｄ１１／ｄ１０≦１．６０という関係式を満たす。
【０００８】
好ましくは、２．９０≦（Ｒ３＋Ｒ４）／（Ｒ３－Ｒ４）≦５０．００という関係式を満たす。
【０００９】
好ましくは、前記第１レンズの物体側面の光軸に近い箇所は、凸面であり、前記第１レンズの結像側面の光軸に近い箇所は、凹面であり、前記第１レンズの物体側面の曲率半径は、Ｒ１であり、前記第１レンズの結像側面の曲率半径は、Ｒ２であり、前記第１レンズの光軸上の厚みは、ｄ１であり、０．６０≦（Ｒ１＋Ｒ２）／（Ｒ１－Ｒ２）≦２．００、０．０１≦ｄ１／ＴＴＬ≦１．００という関係式を満たす。
【００１０】
好ましくは、前記第２レンズは、負の屈折力を有し、前記第２レンズの物体側面の光軸に近い箇所は、凸面であり、前記第２レンズの結像側面の光軸に近い箇所は、凹面であり、前記第２レンズの焦点距離は、ｆ２であり、前記第２レンズの光軸上の厚みは、ｄ３であり、－３５２．００≦ｆ２／ｆ≦－７．００、０．０１≦ｄ３／ＴＴＬ≦０．０６という関係式を満たす。
（【００１１】以降は省略されています）
