公開番号2025121035
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016198
出願日2024-02-06
発明の名称レンズ装置および撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 7/08 20210101AFI20250812BHJP(光学)
要約【課題】短時間で合焦可能な小型のレンズ装置を提供する。
【解決手段】レンズ装置(101)は、第1フォーカスレンズ(404)と、第2フォーカスレンズ(413)と、第1フォーカスレンズを駆動する第1アクチュエータ(421)と、第2フォーカスレンズを駆動する第2アクチュエータ(431)とを有し、第1フォーカスレンズの最高速度をVMAX1、第2フォーカスレンズの最高速度をVMAX2、第1フォーカスレンズの動作可能範囲であるストロークをk1、第2フォーカスレンズの動作可能範囲であるストロークをk2とするとき、
VMAX1>VMAX2
k1>k2
なる条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
第１フォーカスレンズと、
第２フォーカスレンズと、
前記第１フォーカスレンズを駆動する第１アクチュエータと、
前記第２フォーカスレンズを駆動する第２アクチュエータとを有し、
前記第１フォーカスレンズの最高速度をＶＭＡＸ１、前記第２フォーカスレンズの最高速度をＶＭＡＸ２、前記第１フォーカスレンズの動作可能範囲であるストロークをｋ１、前記第２フォーカスレンズの動作可能範囲であるストロークをｋ２とするとき、
ＶＭＡＸ１＞ＶＭＡＸ２
ｋ１＞ｋ２
なる条件式を満足することを特徴とするレンズ装置。
続きを表示（約 1,300 文字）【請求項２】
第１フォーカスレンズと、
第２フォーカスレンズと、
前記第１フォーカスレンズを駆動する第１アクチュエータと、
前記第２フォーカスレンズを駆動する第２アクチュエータとを有し、
前記第１フォーカスレンズの最大加速度をＡＭＡＸ１、前記第２フォーカスレンズの最大加速度をＡＭＡＸ２、前記第１フォーカスレンズの動作可能範囲であるストロークをｋ１、前記第２フォーカスレンズの動作可能範囲であるストロークをｋ２とするとき、
ＡＭＡＸ１＞ＡＭＡＸ２
ｋ１＞ｋ２
なる条件式を満足することを特徴とするレンズ装置。
【請求項３】
前記第１アクチュエータは、前記第１フォーカスレンズの停止状態から動き出し単位時間での最大移動可能距離がＬ１である駆動力を有し、
前記第２アクチュエータは、前記第２フォーカスレンズの停止状態から動き出し単位時間での最大移動可能距離がＬ２である駆動力を有し、
Ｌ１＞Ｌ２
なる条件式を満足することを特徴とする請求項２に記載のレンズ装置。
【請求項４】
前記第１アクチュエータは、直動型アクチュエータであり、
前記第２アクチュエータは、回転力を光軸方向の駆動力に変換するアクチュエータであることを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
【請求項５】
前記第１アクチュエータは、ボイスコイルモータまたは振動型モータであり、
前記第２アクチュエータは、ステッピングモータであることを特徴とする請求項４に記載のレンズ装置。
【請求項６】
前記第１フォーカスレンズの質量をｍ１、前記第２フォーカスレンズの質量をｍ２とするとき、
ｍ１×ｋ１＞ｍ２×ｋ２
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
【請求項７】
前記第１フォーカスレンズのフォーカス敏感度をＥＳ１、前記第２フォーカスレンズのフォーカス敏感度をＥＳ２とするとき、
｜ＥＳ１×ｋ１｜＞｜ＥＳ２×ｋ２｜
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
【請求項８】
前記第２フォーカスレンズの位置を検出する位置エンコーダを更に有することを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
【請求項９】
前記第１フォーカスレンズおよび前記第２フォーカスレンズは、フォーカシングに際し、連動して同時に移動することを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
【請求項１０】
前記第１フォーカスレンズのフォーカス敏感度をＥＳ１、前記第２フォーカスレンズのフォーカス敏感度ＥＳ２とするとき、
｜ＥＳ１｜＞｜ＥＳ２｜
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のレンズ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ装置および撮像装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、２つのフォーカスレンズをそれぞれ２つのアクチュエータで駆動するレンズ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／１７０５８６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、２つのアクチュエータとしてステッピングモータまたはボイスコイルモータを用いることができることが開示されているが、２つのフォーカスレンズの特性が考慮されていない。アクチュエータとしてステッピングモータを用いる場合、フォーカスレンズの駆動速度が遅く、合焦に要する時間が長くなる。または、アクチュエータとしてボイスコイルモータを用いる場合、必要なスペースが大きく、レンズ装置が大型化する。
【０００５】
そこで本発明は、短時間で合焦可能な小型のレンズ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのレンズ装置は、第１フォーカスレンズと、第２フォーカスレンズと、前記第１フォーカスレンズを駆動する第１アクチュエータと、前記第２フォーカスレンズを駆動する第２アクチュエータとを有し、前記第１フォーカスレンズの最高速度をＶＭＡＸ１、前記第２フォーカスレンズの最高速度をＶＭＡＸ２、前記第１フォーカスレンズの動作可能範囲であるストロークをｋ１、前記第２フォーカスレンズの動作可能範囲であるストロークをｋ２とするとき、
ＶＭＡＸ１＞ＶＭＡＸ２
ｋ１＞ｋ２
なる条件式を満足する。
【０００７】
本発明の他の目的及び特徴は、以下の実施例において説明される。
【発明の効果】
【０００８】
本発明によれば、短時間で合焦可能な小型のレンズ装置を提供することができる。
【図面の簡単な説明】
【０００９】

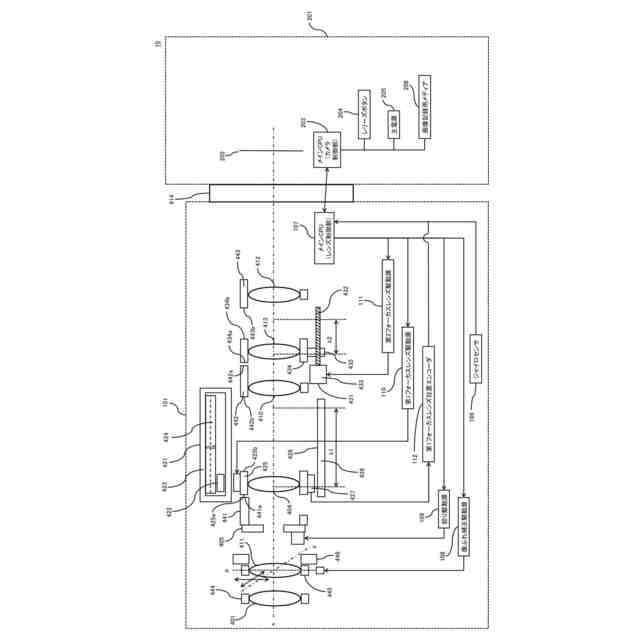

実施例１における撮像装置の構成図である。
実施例１における第１フォーカスレンズおよび第２フォーカスレンズの位置と時間との関係を示す図である。

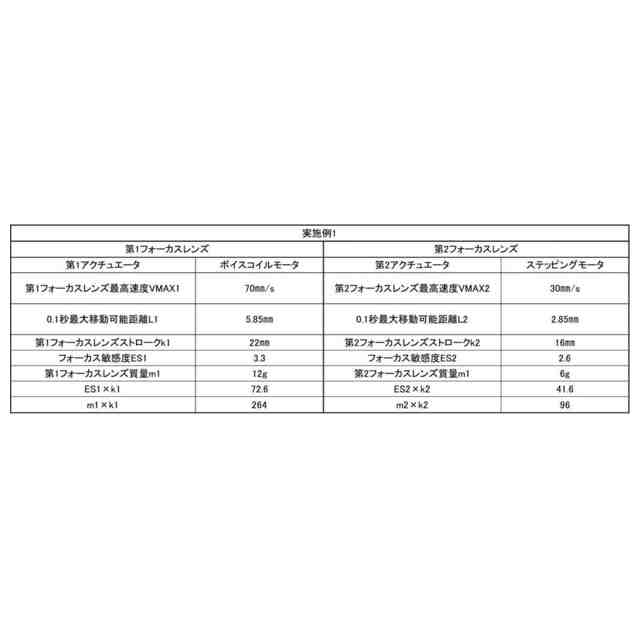

実施例１における緒元値を示す表である。
実施例２における緒元値を示す表である。
実施例３における撮像装置の構成図である。

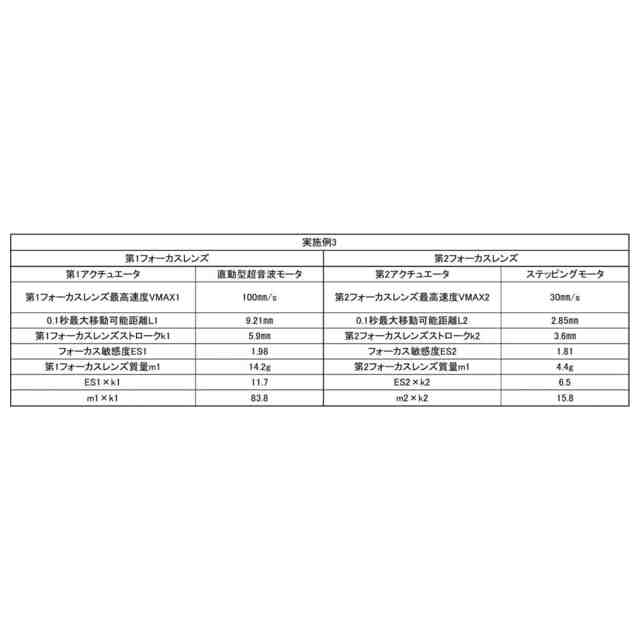

実施例３における緒元値を示す表である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について、図面を参照しながら詳細に説明する。
（【００１１】以降は省略されています）
